Автомобили Chery: руководства по ТО - часть 93

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.037

Н. контр.

Лагода

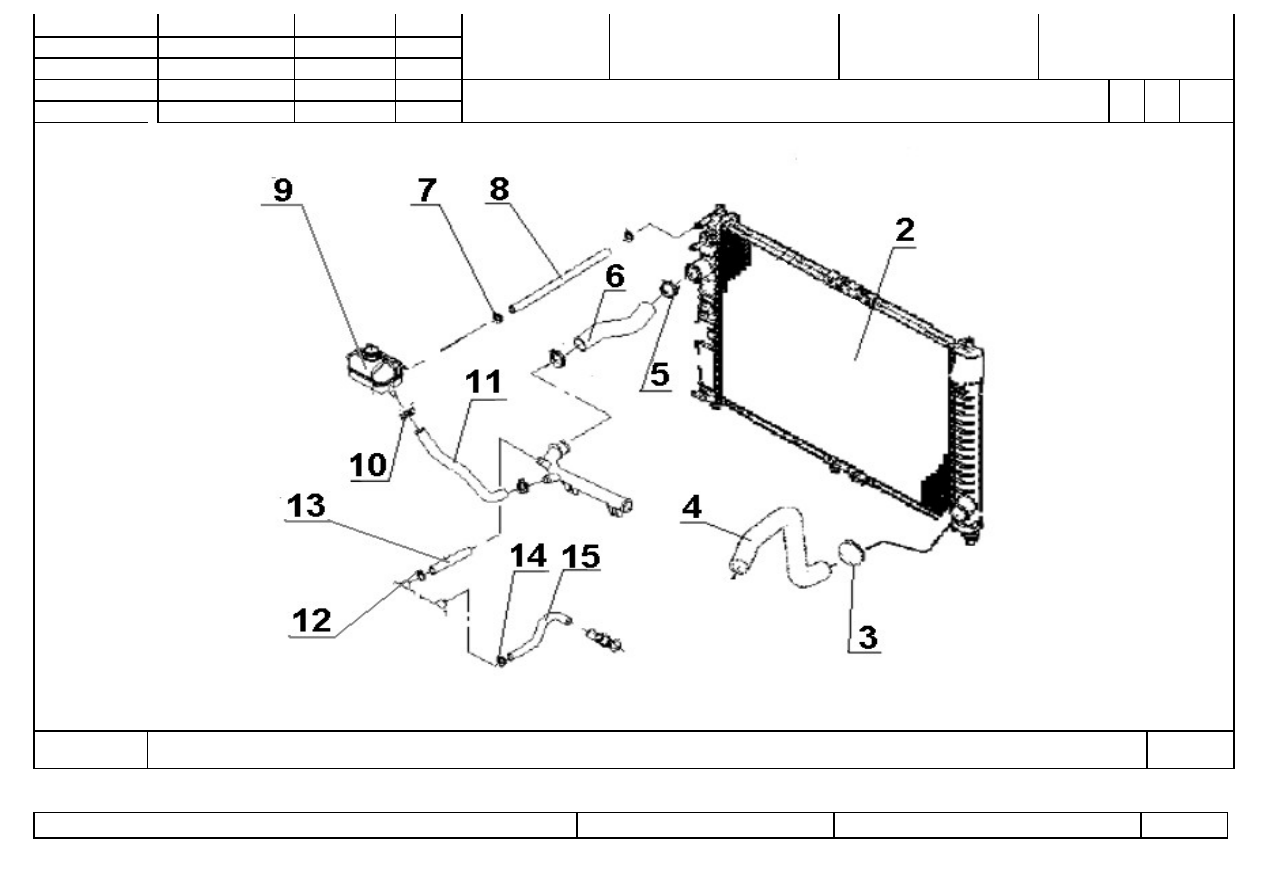

Отсоединение-подсоединение системы охлаждения

О1

050-

055

Оп.050-055

КЭ

ТП 75.037

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение системы подачи

воздуха и выпуска отработавших газов

25480917.

75.037

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 060 Слесарно-сборочная 3

03 (См. КЭ лист 52,53).

04 Выполнить операцию 005.

Б 06 Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07 Осмотровая канава
08

К 09 1. Воздушный фильтр в сборе А11-1109110СВ шт. 1

10 2. Резонатор А11-1109213DA шт. 1

11 3. Приемная труба А15-1108213 шт. 1

12 4. Трос привода акселератора А11-1108210DA (в зависимости от модели) шт. 1

13 А11-1108210ЕА (в зависимости от модели) шт. 1

14 5. Патрубок отвода картерных газов                             480ED-1014057                                                                   шт.          1
15 6. Патрубок отвода картерных газов                            480ED-1014058                                                                    шт.         1
16 7. Патрубок вакуумного усилителя тормозов               480ED-1014056                                                                    шт.         1

17 8. Сепаратор 480Е-1014090 шт. 1

18 9. Топливная трубка                                                        480ED-1014059                                                                   шт.           1
1910.Скоба                                                                            А11-1108213                                                                       шт.         1
2011. Болт М6х30, S10                                                         Q1840830                                                                             шт.         2
2112. Болт М6х15, S10                                                         N01021513                                                                          шт.         2

2213. Хомут S7 CQ67676 шт. 1

2314. Хомут S7 CQ67689 шт. 1
2415. Хомут самозажимной CQ67625 шт. 2

МК/КТТП ТП 75.037

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение системы подачи

воздуха и выпуска отработавших газов

25480917.

75.037

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

К 02 16. Хомут самозажимной AQ60210 шт. 1

03 17. Хомут самозажимной DA11A4-1109102 шт. 1

04 18. Труба приемная глушителя А11-1203110ЕА шт. 1

05 19. Катализатор А11-1205210DA шт. 1

06 20. Коллектор выпускной 480-1008444ЕА шт. 1

07 21. Буфер                                                                          А11-1200023                                                                        шт.       2
08 22. Болт М8х30, S13                                                        Q1840830                                                                            шт.          3
09 23. Гайка М8, S13                                                             CQ32608                                                                              шт.         3

10 24. Гайка М10, S16 А11-1200031 шт. 3

11 25. Кольцо уплотнительное А11-1200011 шт. 1

12 26. Кольцо уплотнительное А11-1205311 шт. 1

О 14 1. Отсоединить скобу (поз.1) и открепить трос привода акселератора (поз.2) от кронштейна.

15
16 2. Повернуть дроссельную заслонку по часовой стрелке до упора и вывести наконечник троса из посадочного места (поз.3).

18 3. Отсоединить трос привода акселератора (поз.2) от рычага дроссельной заслонки (поз.4).
19
20 4. Ослабить хомут (поз.5) и отсоединить трубку (поз.6) от вакуумного усилителя тормозов.
21

22 5. Ослабить хомут (поз.7) и отсоединить топливную трубку (поз.8) от сепаратора (поз.9).

23
24 6. Открутить болты (поз.10) и отсоединить приемную трубу (поз.11) от воздушного фильтра (поз.12).

МК/КТТП ТП 75.037

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение системы подачи

воздуха и выпуска отработавших газов

25480917.

75.037

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 7. Ослабить хомуты (поз.13) и отсоединить трубки отвода картерных газов (поз.14,15) от резонатора (поз.16).

04 8. Ослабить хомуты (поз.17,18) и отсоединить резонатор (поз.16) от воздушного фильтра (поз.12) и дроссельной заслонки (поз.19).

06 9. Открутить болты (поз.20) и снять воздушный фильтр (поз.12).

07
08 10. Открутить болты (поз.21) и рассоединить катализатор (поз.22) с приемной трубой (поз.23), предварительно извлечь уплотнитель-
09 ное кольцо (поз.27).
10

11 11. Открутить гайки (поз.24) и рассоединить приемную трубу (поз.23) с выпускным коллектором (поз.25), предварительно извлечь

12 уплотнительное кольцо (поз.28).

14 12. Отсоединить приемную трубу (поз.25) от буферов (поз.26) вручную.
15

Т 16 1. Головка 1/2" S=10 900-10HAZET.

17 2. Головка 1/2" S=13 900-13 HAZET.

18 3. Головка 1/2" S=16 900-16 HAZET.
19 4. Удлинитель L=123 мм 917-5 HAZET .
20 5. Удлинитель L=248 мм 918-10 HAZET .
21

6. Вставка 9х12 -->1/2".

22 7. Вставка S22, 1/2".

8. Гайковерт угловой 1/2" АТ 705В.

24 9. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

МК/КТТП

ТП 75.037

ГОСТ 3.1118 форма 1б

Силовой агрегат
