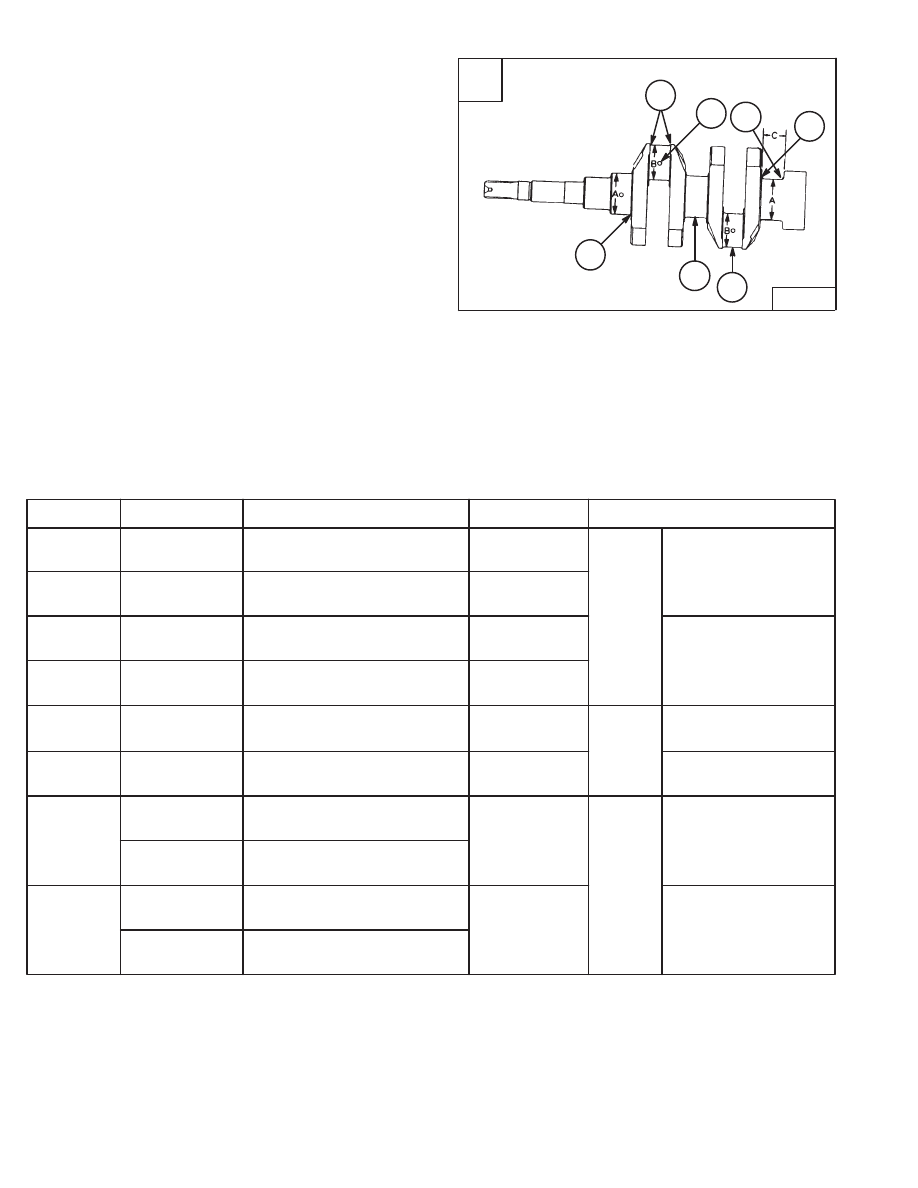

773 BICS Loader –9–7– Service Manual ENGINE SPECIFICATIONS (Cont’d) All dimensions are given in inches. Respective metric dimensions are given in millimeters enclosed by parentheses. Crankshaft Crankshaft Alignment Limit Permitted 0.0031 (0,08) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oil Clearance Between Journal & Bearing #1 0.0016–0.0046 (0,04–0,117) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Limit Permitted 0.008 (0,2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Journal O.D. #1 2.0441–2.0449 (51,921[51,94) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bearing I.D. #1 2.0465–2.0488 (51,98–52,04) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oil Clearance Between Journal & Bearing #2 0.0016–0.0041 (0,04–0,104) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Limit Permitted 0.008 (0,2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Journal O.D. #2 2.0441–2.0449 (51,92–51,94) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bearing I.D. #2 2.0465–2.0482 (51,98–52,02) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oil Clearance Between Crank Pin & Bearing 0.0009–0.0034 (0,023–0,086) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Limit Permitted 0.008 (0,2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Crank Pin O.D. 1.8488–1.8492 (46,96–46,97) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Crank Pin Bearing I.D. 1.8504–1.8522 (47,0–47,046) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Crankshaft Side Clearance 0.0059–0.0122 (0,15–0,31) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Limit Permitted 0.020 (0,5) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Timing Gear Timing Gear Backlash 0.0016–0.0044 (0,041–0,112) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Idle Gear – Cam Gear 0.0016–0.0045 (0,041–0,114) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Idle Gear – Injection Pump Gear 0.0016–0.0046 (0,041–0,117) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Idle Gear – Oil Pump Gear 0.0016–0.0043 (0,041–0,109) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Limit Permitted 0.006 (0,15) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Clearance Between Idle Gear Shaft & Idle Gear Bushing 0.001–0.0026 (0,025–0,066) . . . . . . . . . . . . . . . . . . . . . . . . . . . . Limit Permitted 0.004 (0,10) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Idler Gear Side Clearance Idler Gear 0.008–0.020 (0,2–0,51) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Thermostat Valve Opening Temperature 157–163 ° F (70–73 ° C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Valve Fully Open 185 ° F (85 ° C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
