BYD F3, F3-R. Картер коробки переключения передач

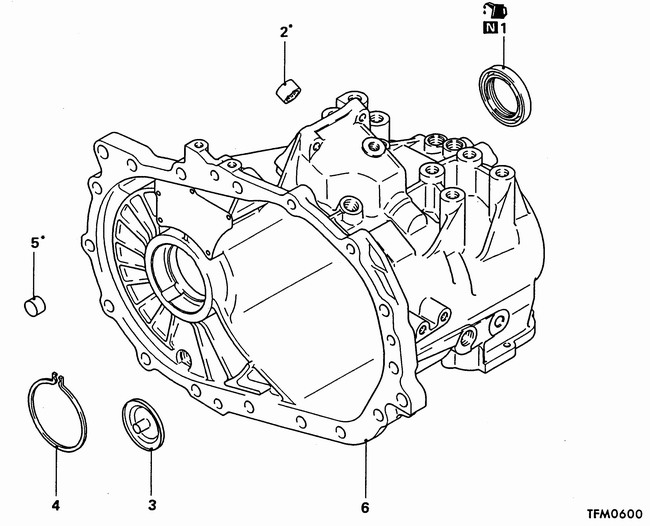

Рисунок 4-84.

Последовательность разборки: 1. Сальник. 2. Игольчатый подшипник *. 3. Смазочная направляющая. 4. Пружинное стопорное кольцо. 5. Втулка *. 6. Картер коробки переключения передач.

* Снимается только при замене кожуха муфты сцепления.

4.9.1. Установка втулки.

Вставить втулку в монтажное положение, как показано на рисунке 4-85.

Примечание: не располагать паз втулки вблизи дренажной канавки в кожухе муфты сцепления.

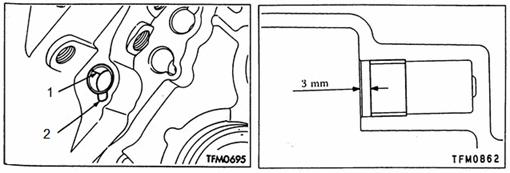

Рисунок 4-85.

1. Паз. 2. Дренажная канавка.

4.9.2. Установка сальника.

Смазать кромки сальника трансмиссионным маслом перед установкой.

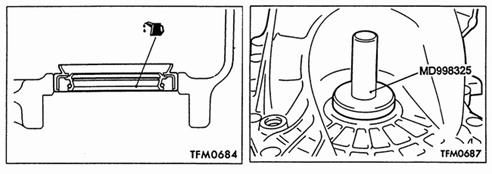

Рисунок 4-86.

4.9.3. Установка игольчатого подшипника.

Рисунок 4-87.

1. Метка типа.
