BMW 3 (E46). Manual - part 287

640-4





Blower Components





Blower motor, removing and
installing

Remove housing for interior ventilation
microfilter.

Remove upper cover and
microfilter.

Open wiring harness loom (A) and
remove wires.

Unfasten screws (B) and remove
lower housing.

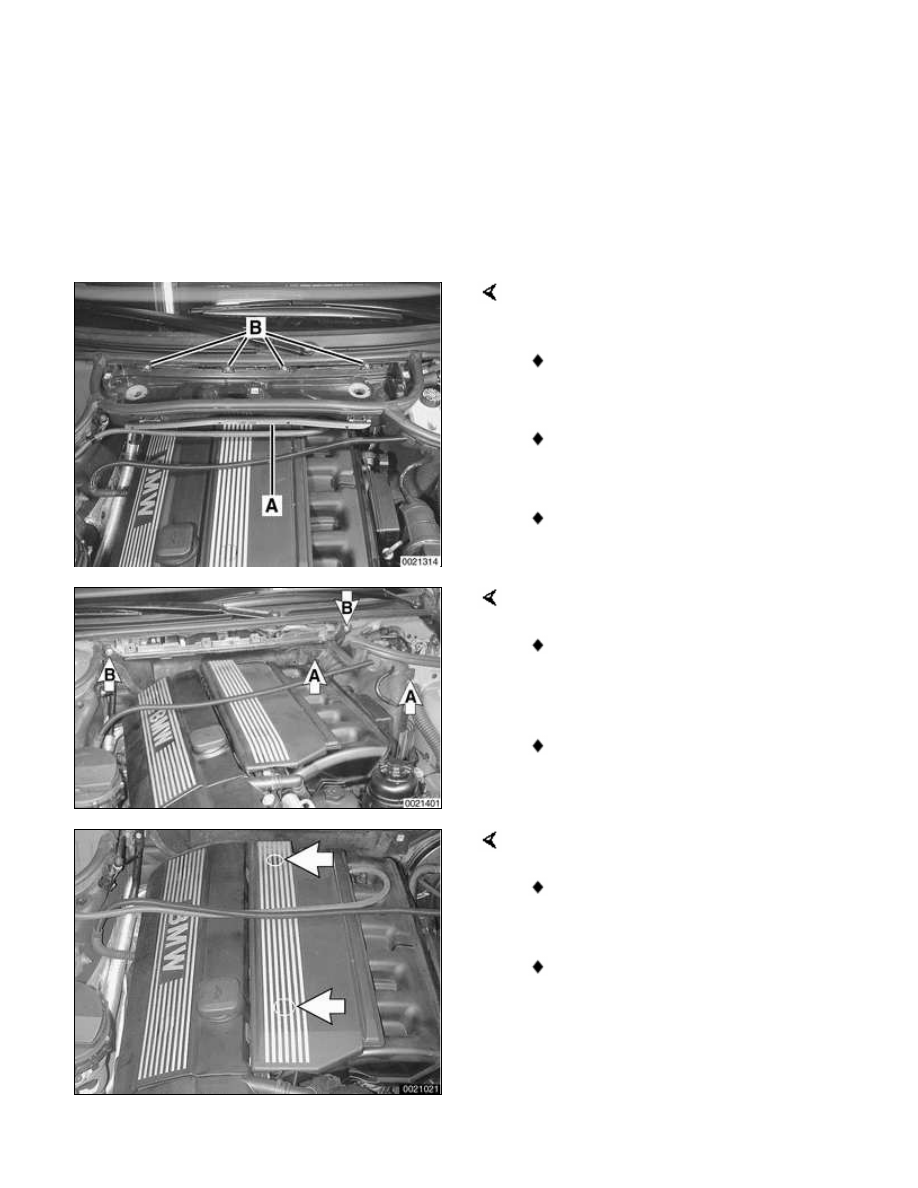

Remove heater bulkhead cover:

Remove engine compartment side
trim panel. Turn locking clips (A)
and slide trim panel up.

Remove heater bulkhead cover
mounting screws (B) and lift cover
off bulkhead.

Remove intake manifold cover:

Remove plastic trim covers
(arrows).

Remove cover hold down bolts
and lift off cover.

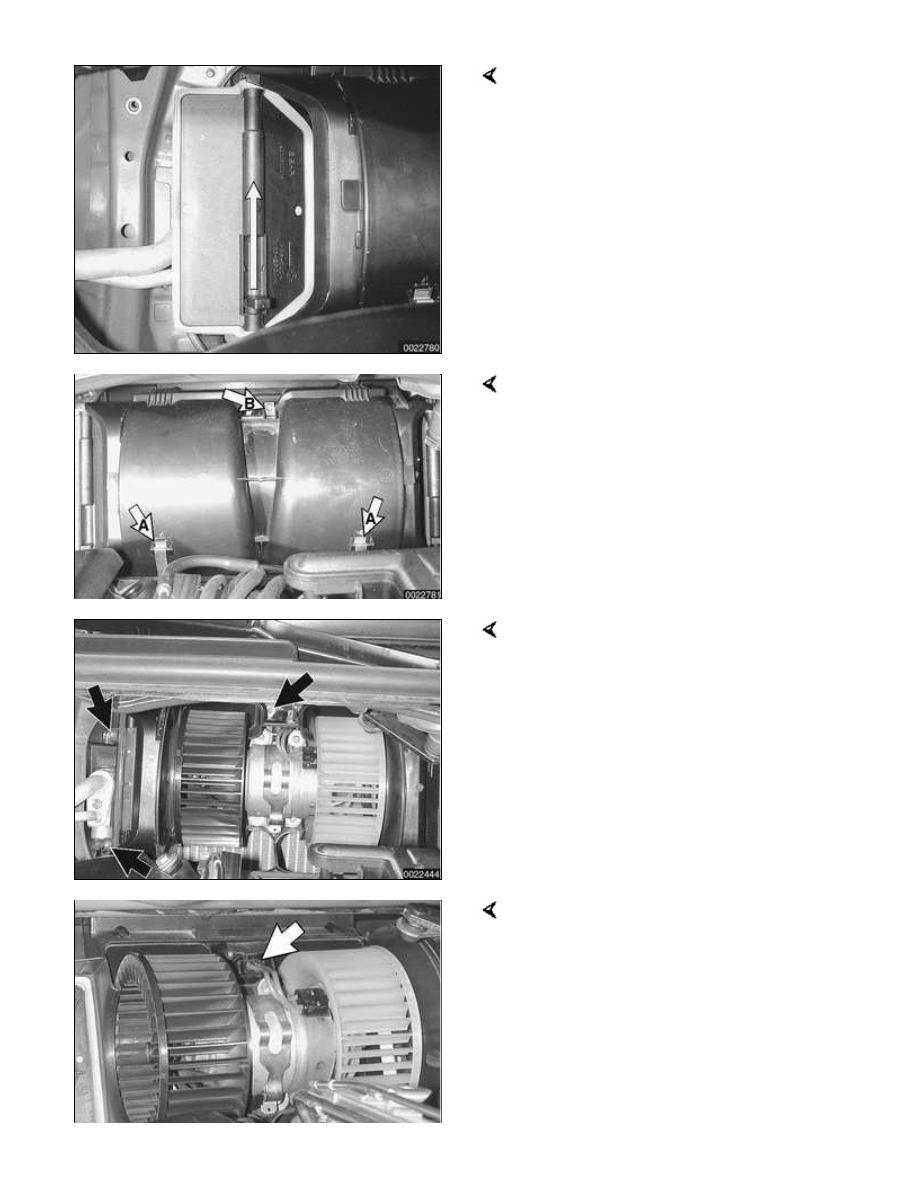

Working inside right side of cowl, pull
up on lever (arrow) and detach right air
intake flap from blower housing.

Pry off blower cover retaining clips (A).
Remove screw (B) and lift off outer
blower housing cover.

Remove blower cover retaining screws
(arrows). Lift off cover.

Detach electrical harness connector
(arrow).

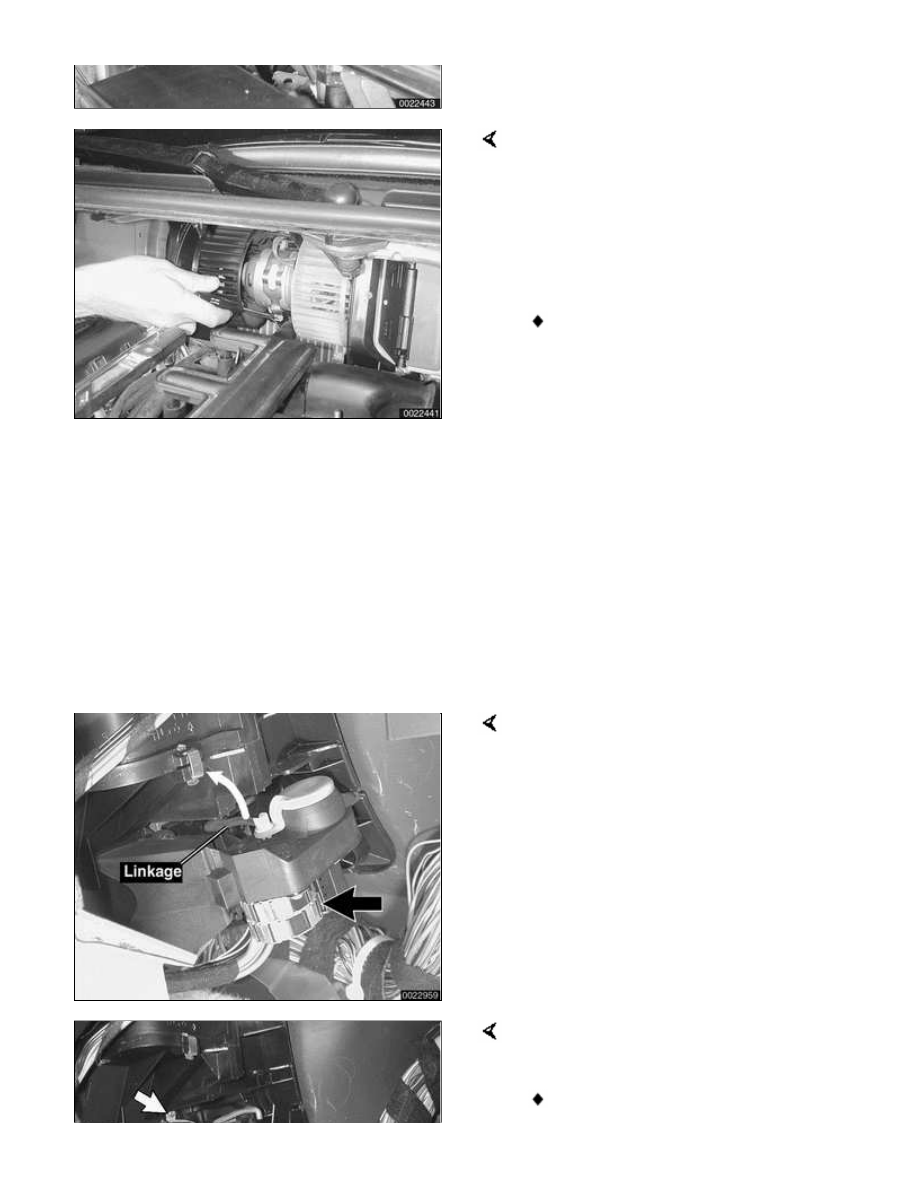

Pry off blower motor retaining strap.

 -

Pull blower motor forward to
remove.

 -

Installation is reverse of removal:

Align slot in blower motor with
mounting tab in blower motor
housing.





Blower motor resistor pack,
replacing

Note:

The blower motor resistor pack is also
referred to as the final stage unit.

 -

Remove right footwell air duct as
described earlier.

Working under right side of dashboard
at side of IHKA housing, unhook
linkage, then remove air distribution
motor (arrow).

To remove blower resistor pack from
IHKA housing:

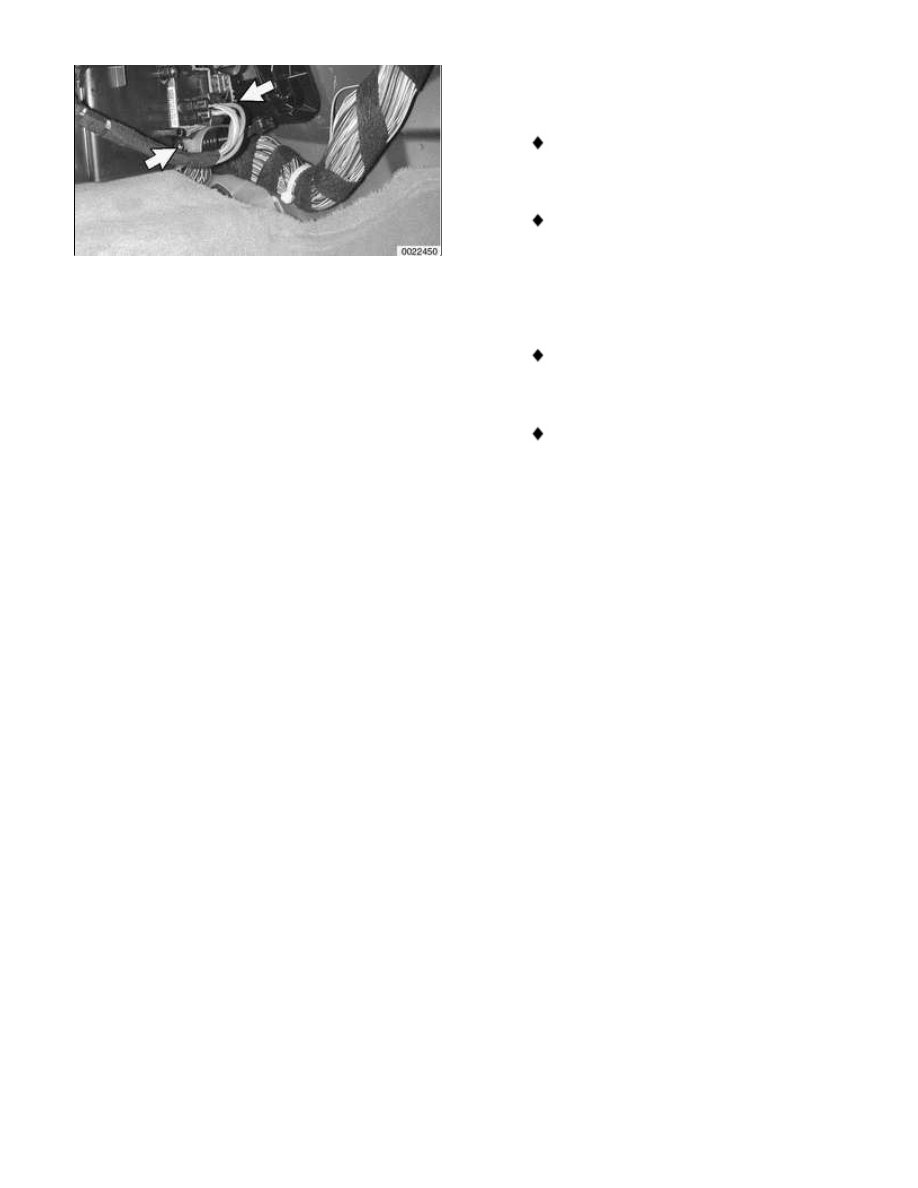

Remove mounting screws

(arrows).

Detach electrical harness
connector.

Press retaining clip away from
switch to release switch.

 -

Installation is reverse of removal.

Make sure electrical harness is
routed as before.

Align guides and clips correctly.
