BMW 3 (E46). Manual - part 263

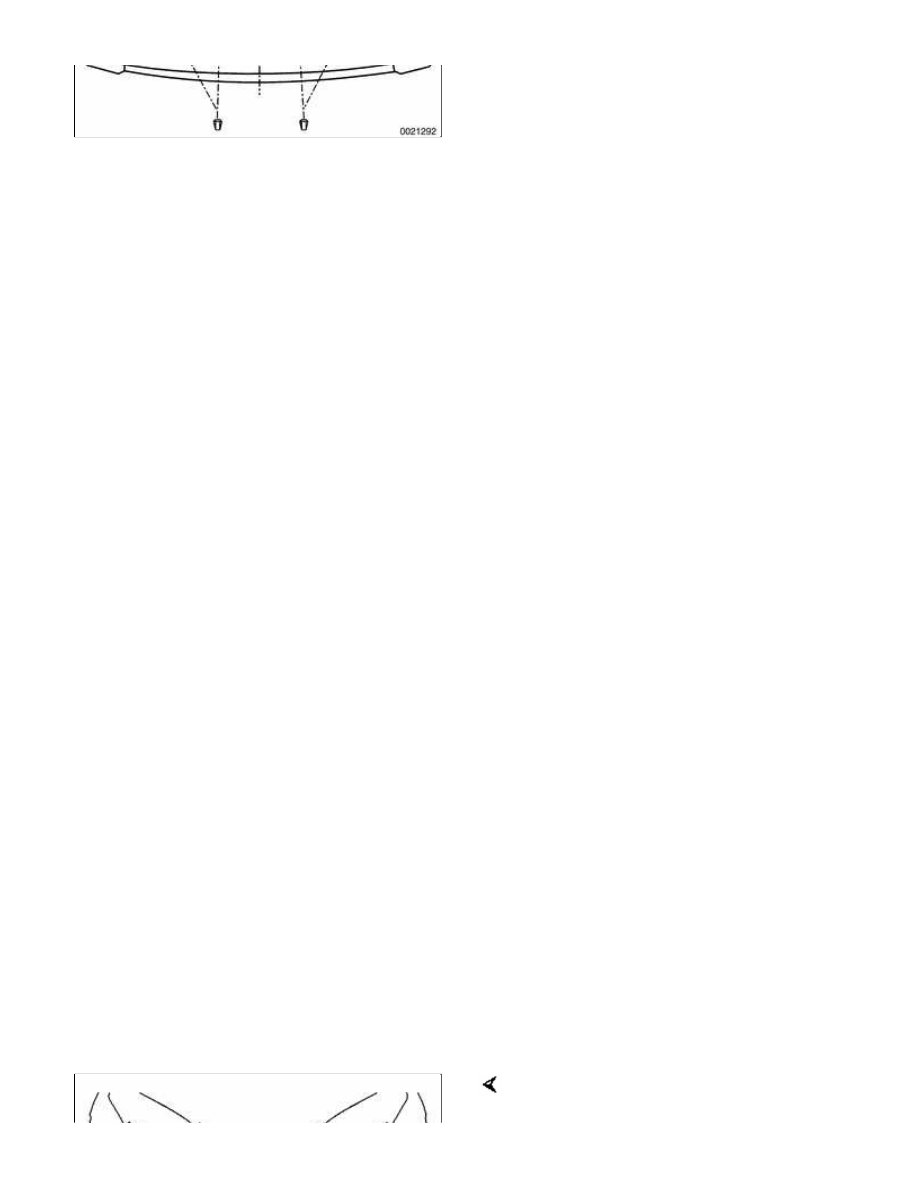

1b - 445 mm (17.5 in.)

2a - 400 mm (15.7 in.)

2b - 270 mm (10.6 in.)

3a - 260 mm (10.2 in.)

3b - 550 mm (21.7 in.)

4a - 500 mm (19.6 in.)

4b - 350 mm (13.8 in.)

Note:

The windshield spray nozzles can be
aimed by using a sewing needle or a
similar diameter stiff piece of wire.





Headlight washer spray nozzle,
removing and installing

Note:

Headlight nozzles are marked L or R on
the underside. Do not mix them up.

 -

Prior to removal, cover spray
nozzle with shop rag. Wash water
drains out.

 -

Gently pry out spray nozzle and
pull out to stop. Tug on nozzle to
detach from washer fluid duct.

 -

Transfer trim to new nozzle before
installing.

 -

Snap new nozzle on fluid duct by
pushing into opening. Check to
make sure nozzle is fully snapped
into place.

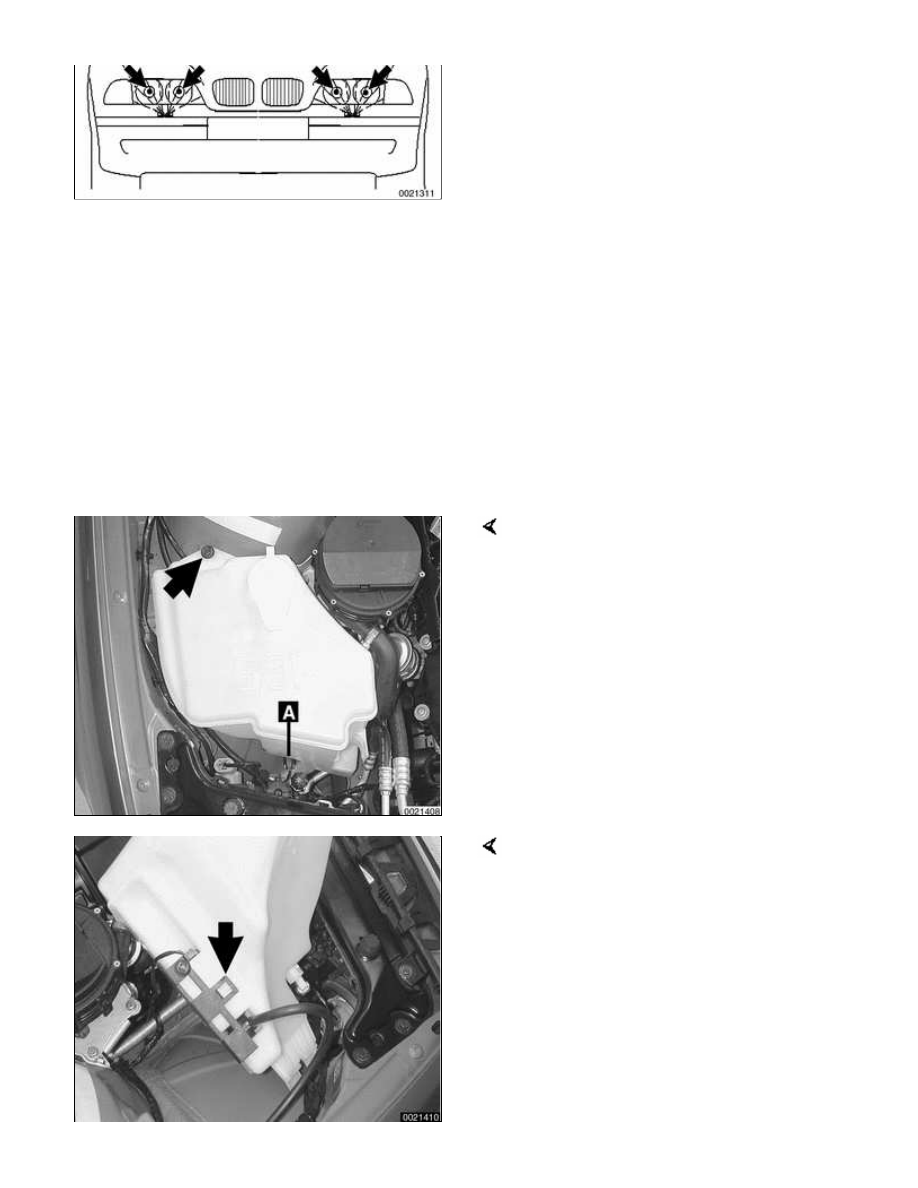

Using BMW special tool 00 9 100 or
equivalent, adjust headlight washers

so that spray jets strike approximately
in center of each beam (arrows).

Note:

To turn on headlight washer jets, turn
on ignition, lights and windshield
washer system. To repeat spray
procedure, turn off ignition, then back
on again. Otherwise the headlight
washers are disabled for 3 minutes.





Front washer fluid reservoir
and washer fluid pumps,
replacing

 -

Open hood and siphon washer
fluid from reservoir.

Detach washer fluid level sensor
harness connector (A) in front bottom
of fluid reservoir. Remove reservoir
retaining screw (arrow).

Lift reservoir. Pry gently at retaining clip
(arrow) on heat shield to disengage
from reservoir.

 -

Cut off wire tie to release washer
pump harness from heat shield.
Lay heat shield aside.

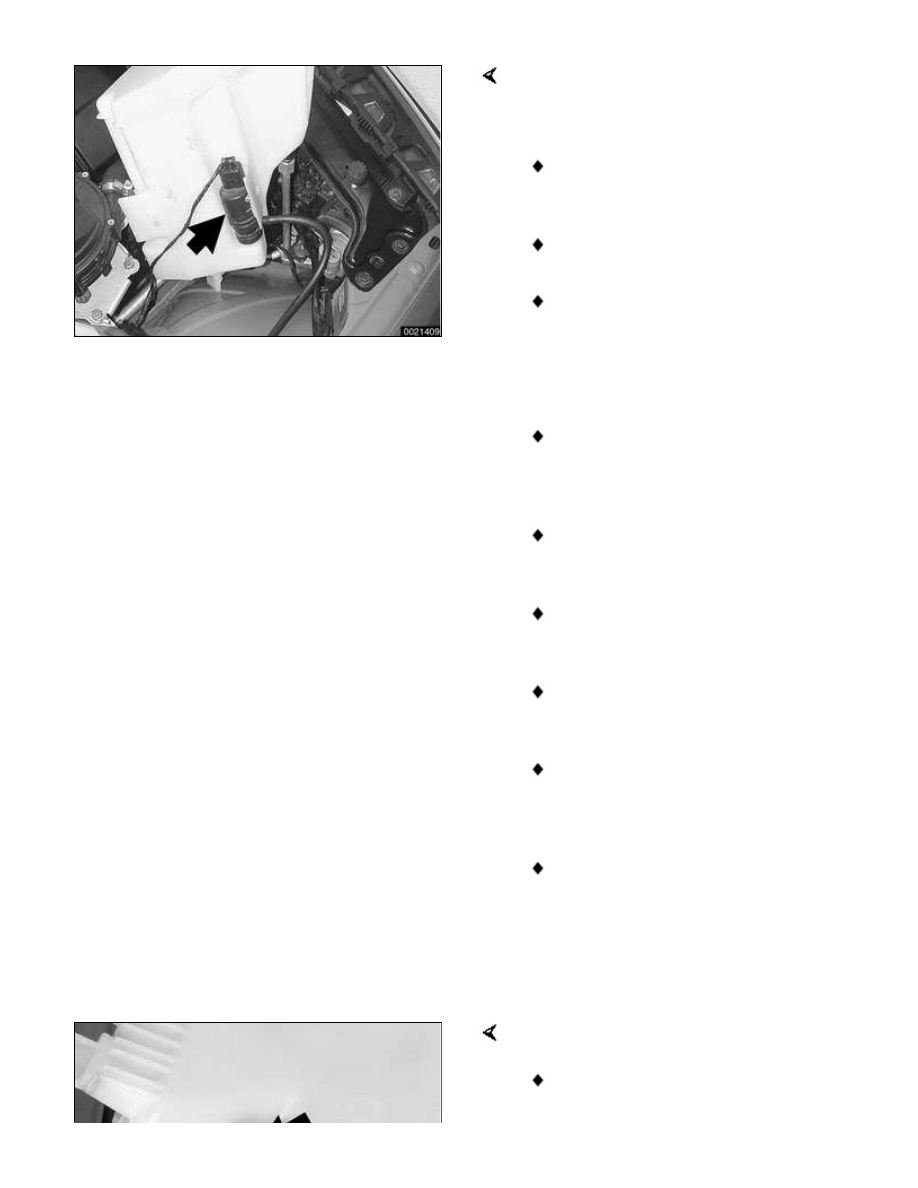

To remove windshield washer pump
(arrow) and headlight washer pump if
equipped:

Disconnect electrical connection at
pump.

Twist pump clockwise.

Pull pump out of reservoir.

 -

Installation is reverse of removal,
noting the following:

Twist washer fluid level sensor
clockwise to remove from base of
reservoir.

Transfer reservoir cover and
strainer to new container.

Coat fluid pump sealing ring with
anti-friction agent.

On installation check that fluid
hoses are not kinked.

Make sure reservoir heat shield is
correctly engaged. Replace wire
tie.

Refill reservoir.





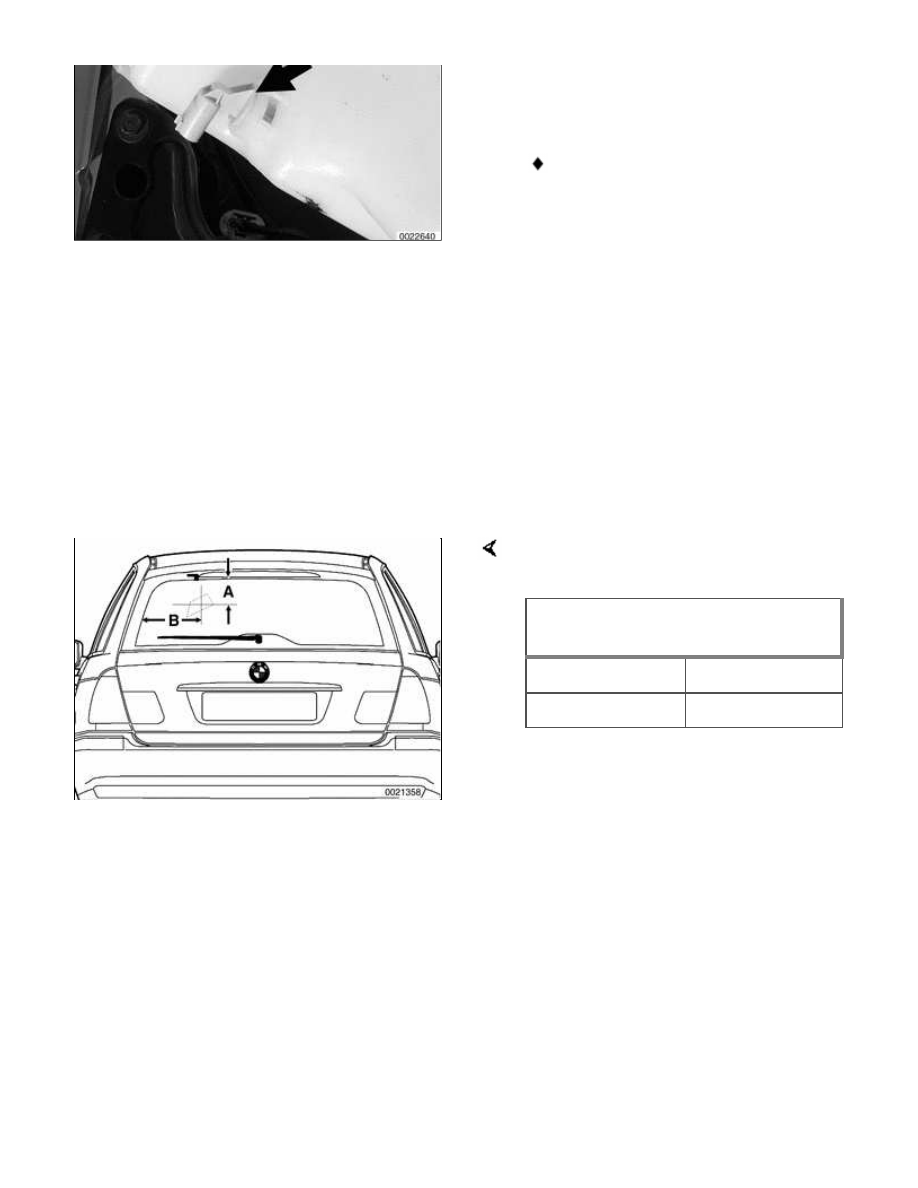

Front washer fluid level sensor,
replacing

Remove front washer fluid reservoir:

Twist washer fluid level sensor

(arrow) clockwise to remove from
base of reservoir.

Installation is reverse of removal.





Rear window spray nozzle,
removing and installing (Sport
Wagon)

 -

Use plastic prying tool to lever
nozzle out of rubber strip at top of
rear window.

 -

Push new nozzle into rubber strip.

Adjust nozzle spray pattern using
alignment specifications.

Rear window spray nozzle
alignment specifications

A

100 mm (3.9 in.)

B

320 mm (12.6 in.)





Rear window washer fluid
reservoir, replacing (Sport
Wagon)

 -

Working in right rear cargo area,
remove side trim panel, then
remove sound insulation.

 -

Siphon out washer fluid reservoir.
