Tightening torque

Front wiper arm to
wiper shaft

30 Nm (22 ft-lb)

Rear wiper arm to
wiper shaft

9.5 Nm (7 ft-lb)

 -

Check to make sure blades are
positioned correctly Front wiper
arms should be installed with tips
to the right (passenger) side of the
vehicle. Measure distance of wiper
arms from lower portion of window
gasket with wiper blades installed
before tightening to correct torque.

Wiper blade park position

Front wiper blade tip distance from
windshield gasket

Right blade

24 mm (1 in.)

Left blade

44 mm (1.7 in.)

Rear wiper blade
tip distance from
rear window gasket

12 mm (1/2 in.)

611-3





Wiper Assemblies





Windshield wiper assembly,
removing and installing

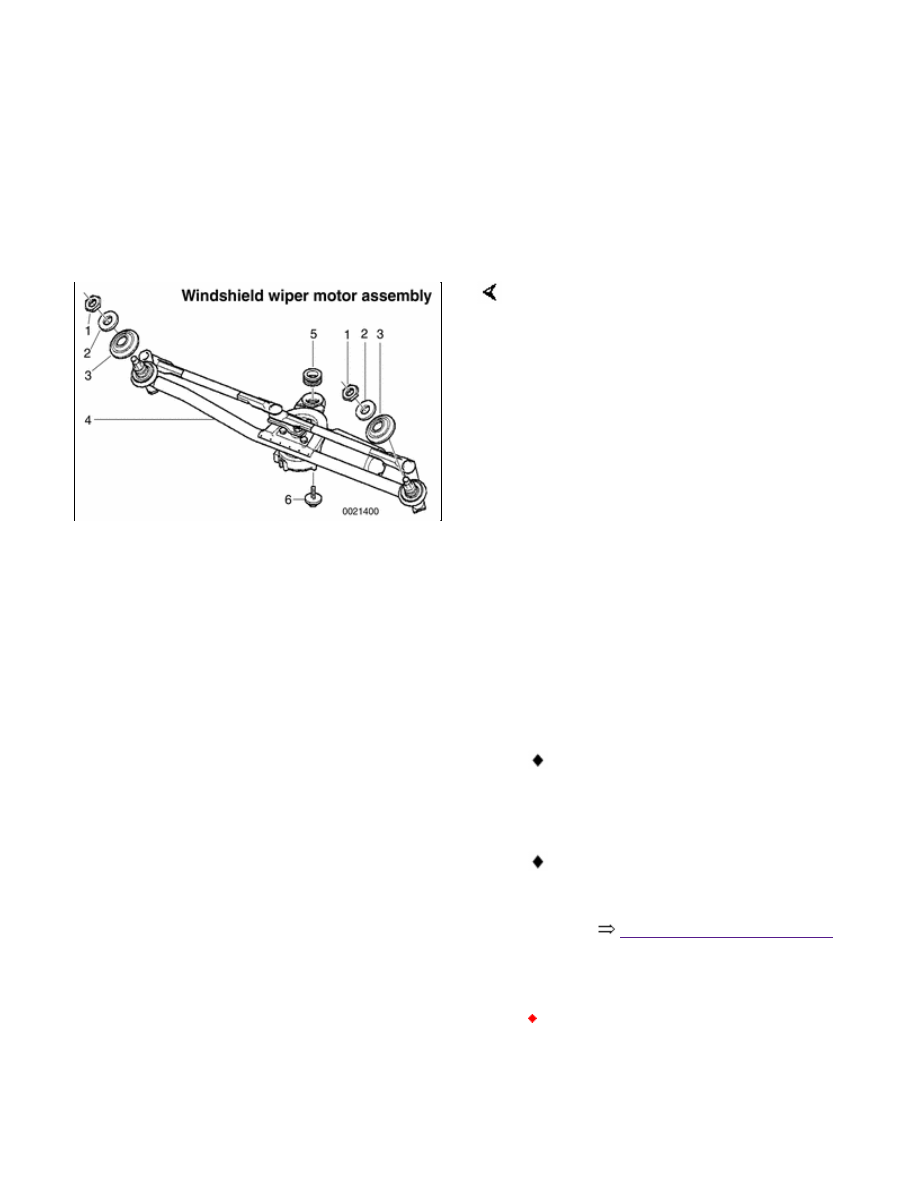

The windshield wiper assembly
(linkage and motor) is removed as a
single unit. Once the assembly is
removed, the wiper motor and other
linkage parts can be repaired or
replaced.

1 - Wiper assembly mounting nut

-tighten to 10 Nm (88 in-lb)

2 - Washer

3 - Damping ring

4 - Motor and rod assembly

5 - Rubber damper

6 - Center mounting bolt -tighten to

10 Nm (88 in-lb)

Note:

BMW does not provide the
windshield wiper motor as a
separate component.

It may be necessary to raise the
hood to the service position to
access the wiper arm fasteners.
See



410 Fenders, Engine Hood

.

CAUTION!

Make sure wipers are parked
(stalk switch in OFF position)
and the ignition is also OFF.

Use fender cover to protect
windshield.

To avoid damaging the wiper
arms and pivots, do not
manually slide or force the wiper
arms across the windshield.

 -

Remove wiper arms as described
earlier.

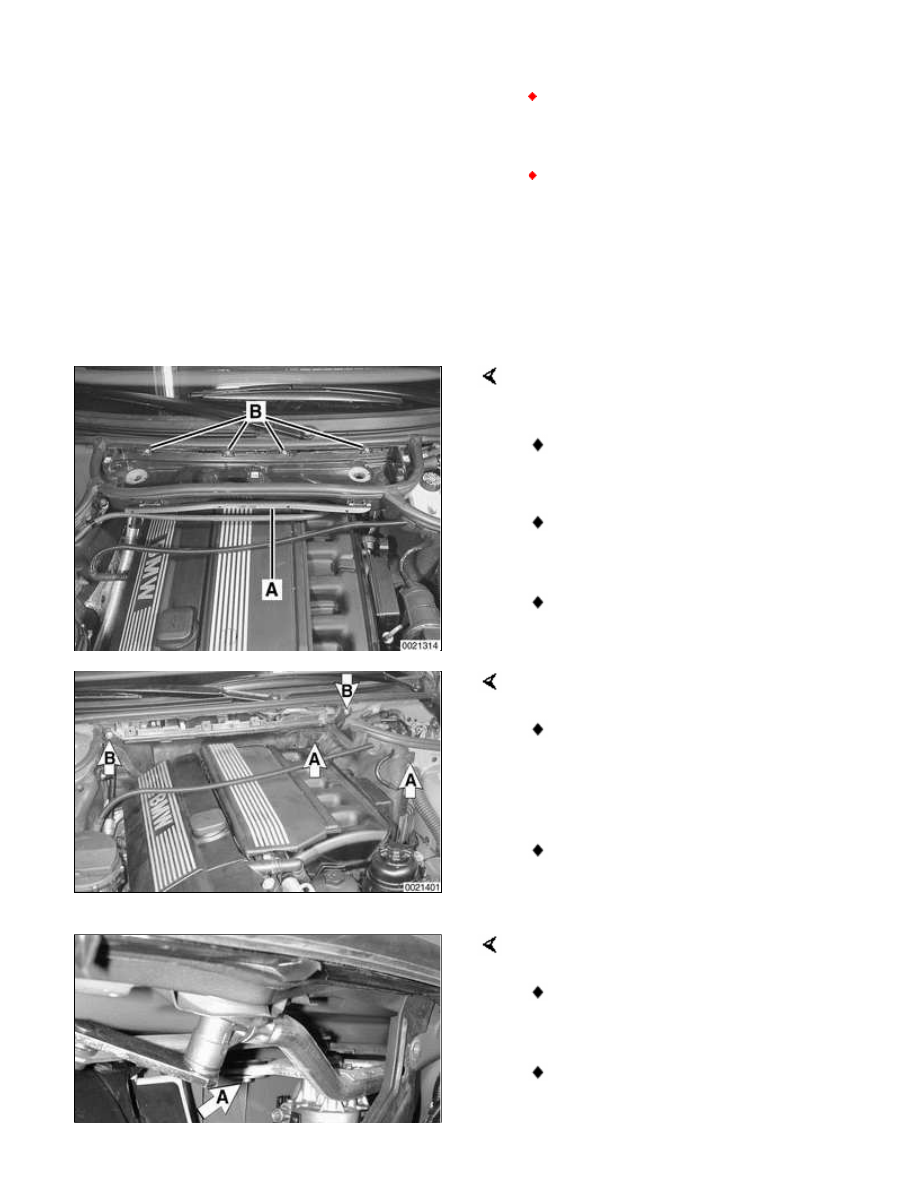

Remove housing for microfilter for
interior ventilation.

Remove upper cover and
microfilter.

Open wiring harness loom (A) and
remove wires.

Unfasten screws (B) and remove
lower microfilter housing.

Remove heater bulkhead cover.

Remove engine compartment side
trim panel. Turn locking knobs (A)
and slide trim panel from
mounting lip.

Remove heater bulkhead cover
mounting screws (B) and lift cover
up and out from firewall.

Detach wiper assembly inside cowl:

Remove assembly center
mounting bolt (A).

Disconnect electrical harness
connector (B).

Remove right side wiper rod (arrow)
from transmission arm.

 -

Release retaining clips and
remove windshield base trim tray.

Remove large nuts (arrow) at base of
wiper arm shafts in cowl panel.
Remove assembly.

Note:

Cover inside edges of cowl panel sheet
metal with thick tape to prevent damage
during wiper assembly removal.

Installation is reverse of removal, noting
the following:

Fit center mounting rubber
damper over pin (A) into wiper
motor mounting arm (B).

Install all fasteners finger-tight
first.

Once installed, wiper motor
should first be run to parked
position and switched off.
