5 - Convertible top module (CVM II)

6 - Hydraulic motor

7 - General module (GM V)

8 - Top storage cover lock motor

9 - Rear window defogger relays

10 - Storage cover lock hall sensor

11 - Roll-over cassettes and sensors

12 - Storage compartment floor

microswitch

13 - Convertible top switch

14 - Cover lock motor hall sensor

15 - Convertible top module (CVM II)

16 - Storage cover and hard top lock

hall sensor

17 - Storage cover hall sensor





Exterior electrical components

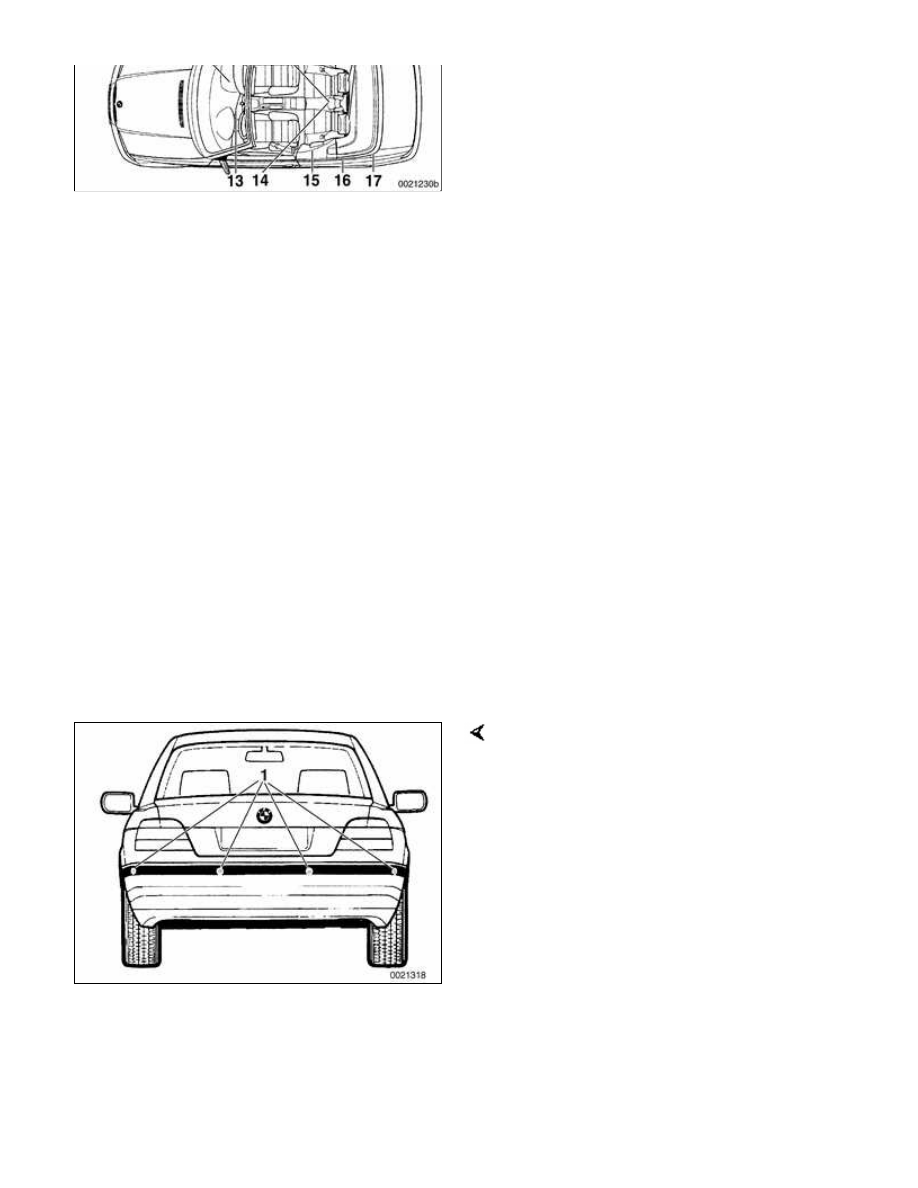

Fig. 67 Rear bumper

1 - Park distance control (PDC)

ultrasonic sensors

611-1





General

This repair group covers repair
information for windshield, headlight
(optional) and rear window (Sport
Wagon) wiper and washer systems.

Replacement of the wiper/washer stalk
switch assembly is covered in

612

Switches

. Electrical wiring diagrams

and relays for the wiper/washer system
are covered in Electrical Wiring
Diagrams.





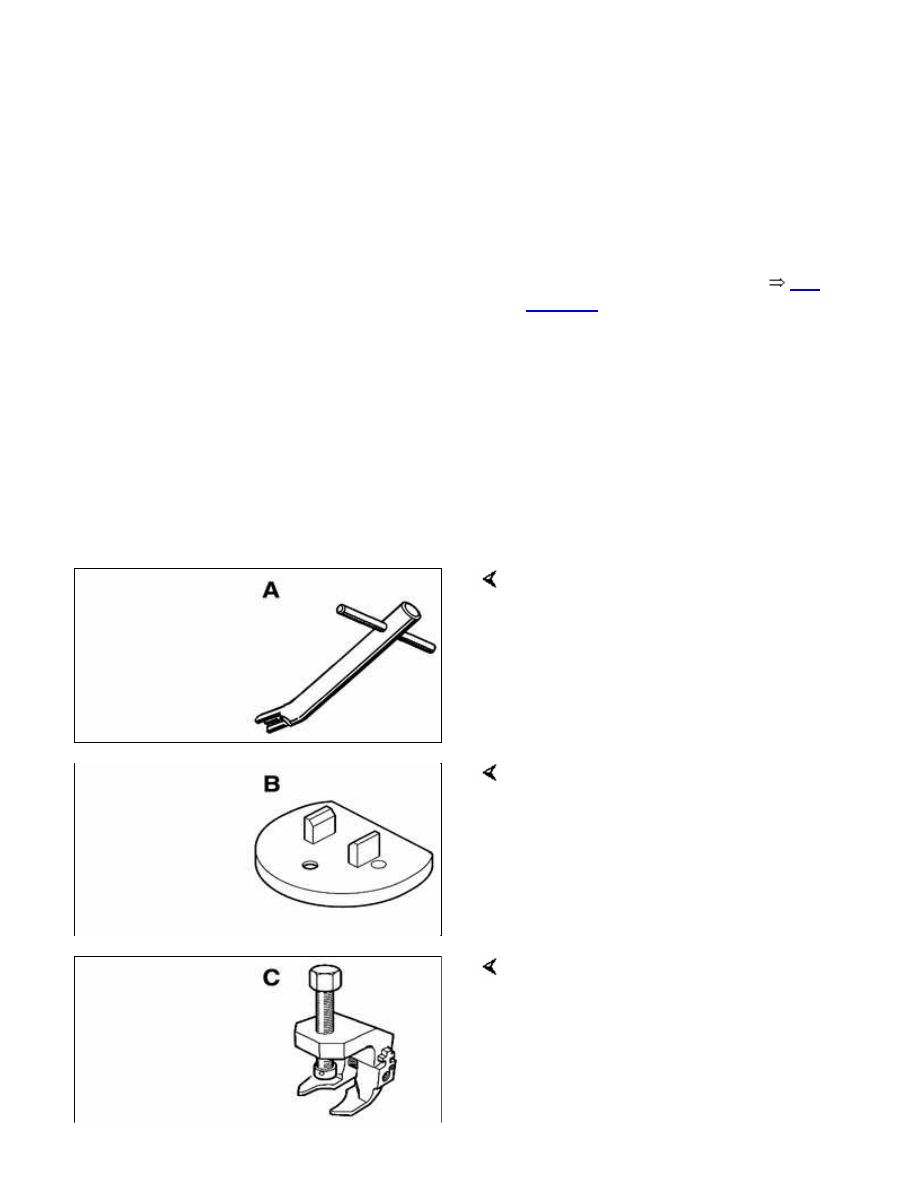

Special tools

Although most wiper system repairs
can be carried out with normal shop
tools, a few special tools may be
necessary as well.

Headlight washer nozzle aligning tool
BMW 00 9 100

Rear wiper drive aligning tool BMW 61
1 330

Wiper arm removal tool BMW 61 6 060





Wiper and washer system

The wiper and washer functions in E46
vehicles are controlled by the ZKE V
general module (GM V). Driver input to
the system is via the multi-function
stalk switch to the right of the steering
column.

Operational faults in the wiper/washer
system will set Diagnostic Trouble
Codes (DTCs) which can be accessed
through BMW scan tools DIS or MoDiC.

The components of the wiper/washer
system are described below. Some
functions or components are optional,
as indicated.

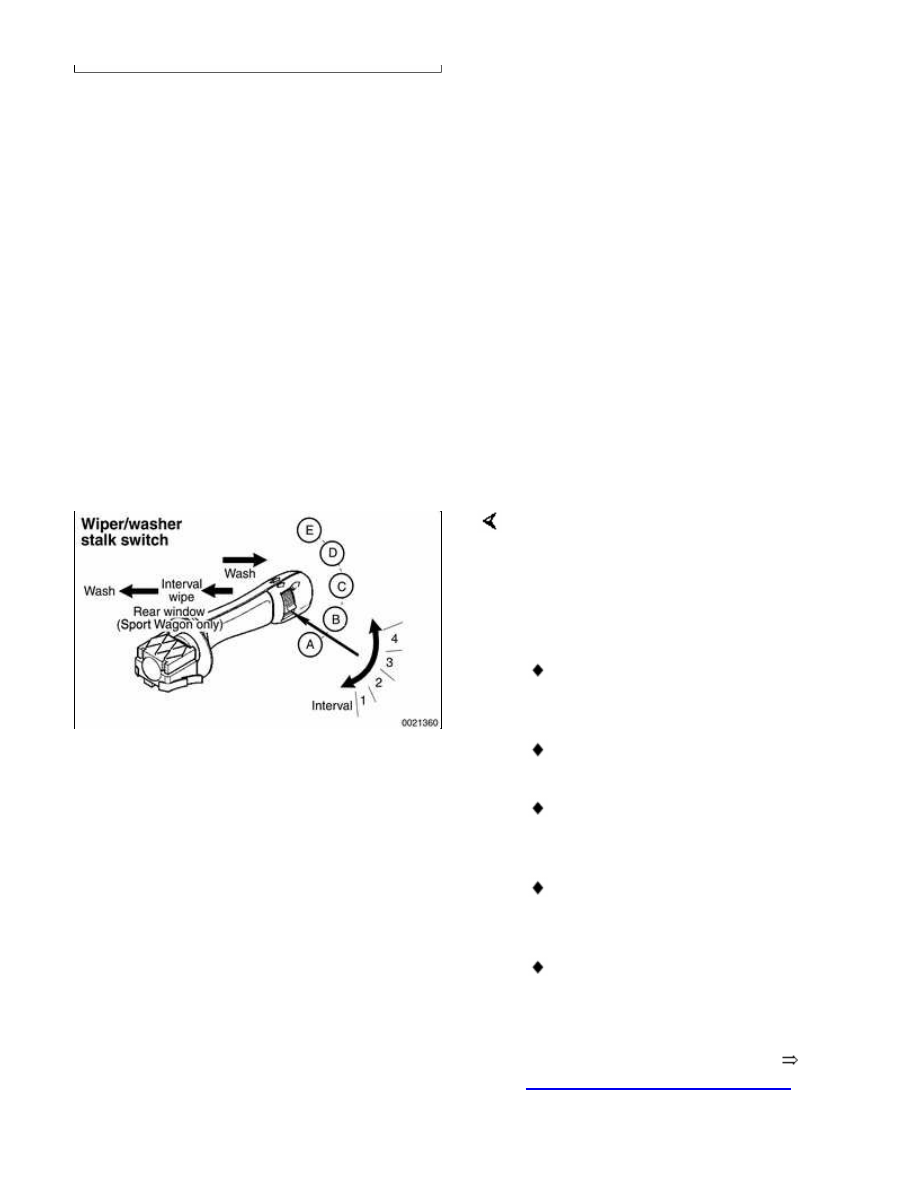

Wiper/washer stalk switch. The system
has four wiper settings for the
windshield at the steering column stalk
switch.

The settings are:

A: Single wipe (hold stalk switch
down)

B: Off

C: Interval (thumb wheel on stalk
switch)

D: Slow (automatically switches to
interval when car is stopped.)

E: Fast (automatically switches to
slow speed when car is stopped.)

In "interval" setting, wiping intervals are
dependent on road speed. See

Table a. Wiper interval (seconds)

.

The windshield washer system is
activated by pulling the stalk switch
toward the driver.

In Sport Wagon models with rear
wiper/washer, pushing the stalk switch
one detent away from the driver
activates the interval rear wiper.
Pushing the stalk further forward
activates the rear window washer.

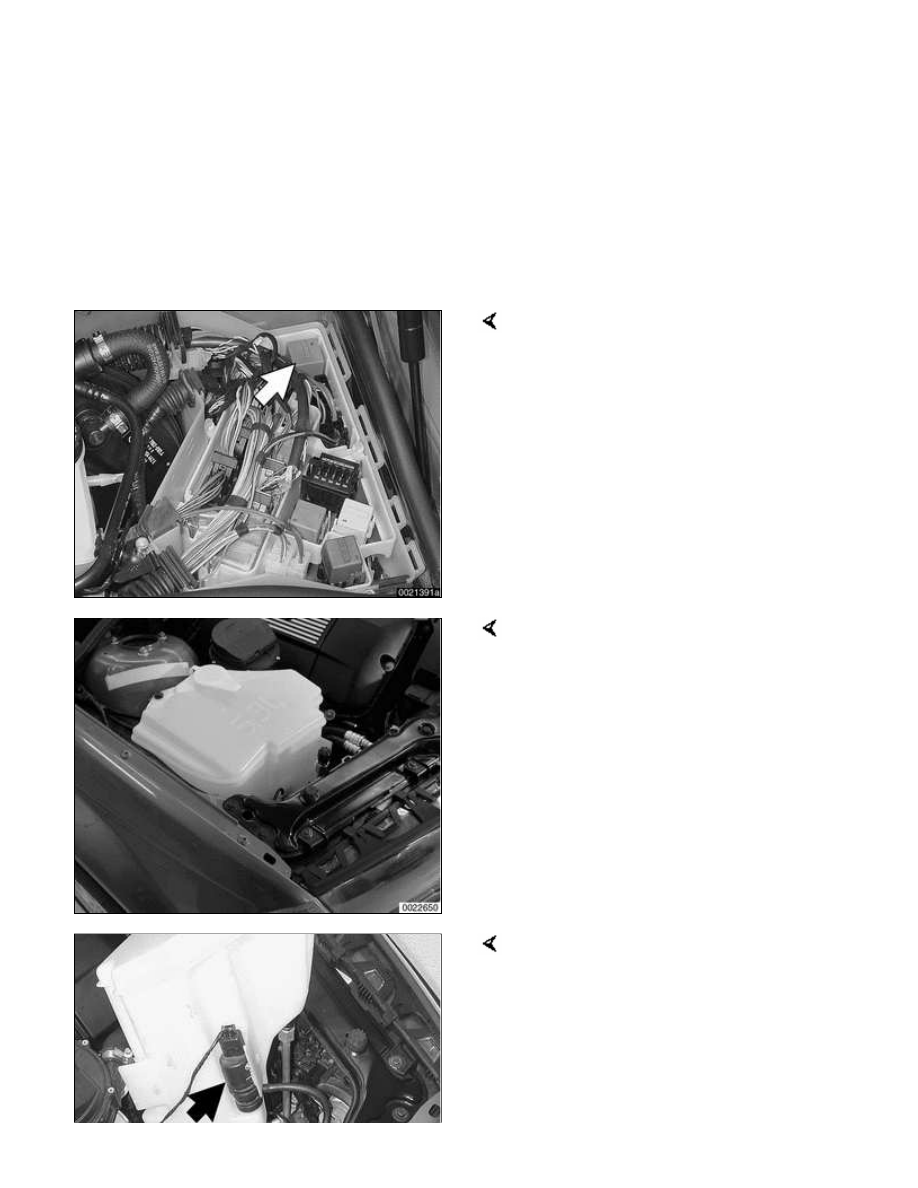

Windshield wiper double relay is in
E-box, left rear of engine compartment
(arrow) under plastic cover.

Rain sensor (optional). The infrared
rain sensor and module switch on the
windshield wipers automatically when
water drops are detected on the
windshield. The rain sensor system is
described more fully below.

Windshield/headlight washer fluid
tank is in right front of engine
compartment.

Windshield washer pump is in rear
portion of front washer tank (arrow).

Headlight washer pump (optional) is
in front portion of front washer tank.

Windshield washer nozzle jets are
located on the engine hood. With the
ignition ON, the washer jets are
