BMW 3 (E46). Manual - part 255

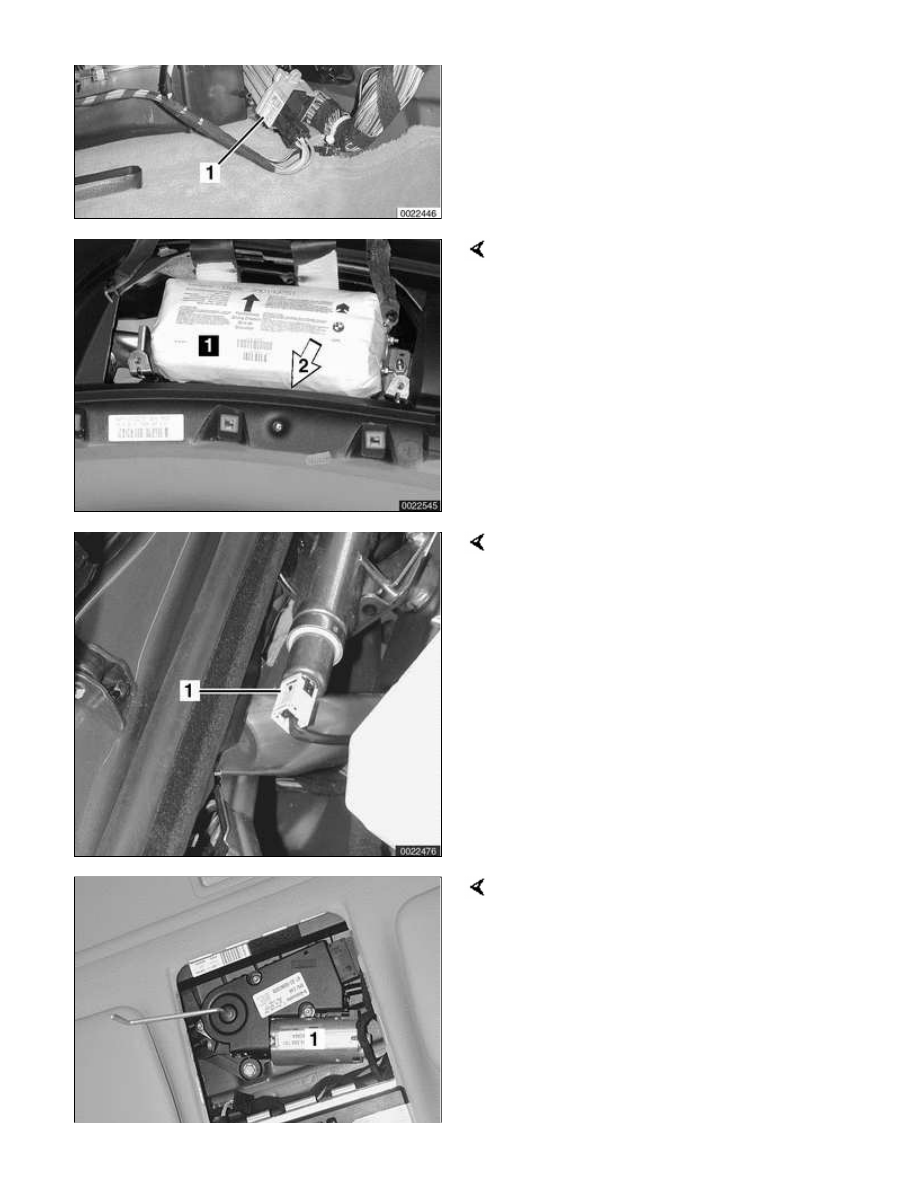

Fig. 41 Right side dashboard

1 - Passenger airbag

2 - Passenger airbag connector

Fig. 42 In windshield pillar (A-pillar)

1 - Head protection airbag (HPS)

electrical connector

Fig. 43 In headliner

1 - Sunroof motor

Fig. 44 In left rear roof pillar (C pillar)

1 - Antenna amplifier

Fig. 45 Behind center console utility bin

1 - Heater core temperature sensor

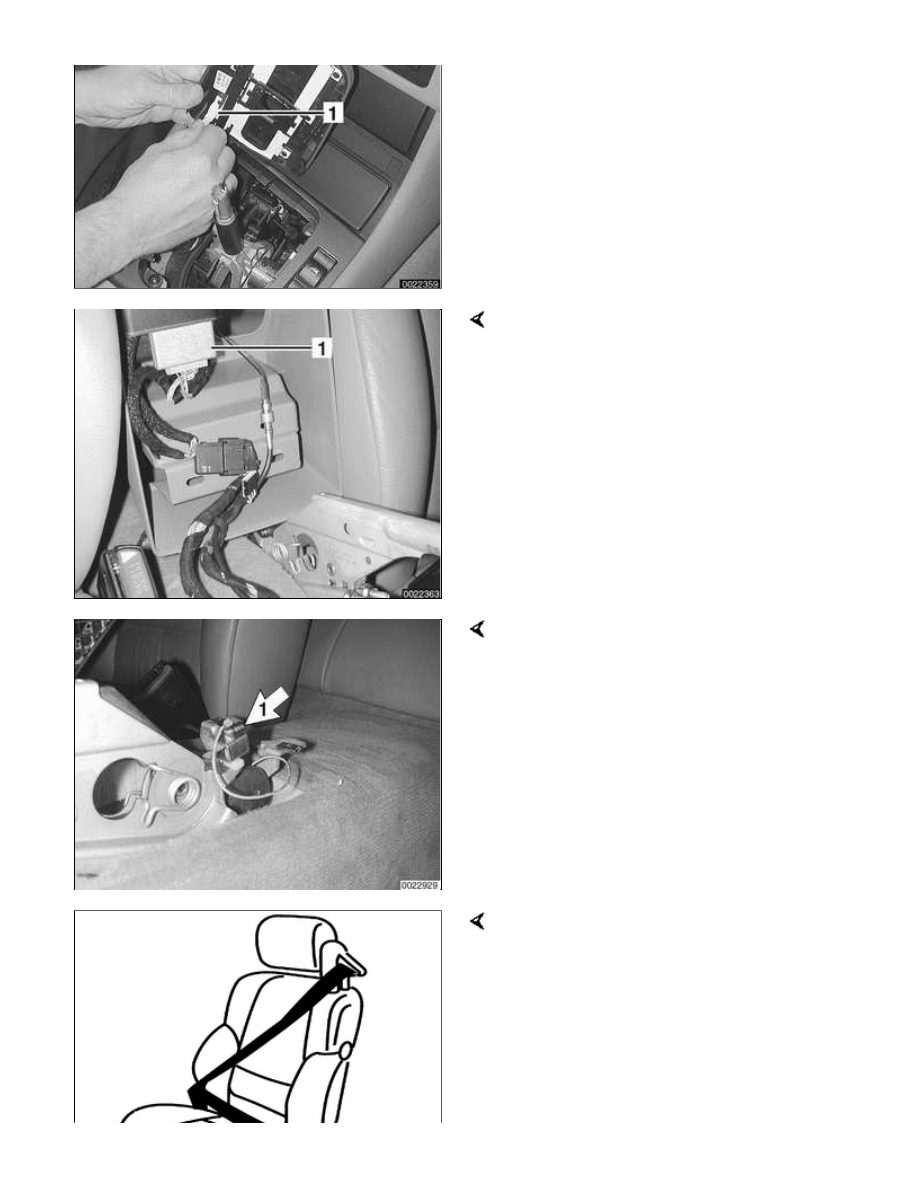

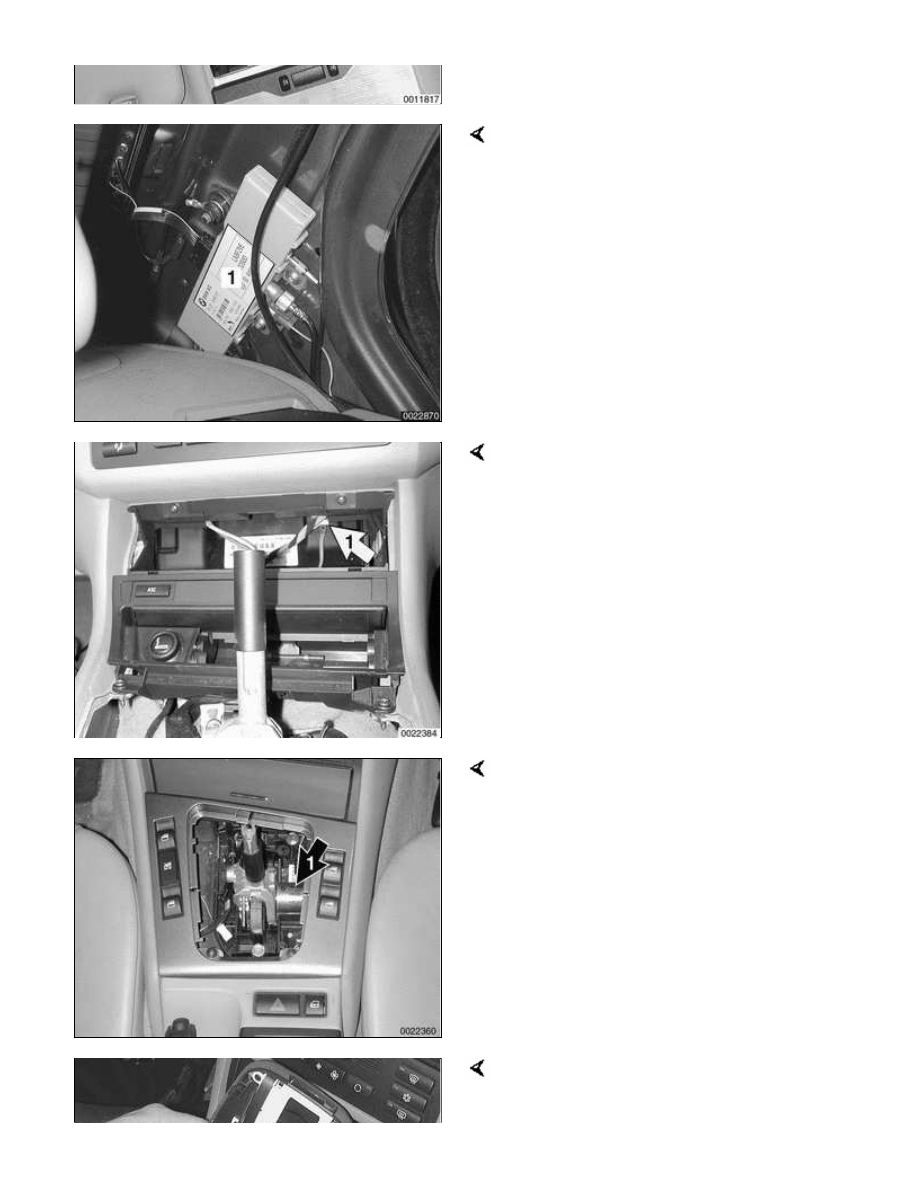

Fig. 46 Under shifter bezel

1 - Shiftlock solenoid

Fig. 47 At shifter bezel

1 - Gear position indicator light

Fig. 48 Under center console

1 - Telephone connector

Fig. 49 Under center console, rear of
parking brake handle

1 - Parking brake warning switch

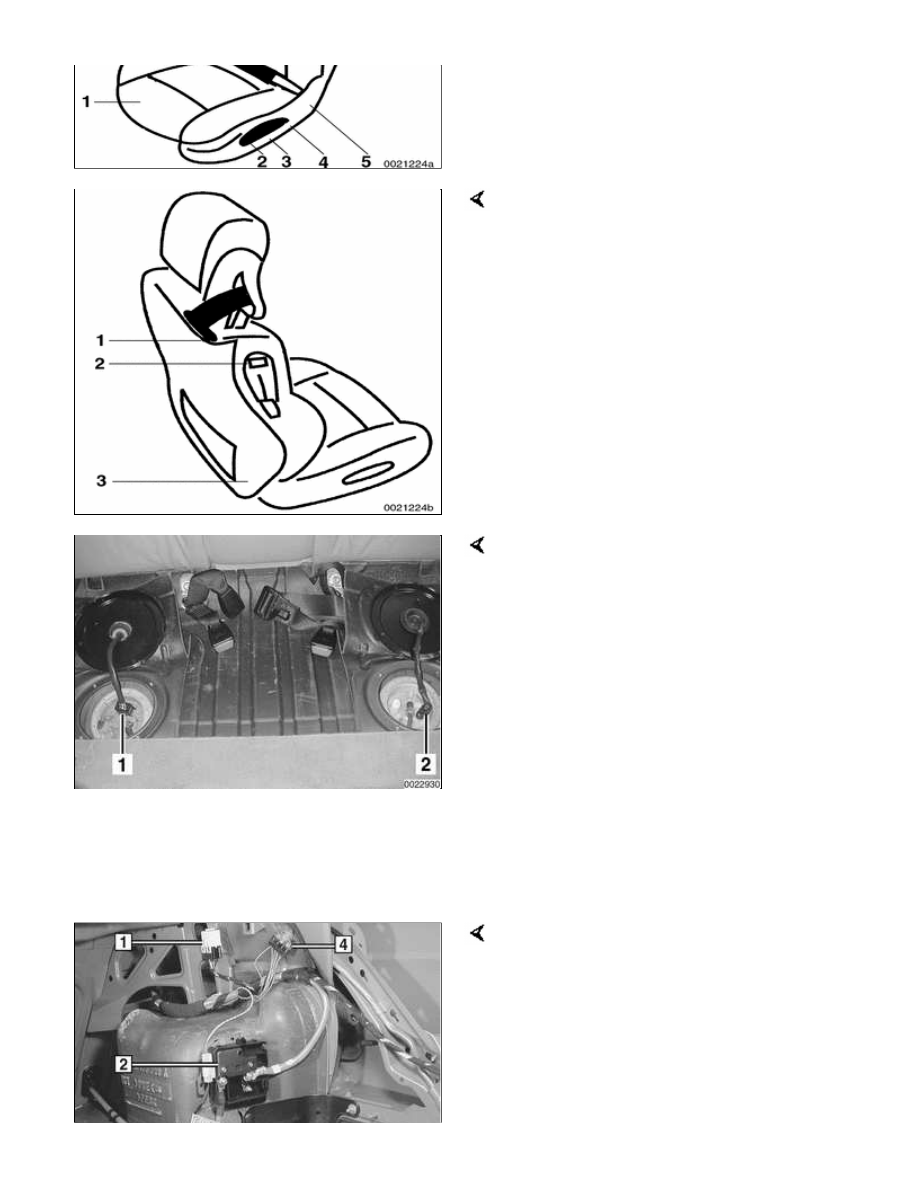

Fig. 50 Driver seat (Convertible seat front
view)

1 - Seat memory module

2 - Seat control switch module

3 - Seat tilt motor

4 - Seat forward-back motor

5 - Seat height motor

Fig. 51 Passenger seat (Convertible seat
rear view)

1 - Headrest motor

2 - Comfort entry switch

3 - Backrest motor

Fig. 52 Below rear seat cushion, under
access covers (top of fuel tank)

1 - Right side: Electric fuel pump and

fuel level sender connector

2 - Left side: Fuel level sender

connector





Electrical components in
luggage/cargo compartment

Fig. 53 Right side trunk

1 - Rear window defogger relay

2 - F108 (200 amp fuse) in main

harness

3 - Battery safety terminal (BST)

(explosive charge)
