BMW 3 (E46). Manual - part 216

Interior tailgate release button at
driver's kickpanel

Unlock microswitch above rear
license plate

Any of these input requests to the GM V
activate the tailgate latch motor. The GM
V will also switch on the interior lights
with a tailgate unlock request.

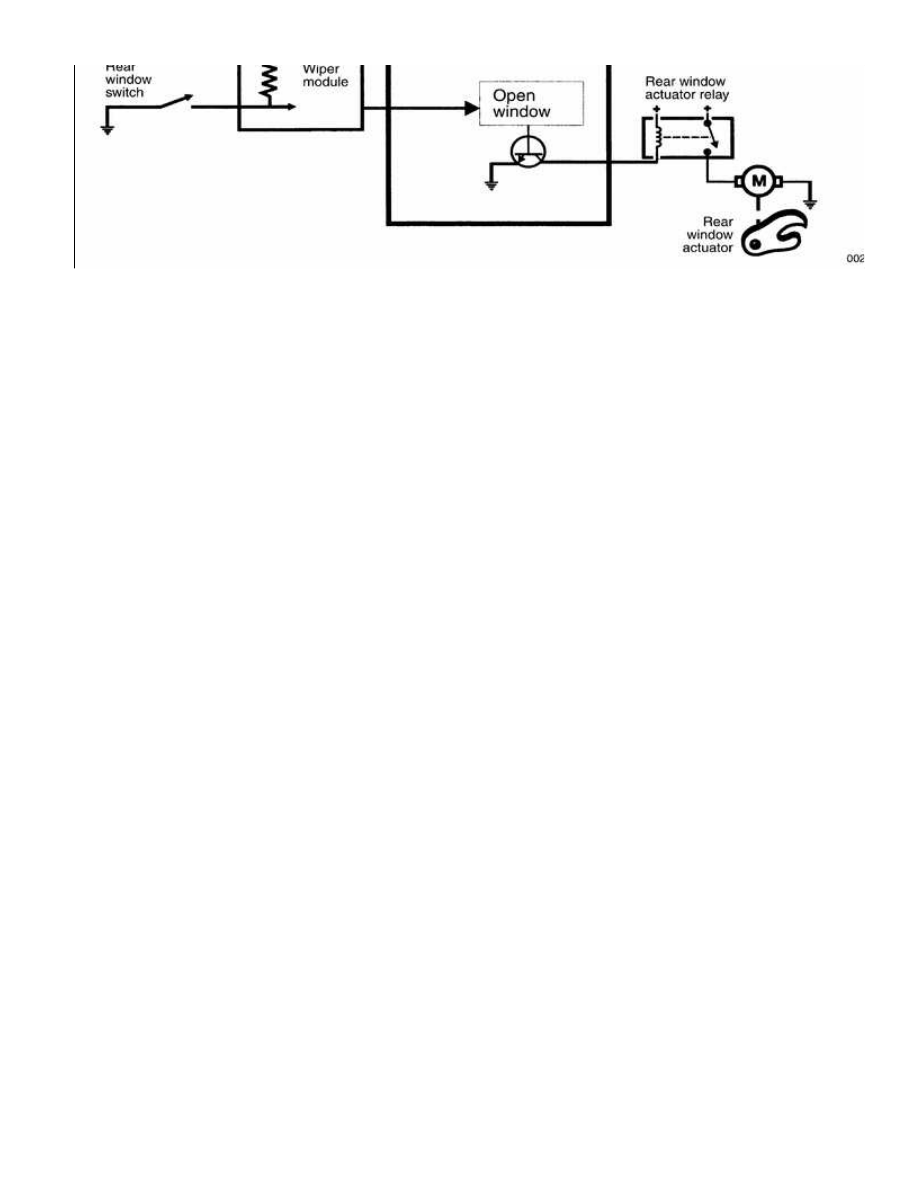

The rear window is opened with the
release switch on the rear wiper arm
cover. Pressing the switch signals the
GM V to activate the rear window release
relay.





Sport Wagon tailgate and rear window lock controls





515-3





Door Handles and Locks

Any time a door lock is removed and
reinstalled, be sure to check and reset:

Unlocking of rotary latch

Outside door handle overtravel

These adjustments and measurements
must be made by closing the door lock
rotary latch with a screwdriver, then
attempting to open it with the outside
door handle. Both adjustment
procedures are described below,
under



Rotary latch adjustments

.

CAUTION!

Do not close the door before
resetting rotary latch adjustment.
The door may lock and be
unopenable from outside.





Rotary latch adjustments

CAUTION!

Carry out rotary latch checks and
adjustments with the door open. If
the door is closed with the incorrect
latch setting, it may not be possible
to open the door without destroying
the inner door panel.

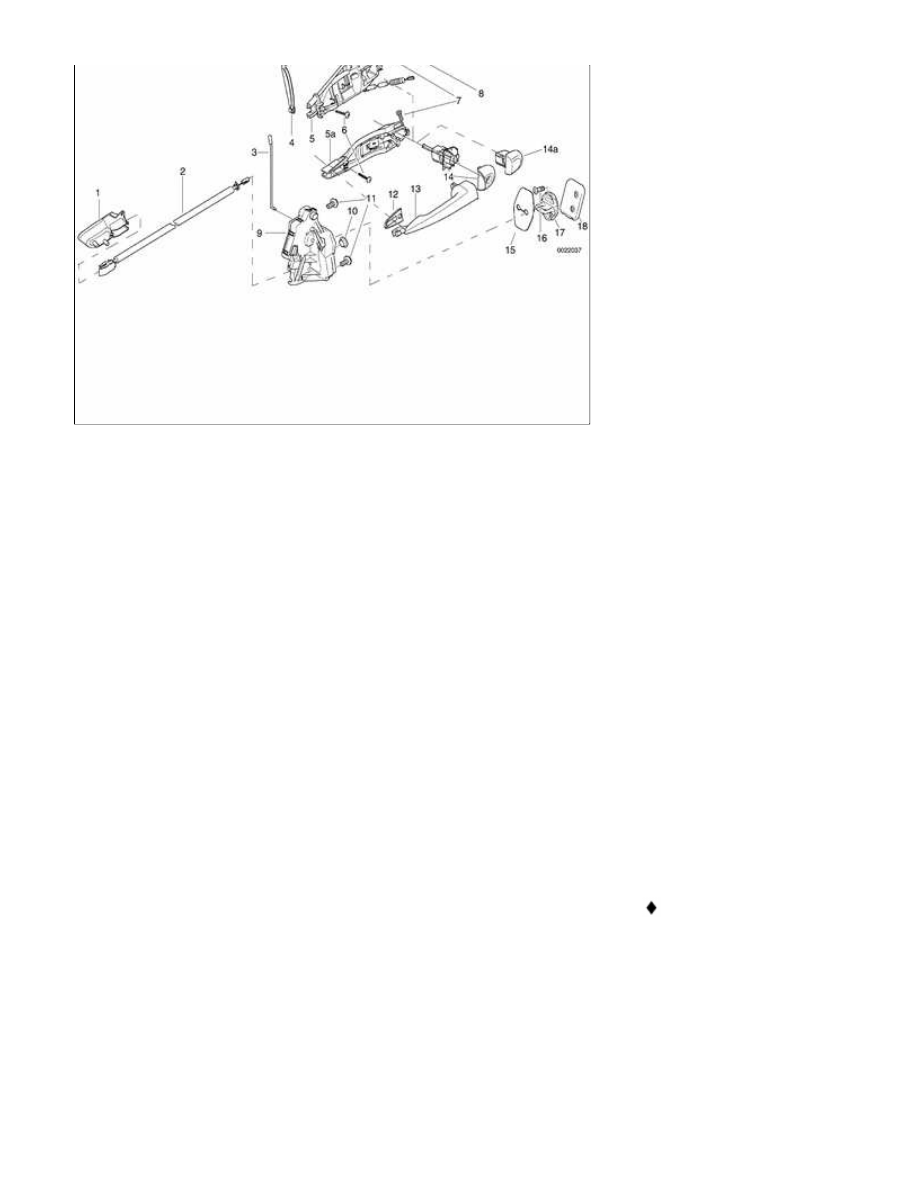

Door lock and handle
assembly

1

-

Inside door lock
release

2

-

Inside door

release Bowden
cable

3

-

Lock button and
rod

4

-

9/2000 and later
models:
Bowden cable
bracket

5

-

9/2000 and later
models: Door
handle inner
mechanism

5a

-

Models to
9/2000: Door
handle inner
mechanism

6

-

Inner handle
mounting bolt

7

-

Key cylinder
mounting bolt
(Torx)

8

-

Gasket

9

-

Door lock with
rotary latch

10

-

Plug

11

-

Bolt M6 (always
replace)

tighten to 9 Nm (80
in-lb)

12

-

Gasket

13

-

Outer door
handle

14

-

Driver’s door:
Door lock
