BMW 3 (E46). Manual - part 198







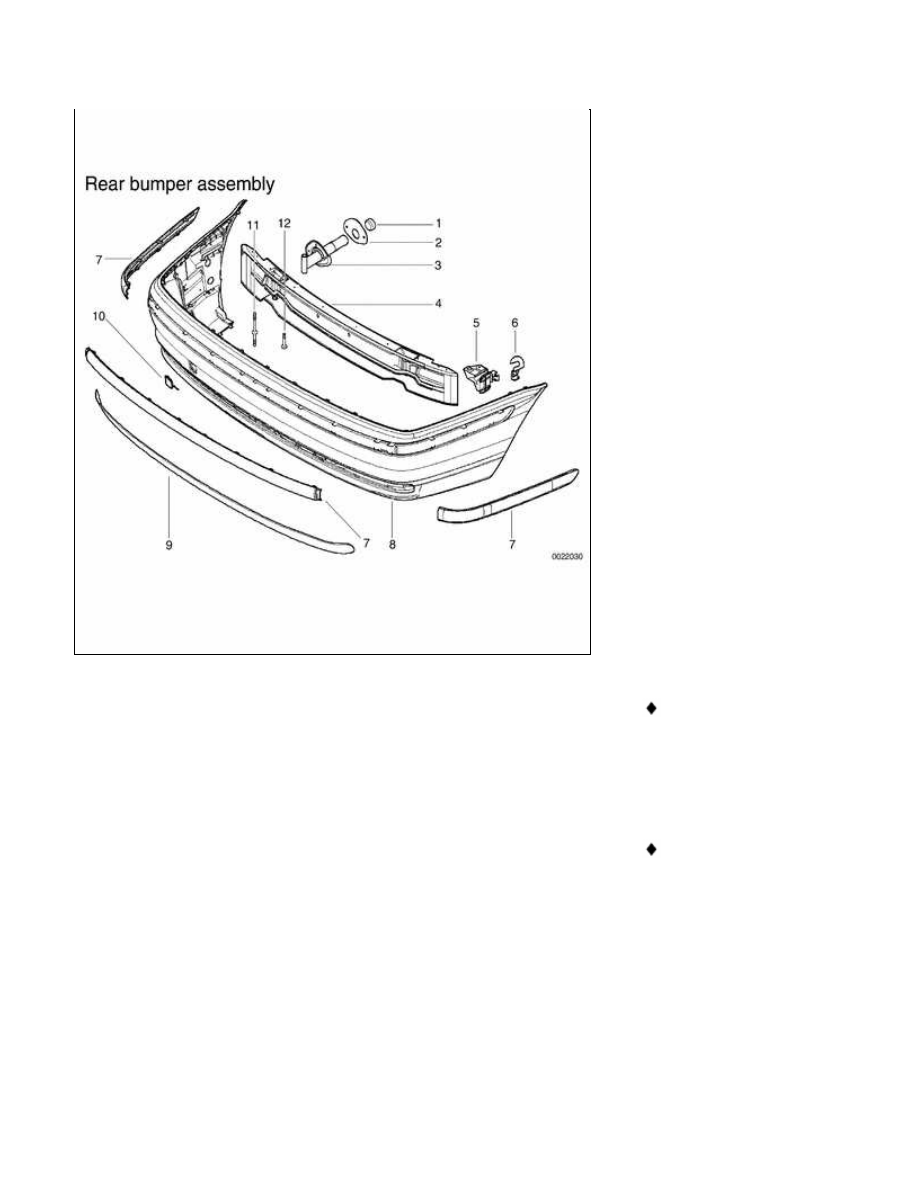

Rear bumper
assembly

1

-

Cap

2

-

Casket

3

-

Impact absorber

4

-

Carrier bumper

5

-

Support bracket

6

-

Bracket

7

-

Protective
rubber strip

8

-

Bumper cover

9

-

Lower part
cover

10

-

Tow eye cover

11

-

ASA bolt

tighten to 41 Nm (30
ft-lb)

12

-

Bumper bracket
bolt

tighten to 41 Nm (30
ft-lb)









Rear bumper, removing and
installing

 -

Raise and properly support vehicle.

WARNING!

Make sure that the car is firmly
supported on jack stands designed for
the purpose. Place the jack stands
beneath a structural chassis point. Do
not place jack stands under
suspension parts.

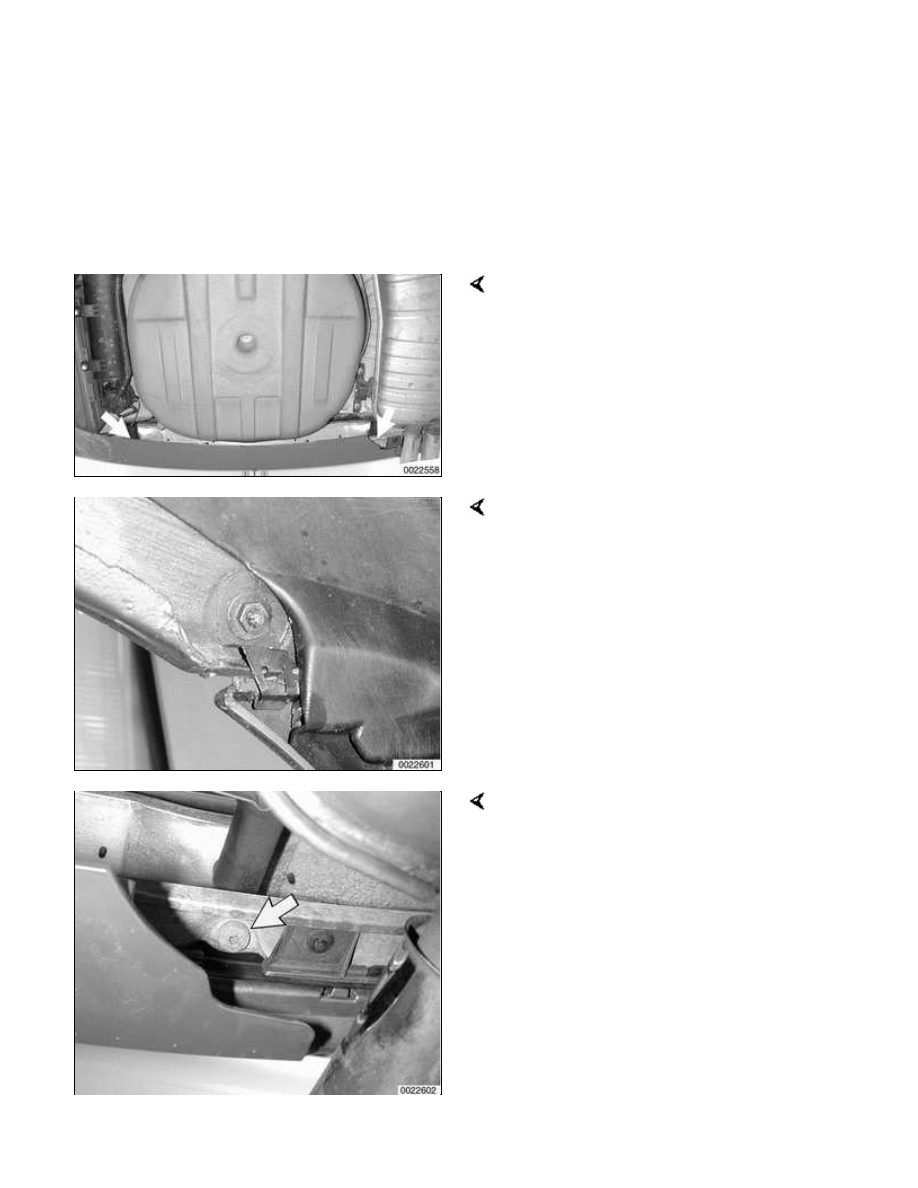

Remove bumper support bolts using
special BMW tool 00 2 150.

Remove nut from bumper cover retaining
bracket at rear of left and right rear
wheel wells.

 -

Remove expansion pin from lower
rear wheel well. Remove wheel well
liner from left and right sides.

Release bumper bar retaining bolt
(arrow) from impact absorber using
BMW special tool 00 2 150, or similar
Torx head socket.

CAUTION!

Protect possible contact areas to
prevent damage or scratches to
vehicle bumper and paint.

 -

Installation is reverse of removal.

Note:

Install the bumper bracket bolt with
thread locking compound such as
Loctite®270 or equivalent.

Tightening torque

Bumper bracket to
impact absorber
(M10 bolt)

41 Nm (30 ft-lb)





Rear bumper impact absorber,
replacing

 -

Remove bumper as described
above.

 -

Remove luggage compartment floor
covering.

 -

Remove battery and battery tray on
right side and trunk trim panel on
left side.

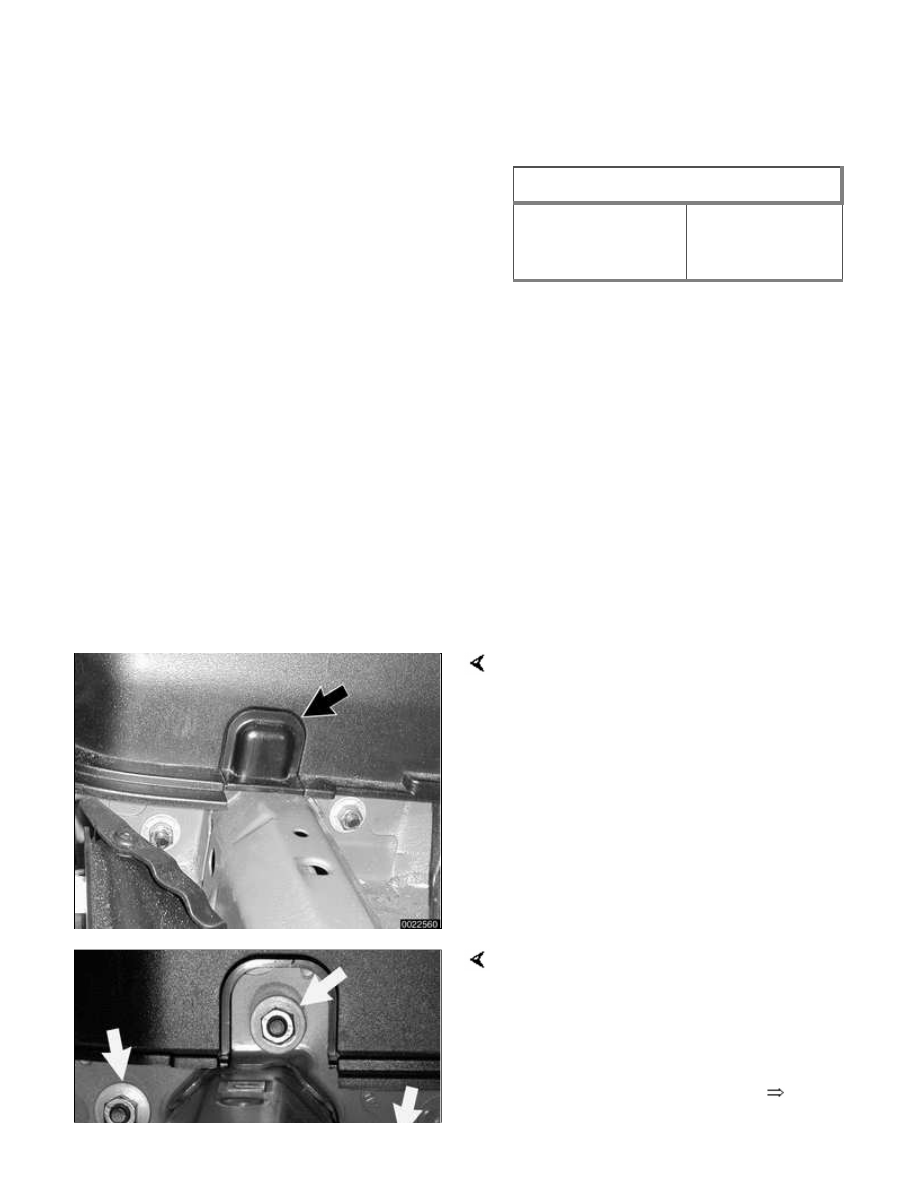

Remove trim caps (arrow) at rear of
frame rails.

Release nuts on inside on vehicle trunk
and remove absorber.

 -

Installation is reverse of removal.
Replace body seal and protective
cap if necessary. Make sure to
check bumper height. See



Bumper height, adjusting

.

Tightening torques

Bumper bracket to
impact absorber
(M10 bolt)

41 Nm (30 ft-lb)

Impact absorber to
chassis (M8 nut)

22 Nm (16 ft-lb)





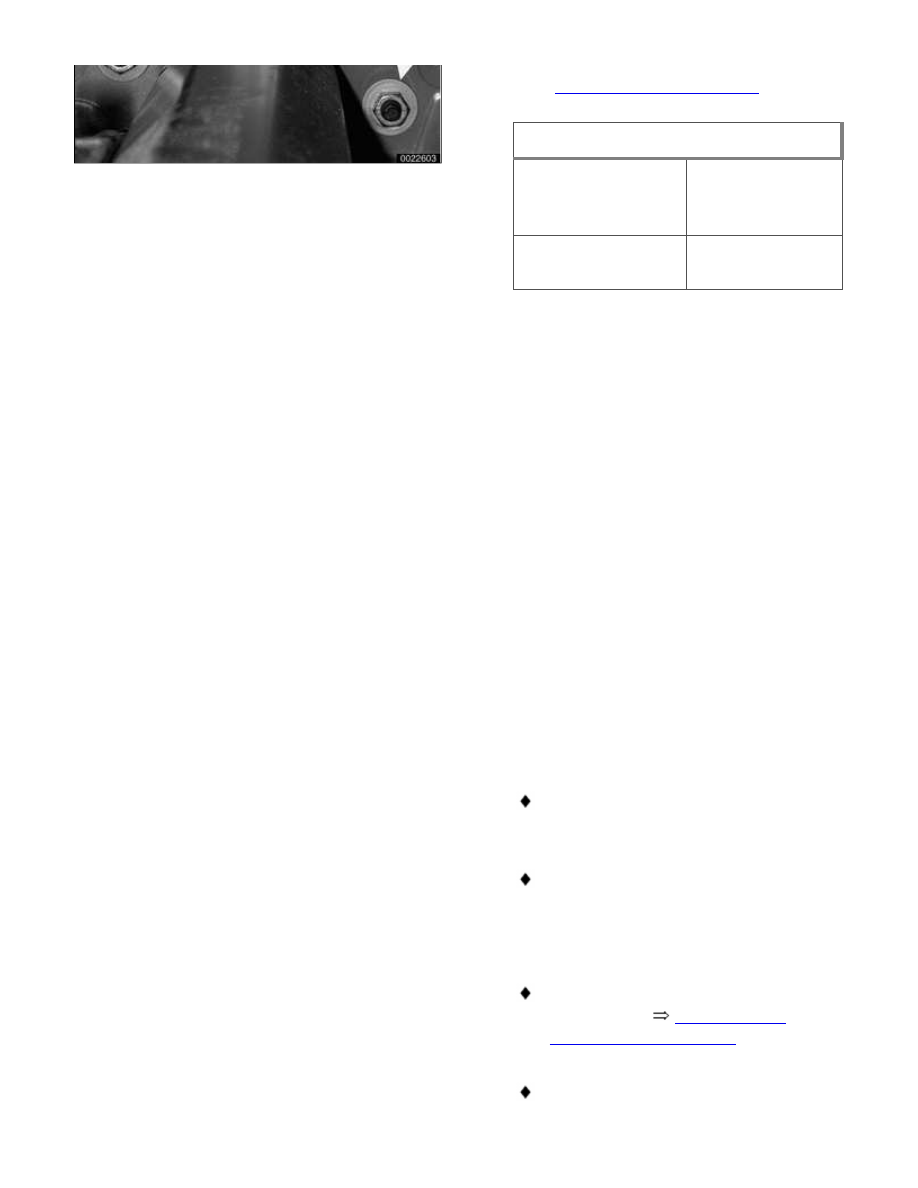

Bumper height, adjusting

The adjustment procedure applies to
either front or rear bumpers. A 14 mm
allen socket is needed to make
adjustments.

 -

Raise and properly support vehicle.

WARNING!

Make sure that the car is firmly
supported on jack stands designed for
the purpose. Place the jack stands
beneath a structural chassis point. Do
not place jack stands under
suspension parts.

 -

Front bumper:

Remove bumper as described
earlier.

Remove bumper bracket bolt.

 -

Rear bumper:

Remove lower bumper panel as
described in



Rear bumper,

removing and installing

.

Remove bumper bracket mounting
