bearing pedestal bolt to each side of a
modified oil pan. Power is transmitted
to the front differential from the transfer
case via a driveshaft, and out to front
drive hubs through two drive axles.

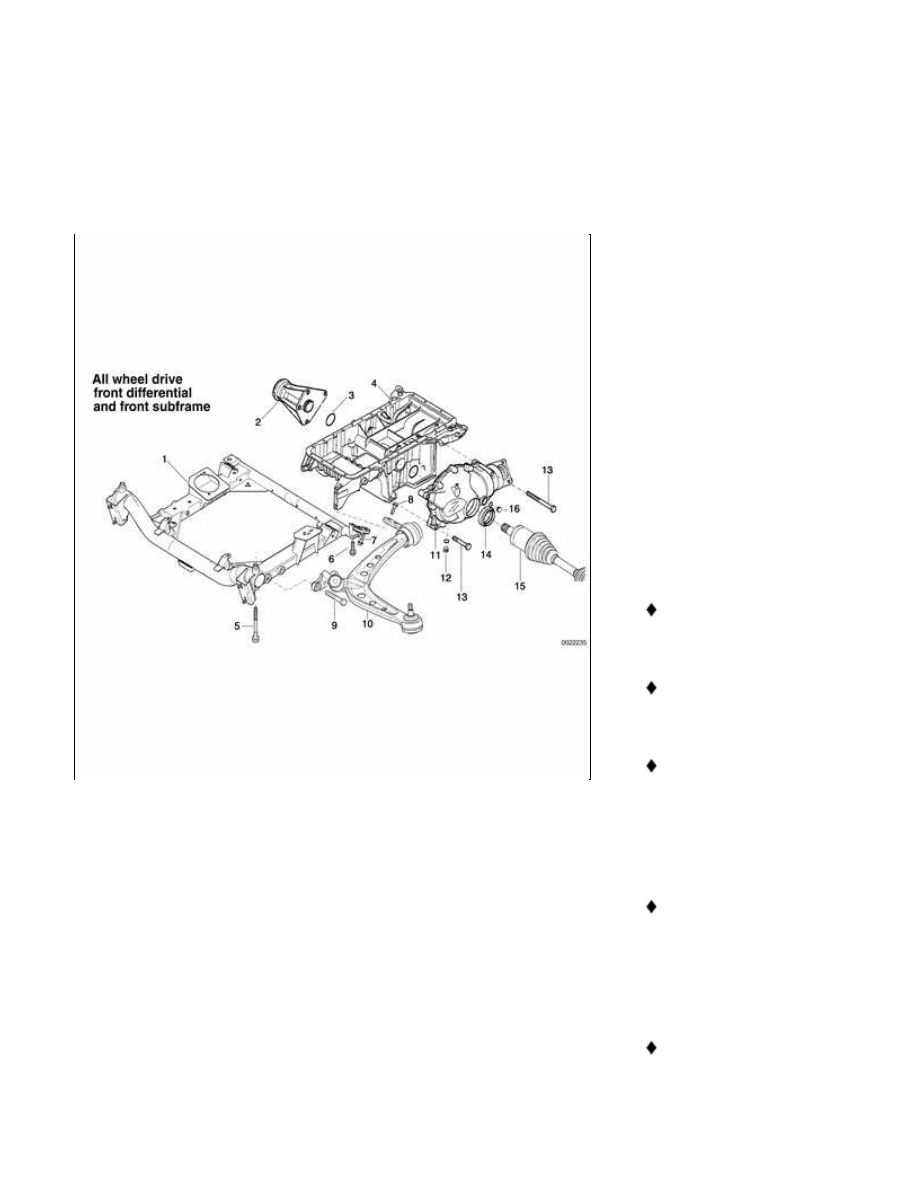

All wheel drive front
differential and front
subframe

1

-

Front subframe

2

-

Right axle
bearing pedestal

3

-

Sealing O-ring

4

-

Oil pan

5

-

Bolt M12
(always replace)

8.8 grade tighten to
77 Nm (57 ft-lb)

10.9 grade tighten
to 110 Nm (81 ft-lb)

12.9 grade tighten
to 105 Nm (77 ft-lb)

6

-

Bolt M12
(always replace)

tighten to 110 Nm
(81 ft-lb)

7

-

Bolt M10
(always replace)

tighten to 59 Nm (44
ft-lb)

8

-

Bolt M10
(always replace)

tighten to 59 Nm (44
ft-lb)

9

-

Bolt M12

tighten to 77 Nm (57
ft-lb)

10

-

Front control
arm with ball
joint and rear
mounting
bracket

11

-

Front
differential

12

-

Front
differential drain
plug

tighten to 65 Nm (48
ft-lb)

13

-

Bolt M10

tighten to 45 Nm (33
ft-lb)

14

-

Drive axle radial
seal

15

-

Drive axle

16

-

Front
differential fill
plug

tighten to 65 Nm (48
ft-lb)





311-2





Drive Axles

The front drive axles for all wheel drive
equipped models use two different
types of constant-velocity (CV) joint.

The outer CV joints are a traditional
design that allows power to be
delivered from the axle to the joint
continuously through rotation.

The inner CV joints are triple roller
bearing joints. This design minimizes
the amount of vibration and noise
transmitted back through the vehicle
drivetrain, while also allowing the axle
to move in and out to compensate for
suspension travel.

To replace a CV joint or dust boot, the
drive axle must be removed from the
car.





Drive axle, removing and
installing

Note:

If removing the drive axle for service, it
is a good idea to replace the drive axle
radial seal while the axle is removed
from the vehicle.

 -

Carefully remove center cap from
wheel.

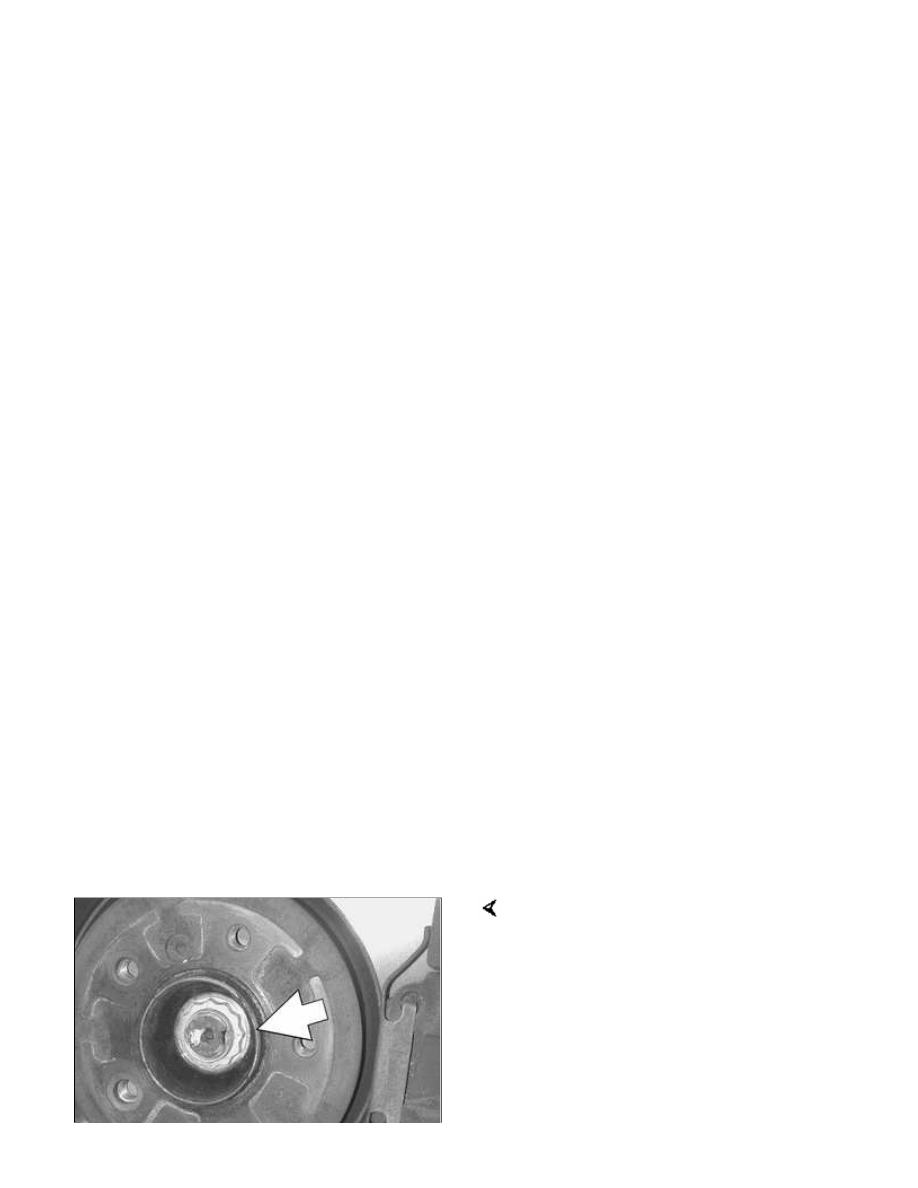

Break free staked collar nut (arrow) at
steering arm.

 -

Lift vehicle and support safely.

WARNING!

Make sure the car is stable and well
supported at all times. Use a
professional automotive lift or jack
