Transmission Service

The automatic transmissions installed
in the 3 Series are filled with either
Dexron III ATF, or Texaco 8072B a
special life-time oil.

CAUTION!

Mixing different types of
transmission fluids will lead to
transmission failure.

Note:

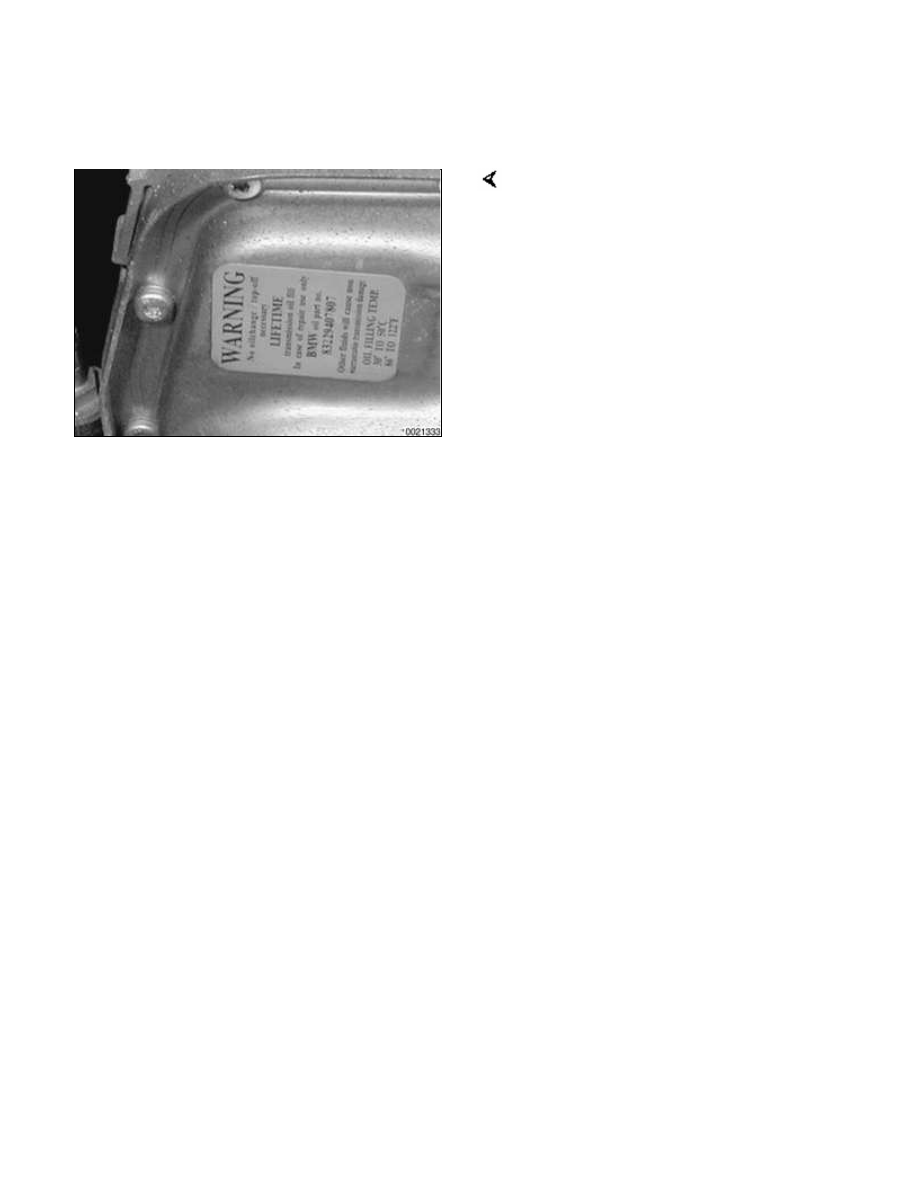

The transmission lubricant installed can
be found on a sticker on the
transmission pan. Dexron III ATF (black
sticker) reads "ATF-Oil!". Special
life-time oil (green sticker) reads
"Life-Time Oil". In addition, a sticker
may be located on the fluid sump
indicating the type of transmission
lubricant used. If in doubt, consult an
authorized BMW dealer for alternate
fluid use and current information
regarding transmission operating fluids.





Automatic transmission fluid
(ATF) level, checking

The automatic transmission is not
equipped with a dipstick. Checking the
ATF level requires measuring and
maintaining a specified ATF
temperature within a narrow range
during the checking procedure. The
checking temperature is not fully warm
or cold (the ATF pan should be
approximately warm to the touch).

 -

Raise and safely support vehicle
to access ATF fill plug.

CAUTION!

Make sure the car is stable and well
supported at all times. Use a
professional automotive lift or jack
stands designed for the purpose. A
floor jack is not adequate support.

 -

Warm up drivetrain by running
engine until ATF reaches specified
temperature. Apply brake and,
while idling engine, shift through
all gears several times. Turn
engine off.

ATF level checking

Fluid temperature

30° - 50°C (85° -

120°F)

 -

Connect vehicle to BMW
diagnostic scan tool DIS or MoDiC
using the Data Link Connector
(DLC) in the engine compartment,
or under driver's side of dash
(model year 2000 and later cars)
in order to read transmission
temperature.

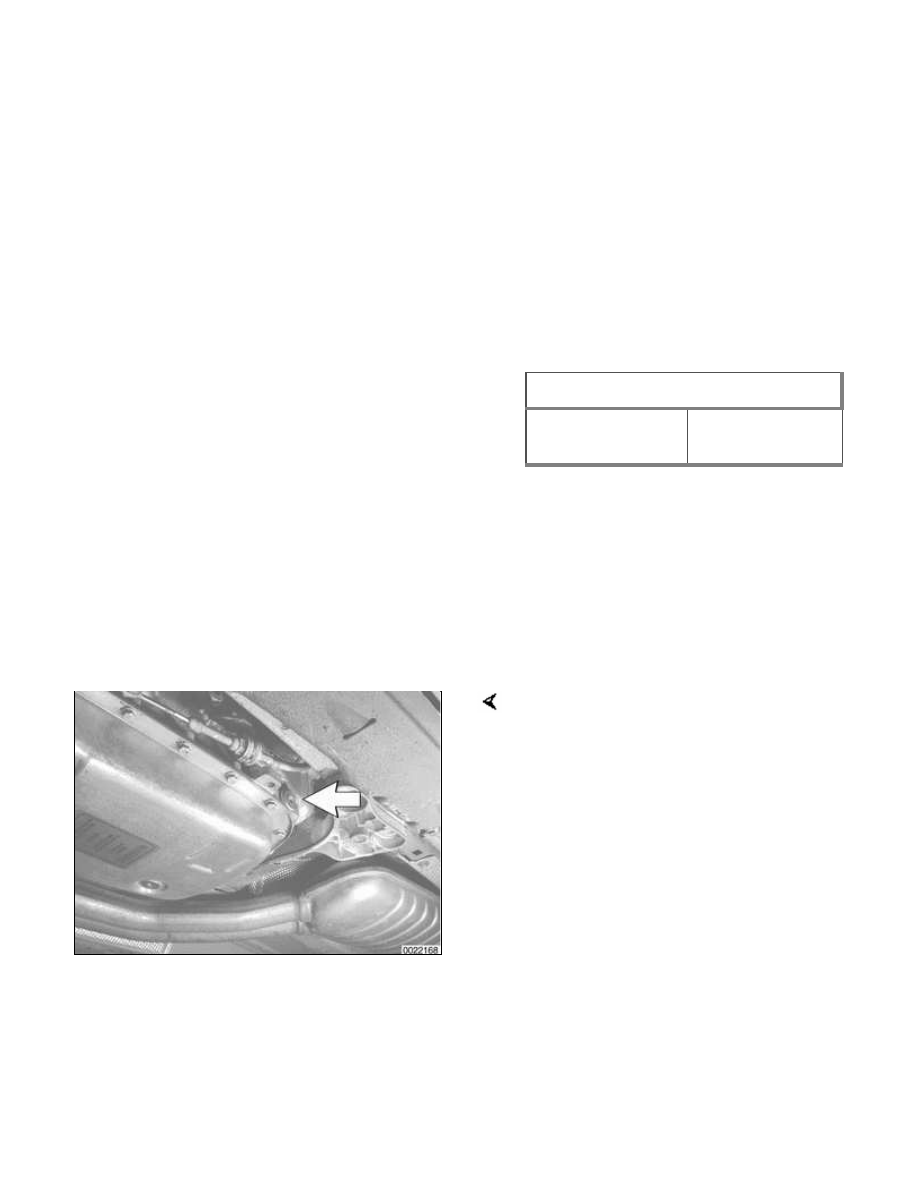

Remove ATF fill plug (arrow). Place
transmission in neutral and restart
engine. (A5S 360R transmission
shown.)

Note:

Make sure ATF temperature is greater
then 30°C, before releasing fill plug.

 -

With ATF between 30° - 50°C (85°
- 120°F), add fluid until it spills
from fill hole.

WARNING!

Hot ATF can scald. Wear eye
protection and protective clothing
and gloves during the check. If the
transmission was overfilled, hot ATF

will spill from the filler hole when the
fill plug is removed.

 -

Reinstall fill plug using new
sealing ring.

Tightening torques

ATF drain plug to ATF sump

A5S 360R /
A5S 390R (M14)

20 Nm (15 ft-lb)

A5S 325Z

35 Nm (26 ft-lb)

ATF fill plug to ATF sump

A5S 360R /
A5S 390R (M14)

20 Nm (15 ft-lb)

A5S 325Z

30 Nm (22 ft-lb)





ATF, draining and filling

The procedure given here includes
removal and installation of the ATF
fluid strainer (filter).

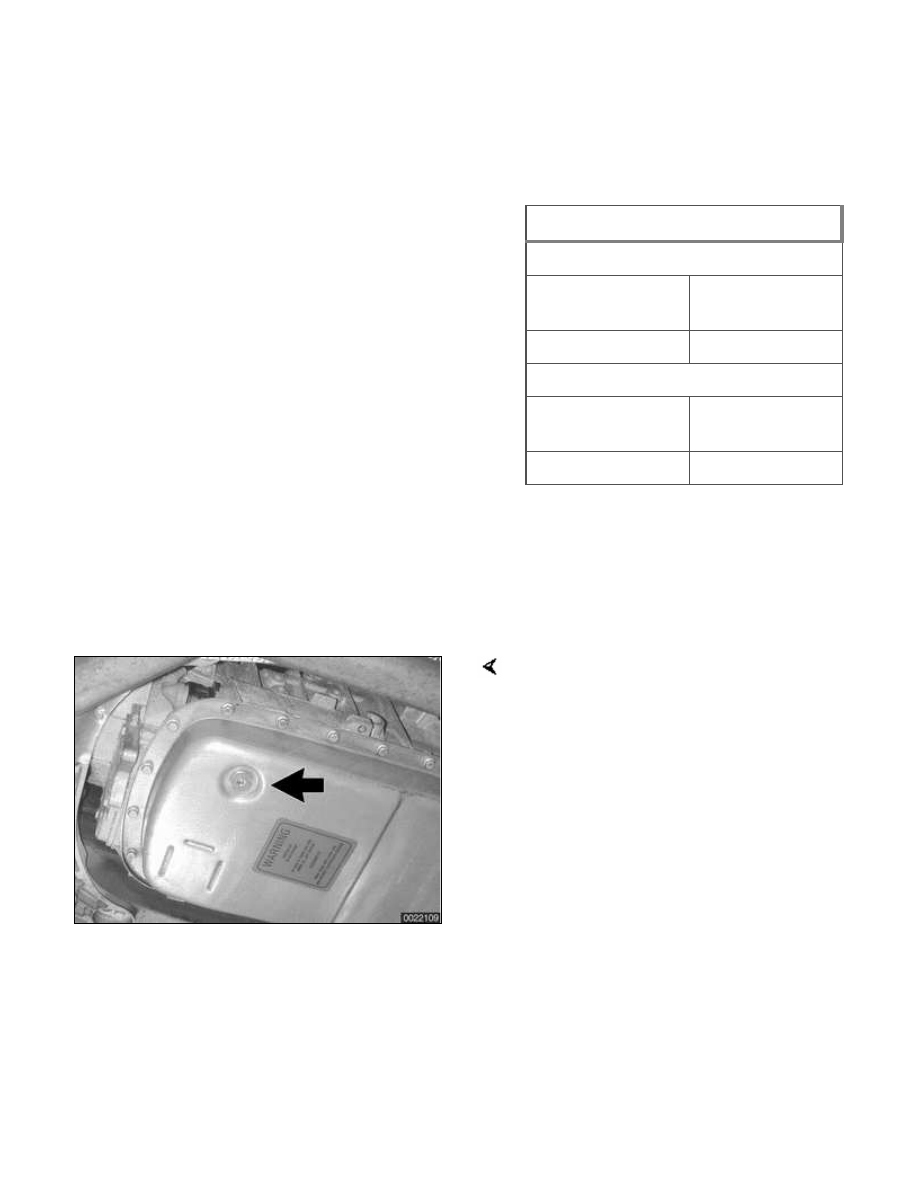

Remove ATF drain plug (arrow)and
drain fluid into container. (A5S 360R
transmission shown.)

WARNING!

The ATF must not be hot when
draining. Do not drain the ATF if the
engine and/or transmission is hot.
Hot ATF can scald. Wear eye
protection, protective clothing and
gloves.

 -

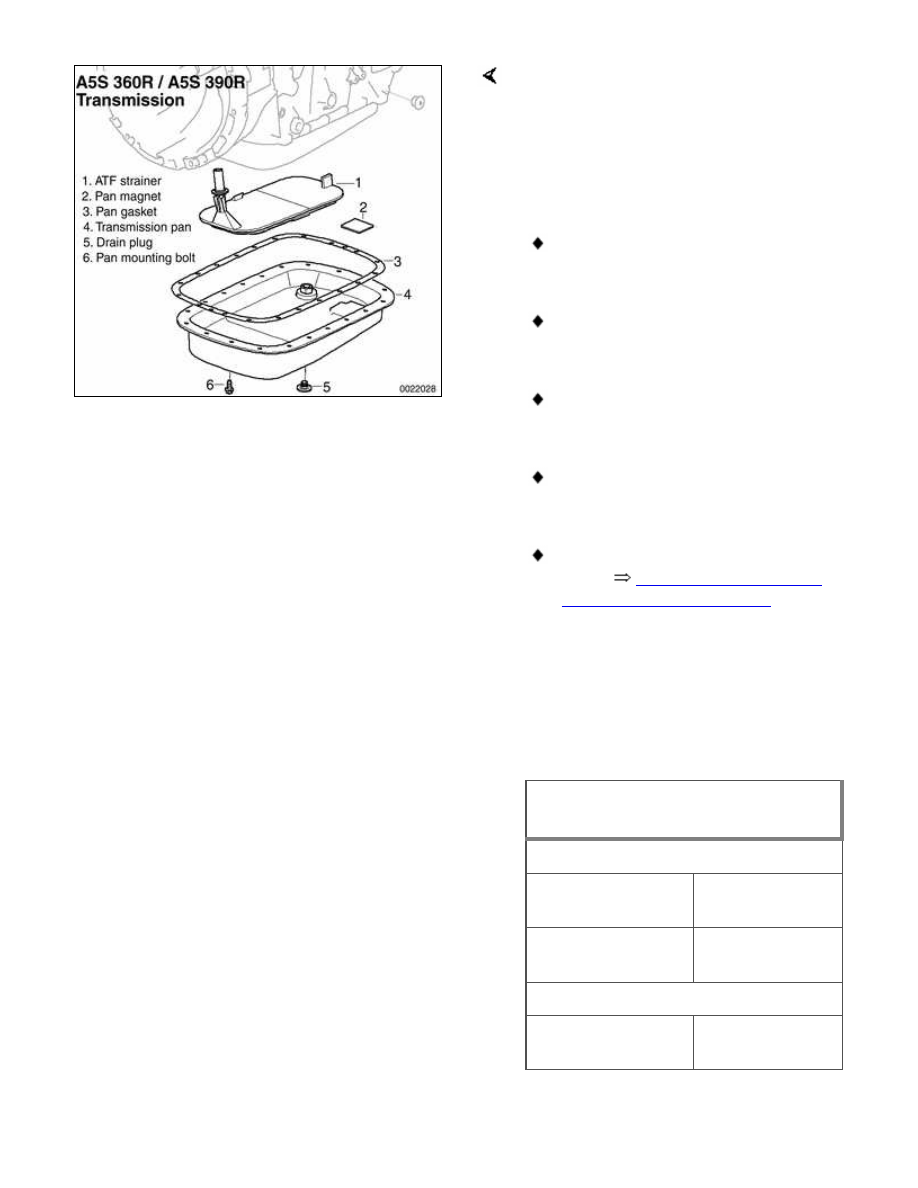

Remove transmission pan
mounting bolts and remove pan.

 -

Remove pan gasket and clean
gasket sealing surface.

Pull ATF fluid strainer from
transmission pump housing. If strainer
sealing ring remains in pump housing
remove using a seal puller.

 -

Installation is reverse of removal.

Always replace seal for drain plug
and all gasket(s) and O-rings.

Clean sump and sump magnet(s)
using a lint-free cloth.

Tighten transmission pan bolts in
sequential order.

Fill transmission with approved
fluid.

Check fluid level as described
under

Automatic transmission

fluid (ATF) level, checking

Note:

Use new sump bolts purchased from
BMW. Alternatively, clean old bolts and
coat with Loctite® thread locking
compound or equivalent.

Automatic transmission fluid
capacity

A5S 360R / A5S 390R

with torque
converter

9 liters (9.5 qt)

without torque
converter

4 liters (4.2 qt)

A5S 325Z (2.5 liter)

with torque
converter

8.9 liters (9.4 qt)
