Remove transmission from engine.
See



230 Manual Transmission

.

 -

Remove release bearing from
transmission input shaft.

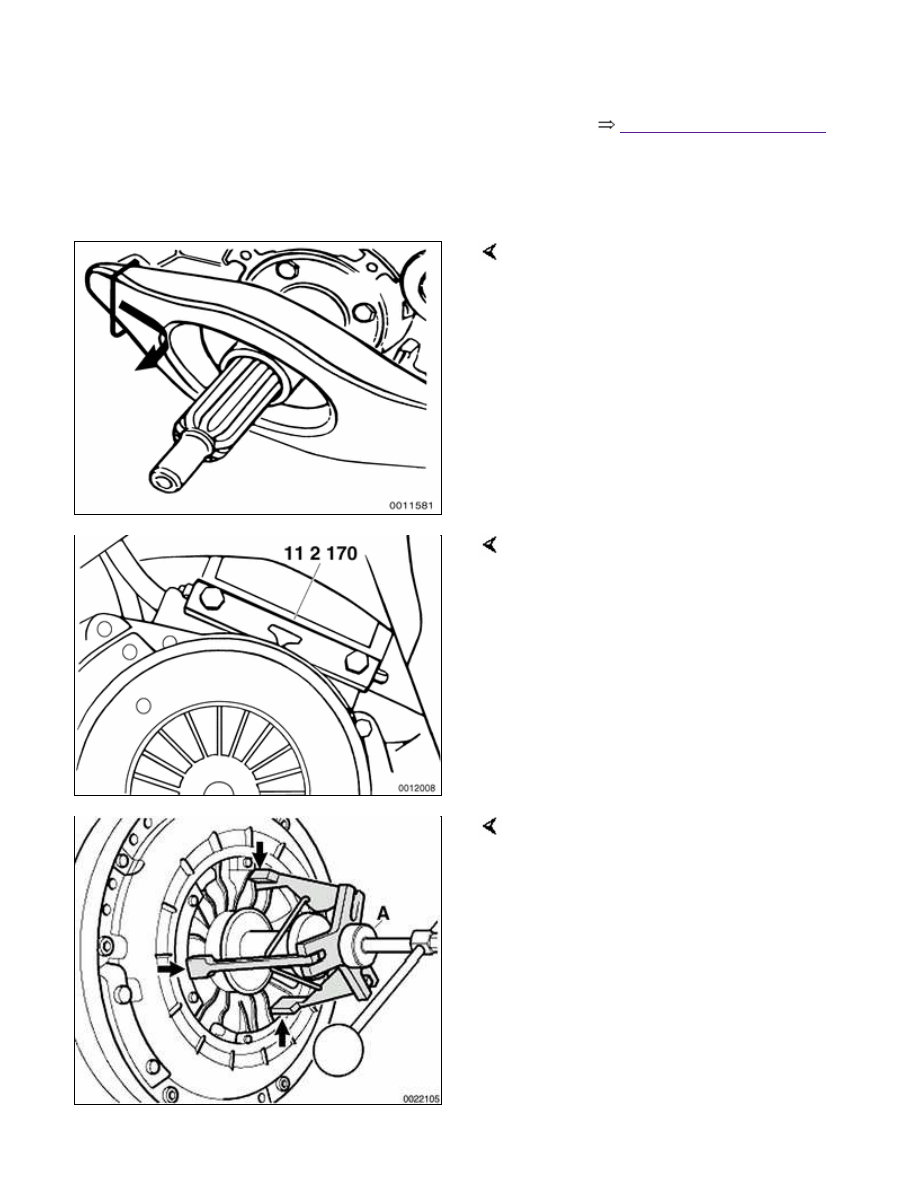

Remove clutch release lever by pulling
away from spring clip in direction of
arrow.

Lock flywheel in position using BMW
special tool 11 2 170 or equivalent.

Install BMW special tool 21 2 160 or 21
2 170 with feet (arrows) clamping on to
pressure plate at openings for
self-adjusting springs. Tighten down
head nut (A) to lock feet into position.

CAUTION!

Self adjusting clutch tool feet must
engage in the openings for adjusting
springs to safely remove the SAC
pressure plate.

 -

Turn tool handle in until clutch
diaphragm spring is fully
tensioned.

 -

Remove six bolts from perimeter of
pressure plate. Remove self
adjusting clutch unit and clutch
disk.

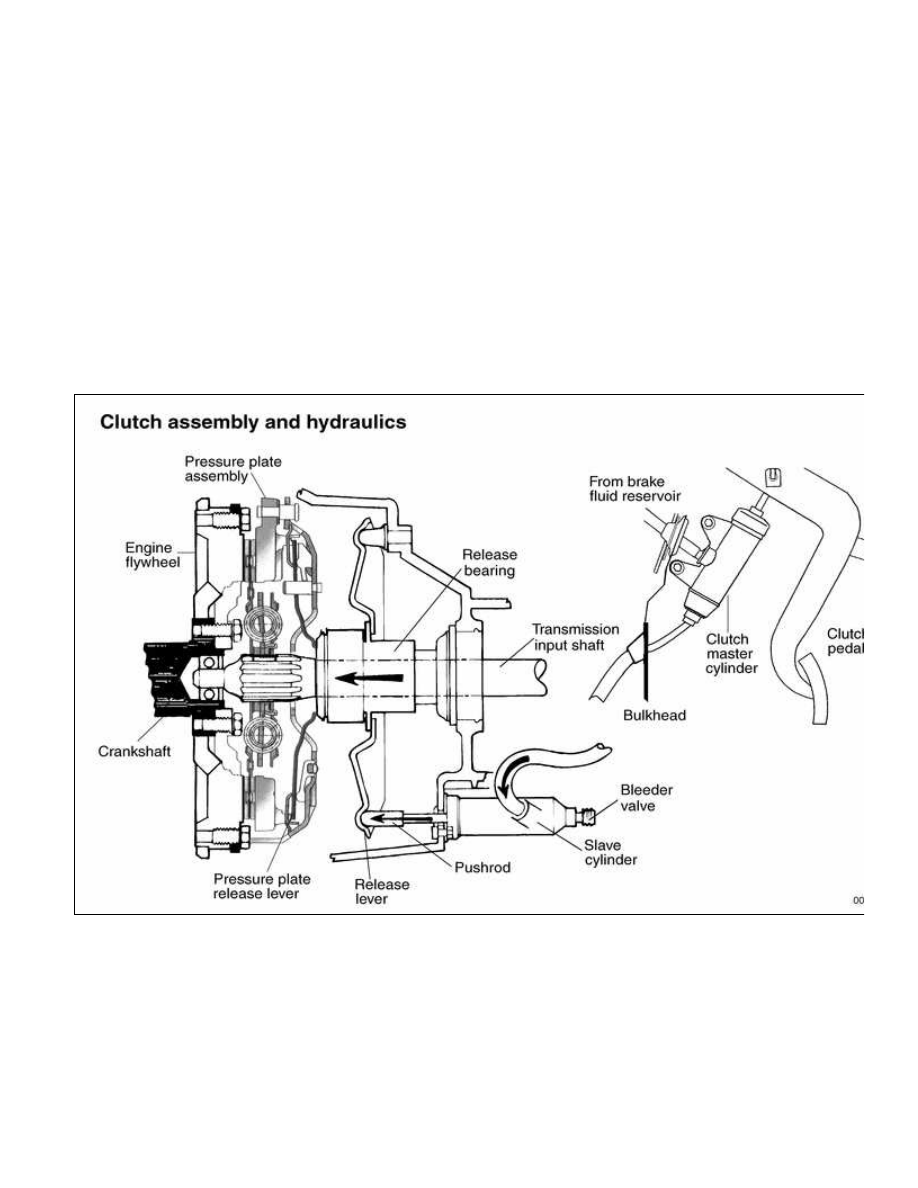

Clutch assembly and hydraulics









Clutch, inspecting

 -

Inspect clutch disc for wear, cracks,
loose rivets, contamination or

excessive runout (warping).
Replace if necessary.

Note:

Measure the depth of clutch lining at
lining rivets. If shallowest rivet depth is
less than 1 mm (0.04 in.), replace clutch
disk.

 -

Inspect flywheel for scoring, hot
spots, cracks or loose or worn guide
pins. Replace flywheel if any faults
are found.

WARNING!

If flywheel is removed from vehicle,
use new bolts during installation. The
old stretch-type bolts should not be
reused.

 -

Inspect transmission pilot bearing in
end of crankshaft. The bearing
should rotate smoothly without play.
If necessary, replace as described
later.

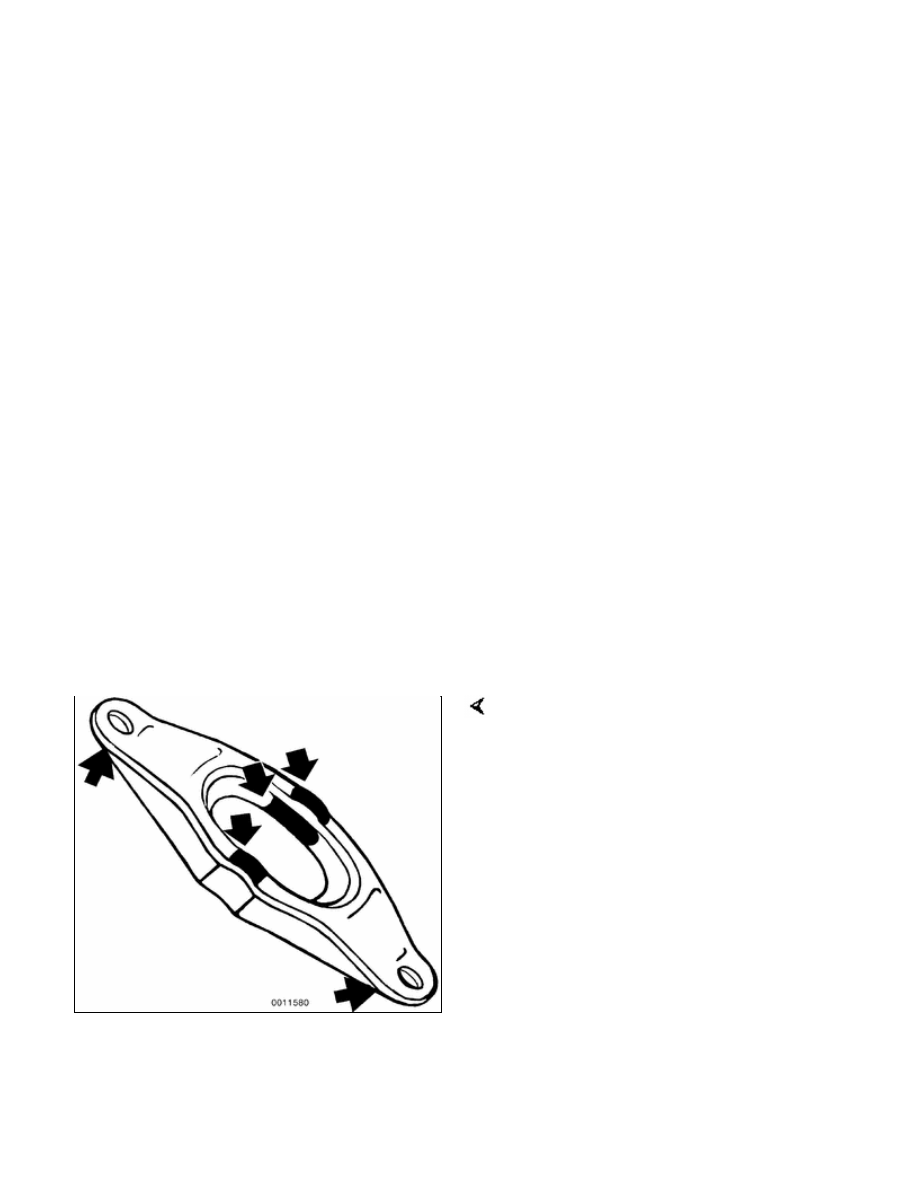

Inspect and clean release bearing lever.
Apply a thin coat of grease to release
bearing lever lubrication points (arrows).
Also, lightly lubricate clutch disc splines
and transmission input shaft splines.





Clutch, installing new pressure
plate

New self adjusting clutch (SAC)
pressure plates come with a locking
plate installed that maintains spring
tension on the self adjusting springs.
This locking ring must not be removed
until the pressure plate is securely
installed on the flywheel with the clutch
disk in place.

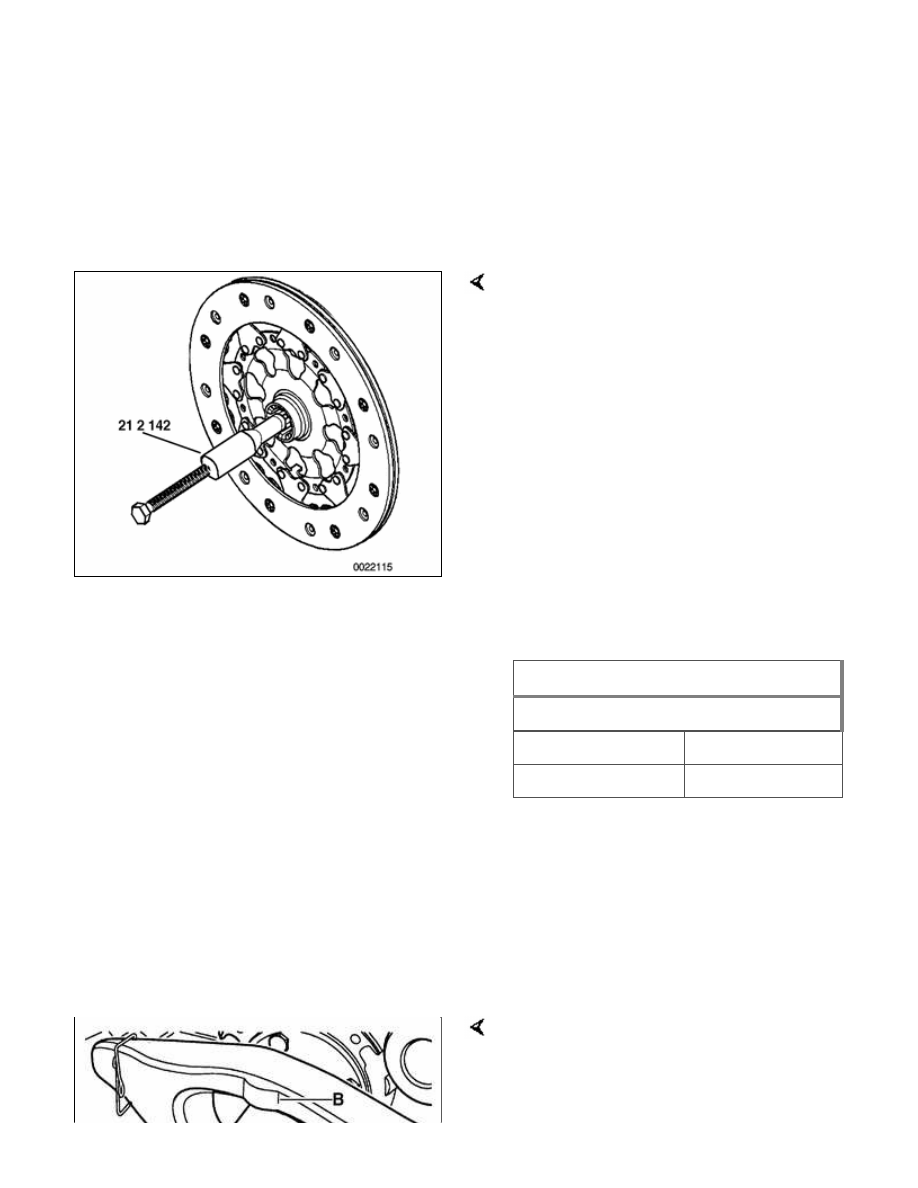

Center clutch disk on flywheel using
BMW special tool 21 2 142, or an
equivalent clutch alignment tool.

Note:

The sides of a replacement clutch disk
are labelled engine side and
transmission side. Be sure to install
clutch disk orientated in the proper
direction.

 -

Install self adjusting clutch pressure
plate onto dowel pins at flywheel.
Tighten each bolt one turn at a time
until pressure plate is fully seated,
and then torque to specification

Tightening torque

Clutch to flywheel

M8 (8.8 grade)

24 Nm (18 ft-lb)

M8 (10.9 grade)

34 Nm (25 ft-lb)

 -

Using a 14 mm allen wrench,
carefully screw out locking plate in
a clockwise direction.

 -

Remove BMW special tool 21 2 142
with bolt or screw enclosed with
replacement clutch disk.

Clean and inspect release bearing guide
sleeve on transmission. Install release
lever and release bearing. Bearing tabs
(A) align with contact points (B) on
