BMW 3 (E46). Manual - part 59

Have a container and rags ready.

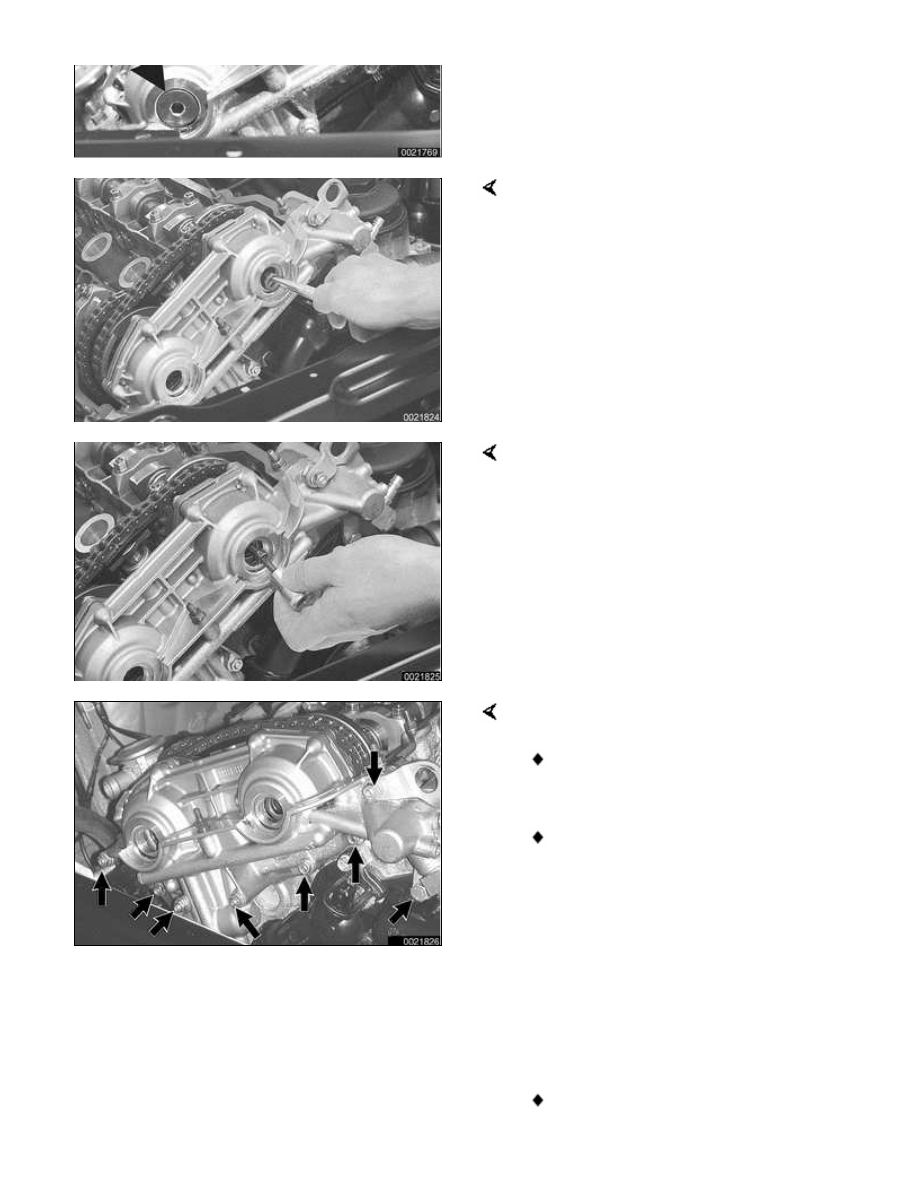

Pull sealing caps straight out of
VANOS unit with BMW special tool 11
6 170, or with short nose pliers.

Note:

Additional oil may drain from VANOS
unit.

Remove set screws (left hand thread)
on ends of intake and exhaust
camshafts.

CAUTION!

Set screws have left hand threads.
Remove with a clockwise motion.

Remove VANOS unit:

Remove fasteners from engine
support eye.

Remove VANOS mounting nuts
(arrows) from cylinder head. Slide
VANOS unit and metal gasket off.

CAUTION!

Do not crank or turn over engine with
VANOS unit removed. Piston/valve
interference is possible.

Note:

The VANOS unit will contain

residual oil. Place shop towels
beneath adjustment unit when
removing.

If the VANOS control unit is
replaced, or if repair operations
are completed that may change
camshaft timing, the camshaft
timing must be checked as
described later in this chapter.

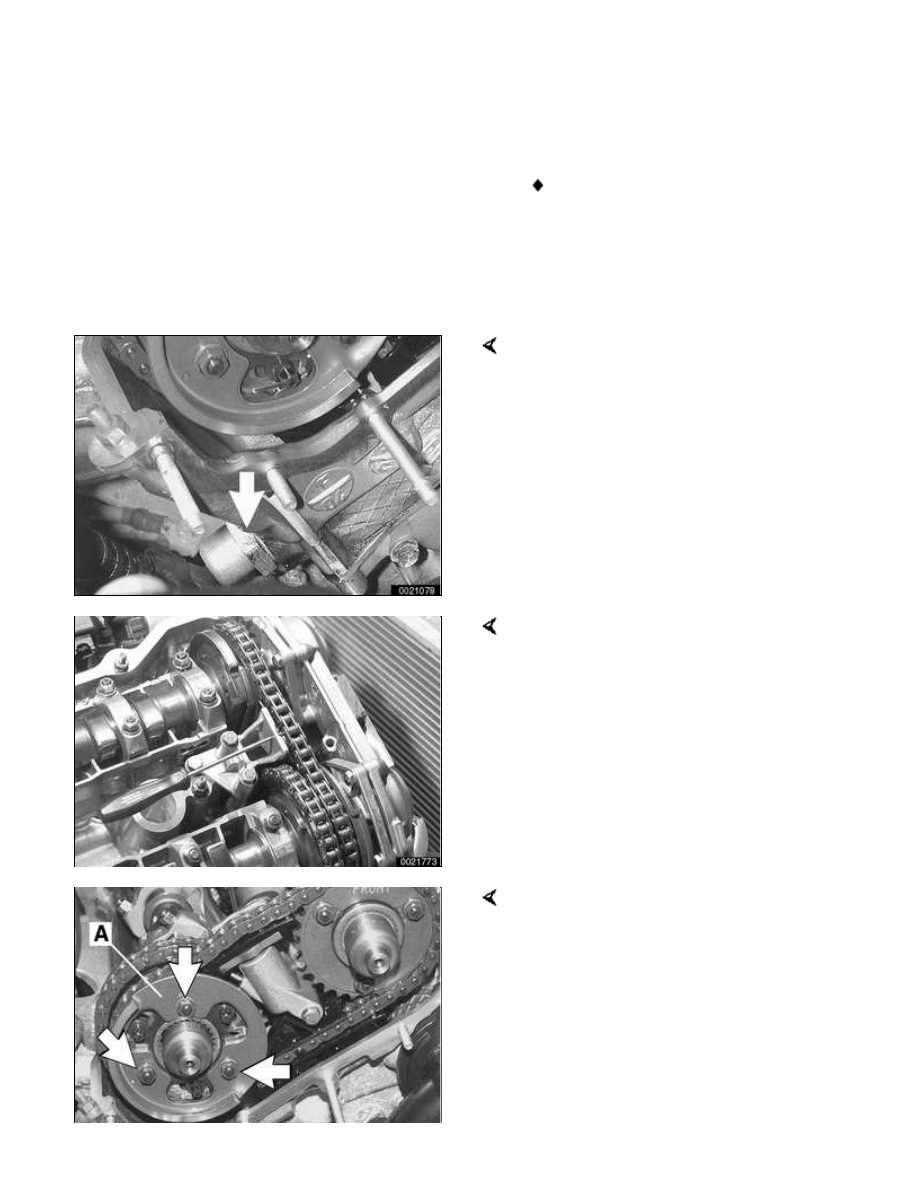

Remove primary camshaft chain
tensioner (arrow) from timing chain
cover.

CAUTION!

Primary camshaft chain tensioning
piston is under spring pressure.

Press down on secondary chain
tensioner and lock into place using
BMW special tool 11 3 292 or a similar
size rod.

Remove exhaust camshaft impulse
wheel mounting nuts (arrows).
Remove impulse wheel (A).

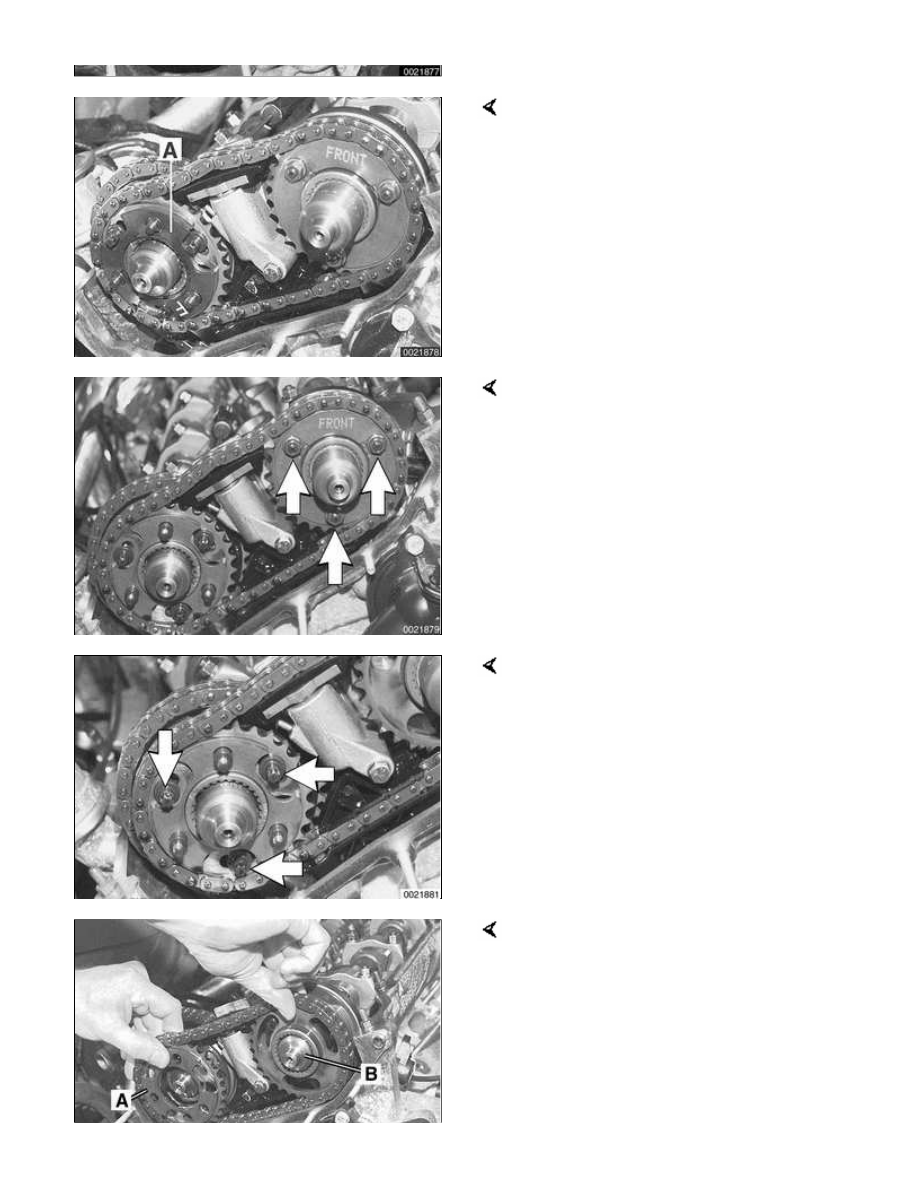

Remove spring plate (A).

Remove intake camshaft sprocket
mounting nuts (arrows) and remove
spring plate (labelled FRONT).

Remove torx screws from exhaust
camshaft sprocket (arrows).

Lift off exhaust and intake sprockets
together with secondary chain, thrust
spacer (A) and splined shaft (B).

CAUTION!

Splined shafts for both intake and
exhaust camshafts share the same
part number. Remove and mark used

splined shafts in order to reinstall in
original locations.

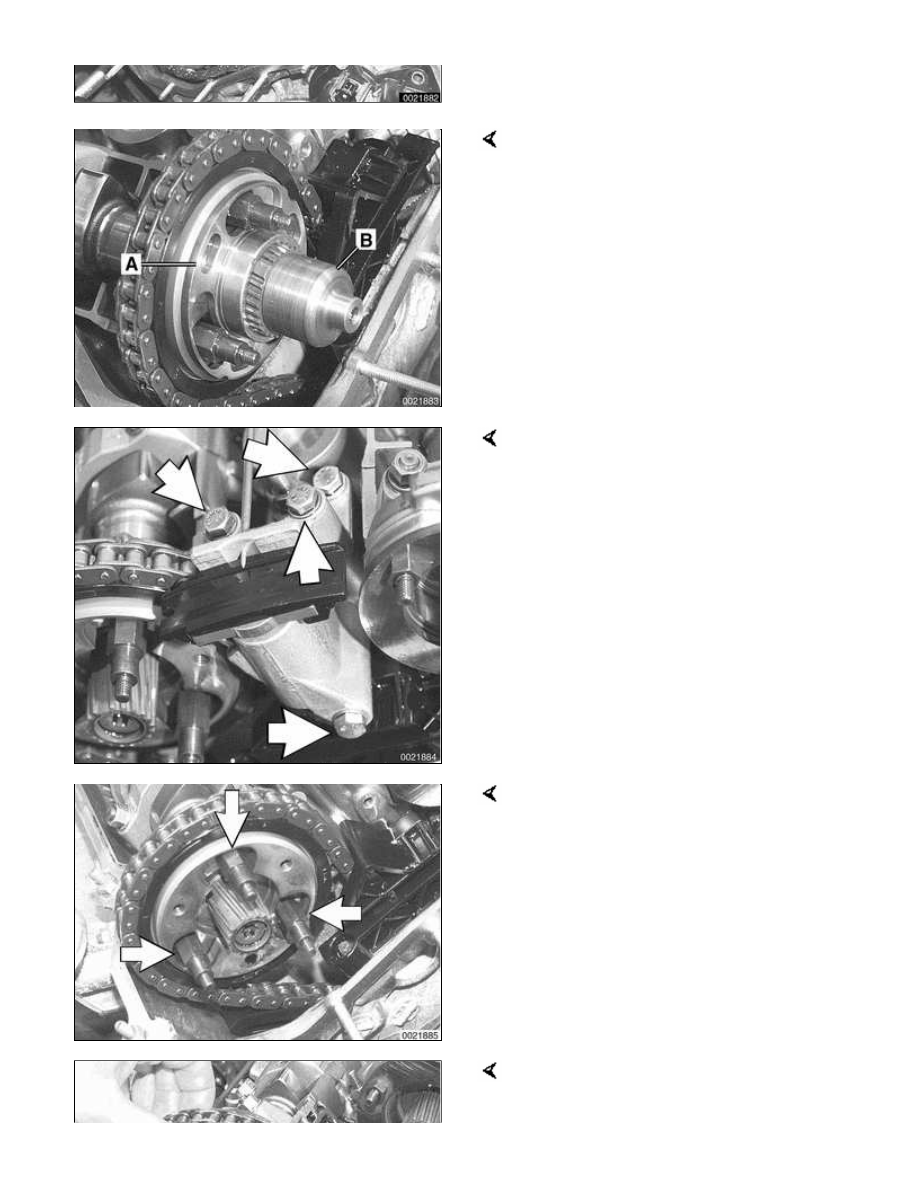

Remove exhaust camshaft splined
sleeve (A) and shaft (B).

Remove secondary chain tensioner
mounting bolts (arrows). Remove
tensioner while keeping locking pin in
place.

Remove primary chain sprocket
mounting studs (arrows) on exhaust
camshaft.

Lift primary chain sprocket off exhaust
camshaft. Remove sprocket from chain.
