82
Дисплей MMI
(дисплей передней панели управления, индикации и выдачи информации J685)
Используемый на Audi A3 ’13 дисплей MMI имеет толщину всего
одиннадцать миллиметров. Это обеспечивается тем, что
TFT-матрица, т. е. собственно сам экран, располагается
непосредственно на корпусе из сверхлёгкого магниевого сплава.
Дисплей выдвигается из передней панели и убирается в неё
с помощью электропривода.
Дисплей устанавливается в двух следующих вариантах:
для MMI Radio: 5,8-дюймовый цветной TFT-дисплей
•
с разрешением 400 x 240 пикселей;
для MMI Navigation plus: 7,0-дюймовый цветной
•
TFT-дисплей с разрешением 800 x 480 пикселей.
В механизм выдвижения дисплея MMI (механизм поворота
дисплея VX452) входят следующие электрические компоненты:
электродвигатель с датчиком Холла (электродвигатель
•
выдвигания/убирания дисплея V301);
два концевых выключателя (концевой выключатель
•
положения «Дисплей выдвинут» F330 и концевой
выключа тель положения «Дисплей убран» F331).
При выдвигании или убирании дисплея датчик Холла
регистрирует обороты электродвигателя и передаёт сигнал в БУ
электронной информационной системы 1 J794. Зная, сколько
оборотов сделал электродвигатель, блок управления вычисляет
положение дисплея. Кроме того, блок управления получает и
сигналы от обоих концевых выключателей. Система выдвигает и
убирает дисплей автоматически, при необходимости его можно
также выдвинуть или убрать нажатием клавиши дисплея E506.
Если при выдвинутом дисплее будет, например, в результате
лёгкого нажатия на дисплей сверху, замкнут концевой
выключатель положения «Дисплей выдвинут» F330, то система
включает электродвигатель и дисплей автоматически убирается.
Эта защитная функция предохраняет дисплей от повреждений
в результате внешних воздействий.
609_108
609_107
609_106
609_105
Концевой выключатель
положения «Дисплей выдвинут»
F330
Электродвигатель выдвигания/
убирания дисплея
V301
Концевой выключатель
положения «Дисплей убран»
F331

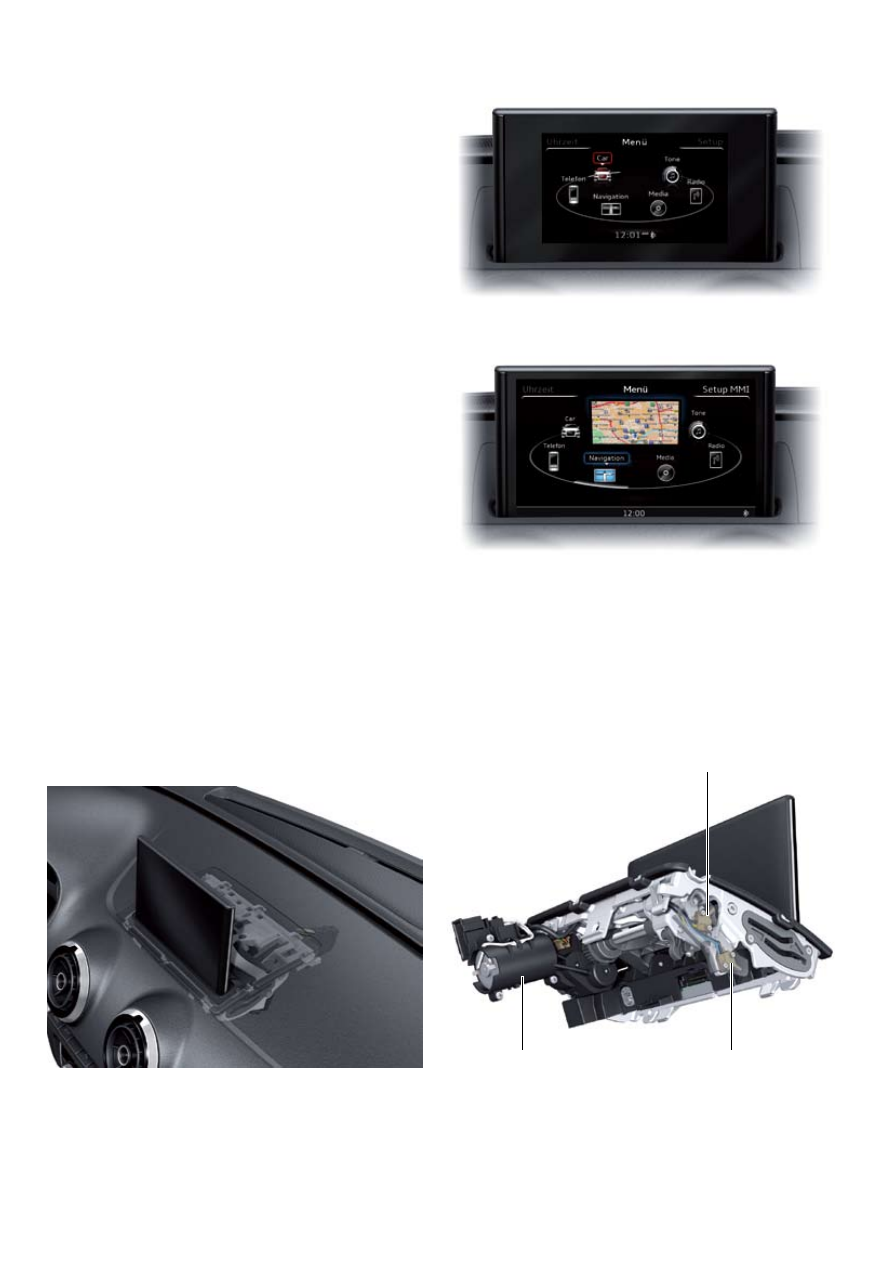

5,8-дюймовый цветной TFT-дисплей для MMI Radio
7,0-дюймовый цветной TFT-дисплей
для MMI Navigation plus
Дисплей MMI
Механизм выдвигания и убирания дисплея MMI
