14
Компоненты

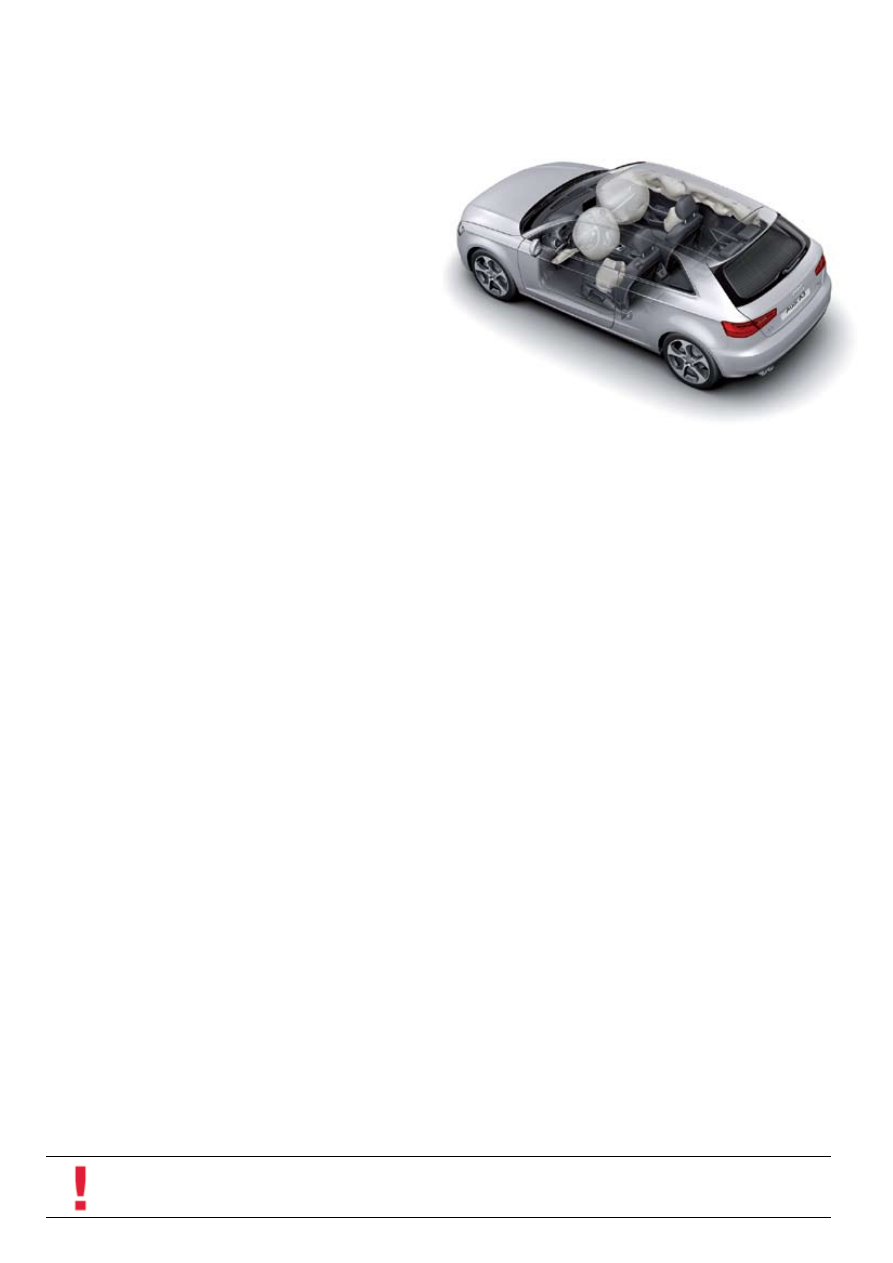

В системы пассивной безопасности и защиты пешеходов
на Audi A3 ’13 входят следующие компоненты/подсистемы:
блок управления подушек безопасности;
•

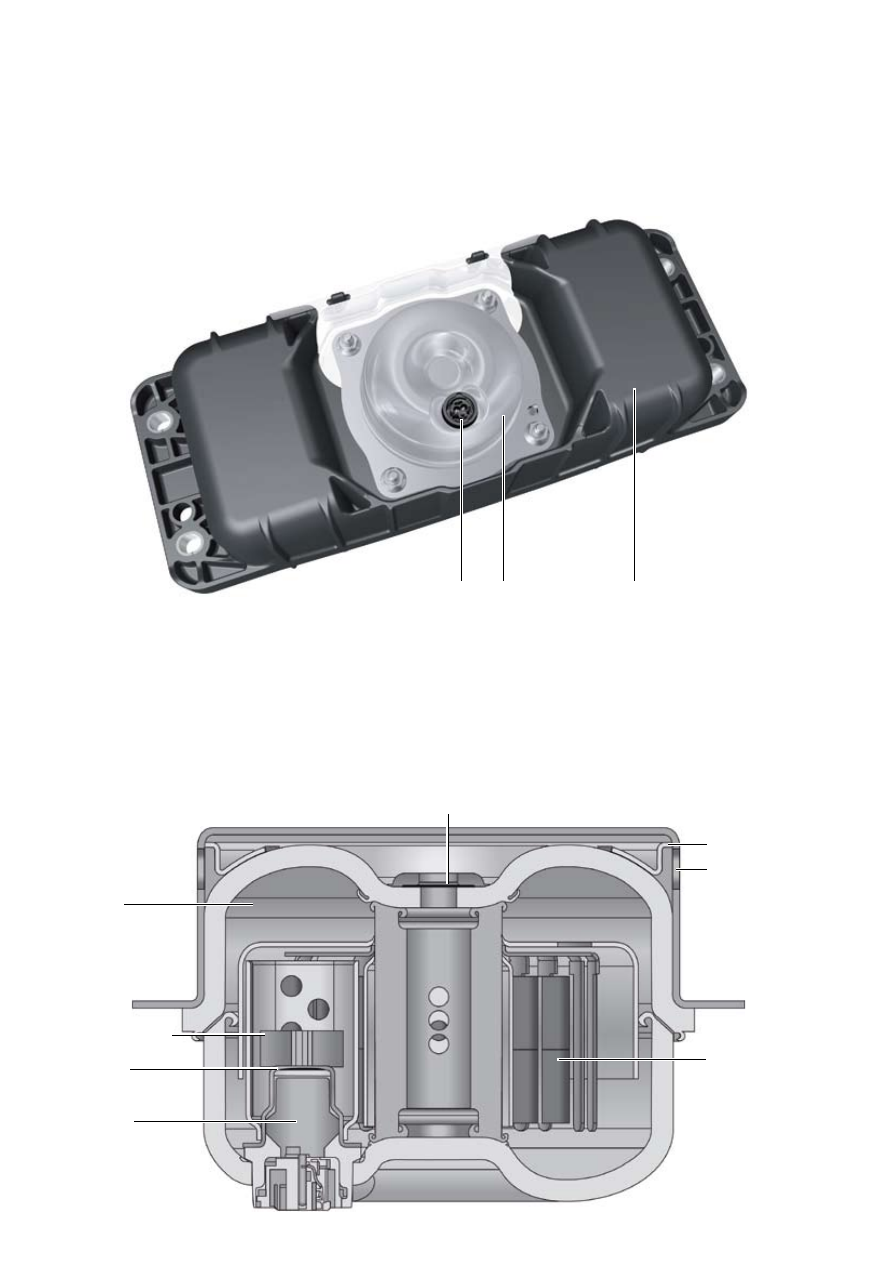

подушки безопасности водителя и переднего пассажира;
•
передние боковые подушки безопасности;
•
верхние подушки безопасности;
•

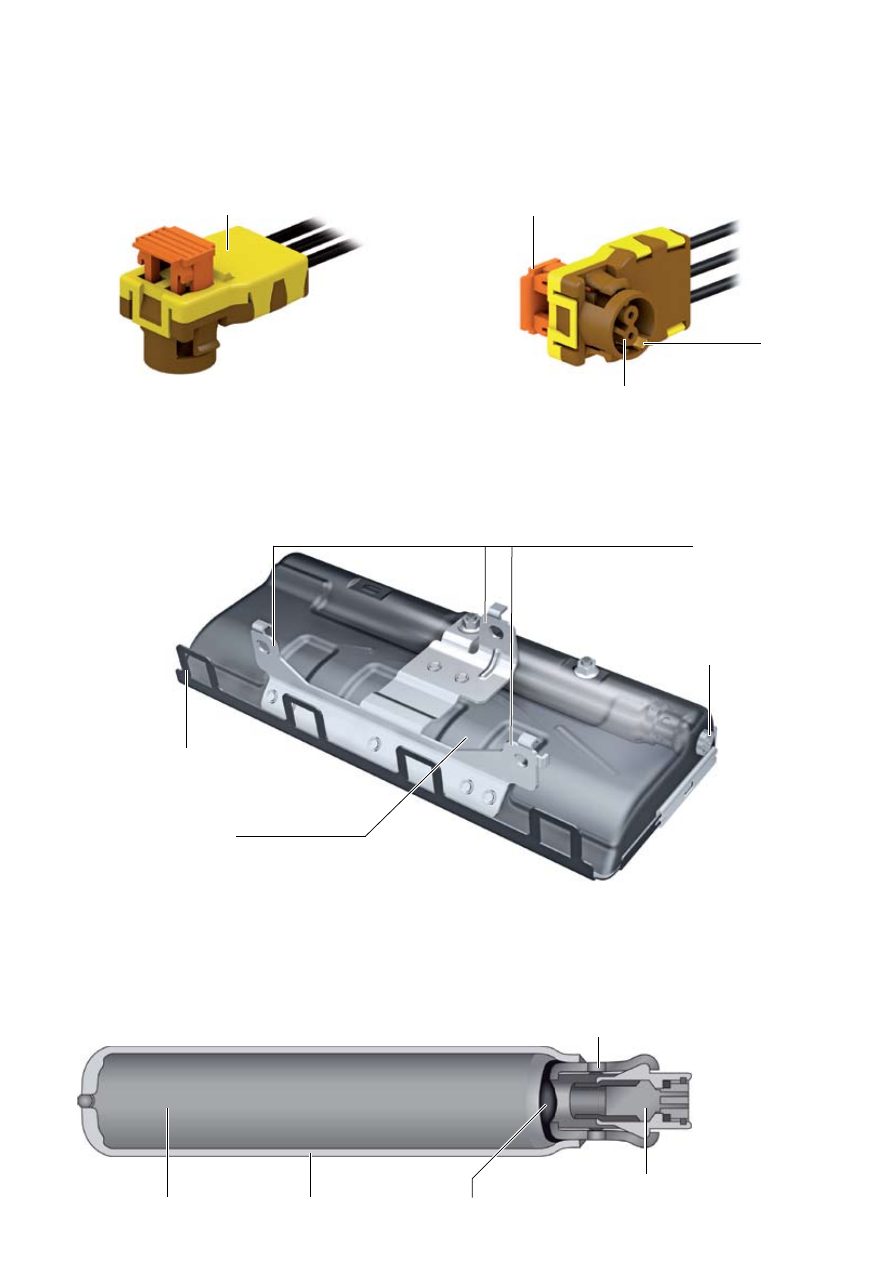

подушка безопасности для ног водителя;
•
датчик удара фронтальной подушки безопасности;
•
датчики удара боковых подушек безопасности в дверях;
•
датчики удара боковых подушек безопасности в стойках C;
•
датчики удара системы защиты пешеходов в облицовке
•
переднего бампера;
инерционные катушки передних ремней безопасности,
•
с электрическими и пиротехническим преднатяжителями;
предупреждение о непристёгнутых ремнях для всех сидений;
•
выключатели замков ремней безопасности для всех
•
посадочных мест;
датчик занятости сиденья переднего пассажира;
•
пиропатрон системы защиты пешеходов.
•
Дополнительное оборудование
Дополнительно автомобиль может быть оборудован замком-
выключателем для отключения подушки безопасности
переднего пассажира с соответствующей контрольной лампой.
По причине различий в требованиях и законодательных
нормативах, принятых в разных странах, комплектация систем
безопасности может
значительно отличаться.

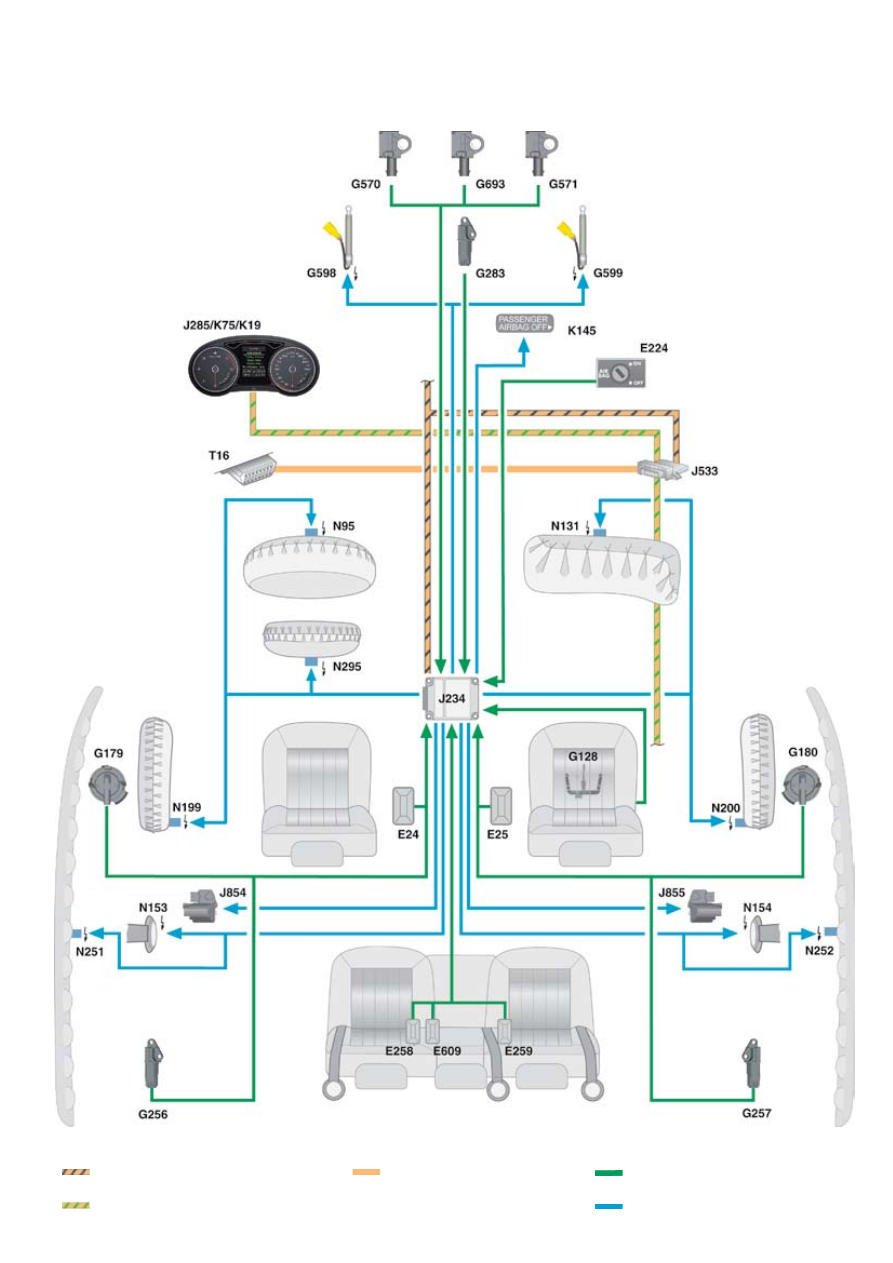

Условные обозначения к иллюстрации на стр. 15:
E24 выключатель замка ремня безопасности водителя
E25 выключатель замка ремня безопасности переднего пассажира
E224 выключатель с замком для отключения подушки
безопасности переднего пассажира (опция)
E258 выключатель замка заднего ремня безопасности
со стороны водителя
E259 выключатель замка заднего ремня безопасности
со стороны переднего пассажира
E609 выключатель замка заднего центрального ремня безопасности
G128 датчик занятости сиденья переднего пассажира
G179 датчик удара боковой подушки безопасности водителя
G180 датчик удара боковой подушки безопасности переднего
пассажира
G256 датчик удара задней боковой подушки безопасности со
стороны водителя (стойка С)
G257 датчик удара задней боковой подушки безопасности со
стороны переднего пассажира (стойка С)
G283 датчик удара для фронтальной подушки безопасности
водителя (передняя несущая панель)
G570 датчик удара, сторона водителя, система защиты
пешеходов
G571 датчик удара, сторона переднего пассажира, система
защиты пешеходов
G598 пиропатрон 1 системы защиты пешеходов
G599 пиропатрон 2 системы защиты пешеходов
G693 центральный датчик удара системы защиты пешеходов
J234 блок управления подушек безопасности
J285 блок управления комбинации приборов
J533 диагностический интерфейс шин данных
J854 блок управления преднатяжителя переднего левого РБ
(доп. оборудование)
J855 блок управления преднатяжителя переднего правого
(доп. оборудование)
K19 контрольная лампа предупреждения о непристёгнутых РБ
K75 контрольная лампа подушек безопасности
K145 контрольная лампа отключения подушки безопасности
переднего пассажира, PASSENGER AIRBAG OFF (доп.
оборудование)
N95 пиропатрон подушки безопасности водителя
N131 пиропатрон 1 подушки безопасности переднего пассажира
N153 пиропатрон 1 преднатяжителя ремня водителя
N154 пиропатрон 1 преднатяжителя ремня переднего пассажира
N199 пиропатрон боковой подушки безопасности водителя
N200 пиропатрон боковой подушки безопасности переднего
пассажира
N251 пиропатрон верхней подушки безопасности водителя
N252 пиропатрон верхней подушки безопасности переднего
пассажира
N295 пиропатрон подушки безопасности для ног водителя
T16 разъём, 16-контактный, диагностический разъём
Примечание
Иллюстрации, приведённые в разделе «Системы пассивной безопасности», являются схематическими и служат только
для более наглядного представления материала.
609_007
Пассивная безопасность
