Audi A8 (1994-1999 год). Руководство - часть 94





Снятие

Предупреждения

Слитую охлаждающую жидкость необходимо собрать и утилизировать.
При  открывании  крышки  расширительного  бачка  на  горячем  двигателе  необходимо  соблюдать
осторожность,  так  как  выходящие  пары  могут  привести  к  сильным  ожогам.  Для  этого  закройте  крышку
расширительного бачка толстым слоем ткани и медленно отвинтите крышку до появления шипящего звука.
После прекращения шипения медленно отвинтите и снимите крышку с расширительного бачка.

Установите под двигателем приемный поддон VAG 1306 для сбора охлаждающей жидкости.
Откройте крышку расширительного бачка.
Снимите

передний бампер

.

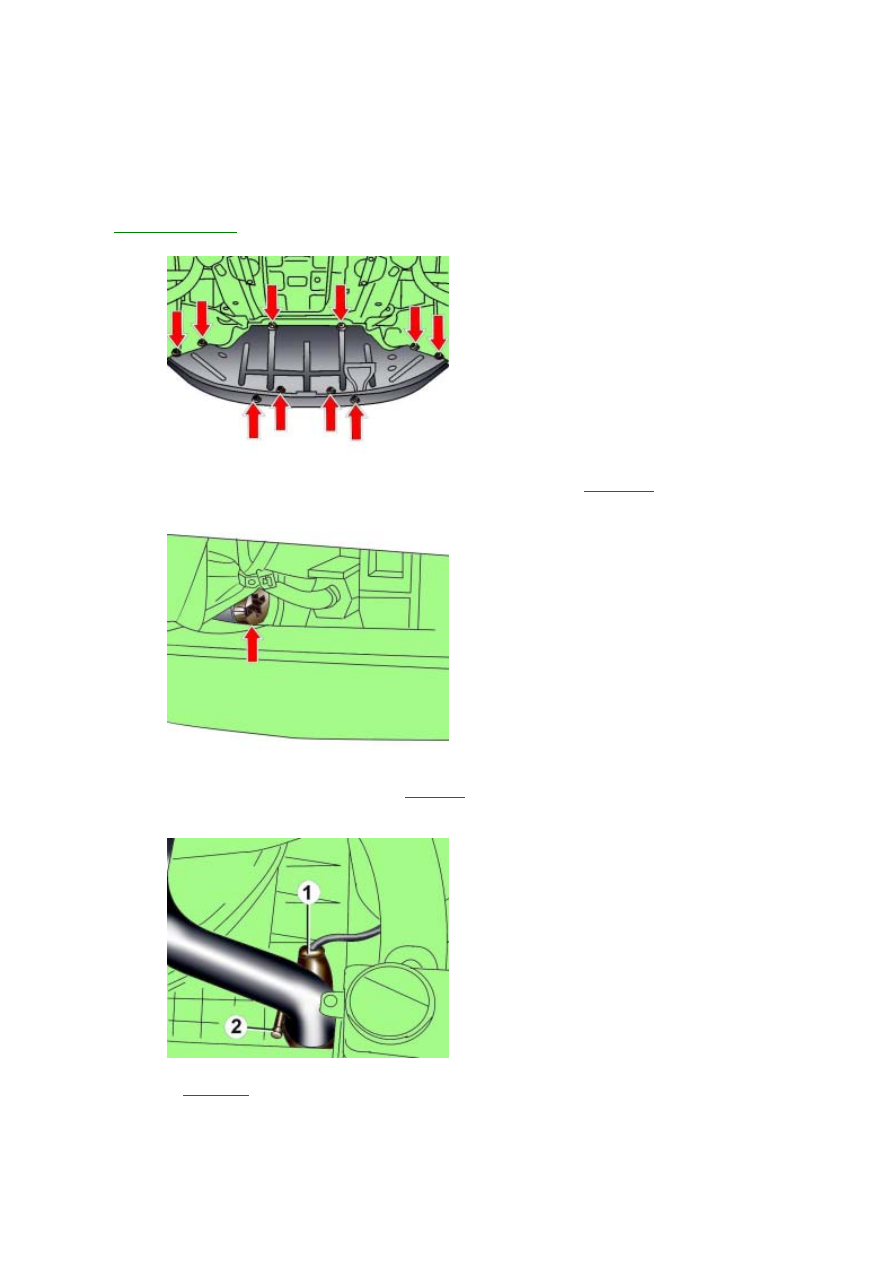

Рис. 3.1–1. Расположение
фиксаторов крепления нижнего
брызговика моторного отсека

Освободите фиксаторы и снимите нижний брызговик моторного отсека (см.

рис. 3.1–1

).

Рис. 7–5. Расположение пробки
сливного отверстия  радиатора

Вывинтите  резьбовую  пробку  из  радиатора  (см.

рис.  7–5

)  и  слейте  охлаждающую  жидкость.  Для  того  чтобы

охлаждающая жидкость не проливалась, вместо резьбовой пробки вставьте шланг.

Рис. 7–31. Расположение
электрического разъема (1)
термодатчика включения
вентилятора и хомута (2)
крепления шланга системы
охлаждения

Ослабьте хомут 2 (

рис. 7–31

), снимите шланг и слейте охлаждающую жидкость.

В левой нижней части радиатора отсоедините электрический разъем 1 термодатчика включения вентилятора.

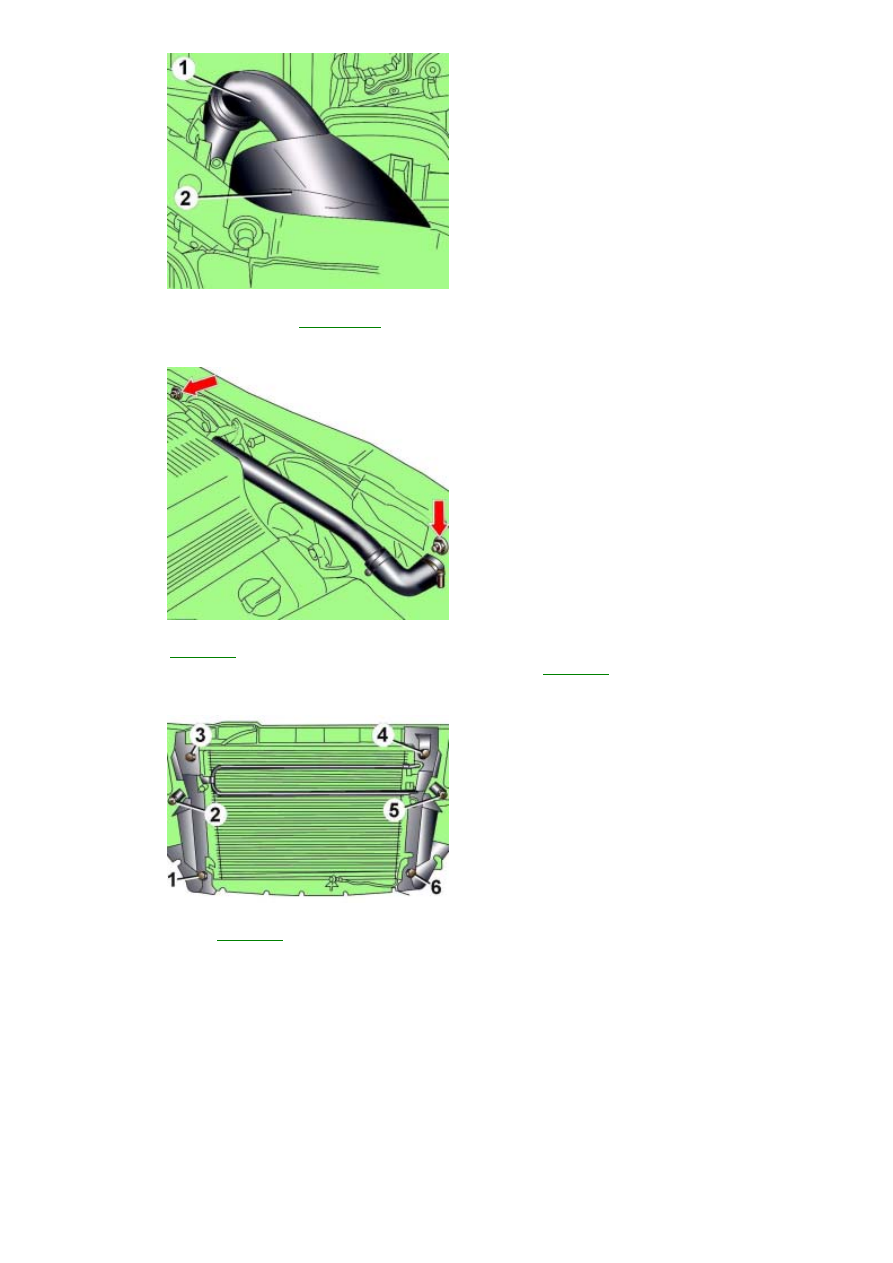

Рис. 3.1–10. Расположение
воздушного патрубка (1) и
воздухозаборника (2) около
передней поперечины двигателя

Отделите  воздухозаборник   2   (см.

рис.  3.1–10

)  от  передней  поперечины  и  снимите  его  вместе  с  воздушным

патрубком 1.

Рис. 7–32. Расположение гаек
верхнего крепления к передней
поперечине и хомута крепления
шланга к радиатору

Ослабьте хомут (

рис. 7–32

) и снимите верхний шланг с радиатора.

Вывинтите две гайки верхнего крепления к передней поперечине (см.

рис. 7–32

).

Снимите с фар декоративные накладки.

Рис. 7–33. Расположение винтов
крепления (2, 5) кронштейнов
декоративных накладок фар  и
гаек (1, 3, 4, 6) крепления
радиатора

Вывинтите винты 2 и 5 (

рис. 7–33

)   крепления кронштейнов декоративных накладок фар

Отвинтите четыре гайки крепления  1, 3, 4 и 6 радиатора.

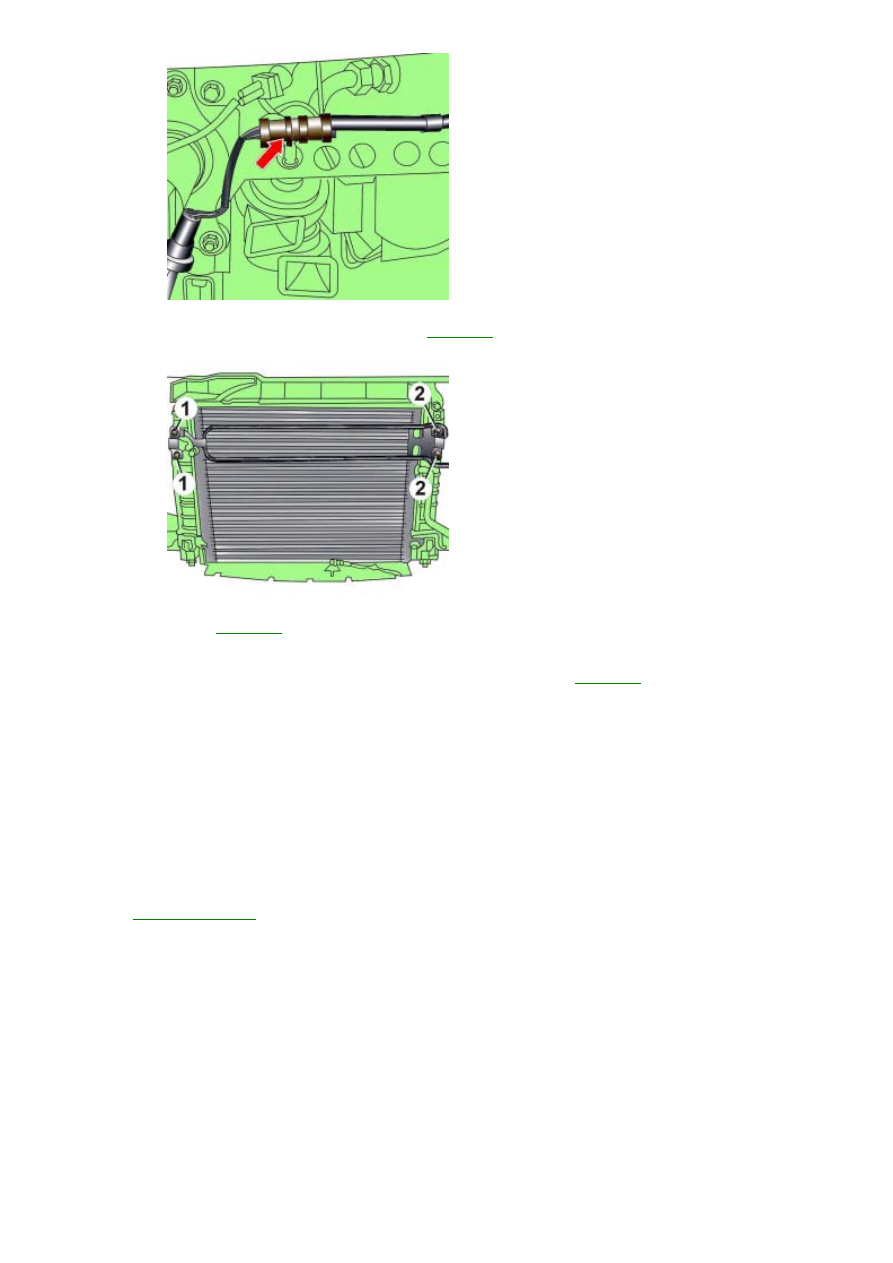

Рис. 7–34. Расположение
электрического разъема

Отсоедините электрический разъем за левой фарой (

рис. 7–34

)

Рис. 7–35. Расположение болтов
(1, 2) крепления теплообменника

Отвинтите болты 1 и 2 (

рис. 7–35

) крепления теплообменника.

Отвинтите трубку системы охлаждения системы усилителя рулевого управления и, не отсоединяя, переместите
ее в сторону.
Отвинтите две гайки в нижней части радиатора, показанные стрелками на

рис. 7–35

Снимите теплообменник с кронштейна и переместите его в сторону.
Отклоните радиатор и извлеките его вверх из моторного отсека.

Проверка

Если  радиатор  снимался  в  связи  с  уменьшением  пропускной  способности,  промойте  его  струей  воды  в  двух
направлениях и  продуйте снаружи сжатым воздухом.
Если  радиатор  протекает,  не  пытайтесь  заваривать  или  запаивать  место  протечки,  так  как  при  этом  будут
повреждены пластмассовые детали радиатора.
Незначительная течь радиатора может быть устранена с помощью герметика.
Проверьте состояние нижних резиновых опор радиатора и при необходимости замените их.

Установка

Установка проводится в последовательности, обратной снятию.
Установите

передний бампер

.

Залейте охлаждающую жидкость.
