Audi A8 (1994-1999 год). Руководство - часть 92

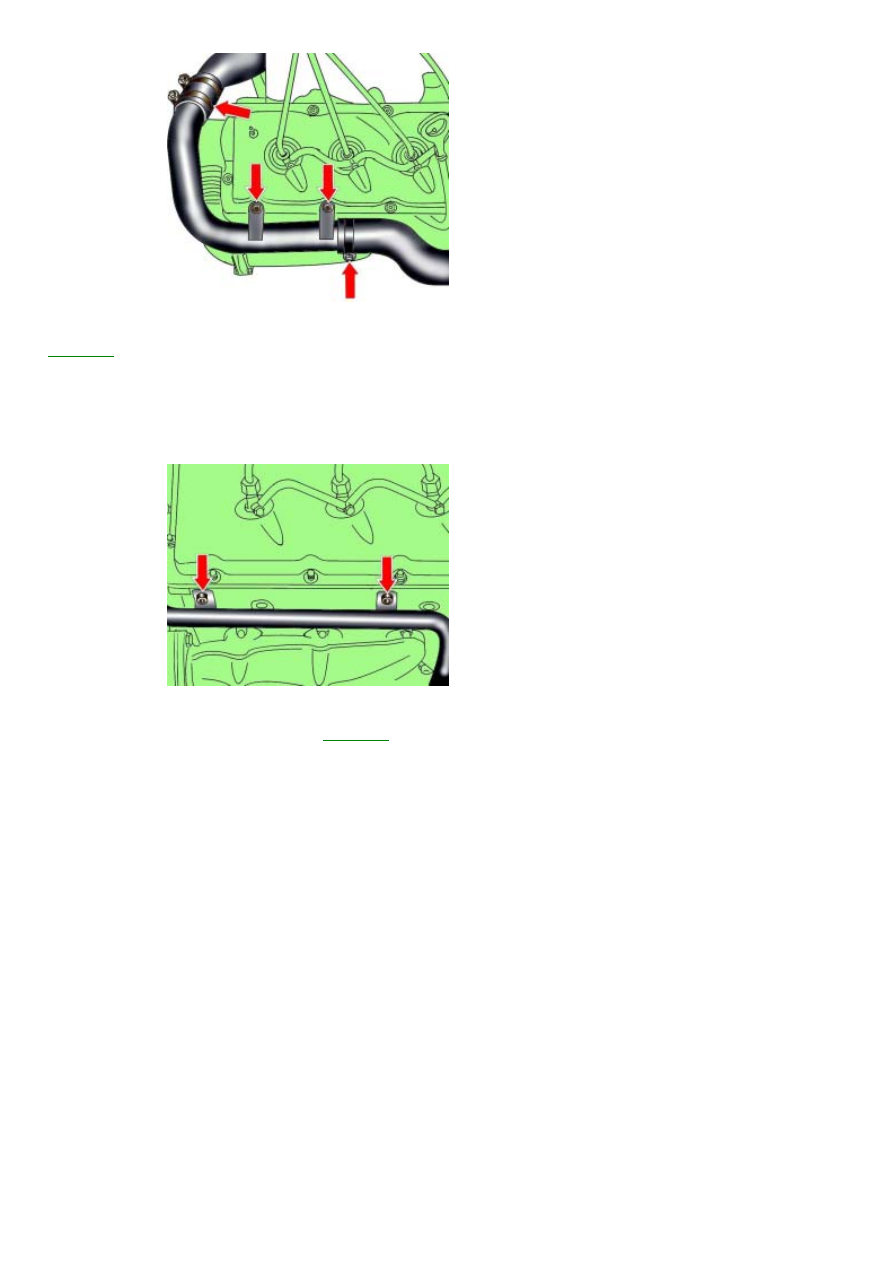

Рис. 7–22. Расположение хомутов
и болтов крепления воздушного
патрубка соединяющего
турбокомпрессор и охладитель
воздуха дизельного двигателя 2,5
л

Ослабьте хомуты, отвинтите болты и снимите воздушный патрубок с турбокомпрессора и охладителя воздуха (

рис. 7–22

).

Отсоедините электрические разъемы со стороны левой секции трубы системы охлаждения.
Ослабьте хомут и отсоедините заднюю секцию трубы системы охлаждения.
Отсоедините  переднюю  трубу  системы  охлаждения  дополнительного  обогревателя  от  трубы  системы
охлаждения.
Отвинтите болт крепления трубы системы охлаждения к промежуточному элементу турбокомпрессора.

Рис. 7–23. Расположение болтов
крепления правой секции трубы
системы охлаждения к головке
блока цилиндров дизельного
двигателя 2,5 л

Отвинтите болты крепления правой секции трубы системы охлаждения к головке блока цилиндров, поверните
трубу вверх и снимите ее с двигателя (

рис. 7–23

).

Установка

Установка проводится в последовательности, обратной снятию.
Залейте в систему охлаждения охлаждающую жидкость.

Снятие

Слейте охлаждающую жидкость.
Снимите кронштейн масляного фильтра.
Отвинтите  болты  крепления  центральной  секции  трубы  системы  охлаждения  и,  потянув,  снимите  трубу  с
двигателя.

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.
Смажьте новое уплотнительное кольцо составом G 012 A8 D и установите на переднюю секцию трубы системы
охлаждения.
Установите кронштейн масляного фильтра.
Залейте охлаждающую жидкость.

Снятие

Слейте охлаждающую жидкость.
Снимите зубчатый ремень.

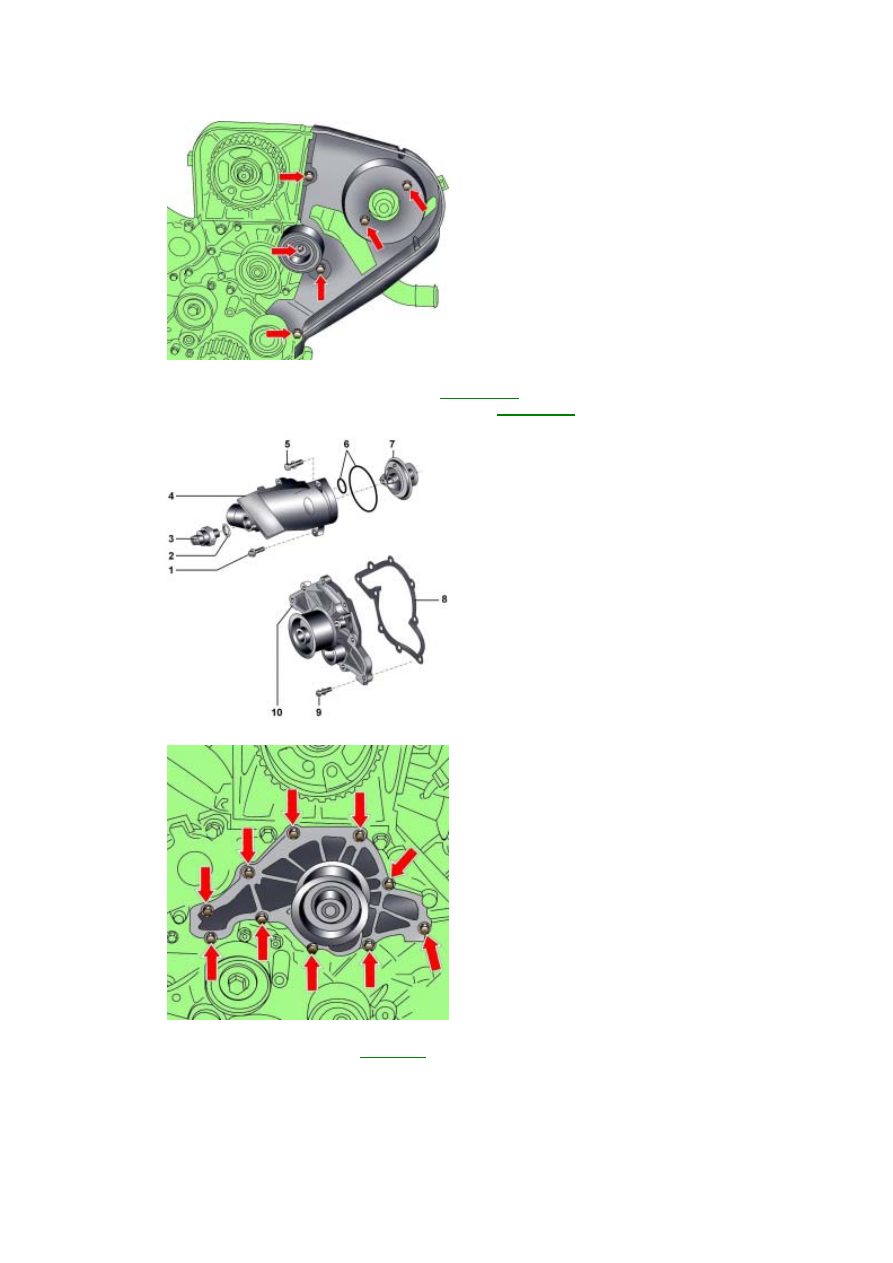

Рис. 3.4–55. Расположение болтов
крепления направляющего ролика
и заднего кожуха зубчатого ремня

Отвинтите болт крепления направляющего ролика (см.

рис. 3.4–55

).

Отвинтите болты и снимите задний кожух зубчатого ремня (см.

рис. 3.4–55

).

Рис. 7–24. Водяной насос и
термостат автомобилей с
дизельными двигателями 3,3 л: 1
– болт, 10 Н·м; 2 – уплотнительное
кольцо; 3 – датчик температуры
охлаждающей жидкости, 25 Н·м; 4
– корпус термостата; 5 – болт, 22
Н·м; 6 – уплотнительные кольца; 7
– термостат; 8 - прокладка; 9 –
болт, 10 Н·м; 10 – водяной насос

Рис. 7–25. Расположение болтов
крепления водяного насоса на
дизельных двигателях 3,3 л

Отвинтите болты и снимите водяной насос (

рис. 7–25

).

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.
При установке необходимо использовать новое уплотнительное кольцо и прокладки.
При установке термостата клапан для удаления воздуха должен располагаться сверху.
Проворачивая вал водяного насоса, проверьте состояние подшипников водяного насоса и при необходимости
замените их.
Установите зубчатый ремень.
Залейте охлаждающую жидкость.
