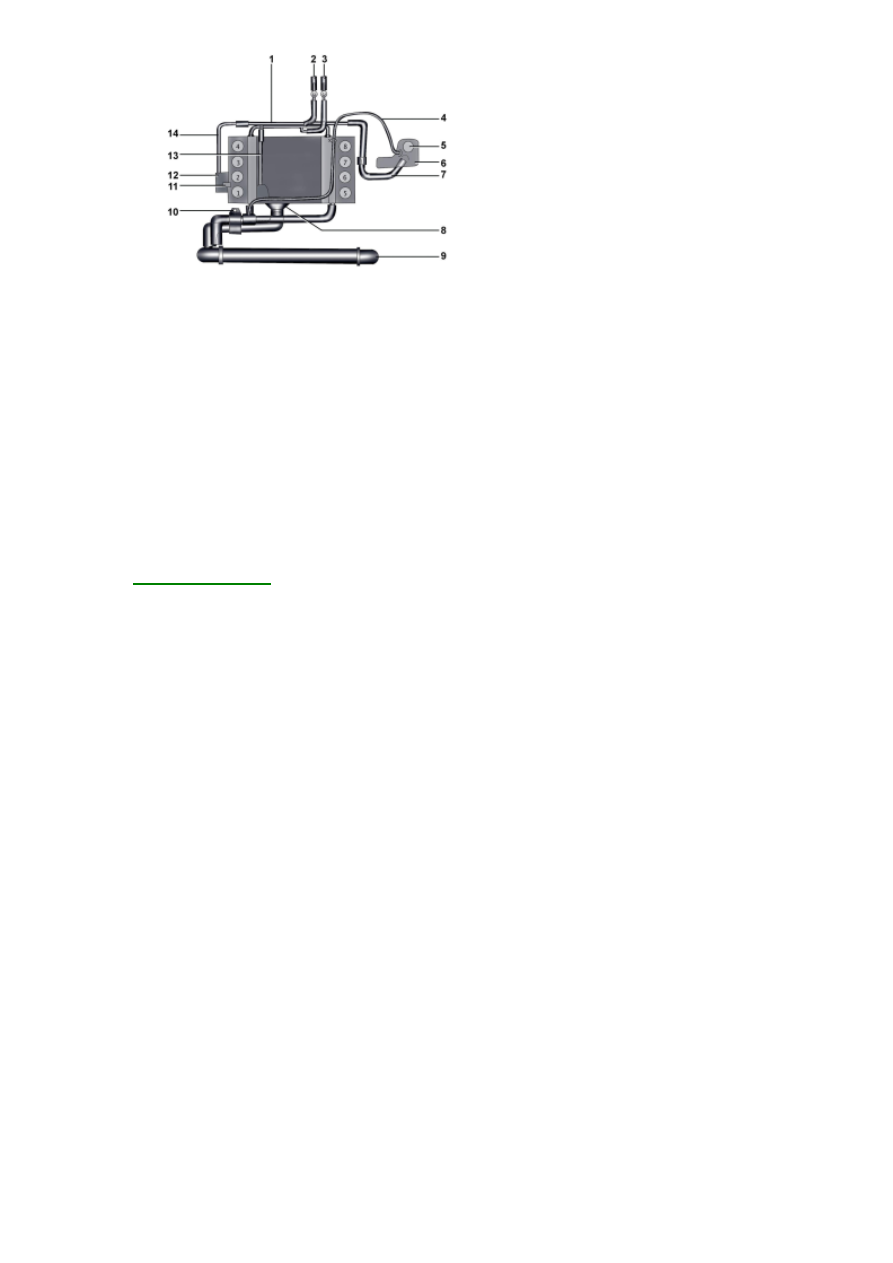

Рис. 7–14. Элементы системы
охлаждения бензиновых
двигателей 3,7 и 4,2 л: 1 – задняя
секция трубы системы
охлаждения; 2 – от системы
отопления, с выпускным
клапаном; 3 – к системе
отопления, с выпускным
клапаном; 4 – возвратный шланг;
5 – крышка расширительного
бачка; 6 – расширительный бачок;
7 – наполнительный шланг; 8 –
термостат; 9 – радиатор; 10 –
кронштейн для шлангов
охлаждающей жидкости; 11– труба
охлаждающей жидкости; 12 –
масляный теплообменник; 13 –
труба охлаждающей жидкости; 14
– труба охлаждающей жидкости
масляного теплообменника

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.
Перед установкой очистите гнездо для уплотнительного кольца.
При  установке  необходимо  использовать  новое  уплотнительное  кольцо,  предварительно  смазав  его
антикоррозионным средством G12.
Вдвиньте трубу в отверстие блока цилиндров и закрепите ее болтом.
Установите

впускной коллектор

.

Залейте охлаждающую жидкость.

Снятие

Слейте охлаждающую жидкость.
Снимите зубчатый ремень.
Снимите механизм натяжения зубчатого ремня.

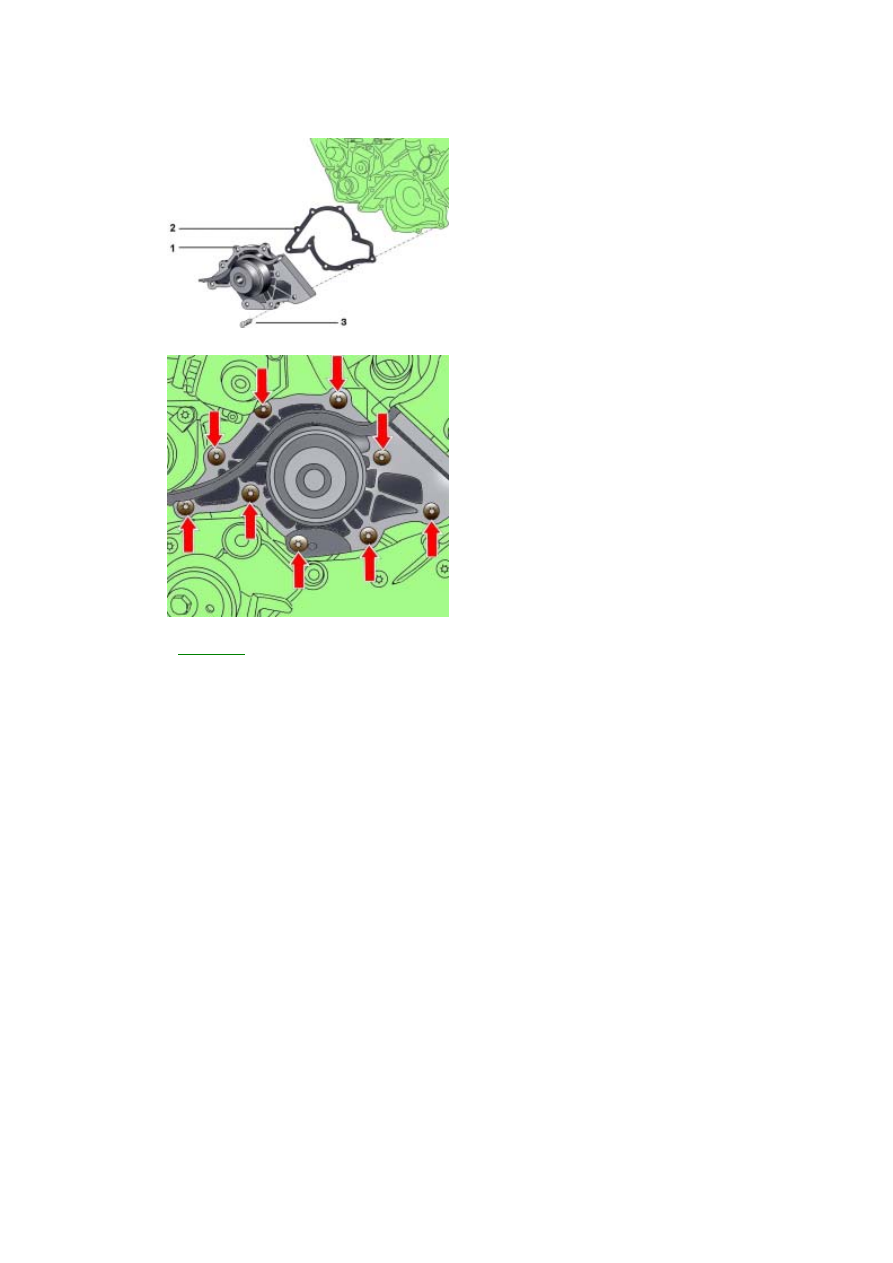

Рис. 7–15. Водяной насос
бензиновых двигателей 3,7 и 4,2 л:
1 – водяной насос; 2 – прокладка;
3 – болт, 10 Н·м

Рис. 7–16. Расположение болтов
крепления водяного насоса
бензиновых двигателей 3,7 и 4,2 л

Отвинтите болты (

рис. 7–16

) и снимите водяной насос.

Установка

Установка проводится в последовательности, обратной снятию.
Залейте охлаждающую жидкость.

Термостат расположен в передней правой части двигателя под впускным коллектором.

Примечания
Проворачивая  вал  водяного  насоса,  проверьте  состояние  подшипников  водяного  насоса  и  при
необходимости замените их.

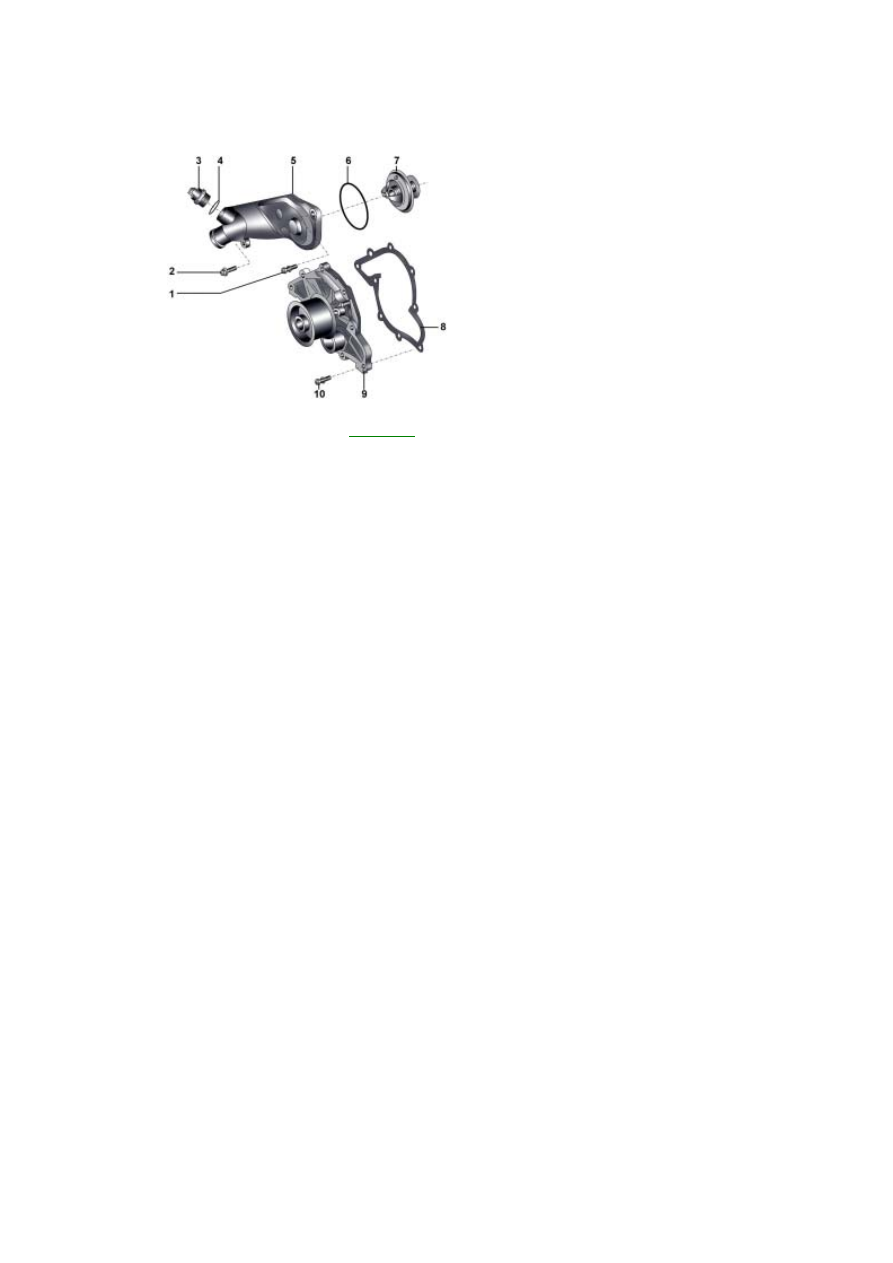

Рис. 7–17. Водяной насос и
термостат автомобилей с
дизельными двигателями 2,5 л: 1,
2, 10 – болты, 10 Н·м; 3 – датчик
температуры охлаждающей
жидкости G2/ G62; 25 Н·м; 4 –
уплотнительное кольцо; 5 –
корпус термостата; 6 –
уплотнительное кольцо; 7 –
термостат; 8 – прокладка; 9 –
водяной насос

Перед ввинчиванием на резьбу болта 1 (

рис. 7–17

) необходимо нанести контровочный состав D 000 600 A2.

Снятие

Слейте охлаждающую жидкость.
Снимите зубчатый ремень.
Снимите переднюю секцию впускного коллектора.

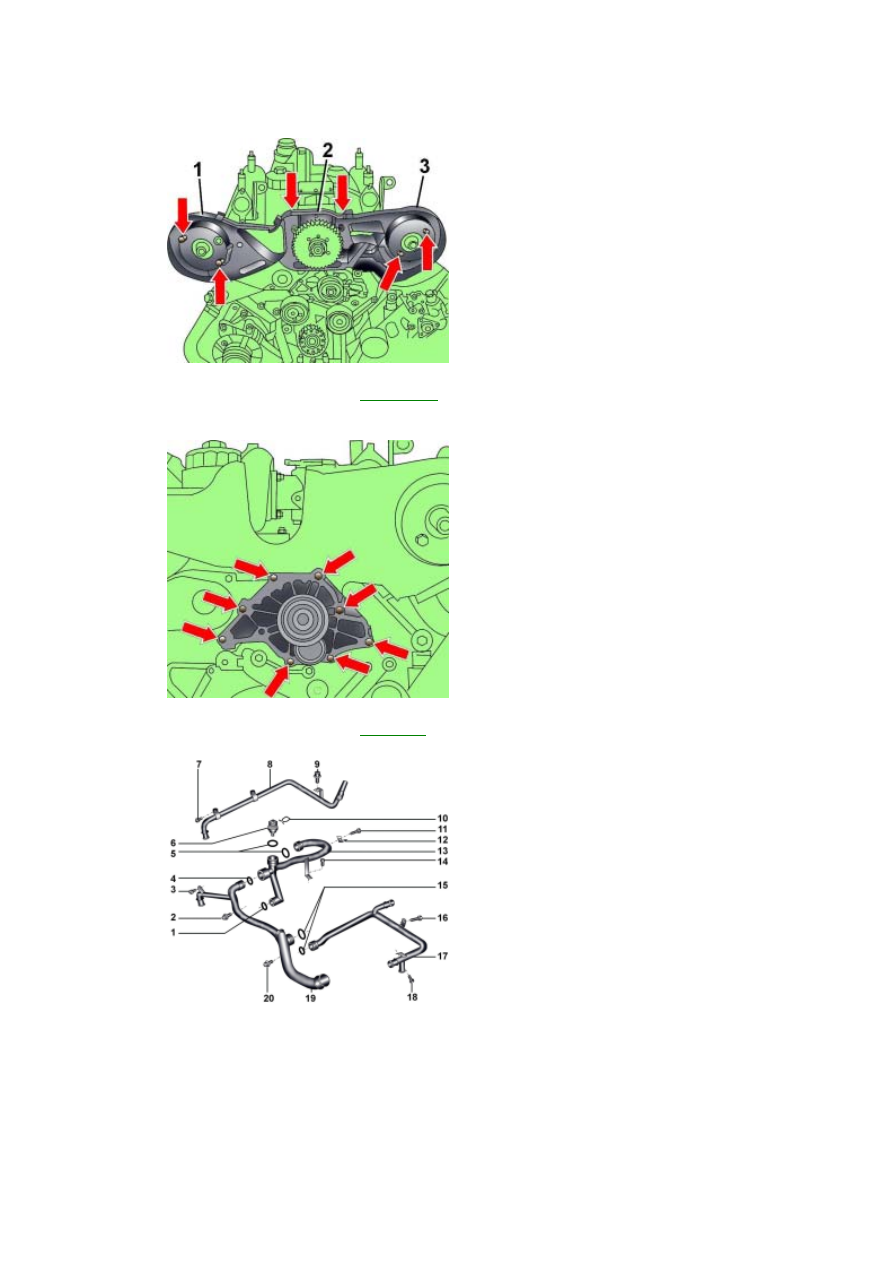

Рис. 3.3–58. Расположение винтов
крепления левого (1), верхнего (2)
и правого (3) кожухов зубчатого
ремня

Отверните винты и снимите верхнюю 2 (см.

рис. 3.3–58

). секцию кожуха зубчатого ремня

Отвинтите винты и снимите левый и правый кожухи зубчатого ремня 1 и 3.

Рис. 7–18. Расположение болтов
крепления водяного насоса
дизельного двигателя 2,5 л

Отвинтите болты и снимите водяной насос (

рис. 7–18

).

Рис. 7–19. Трубы системы
охлаждения дизельного двигателя
2,5 л: 1 – уплотнительное кольцо;
2 – болт, 22 Н·м; 3 – болт, 10 Н·м; 4
– уплотнительное кольцо; 5 –
уплотнительные кольца; 6 –
датчик температуры
охлаждающей жидкости  Г2/ Г62; 7
– болт, 10 Н·м; 8 – правая секция
трубы; 9 – болт, 22 Н·м; 10 –
пружинный фиксатор; 11 – болт,
10 Н·м; 12 – держатель; 13 –
центральная секция трубы; 14 –
болт, 10 Н·м; 15 – уплотнительные
кольца; 16 – болт, 10 Н·м; 17 –
задняя секция трубы; 18 – болт, 10
Н·м; 19 – передняя секция трубы;
20 – болт, 10 Н·м
