Audi A8 (1994-1999 год). Руководство - часть 87





Выньте указатель (щуп) уровня моторного масла.
Слейте из двигателя

моторное масло

.

Отверните винты и снимите звукоизолирующую панель двигателя.
Отвинтите болты и снимите масляный поддон.

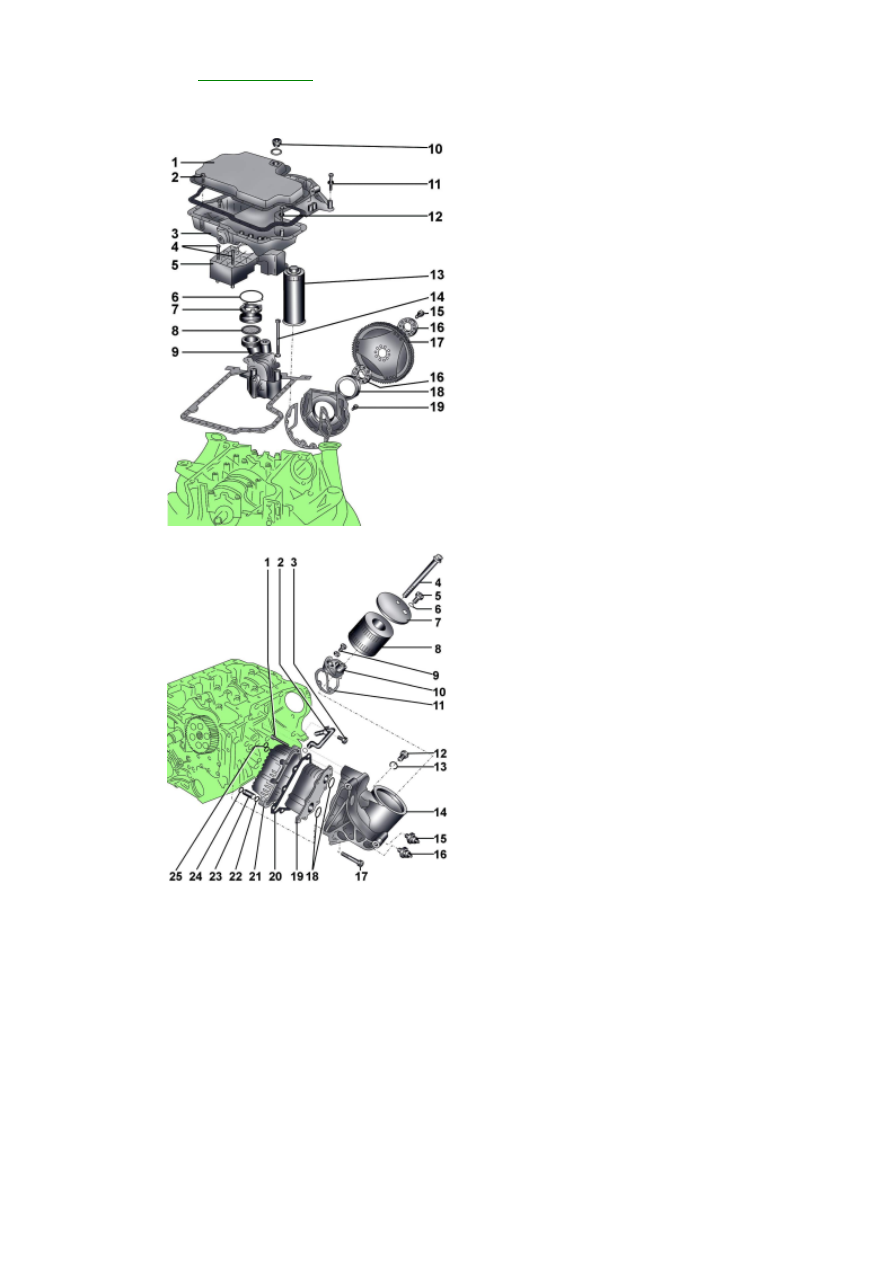

Рис. 6–22. Элементы системы
смазки  бензиновых двигателей
3,7 и 4,2 л: 1 – нижняя секция
масляного поддона;
2 – болт, 10 Н·м; 3 – верхняя
секция масляного поддона; 4 –
болты, 10 Н·м; 5 – успокоитель; 6 –
стопорное кольцо; 7 – резиновый
элемент; 8 – сетчатый фильтр; 9 –
масляный насос; 10 – болт, 35 Н·м;
11 – болт, 25 Н·м; 12 – болт, 10 Н·м;
13 – масляный фильтр, 15 Н·м; 14
– болт, 25 Н·м; 15 – болт, 60 Н·м +
довернуть на угол 90°; 16 –
пластина; 17 – ведущий диск; 18 –
уплотнительное кольцо; 19 – болт,
10 Н·м

Рис. 6–23. Масляный фильтр и
теплообменник бензиновых
двигателей 3,7 и 4,2 л: 1 – болт, 20
Н·м; 2 – выходная труба системы
охлаждения;3 – болт, 10 Н·м; 4 –
болт, 25 Н·м; 5 – болт, 50 Н·м; 6 –
уплотнительное кольцо; 7 – кожух
масляного фильтра; 9 – болт, 10
Н·м; 10 – основание с
предохранительным клапаном
масляного фильтра и масляным
теплообменником; 11 – прокладка;
12 – болт, 50 Н·м; 13 –
уплотнительное кольцо; 14 –
корпус масляного фильтра и
масляного теплообменника; 15 –
датчик аварийного давления
масла, 1,8 бар; 16 – датчик
аварийного давления масла, 0,3
бар; 17 – болт, 25 Н·м; 18 –
уплотнительные кольца; 19 –
масляный теплообменник с
циркуляцией охлаждающей
жидкости; 20 – прокладка; 21 –
корпус масляного
теплообменника; 22 –
уплотнительное кольцо; 23 –
соединительная втулка для
охлаждающей жидкости; 24 –
уплотнительное кольцо; 25 –
уплотнительное кольцо

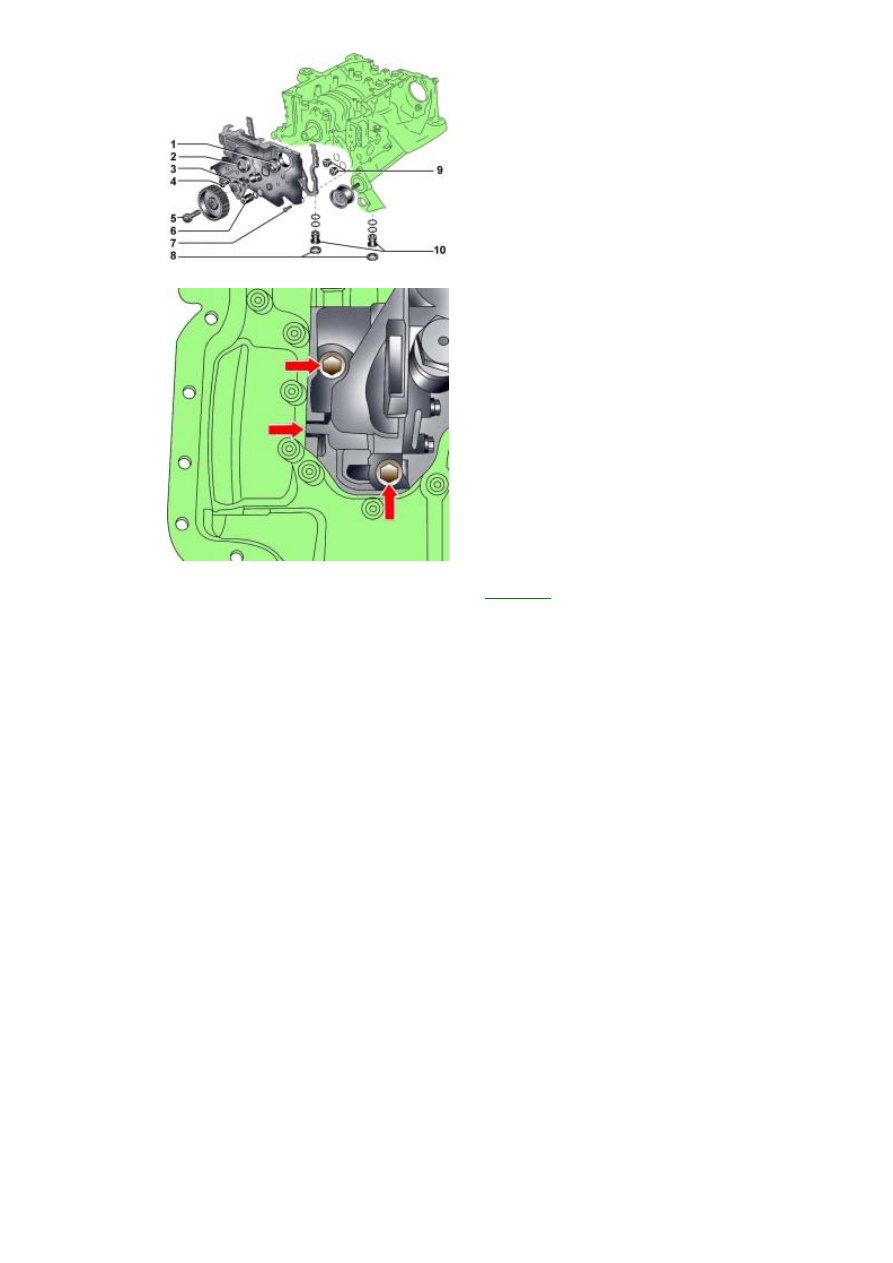

Рис. 6–24. Масляный насос
бензиновых двигателей 3,7 и 4,2 л:
1 – уплотнительное кольцо
масляного насоса; 2 – сальник
коленчатого вала; 3 – масляный
насос; 4 – болт, 10 Н·м; 5 – болт, 80
Н·м; 6 – болт, 35 Н·м; 7 – болт, 10
Н·м; 8 – стопорные кольца; 9 –
заглушки, 35 Н·м,  10 – клапаны

Рис. 6–25. Расположение болтов
крепления масляного насоса
бензиновых двигателей 4,2 л

Отвинтите болты крепления и снимите вниз масляный насос (

рис. 6–25

).

Общие сведения
Термостат
Замена охлаждающей жидкости
Водяной насос бензиновых двигателей 2,8 л
Соединительные трубы системы охлаждения
Водяной насос бензиновых двигателей 3,7 и 4,2 л
Термостат бензиновых двигателей 3,7 и 4,2 л
Водяной насос  дизельных двигателей 2,5 л
Термостат дизельного двигателя 2,5 л
Передняя секция трубы системы охлаждения дизельного двигателя 2,5 л
Левая секция трубы системы охлаждения  дизельного двигателя 2,5 л
Правая секция трубы системы охлаждения  дизельного двигателя 2,5 л
Центральная секция трубы системы охлаждения дизельного двигателя 2,5 л
Водяной насос дизельных двигателей 3,3 л
Термостат дизельных двигателей  3,3 л
Передняя средняя труба системы охлаждения дизельного двигателя 3,3 л
Левая средняя труба  системы охлаждения дизельного двигателя 3,3 л
Радиатор

Система  охлаждения  закрытая  жидкостная,  включает  в  себя  водяной  насос  с  приводом  вспомогательным
ремнем  от  коленчатого  вала,  вентилятор  радиатора  с  термовязкостной  муфтой  или  электрическим  приводом,
радиатор,  расширительный  бачок,  термостат,  радиатор  отопителя,  шланги  и  переключатели.  При  пуске
холодного  двигателя  охлаждающая  жидкость  не  поступает  в  радиатор,  так  как  клапан  термостата  закрыт,  а
циркулирует  по  рубашке  блока  и  головки  блока  цилиндров,  затем  снова  поступает  в  насос.    Таким  образом
обеспечивается быстрый прогрев холодного двигателя. Когда охлаждающая жидкость достигнет определенной
температуры,  клапан  термостата  открывается  и  горячая  охлаждающая  жидкость  проходит  через  шланг  к
радиатору  и  охлаждается  потоком  встречного  воздуха.  Термовязкостная  муфта  вентилятора  радиатора
включается в зависимости от температуры воздуха за радиатором. При достижении определенной температуры
открывается клапан в муфте и приводится в действие крыльчатка вентилятора.

Предупреждения

При  открывании  крышки  расширительного  бачка  на  горячем  двигателе  необходимо  соблюдать
осторожность,  так  как  выходящие  пары  могут  привести  к  сильным  ожогам.  Для  этого  закройте  крышку
расширительного бачка толстым слоем ткани и медленно отвинтите крышку до появления шипящего звука.
После прекращения шипения медленно отвинтите и снимите крышку с расширительного бачка.
Не допускайте попадания охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном
случае промойте поверхность большим количеством воды.
Все  зажимы  и  хомуты,  которые  при  разборке  системы  охлаждения  будут  повреждены  или  разрезаны,  при
сборке необходимо заменить на новые. Для крепления хомутов ленточного типа необходимо использовать
специальные  пассатижи  VAG  1921.  Все  снимаемые  прокладки  и  уплотнительные  кольца  необходимо
заменить  на  новые.  При  сборке  стрелки  на  элементах  системы  охлаждения  при  их  наличии  необходимо
совместить.
Слитую охлаждающую жидкость необходимо собрать и утилизировать.

Технические данные
Термостат
Температура начала открытия, °С

87

Температура полного открытия, °С

102

Ход клапана термостата, мм

8

Моменты затяжки, Н*м
Бензиновый двигатель 2,8 л
Болты крепления корпуса термостата

10

Пробка слива охлаждающей жидкости из блока цилиндров двигателя

20

Болты крепления водяного насоса

10

Болт крепления шкива водяного насоса

25

Болты крепления корпуса термостата

10

Болты крепления труб системы охлаждения к блоку цилиндров

10

Болты крепления масляного теплообменника к радиатору

10

Гайки крепления радиатора к передней поперечине

20

Дизельный двигатель 2,5 л
Пробка слива охлаждающей жидкости из дренажной трубы

10

Водяной насос к блоку цилиндров

10

Задний кожух зубчатого ремня в головке блока цилиндров

10

Задний кожух зубчатого ремня к топливному насосу

10

Кожух термостата к блоку цилиндров

10

Ведущий шкив топливного насоса к распределительному валу

22

Заглушка к блоку цилиндров

10

Передняя секция трубы охлаждающей жидкости к блоку цилиндров

22

Передняя секция трубы охлаждающей жидкости к головке блока цилиндров

10

Задний кожух зубчатого ремня к головке блока цилиндров

10

Задний кожух зубчатого ремня к топливному насосу

10

Дизельный двигатель 3,3 л
Водяной насос к блоку цилиндров

10

Задний кожух зубчатого ремня к головке блока цилиндров

10

Направляющий ролик зубчатого ремня

70

Корпус термостата

10

Средняя труба системы охлаждения к головке блока цилиндров

10
