Спецификации бортового электрооборудования -
Ауди A4 2000+ г.в.
Общие параметры
|
Отдельные характеристики приведены также в тексте Главы и в
случае обязательности их выполнения выделены жирным шрифтом. |
Лампы накаливания 12 В
Назначение |
Цоколь, Тип |
Мощность, Вт |
Дальний свет |
H7 |
55 |
Ближний свет, галоген/ксенон |
H7/D2S |
55/35 |
Противотуманные фары |
Н11 |
55 |
Стояночный свет |
W |
5 |
Передние указатели поворотов |
PY |
21 |
Боковые повторители указателей поворотов |
WY |
5 |
Задние указатели поворотов |
PY |
21 |
Габаритные огни |
Р |
5 |
Стоп-сигналы |
Р |
21 |
Туманные фонари |
Р |
21 |
Фонари заднего хода |
Р |
21 |
Фонари освещения номерного знака |
С |
6 |
Лампа подсветки чтения |
Р |
6 |
Потолочный плафон передний |
С |
10 |
Плафоны внутреннего освещения/ освещения багажника |
С |
6 |
Вещевой ящик/багажник |
W |
5 |
Лампы освещения района ног/входа в салон |
W |
5 |
Характеристика |
Значение |
Н7/Н11 |
Галогенная лампа |
D2S |
Ксеноновая лампа высокого напряжения |
Р |
Байонетный цоколь |
W |
Стеклянный цоколь |
С |
Софит |
Y |
Цвет оранжевый |
Электрические предохранители
|
Крышка предохранителей. Левая торцевая сторона панели
приборов |
|

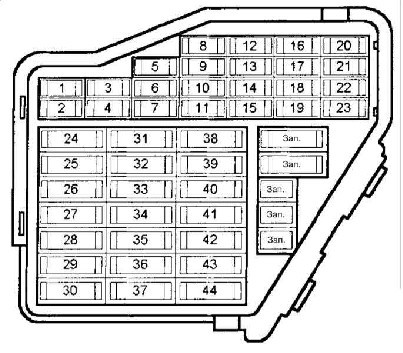

Плата предохранителей в панели приборов |
Цветные обозначения предохранителей
Цвет |
Максимальная сила тока, А |
Светло-коричневый |
5 |
Красный |
10 |
Голубой |
15 |
Жёлтый |
20 |
Естественный (белый) |
25 |
Зелёный |
30 |
Назначение предохранителей
Некоторые из указанных потребителей относятся только к определённым
модификациям или входят в заказную комплектацию. При разночтении
приоритетное значение имеют данные, приведённые в расположенной на
внутренней стороне крышки предохранителей наклейке.
№ |
Потребитель |
Сила тока, А |
1 |
Кондиционер |
10 |
2 |
Фонари освещения пространства для ног |
5 |
3 |
Обогреваемые жиклёры стеклоомывателя |
5 |
4 |
Вентилятор системы охлаждения |
5 |
5 |
Телефон, сенсор уровня двигательного масла,
многофункциональные выключатели, обогрев задних сидений,
штора заднего стекла, автоматическая трансмиссия (кулиса
переключения передач) |
10 |
6 |
Кондиционер (датчик качества воздуха), датчик давления |
5 |
7 |
Электронная противозаносная система ( ESP ), выключатель
сигнала торможения, датчик педали сцепления, датчик угла
поворота рулевого колеса |
10 |
8 |
Телефон |
5 |
9 |
Усилитель тормозов (вакуумный насос) |
15 |
10 |
Автоматический регулятор угла наклона фар |
10 |
11 |
Отсутствует |
|
12 |
Диагностическая розетка |
10 |
13 |
Модуль рулевой колонки |
10 |
14 |
Фонари сигнала тормоза |
10 |
15 |
Приборная доска, система навигации |
10 |
16 |
Устройство для открывания гаражных ворот |
5 |
17 |
Помощь при парковке, регулирование дорожного просвета,
контроль давления воздуха в шинах |
10 |
18 |
Отсутствует |
|
19 |
Противотуманные фары, задние туманные фонари |
15 |
20 |
Ближней свет правой фары, регулятор угла наклона фар |
15 |
21 |
Ближней свет левой фары, регулятор угла наклона фар |
15 |
22 |
Дверь водителя |
15 |
23 |
Дверь переднего пассажира |
15 |
24 |
Электрооборудование комфорта с единым управлением |
20 |
25 |
Вентилятор отопителя |
30 |
26 |
Обогрев заднего стекла |
30 |
27 |
Розетка прицепа (блок управления) |
30 |
28 |
Топливный насос, дополнительный насос дизельного двигателя |
20 |
29 |
Управление двигателем |
20 |
30 |
Подъёмно-сдвижная панель крыши |
20 |
31 |
Фары заднего хода, автоматическая трансмиссия,
диагностическая розетка, автоматически затемняемое
внутреннее зеркало |
15 |
32 |
Управление двигателем |
20 |
33 |
Прикуриватель |
15 |
34 |
Управление двигателем |
15 |
35 |
Розетка в багажнике |
30 |
36 |
Стеклоочиститель |
30 |
37 |
Насос стекло- и фароомывателя |
25 |
38 |
Электрооборудование комфорта с единым управлением, отпирание
багажника |
15 |
39 |
Радиосистема |
20 |
40 |
Звуковой сигнал |
25 |
41 |
Отсутствует |
|
42 |
Электронная противозаносная система ( ESP ) |
|
43 |
Управление двигателем |
15 |
44 |
Обогрев сидений |
30 |
Стеклоподъёмники и сиденья с электроприводом контролируются автоматами
защиты от перегрузки электрических цепей.
После устранения перегрузки (например, в случае примерзания стёкол) они
вновь включаются автоматически через несколько секунд.
Реле

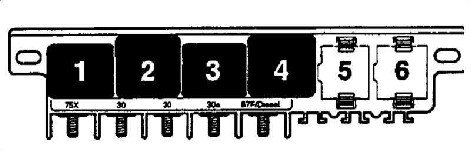

Центральные
микрореле

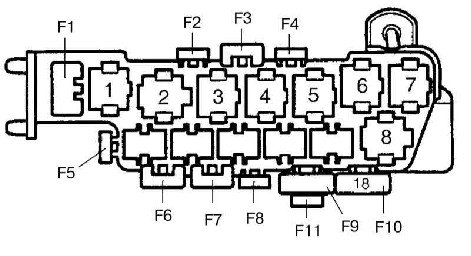

8-местный блок реле

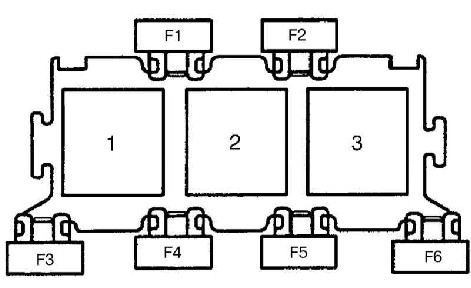

3-местный блок
реле

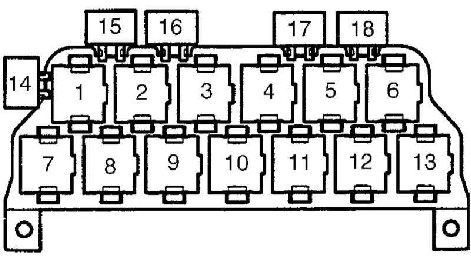

13-местный блок реле

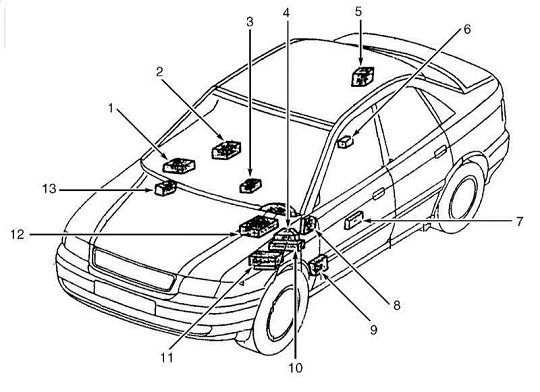

Расположение
основных электрических элементов в кузове
Усилия затягивания резьбовых соединений, Нм
Моменты затяжки крепежа приведены также в тексте Главы и на некоторых
иллюстрациях*.
*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному
соблюдению; не выделенные жирным шрифтом усилия приведены лишь
ориентировочно.
