Снятие и установка заднего сиденья Audi A4

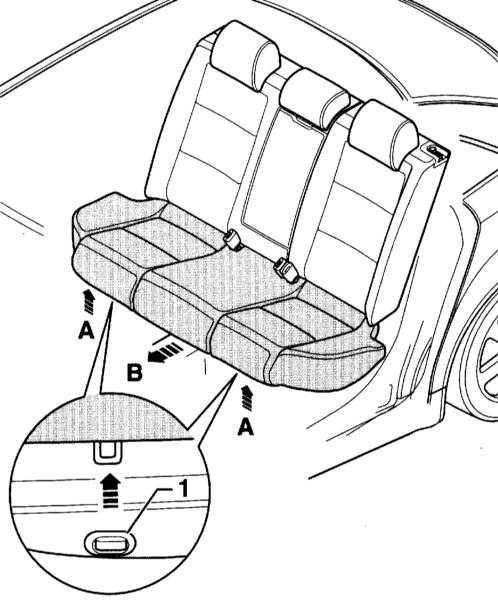

Заднее сиденье
Снятие
|
- Сильным
рывком отсоедините сиденье (стрелка А) из
держателей (1), приподнимите его и потяните
назад (стрелка В на сопроводительной
иллюстрации).
|
|
- Выньте
штекер боковой подушки безопасности из паза
у задней стенки подушки заднего сиденья
снимите сиденье.
|
|
Установка
|
- Установите
сиденье на место и вставьте штекер боковой
подушки безопасности в паз в подушке заднего
сиденья.
- Сдвиньте
сиденье назад, спереди вдавите в держатели
(1) и зафиксируйте.
|
При этом не повредите держатели. |
|
|

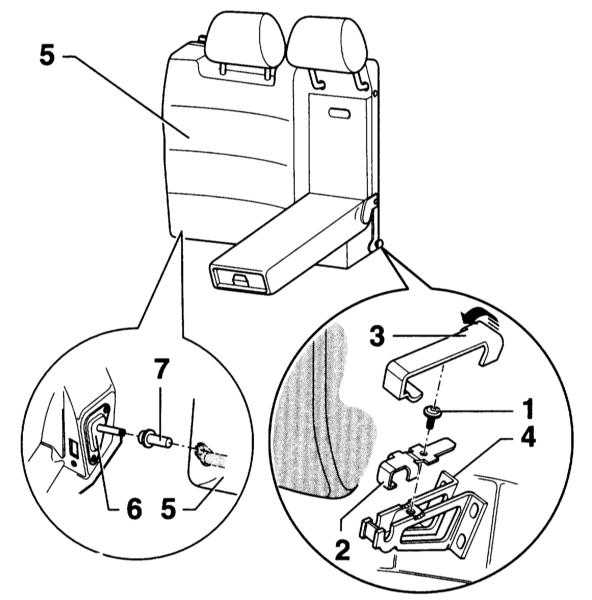

Спинка заднего сиденья, откидная
Снятие
|
- Откиньте
вперед спинку заднего сиденья.
|
- Подденьте
и снимите сзади крышку (3) (стрелка на
сопроводительной иллюстрации). Выверните
винт (1) и снимите предохранительный хомут
(2).
|
|
- Поднимите
спинку (5) из опоры (4) и снимите с бокового
элемента крепления (6). Втулку (7), при
необходимости, снова наденьте.
|

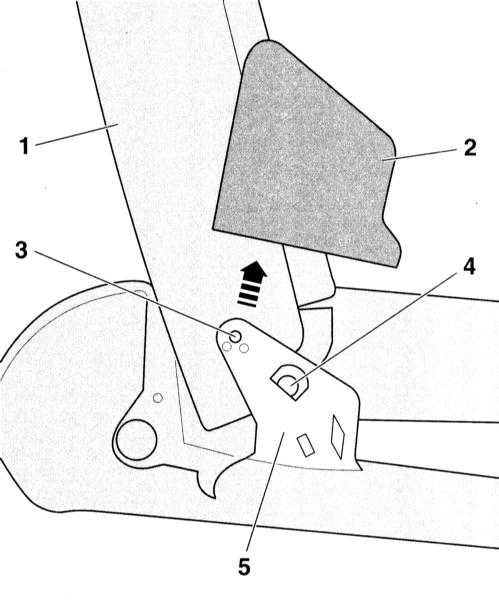

- Снимите
крышку (2) у подлокотника (1) в направлении
стрелки.
|
|
- Выверните
винт (3).
- Выньте
палец (4) из петли (5) и выньте подлокотник.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|

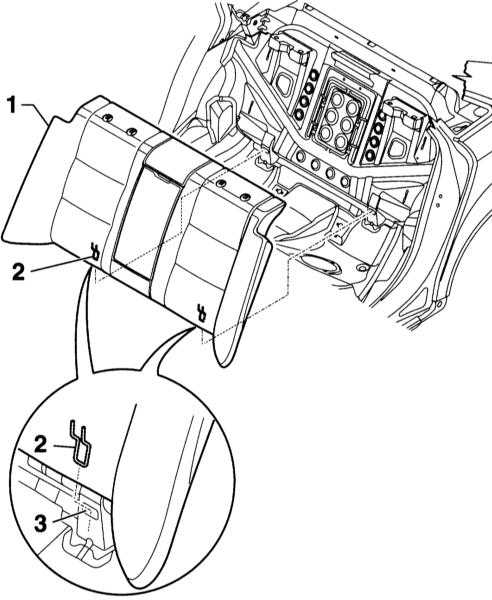

Спинка заднего сиденья, неподвижная
Снятие
|
|
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к Разделу Общие
сведения и меры безопасности. |
|
- Снимите
заднее сиденье.
- Выньте
подголовники из спинок.
- Выньте
направляющие для подголовников из спинок.
При этом вставьте небольшую отвёртку
наискосок через отверстие у направляющей,
нажмите на отвёртку внутрь, освободите
стопор и выньте направляющую из спинки.
- При
необходимости, выньте из спинки рамку мешка
для лыж.
-
Модели
с боковой подушкой безопасности: Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в Разделе Замена
аккумуляторной батареи.
-
Модели
с боковой подушкой безопасности: Рассоедините
разъём подушки безопасности.
|
- Выньте
спинку (1) наверх из хомутов (2) креплений
(3).
|
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей. |
- Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|

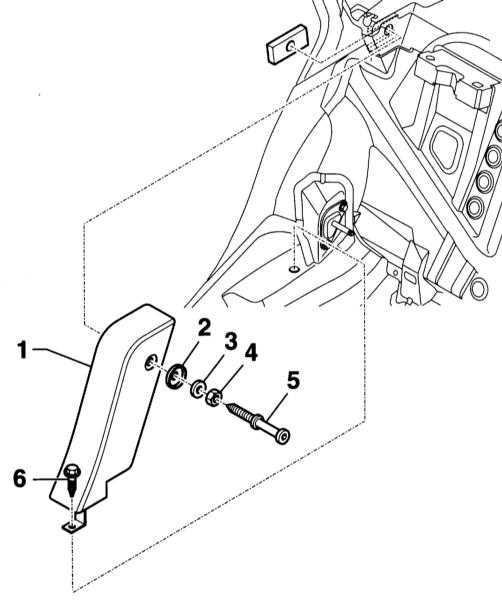

Боковая подушка заднего сиденья
Снятие
|
|
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к Разделу Общие
сведения и меры безопасности. |
|
- Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной
- Снимите
заднее сиденье.
|
- Выверните
винт (6).
|
|
- Модели с
боковой подушкой безопасности: Нажмите на
стопорную планку и рассоедините разъём
подушки безопасности.
- Отверните
гайку (4), выверните анкерный болт (5) и
снимите боковую подушку (1). (2) -
тарельчатая шайба, (3) – шайба.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию. При этом отрегулируйте анкерный болт
и затяните гайку моментом 55Нм.
Винт (6) затяните моментом 10Нм.
|
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей. |
- Модели с
боковой подушкой безопасности: Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
- Если после
включения зажигания сигнализатор подушки
безопасности на приборной доске не гаснет,
необходимо считать информацию из памяти
неисправностей на СТО.
|
|
