- Снимите
крышку рычага переключения и рукоятку
рычага, обратитесь к Разделу Снятие
и установка крышки рычага переключения
передач/селектора.
|

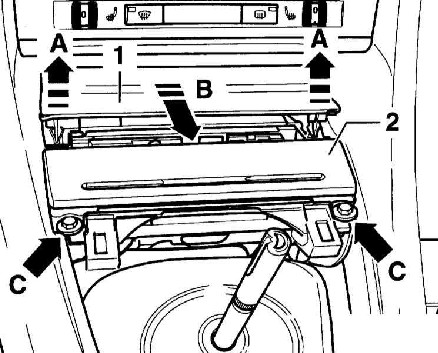

- Потяните
накладку (1) сначала в направлении стрелки
(А) и затем выньте в направлении стрелки
(В).
|
 |
 |
У автомобилей с панелью управления
кондиционера, расположенной над
пепельницей, необходимо
предварительно немного вытянуть
пульт. |
|
- Выверните
болты крепления (С) и выньте пепельницу (2)
из центральной консоли.
|

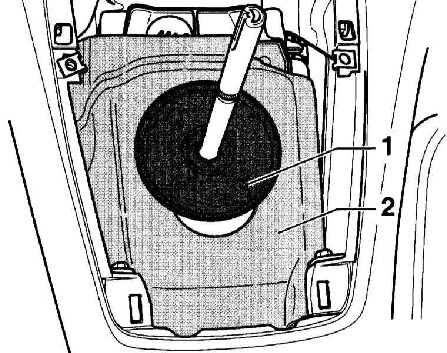

- Выньте
вверх демпфирующую шайбу (1) и демпфер шума
(2).
|
 |

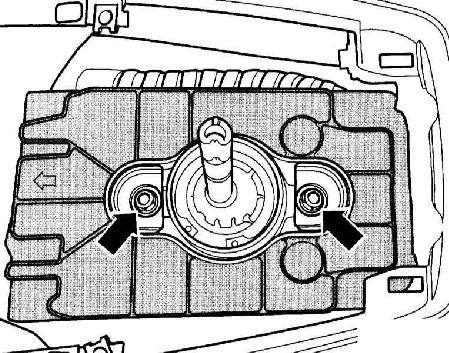

- Выверните
болты крепления крышки (стрелки на
сопроводительной иллюстрации).
|
 |

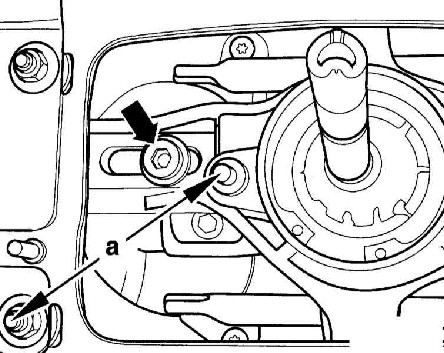

- Измерьте
расстояние (а) между двумя резьбовыми
пальцами в приводе переключения.
|
 |
|
|
Измерять необходимо между центрами
пальцев. |
|
- Расстояние
должно быть а = 85 мм. Если полученное
значение отличается от указанного,
отрегулируйте расстояние (а) следующим
образом: Ослабьте винт (стрелка) крепления
толкающей штанги. Толкающая штанга должна
легко перемещаться в обе стороны сзади в
приводе переключения на ползуне.
|
-
Отрегулируйте размер (а) путем смещения
толкающей штанги сзади. Затяните болт
крепления толкающей штанги моментом 25Нм.
|

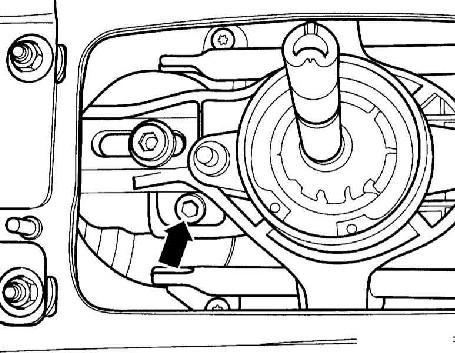

- Ослабьте
болт (стрелка на сопроводительной
иллюстрации) в приводе переключения.
Соединение толкающая штанга/привод
переключения должно иметь лёгкий ход.
|
 |

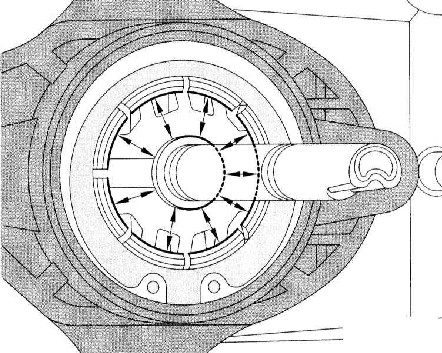

- Установите
рычаг переключения: Рычаг должен быть
сцентрирован внизу в шаровой опоре.
Расстояние от шаровой опоры до рычага
переключения внизу со всех сторон должно
быть одинаковым.
|
 |
- Установите
рычаг вертикально в направлении движения и
удерживайте его в этом положении.
|
- Затяните
болт крепления штанги переключения моментом 25Нм.
|
|
- Затяните
болты крепления крышки защиты от шума
моментом 10Нм.
Следите за положением установки: Стрелка на
крышке указывает в направлении «вперед».
|
|
- Кнопка
включения с механизмом фиксации: Установите
кнопку вместе с крышкой рычага переключения
на рычаг и поверните присоединительный
элемент до упора.
- Кнопка
включения с зажимным хомутом: Установите
кнопку включения сновым хомутом на рычаг
переключения и сдавите хомут плоскогубцами.
- При
необходимости, установите блок управления
кондиционером и пепельницу.
|
