Снятие и установка каталитического
преобразователя и лямбда-зондов
Двигатель 2.0 л ALT
Лямбда-зонды расположены перед и после каталитического преобразователя.
Для снятия лямбда-зондов снимать каталитический преобразователь не
требуется.
Снятие
|
- Снимите
крышку двигателя в двигательном отсеке,
обратитесь к Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
- Снимите
расширительный бачок охлаждающей жидкости.
-
Рассоедините разъём указателя температуры
охлаждающей жидкости. Отсоедините
расширительный бачок и отведите его в
сторону. Шланги охлаждающей жидкости не
отсоединяйте.
|
-

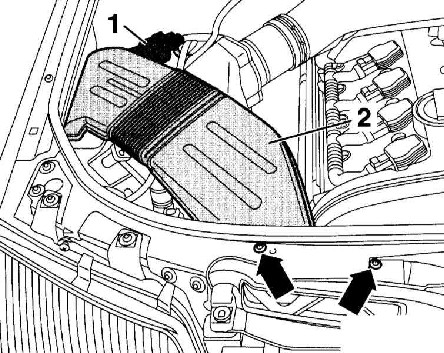

Отсоедините AKF-клапан (1). Выверните винты
(стрелки на сопроводительной иллюстрации) и
выньте шланг для всасывания воздуха.
|
|
-

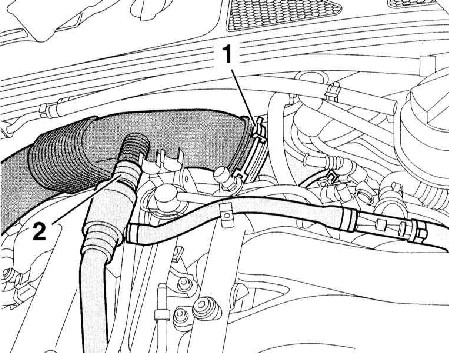

Отсоедините шланг для всасывания воздуха (1)
от шланга (2). Снимите шланг с нижней
стороны патрубка всасывания воздуха.
|
|

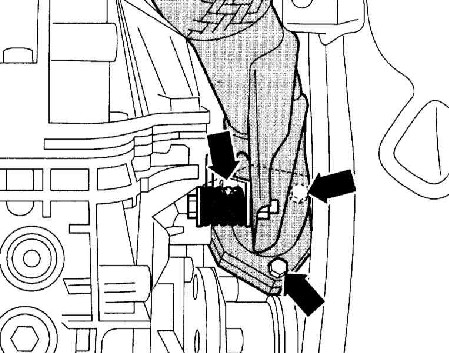

- Снимите
корпус воздушного фильтра, обратитесь к
Разделу Снятие
и установка воздушного фильтра.
|
-

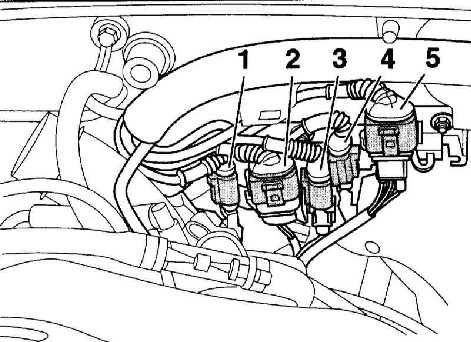

Рассоедините разъём (2) лямбда-зонда 2,
расположенного после каталитического
преобразователя.
|
|
-
Рассоедините разъём (5) лямбда-зонда 1,
расположенного перед каталитическим
преобразователем. (1) – датчик детонации,
(3) – датчик числа оборотов двигателя, (4) –
датчик детонации 2.
|
|
Замена лямбда-зондов
|
- Выверните
лямбда-зонды.
- Смажьте
резьбу лямбда-зондов высокотемпературной
пастой G 05212A3. Паста не должна попадать
на шлиц корпуса.
- Закрепите
лямбда-зонды моментом 55Нм.
- Если
заменялись только лямбда-зонды: Состыкуйте
разъёмы (2) и (5) лямбда-зондов.
|
|
Дальнейшее снятие каталитического преобразователя
