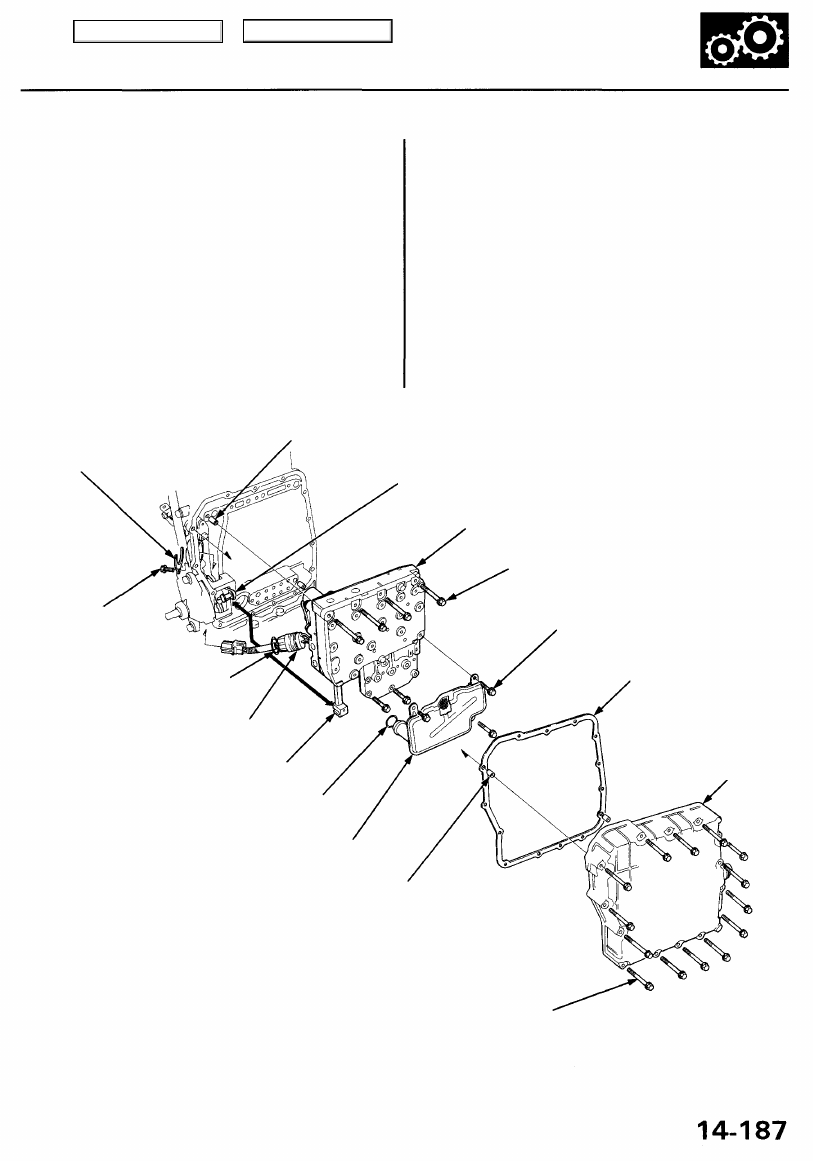

43. Assemble the lower valve body assembly (see page

14-113

).

44. Pass the shift solenoid valve/A/T clutch pressure con-

trol solenoid valve harness through the transmission

housing, and put the manual valve and the detent
lever together. Then install the lower valve body

assembly (six bolts) with two dowel pins in the trans-
mission housing.

45. Install the ATF strainer (three bolts).

46. Position the connector stop in the groove on the shift

solenoid valve/A/T clutch pressure control solenoid
valve harness connector, then tighten the bolt.

47. Install the ATF pan with two dowel pins and a new

gasket (14 bolts).

48. Install the ATF cooler lines with new sealing wash-

ers, then tighten the line bolts.

49. Connect the transmission sub-harness connector to

speed sensor connectors and solenoid connectors.

50. Install the transmission range switch harness clamp

to the bracket on the rear cover.

DOWEL PIN

CONNECTOR
STOP

DETENT LEVER

LOWER VALVE BODY
ASSEMBLY

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

O-RING
Replace.

SHIFT SOLENOID
VALVE/A/T CLUTCH PRESSURE
CONTROL SOLENOID VALVE

HARNESS CONNECTOR

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

GASKET
Replace.

MANUAL VALVE

ATF PAN

O-RING

Replace.

ATF STRAINER

DOWEL PIN

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

Main Menu

Table of Contents

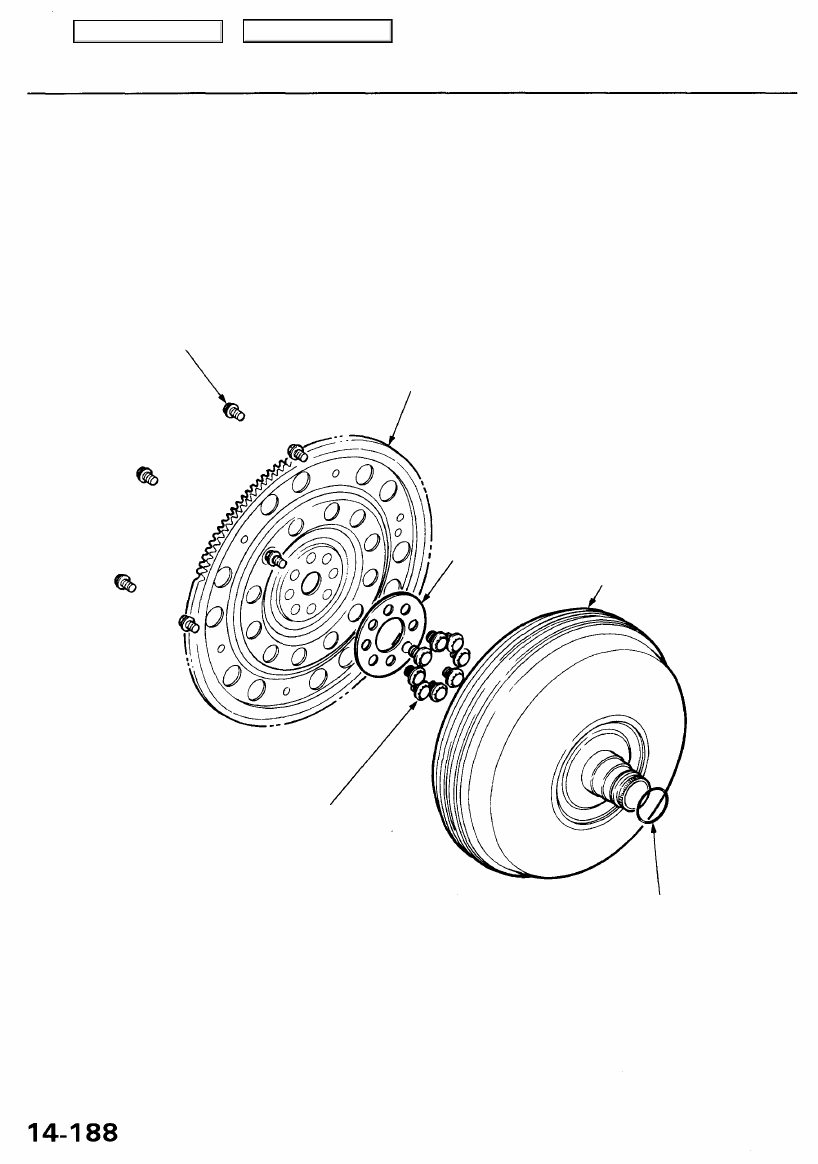

Torque Converter/Drive Plate/Ring Gear

8 x 1.25 mm
22 N-m

(2.2 kgf-m, 16 Ibf-ft)

DRIVE PLATE/RING GEAR

TORQUE CONVERTER
ASSEMBLY

12 x 1.0 mm

74 N-m

(7.5 kgf-m, 54 Ibf-ft)

Torque in a crisscross pattern

O-RING
Replace.

WASHER

Main Menu

Table of Contents

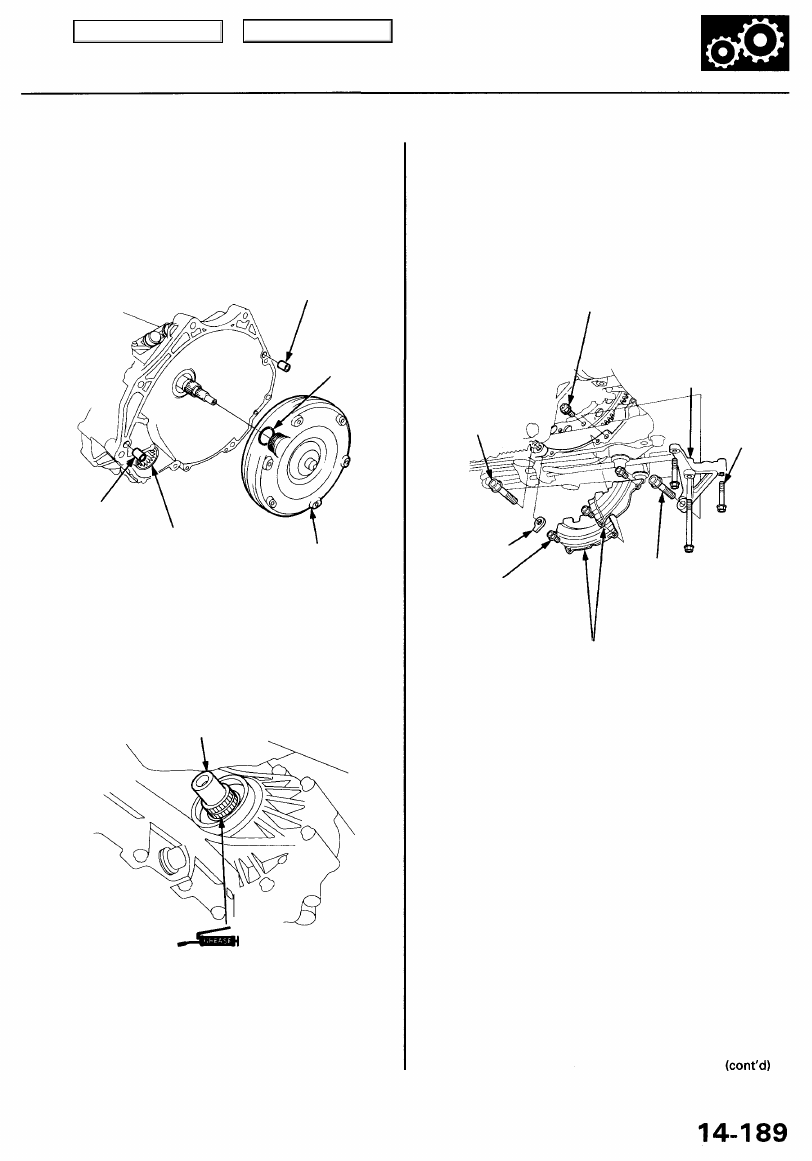

Transmission

Installation

1. Flush the ATF cooler (see pages

14-195

 and

14-196

).

2. Install the torque converter securely with a new O-ring

on the mainshaft, and install two 14 x 20 mm dowel
pins in the torque converter housing.

14 x 20 mm

DOWEL PIN

O-RING
Replace.

14 x 20 mm

DOWEL PIN

EXTENSION
SHAFT

TORQUE
CONVERTER

3. Clean the extension shaft opening on the differen-

tial side.

4. Insert the extension shaft in its opening, and apply

Super High Temp Urea Grease (P/N 08798 - 9002) to
the shaft splines.

EXTENSION SHAFT

5. Place the transmission on a jack, and raise it to

engine level.

6. Attach the transmission to the engine, then install

the transmission housing mounting bolt with the

26 mm shim.

NOTE: Do not install the transmission housing bolt
on the engine stiffener side.

8 x 1.25 mm

22 N-m (2.2 kgf-m, 16 Ibf-ft)

ENGINE
STIFFENER

12 x 1.25 mm

64 N-m (6.5 kgf-m,
47 Ibf-ft)

8 x 1.25 mm
22 N-m

(2.2 kgf-m,
16 Ibf-ft)

26 mm SHIM

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

TRANSMISSION HOUSING
MOUNTING BOLT

12 x 1.25 mm

64 N-m (6.5 kgf-m, 47 Ibf-ft)

TORQUE CONVERTER
COVERS

7. Attach the torque converter to the drive plate with

six bolts and torque:
Rotate the crankshaft as necessary to tighten the
bolts to 1/2 of the specified torque, then to the final

torque, in a crisscross pattern. After tightening the

last bolt, check that the crankshaft rotates freely.

8. Install the torque converter covers.

9. Install the engine stiffener. Tighten the engine stiff-

ener 8 mm bolts loosely, and tighten the transmis-
sion housing mounting bolt to the specified torque,
then tighten the 8 mm bolts to the specified torque.

SUPER HIGH TEMP
UREA GREASE
(P/N 08798 -9002)

Main Menu

Table of Contents

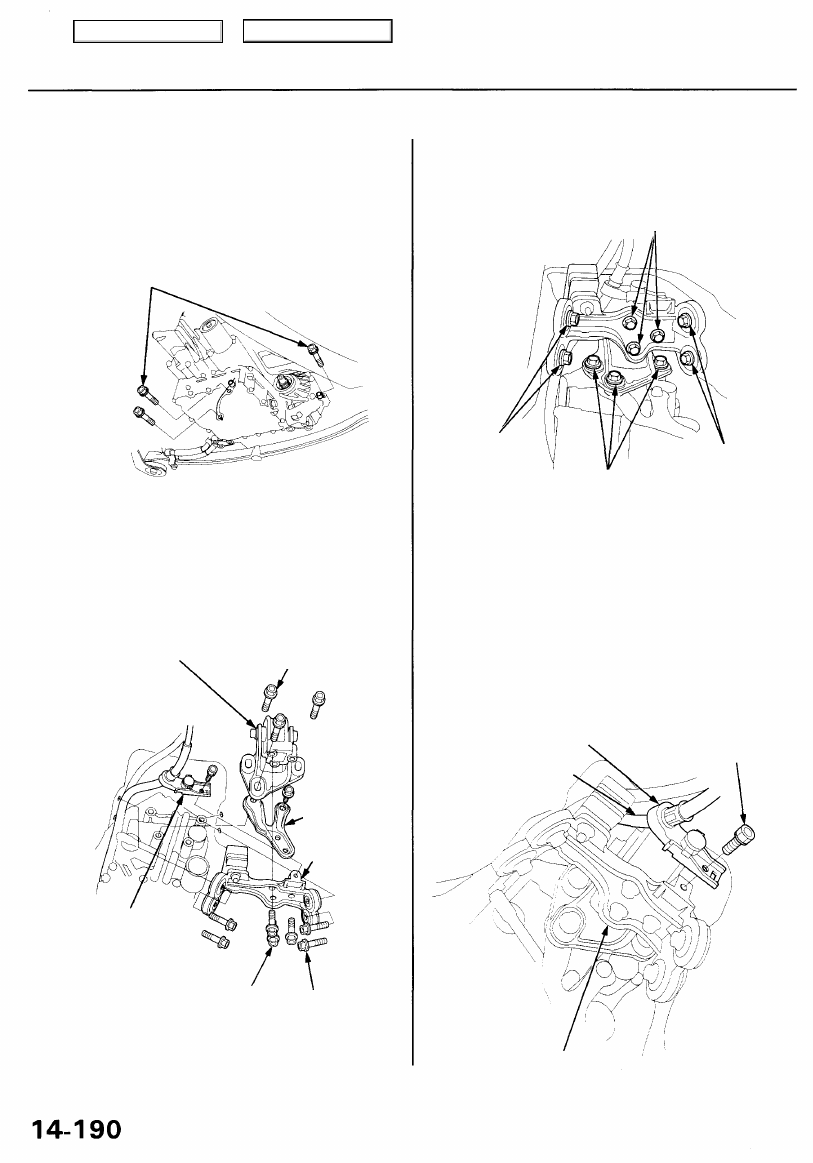

Transmission

Installation (cont'd)

10. Install the transmission housing mounting bolts

from the transmission side.

TRANSMISSION HOUSING
MOUNTING BOLTS

12 x 1.25 mm

64 N-m (6.5 kgf-m, 47 Ibf-ft)

11. Install the transmission beam to the rear transmis-

sion mount bracket/mount. Tighten the three center

bolts loosely, then install them with the exhaust

pipe bracket on the rear cover and body.

EXHAUST PIPE

BRACKET

TRANSMISSION
BEAM

SHIFT CABLE
GUIDE BRACKET

TRANSMISSION
BEAM CENTER BOLTS

10 x 1.25 mm
Loosely install.

12. Tighten the transmission beam outer bolts (four

bolts).

13. Tighten the rear transmission mount bracket bolts

(three bolts).

14. Tighten the transmission beam center bolts (three

bolts) installed loosely in step 11.

15. Remove the transmission jack from the transmis-

sion.

16. Install the shift cable guide bracket on the transmis-

sion beam.

SHIFT CABLE GUIDE
BRACKET

TRANSMISSION BEAM

6 x 1.0 mm
9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

SHIFT CABLE

TRANSMISSION
BEAM BOLTS

10 x 1.25 mm

REAR TRANSMISSION
MOUNT BRACKET/
MOUNT

REAR TRANSMISSION MOUNT
BRACKET BOLTS
10 x 1.25 mm
38 N-m (3.9 kgf-m, 28 Ibf-ft)

TRANSMISSION BEAM
CENTER BOLTS

10  x  1.25 mm

38 N-m (3.9 kgf-m, 28 Ibf-ft)

TRANSMISSION
BEAM OUTER BOLT

10  x 1.25 mm

38 N-m
(3.9 kgf-m,
28 Ibf-ft)

TRANSMISSION
BEAM OUTER BOLTS

10 x 1.25 mm

38 N-m (3.9 kgf-m,
28 Ibf-ft)

REAR TRANSMISSION
MOUNT BRACKET BOLTS
10 x 1.25 mm
38 N-m
(3.9 kgf-m, 28 Ibf-ft)
