Acura RL (1996-2004 year). Manual - part 455

Transmission Range Switch (A/T Gear Position
Switch)

Removal

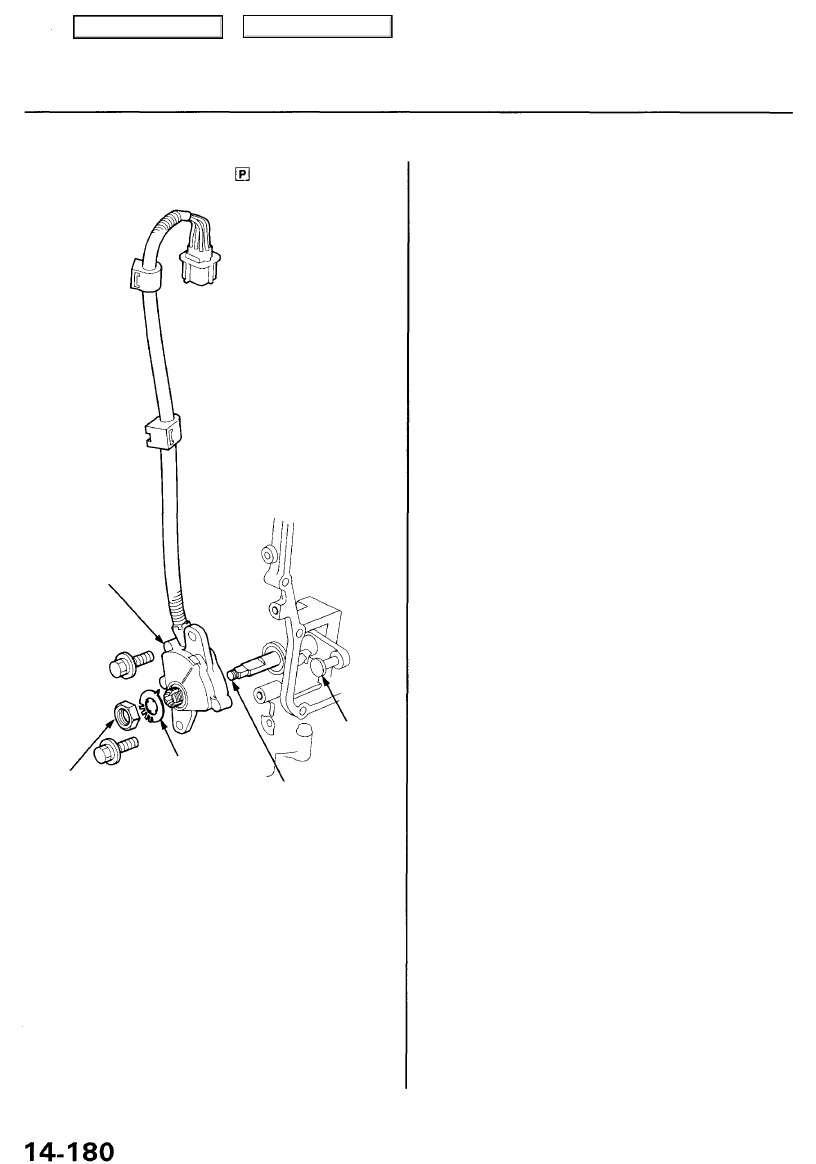

1. Shift the detent lever to the position.

TRANSMISSION

RANGE SWITCH

LOCKNUT

LOCK WASHER
Replace.

DETENT
LEVER

CONTROL
SHAFT

2. Pry the locktabs on the lock washer, then remove

the locknut and lock washer.

3. Remove the bolts securing the transmission range

switch, then remove the transmission range switch.

Main Menu

Table of Contents

Transmission Range Switch (A/T Gear Position

Switch)

Installation

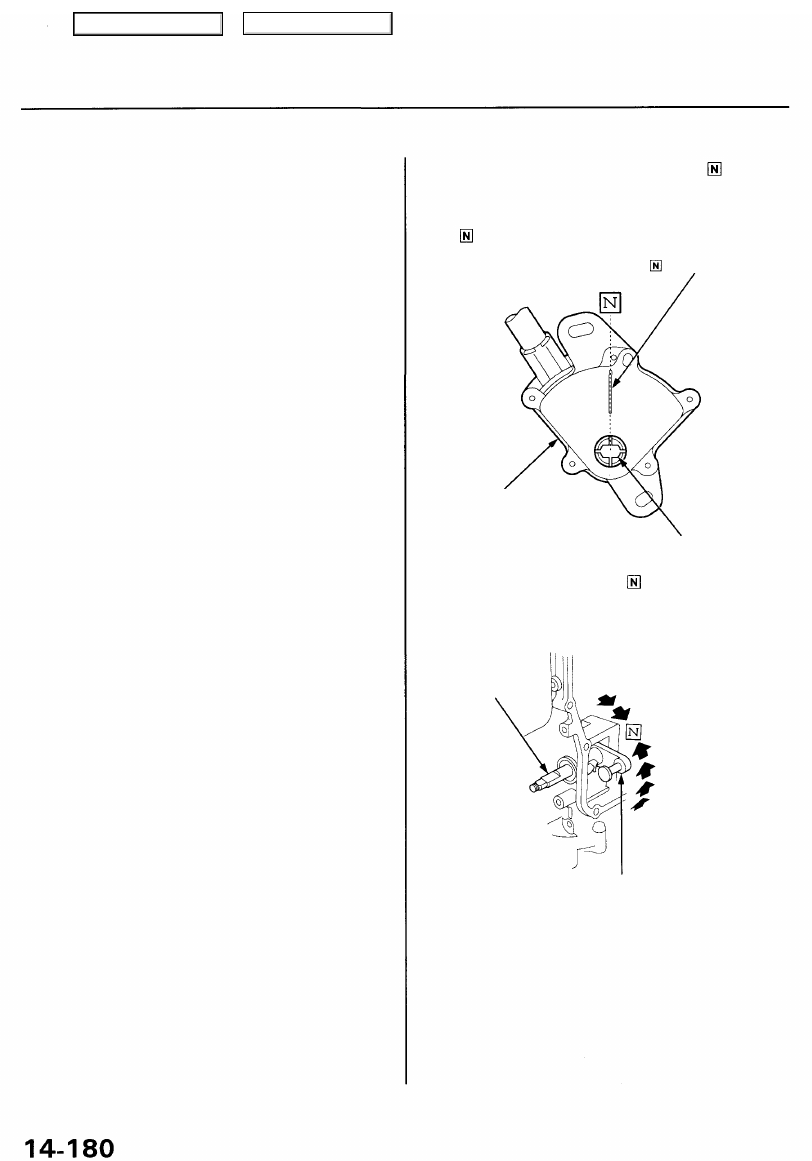

1. Set the transmission range switch to the position

as shown.

NOTE: The transmission range switch clicks in the

position.

POSITION MARK

TRANSMISSION RANGE
SWITCH

CONTROL SHAFT
HOLE

2. Shift the detent lever to the position.

CONTROL
SHAFT

DETENT LEVER

Main Menu

Table of Contents

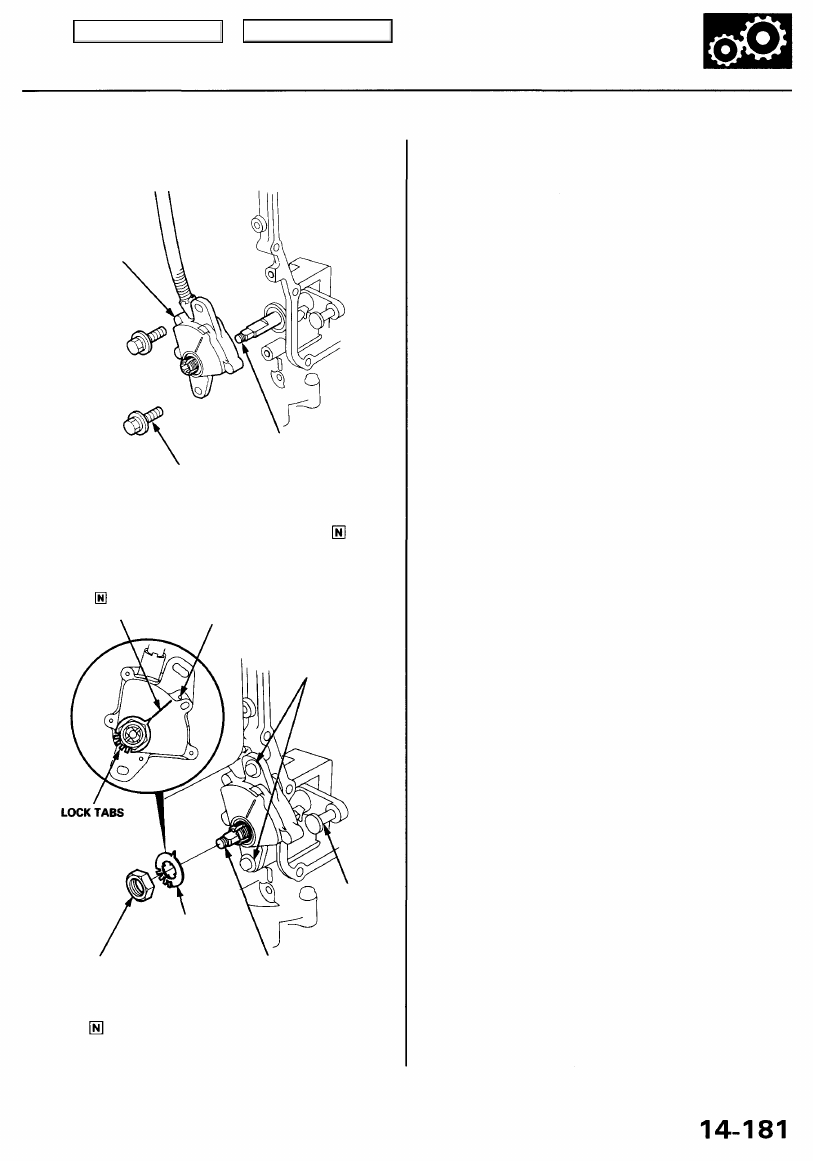

3. Install the transmission range switch on the control

shaft, then install the bolts loosely.

TRANSMISSION

RANGE SWITCH

CONTROL
SHAFT

6 x 1.0 mm

Tighten loosely.

4. Install a new lock washer on the transmission range

switch by aligning its projected tip with the posi-

tion mark on the transmission range switch as
shown.

POSITION

MARK

TRANSMISSION RANGE
SWITCH

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

DETENT
LEVER

LOCKNUT
12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

CONTROL
SHAFT

5. Tighten the locknut while holding the detent lever in

the position, then bend the lock tabs against the

locknut.

6. Tighten the 6 mm bolts to the specified torque.

LOCK WASHER
Replace.

Main Menu

Table of Contents

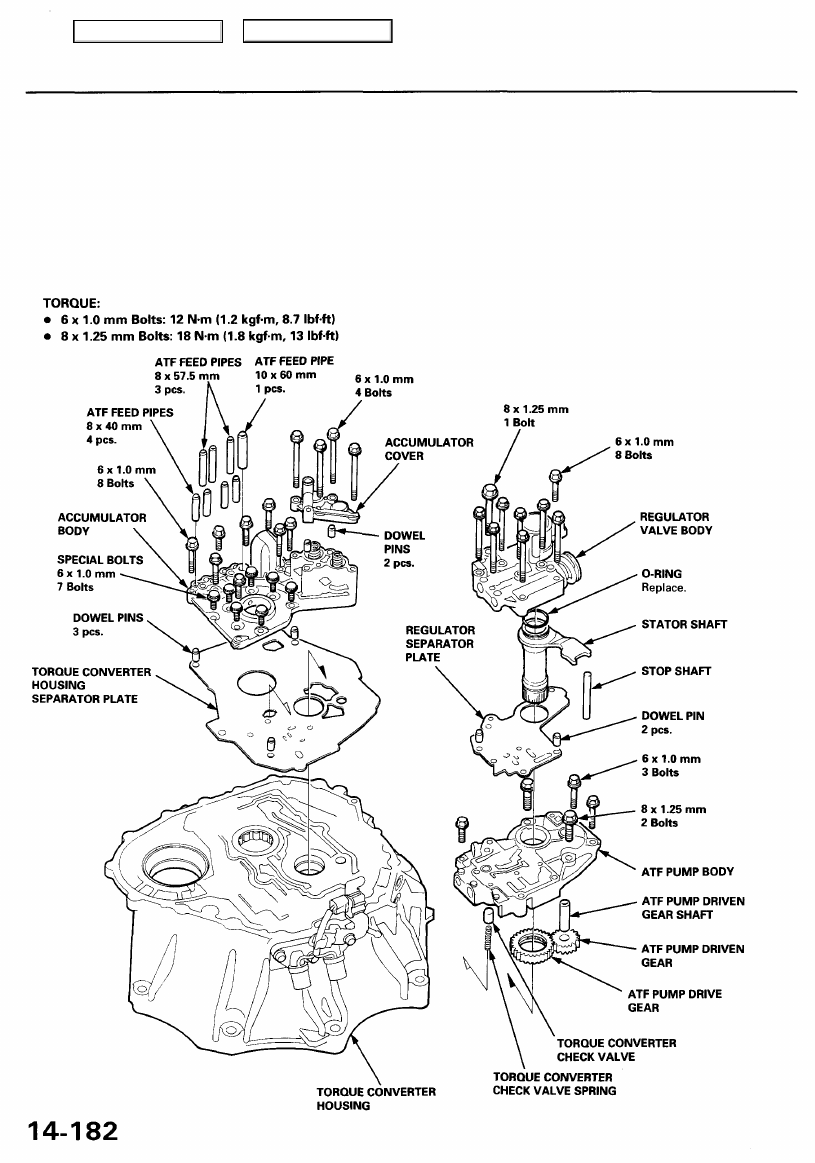

Transmission

Reassembly

NOTE:
• Coat all parts with ATF.
• Replace the following parts:

- O-rings
- Lock washers
- Gaskets
- Mainshaft and countershaft locknuts and conical disc springs
- Sealing washers
