Checking Front Passenger’s Weight Sensors
After a Vehicle Collision

24-25

A

10. Shake the related wire harnesses and the

connectors, and look for loose connections, poor
pinfits, and poor grounds.

11. Take a test-drive (quick acceleration, quick braking,

and cornering), turn the steering wheel fully left
and right, and hold it there for 5 to 10 seconds. If
the problem recurs, the SRS indicator will come on.

12. If you cannot duplicate the concern, ask the client

about the conditions when it occurred, or ask the
client to demonstrate the concern.

13. If you cannot duplicate the intermittent failure, the

system is OK at this time.

1. Position the front passenger’s seat to the rearmost

position, adjust the seat-back to the forwardmost
position. Do not move it from this position.

2. Drive the vehicle, accelerate to 20 mph (36 km/h),

then stop on level ground.

3. Make sure the ignition switch is in LOCK (0).

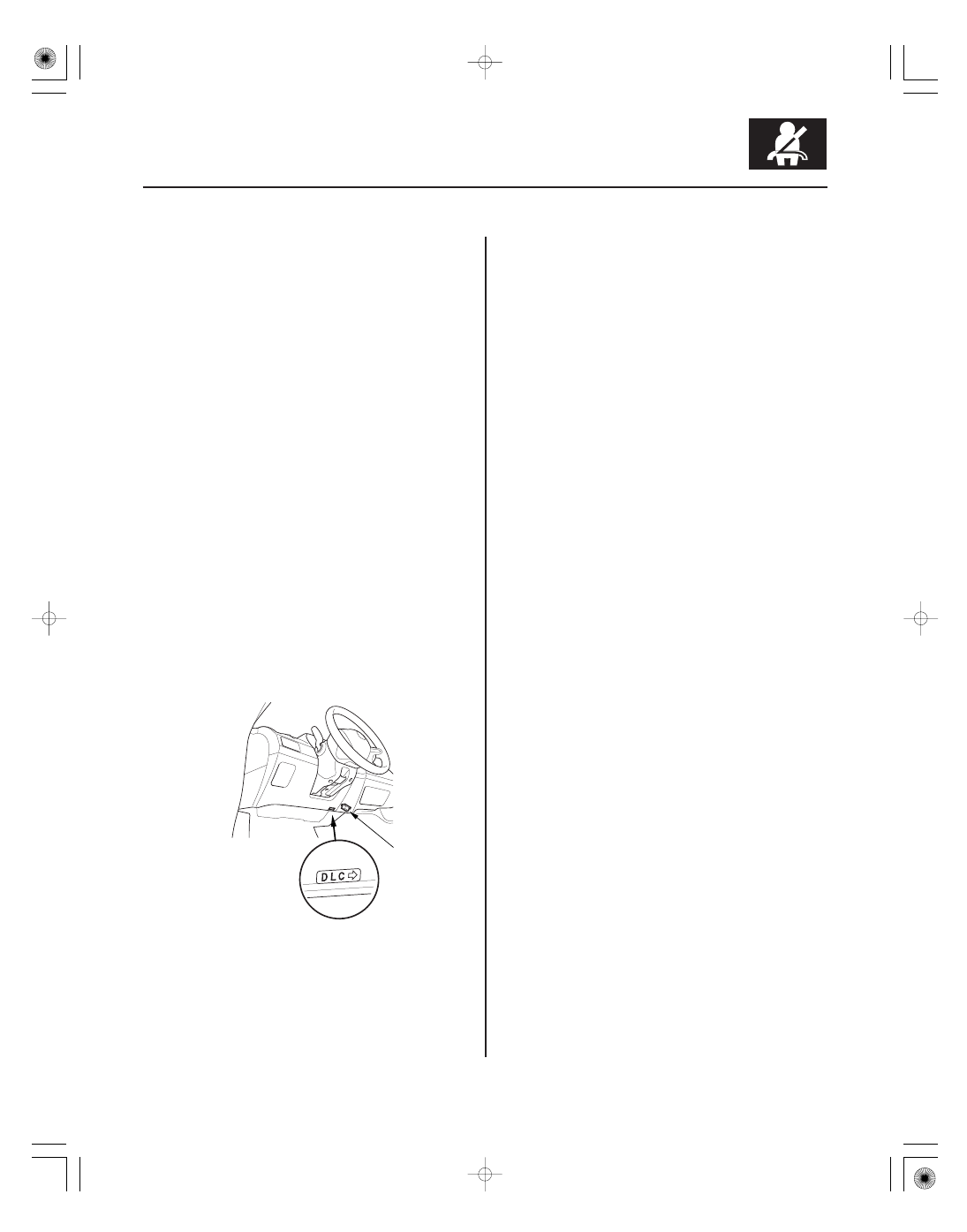

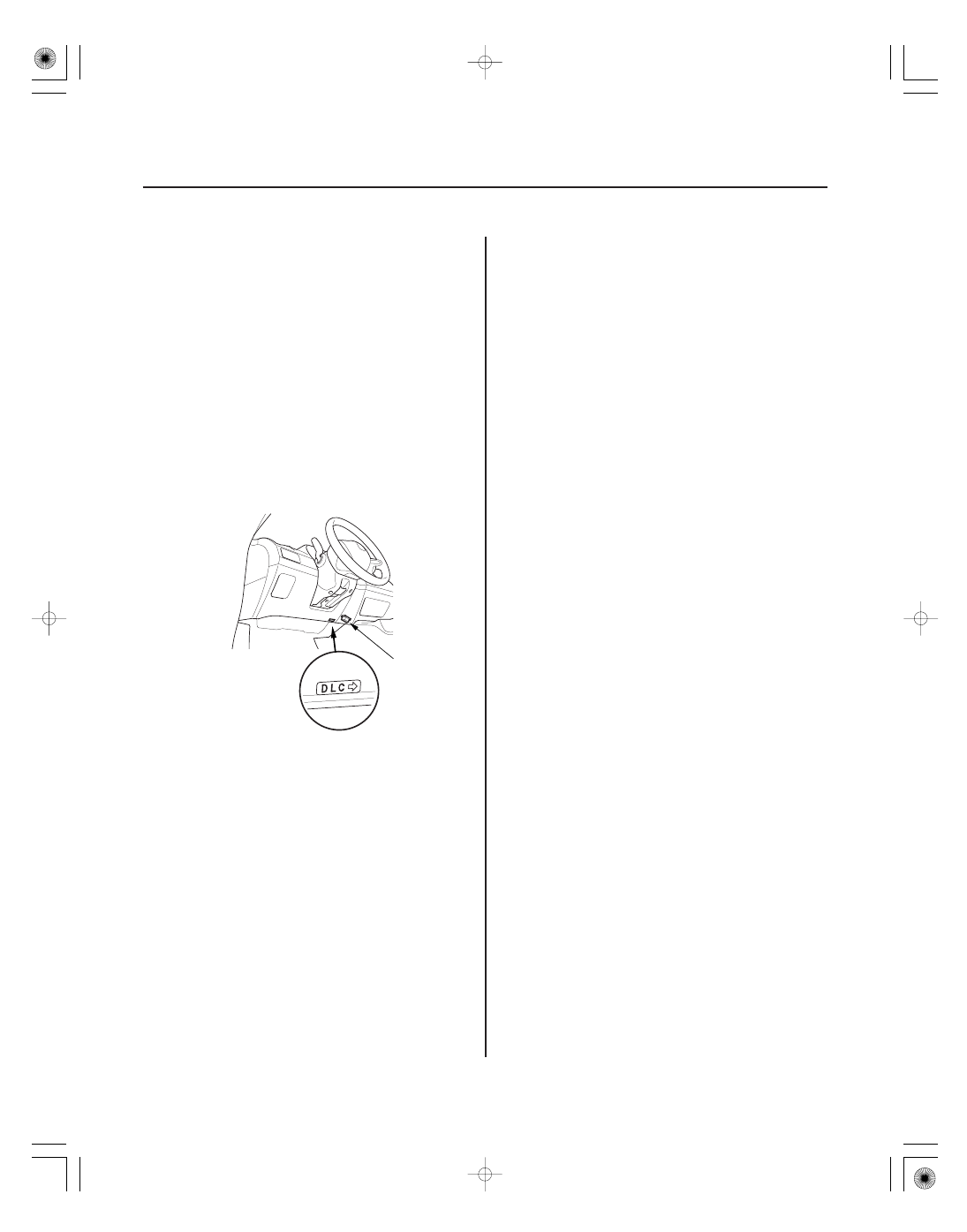

4. Connect the HDS to the data link connector (DLC)

(A).

5. Turn the ignition switch to ON (II).

6. Make sure the HDS communicates with the vehicle

and the SRS unit. If does not communicate,
troubleshoot the DLC circuit (see page 11-204).

7. From the SRS inspection menu, select Seat Weight

Sensor, then Misc test, then SEAT OUTPUT CHK
and follow the prompts until the front passenger’s
weight sensor operation check is complete.

08/08/21 13:54:22 61SNR030_240_0025

０１

ＳＮＲ９Ａ００Ｈ４６４０００４３０８１ＢＢＡＴ００

24-26

SRS

ODS Unit Initialization

A

When a seat-back cover, seat-back cushion, and/or ODS
unit is replaced, initialize the ODS by following the
procedure.

NOTE: A new (uninitialized) ODS unit installed with a
faulty OPDS sensor can cause DTC 85-71.

1. Clear the DTC memory (see page 24-23).

2. Make sure the front passenger’s seat is dry. Set the

seat-back in a normal position, and make sure there
is nothing on the seat.

3. Make sure the ignition switch is in LOCK (0) and the

MES connector is not shorted.

4. Connect the HDS to the data link connector (DLC)

(A).

5. Turn the ignition switch to ON (II).

6. Make sure the HDS communicates with the vehicle

and the SRS unit. If it does not communicate,
troubleshoot the DLC circuit (see page 11-204).

7. From the HDS Main Menu, select SRS, then SRS,

then Calibration. In the Calibration Menu, select
ODS INITIALIZATION. Follow the screen prompts to
initialize the ODS unit.

8. Turn the ignition switch to LOCK (0).

9. Disconnect the HDS from the DLC.

NOTE: If the ODS unit fails to initialize after several
attempts, replace the OPDS sensor/seat-back and
retry. If the ODS unit continues to fail to initialize,
replace the ODS unit (see page 24-209).

08/08/21 13:54:22 61SNR030_240_0026

０２

ＳＮＲ９Ａ００Ｈ４６４０００４３０８１ＢＢＡＴ０１

24-27

ODS Unit Calibration

A

When you replace the SRS unit, front passenger’s
weight sensors or ODS unit, calibrate the ODS unit.

While calibrating the ODS unit, observe these
precautions:

• Make sure all components of the front passenger’s

seat are correctly installed.

• Make sure nothing is on or under the front passenger’s

seat.

• Make sure there is nothing in the front passenger’s

seat-back pocket.

• Keep the windows and moonroof closed.
• Do all calibration procedures except, test-driving, in

the service bay.

• Make sure the vehicle is on level ground.
• Keep the A/C and the heater off.
• Do not touch the front passenger’s seat during

calibration, unless you are prompted to or when you
have completed the calibration.

• Do not expose the front passenger’s seat to sudden

temperature changes.

1. Position the front passenger’s seat to the rearmost

position, and adjust the seat-back to the
forwardmost position. Do not move the seat from
these positions.

2. Make sure the ignition switch is in LOCK (0).

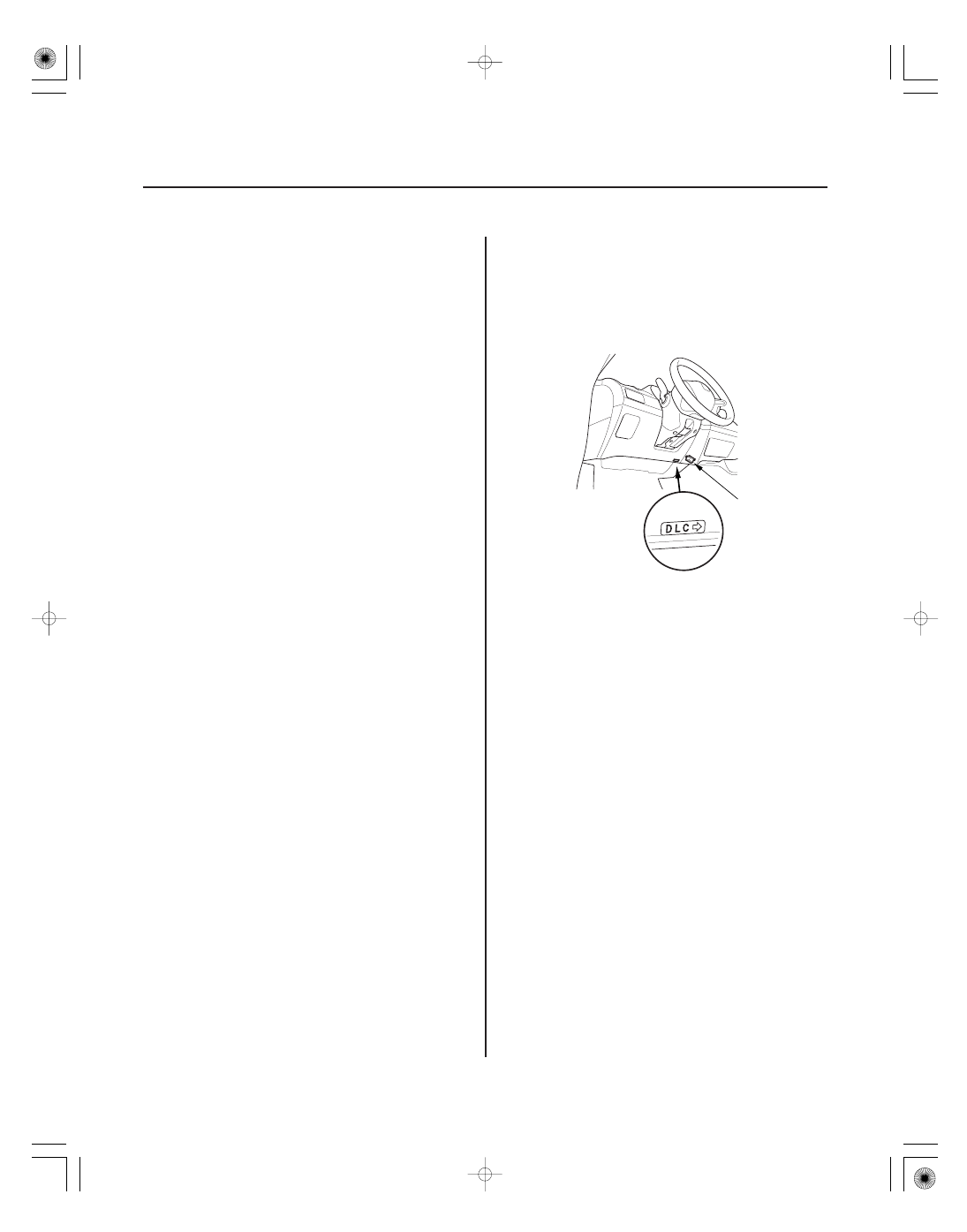

3. Connect the HDS to the data link connector (DLC)

(A).

4. Turn the ignition switch to ON (II).

5. Make sure the HDS communicates with the vehicle

and the SRS unit. If it does not communicate,
troubleshoot the DLC circuit (see page 11-204).

6. Drive the vehicle, and accelerate to 20 mph

(36 km/h), then stop on level ground.

7. From the Main Menu, select SRS, then Calibration,

then Misc Test, then select SWS INITIALIZATION,
and follow the prompts until the calibration is
complete.

08/08/21 13:54:23 61SNR030_240_0027

０１

ＳＮＲ９Ａ００Ｈ４６４０００４３０８１ＭＡＡＴ００

Pre-operation Check Set-up

After Replacing Front Passenger’s Seat
Component(s)

24-28

SRS

ODS Unit Operation Check

A

Check the ODS operation after any of these actions.

• Replacement of front passenger’s seat component(s)

(except ODS unit and/or weight sensors)

• After a vehicle collision
• SRS unit replacement

• Make sure all the components of the front passenger’s

seat are correctly installed.

• Position the front passenger’s seat to the rearmost

position.

• Adjust the seat-back to the forwardmost position.
• Do not move the seat from this position.
• Make sure nothing is on or under the front passenger’s

seat.

• Make sure there is nothing in the front passenger’s

seat-back pocket.

• Keep the windows and moonroof closed.
• Do all calibration procedures, except test-driving, in

the service bay.

• Make sure the vehicle is on level ground.
• Turn the heater and the A/C off.
• Do not touch the front passenger’s seat during the

calibration, unless you are prompted to or until you
have completed the operation check.

• Do not expose the front passenger’s seat to sudden

temperature changes.

• Make sure all aftermarket devices such as amplifiers,

fluorescent lights, air purifies, CB or HAM radios, etc.
are turned off.

1. Make sure the ignition switch is in LOCK (0).

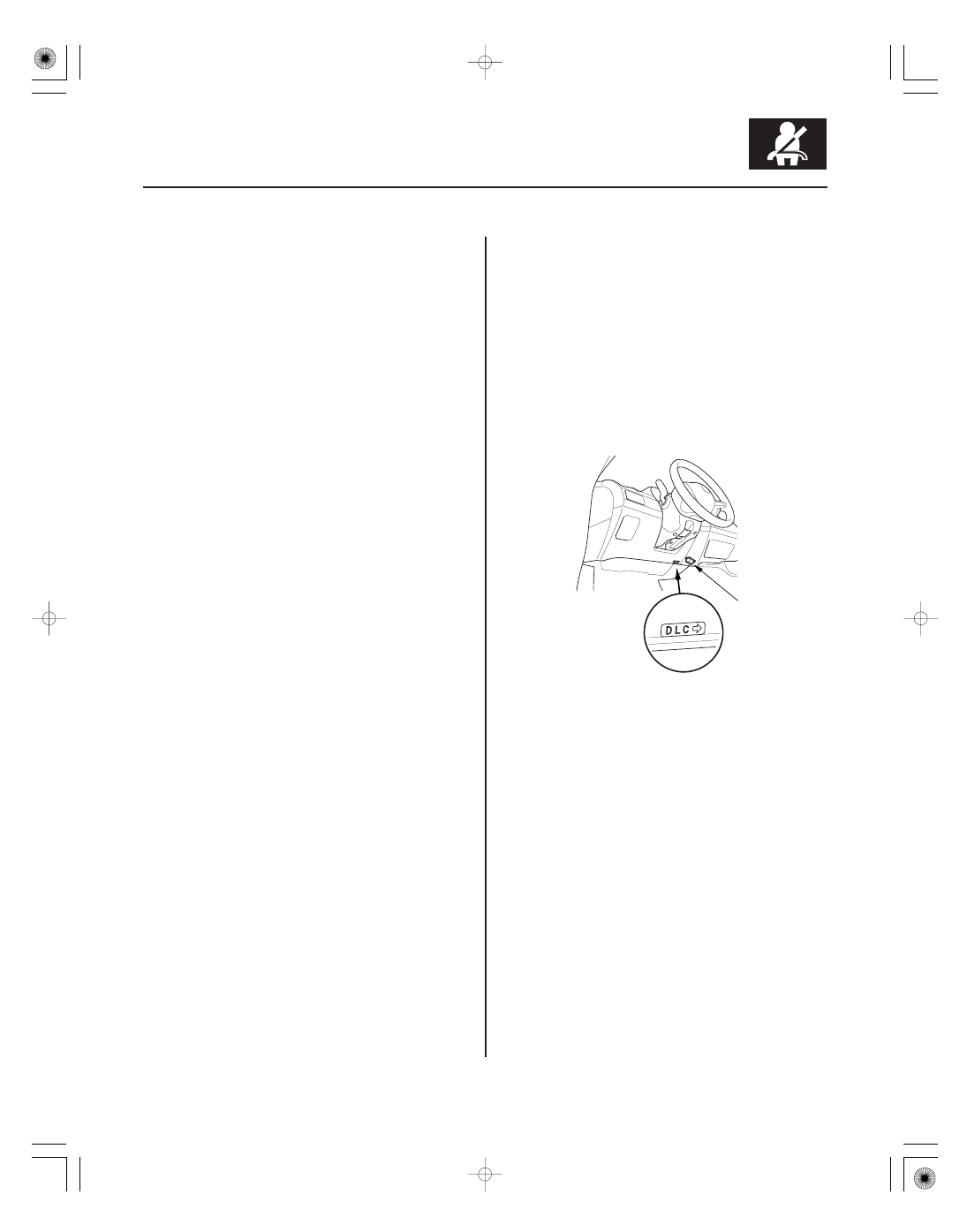

2. Connect the HDS to the data link connector (DLC)

(A).

3. Turn the ignition switch to ON (II).

4. Make sure the HDS communicates with the vehicle

and the SRS unit. If it does not communicate,
troubleshoot the DLC circuit (see page 11-204).

5. Drive the vehicle, accelerate to 20 mph (36 km/h),

then stop on level ground.

6. From the HDS Main Menu, select SRS, then

Inspection. In the HDS Inspection Menu, select
SEAT OUTPUT CHK and follow the prompts until
the ODS unit operation check is complete.
