Acura CSX. Manual - part 636

ＳＮＲ９ＡＮＫＪ１０３１１１１３１５１ＫＤＡＴ０１

Without navigation

23-256

23-256

Audio System

Audio Unit Removal/Installation

10. Turn the ignition switch to LOCK (0).

11. Start the engine in the known-good vehicle, and

then do steps 4 thru 10 on the known-good vehicle.

12. Compare the number of stations received in steps 6

and 9 in the client’s vehicle with the number of
stations received in the known-good vehicle.

• If the number of stations received is the same, or

within 10 %, the audio unit’s tuner performance
is OK. The problem may be atmospheric
conditions, multi path interference, or other
obstructions to the radio signal.

• If the customer’s vehicle receives fewer stations

by at least 10 %, go to step 2 of poor AM or FM
radio reception of interference, with navigation
(see page 23-196), without navigation (see page
23-199).

SRS components are located in this area. Review the
SRS component location (see page 24-11).
Also review the precautions and procedures (see page
24-13) in the SRS section before doing repairs or
service.

NOTE:

• Put on gloves to protect your hands.
• Take care not to scratch the dashboard and related

parts.

• Lay a workshop towel under the parts when working

on them to protect the face panel from scratches or
other damage.

• Do not work in a dusty or dirty place.
• Discharge static electricity from your body before and

during the work.

• Do not touch the circuit board(s) with your bare

hands.

• Do not work with dirty hands.
• Be careful not to fold the flat plate cable.
• Do not touch the terminal connector of the flat plate

cable with your bare hands (If you have touched it,
wipe it off thoroughly.).

• Eject all the discs before removing the audio unit to

prevent damaging the CD/DVD player’s load
mechanism.

• If you are replacing the audio unit, write down the

audio presets (if possible), and enter them into the
new audio unit.

08/08/21 14:14:16 61SNR030_230_0259

＊０１

＊０２

＊０３

23-257

A

B

B

C

A

A

A

B

A

C

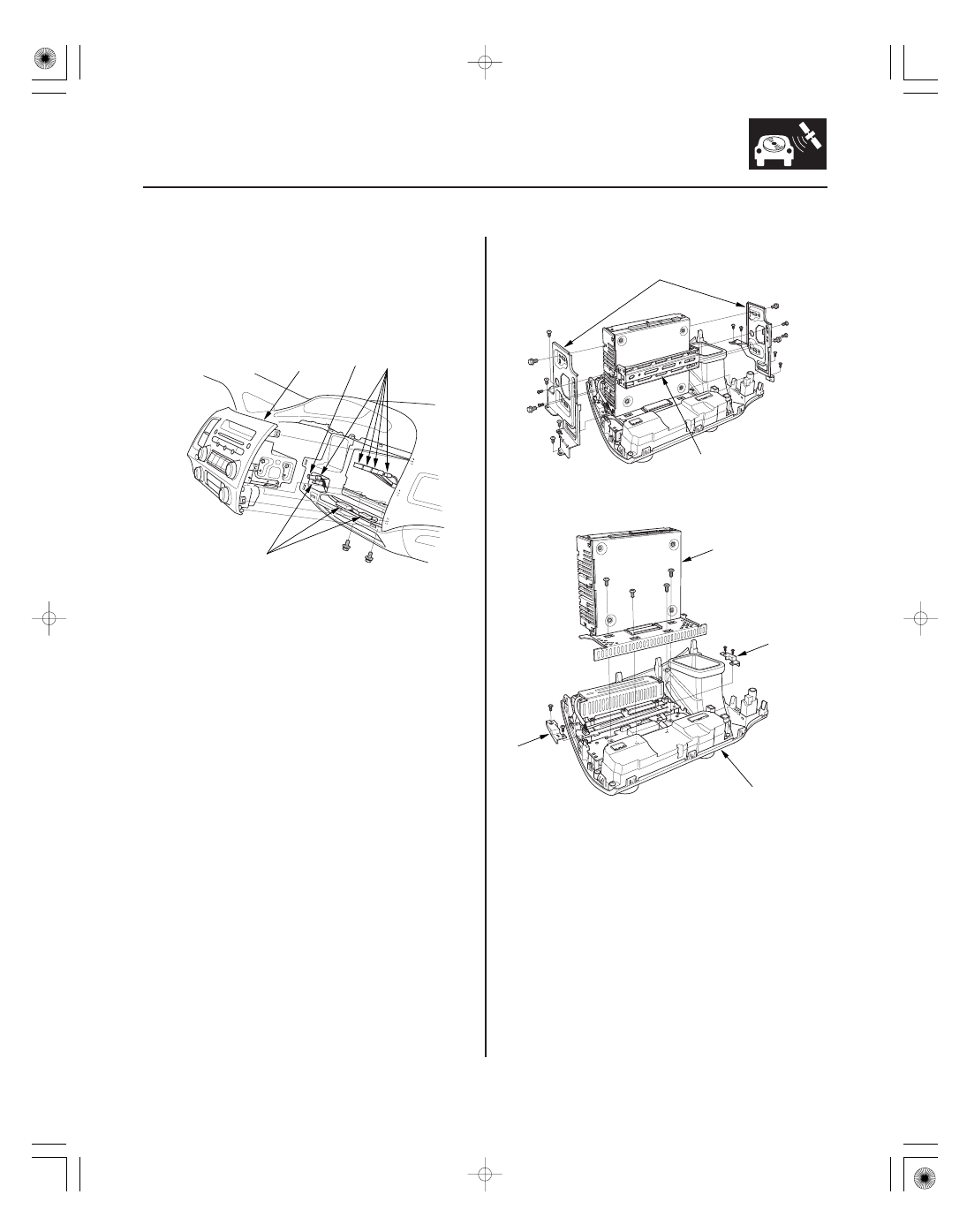

1. Make sure you have the anti-theft code for the

audio system.

2. Remove the subdisplay visor (see page 20-100).

3. Remove the center pocket hole lid and bolts, then

pull out the center panel (A).

4. Disconnect the connectors (B) and the air hose (C),

then remove the center panel.

5. Remove the bolts, screws and the brackets (A).

6. Remove the screws, rear covers (A) and the audio

unit (B) from the center panel display (C).

7. Install the audio unit in the reverse order of

removal, and note these items:

• Make sure all connectors and antenna lead are

secure.

• Enter the anti-theft code for the audio system,

then set the clock.

08/08/21 14:14:16 61SNR030_230_0260

＊０１

ＳＮＲ９ＡＮＧＪ１０３１１１６７３０１ＫＤＡＴ０１

＊０１

ＳＮＲ９Ａ０ＤＪ１０３０００６２３３１ＫＢＡＴ００

23-258

23-258

Audio System

XM Receiver Removal/Installation

USB Adapter Unit Replacement

A

A

B

B

A

A

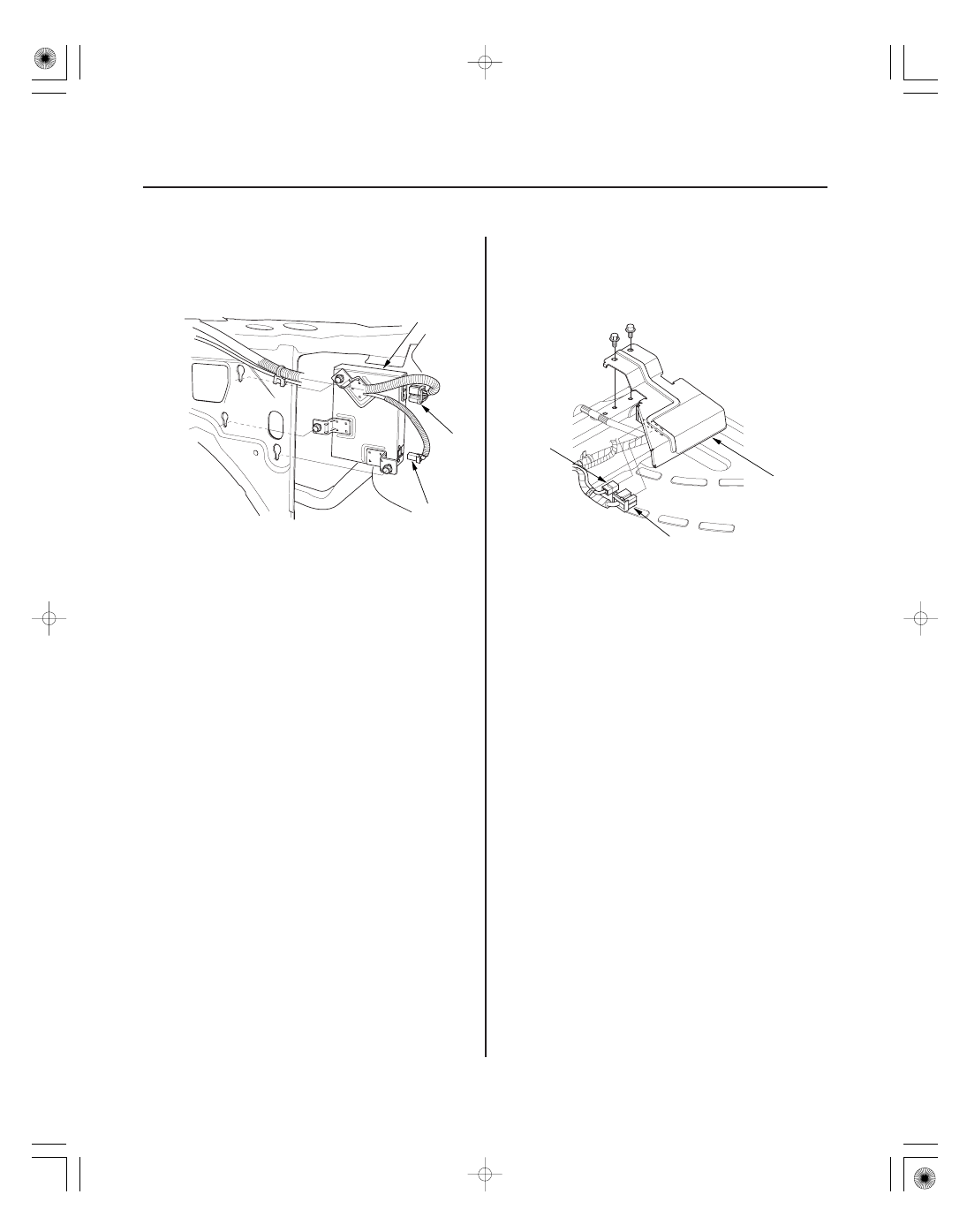

1. Open the trunk lid and remove the right trunk side

trim panel (see page 20-80).

2. Disconnect connectors (A) from the XM receiver (B).

3. Loosen the three bolts, and remove the XM

receiver.

4. Install the XM receiver in the reverse order of

removal.

1. Remove the front passenger’s seat (see page

20-118) and pull back the carpet.

2. Disconnect the connectors (A) from the USB

adapter unit (B).

3. Remove the bolts and the USB adapter unit.

4. Install the USB adapter unit in the reverse order of

removal.

08/08/21 14:14:17 61SNR030_230_0261

＊０１

ＳＮＲ９ＡＮＧＪ１０３１１１６７３０１ＫＤＡＴ０１

＊０１

ＳＮＲ９Ａ０ＤＪ１０３０００６２３３１ＫＢＡＴ００

23-258

23-258

Audio System

XM Receiver Removal/Installation

USB Adapter Unit Replacement

A

A

B

B

A

A

1. Open the trunk lid and remove the right trunk side

trim panel (see page 20-80).

2. Disconnect connectors (A) from the XM receiver (B).

3. Loosen the three bolts, and remove the XM

receiver.

4. Install the XM receiver in the reverse order of

removal.

1. Remove the front passenger’s seat (see page

20-118) and pull back the carpet.

2. Disconnect the connectors (A) from the USB

adapter unit (B).

3. Remove the bolts and the USB adapter unit.

4. Install the USB adapter unit in the reverse order of

removal.

08/08/21 14:14:17 61SNR030_230_0261
