Without navigation 1 CD type

23-81

A

A

B

B

C

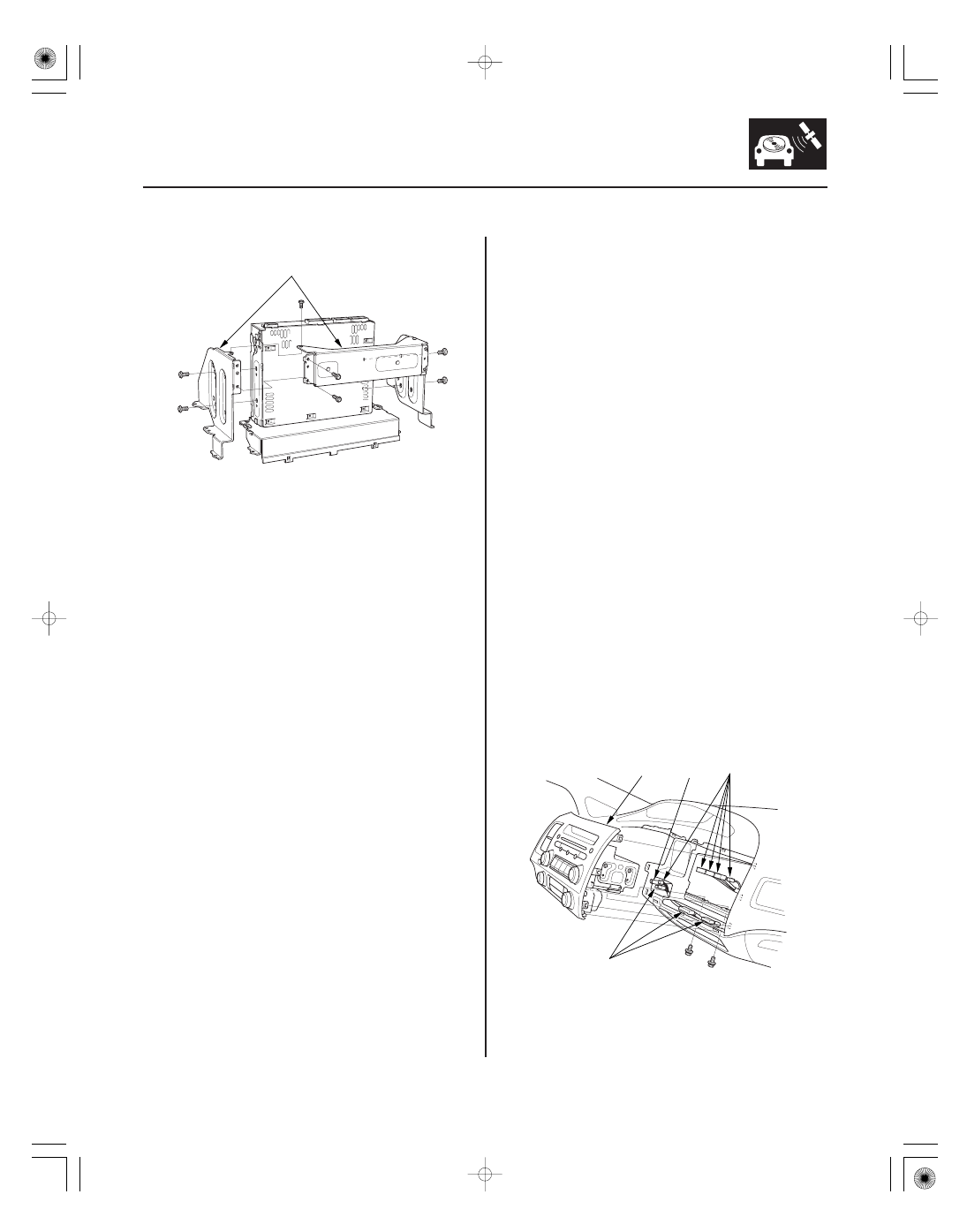

5. Remove the screws and the brackets (A).

6. Install the audio unit in the reverse order of

removal, and make sure all connectors and
antenna lead are secure.

SRS components are located in this area. Review the
SRS component location (see page 24-11).
Also review the precautions and procedures (see page
24-13) in the SRS section before doing repairs or
service.

NOTE:

• Put on gloves to protect your hands.
• Take care not to scratch the dashboard and related

parts.

• Lay a workshop towel under the parts when working

on them to protect the face panel from scratches or
other damage.

• Do not work in a dusty or dirty place.
• Discharge static electricity from your body before and

during the work.

• Do not touch the circuit board(s) with your bare

hands.

• Do not work with dirty hands.
• Be careful not to fold the flat plate cable.
• Do not touch the terminal connector of the flat plate

cable with your bare hands. (If you have touched it,
wipe it off thoroughly.)

• Eject all the discs before removing the audio unit to

prevent damaging the CD player’s load mechanism.

• If you are replacing the audio unit, write down the

sudio presets (if possible), and enter them into the
new audio unit.

1. Remove the meter inner visor (see page 20-100).

2. Remove the center pocket hole lid and bolts, then

pull out the center panel (A).

3. Disconnect the connectors (B) and the air hose (C),

then remove the center panel.

08/08/21 14:05:36 61SNR030_230_0084

０５

０６

＊０１

ＳＮＲ９ＡＮＥＪ１０３１１１６７３０１ＫＤＡＴ０１

’08 model with navigation

23-82

23-82

Audio System

XM Receiver Removal/Installation

A

A

A

B

A

C

A

A

B

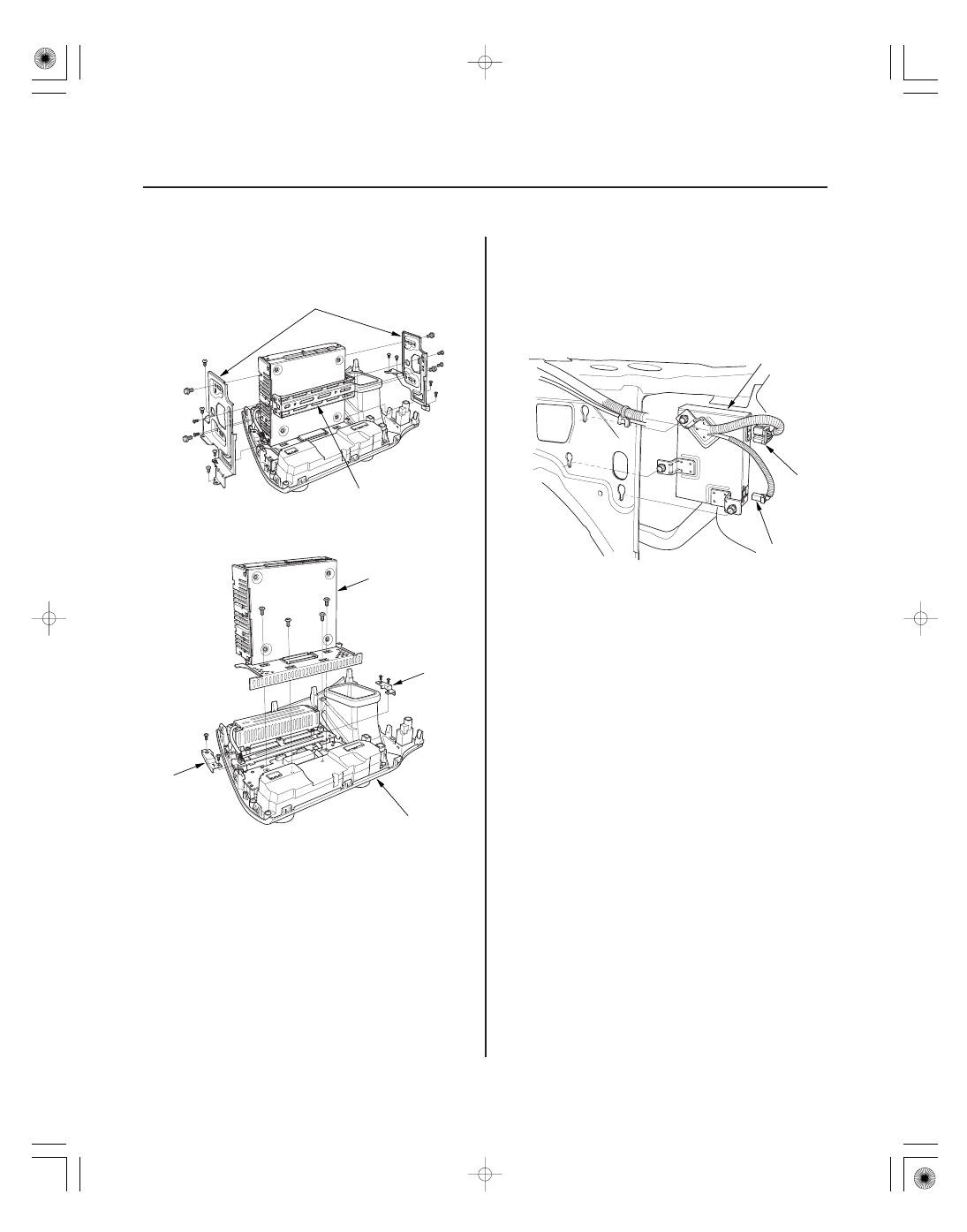

4. Remove the bolts, screws and the brackets (A).

5. Remove the screws, rear covers (A) and the audio

unit (B) from the center panel display (C).

6. Install the audio unit in the reverse order of

removal, and make sure all connectors and
antenna lead are secure.

1. Open the trunk lid and remove the right trunk side

trim panel (see page 20-82).

2. Disconnect the connectors (A) from the XM

receiver (B).

3. Loosen the three bolts, and remove the XM

receiver.

4. Install the XM receiver in the reverse order of

removal.

08/08/21 14:05:36 61SNR030_230_0085

０５

０６

＊０１

ＳＮＲ９ＡＮＥＪ１０３１１１６７３０１ＫＤＡＴ０１

’08 model with navigation

23-82

23-82

Audio System

XM Receiver Removal/Installation

A

A

A

B

A

C

A

A

B

4. Remove the bolts, screws and the brackets (A).

5. Remove the screws, rear covers (A) and the audio

unit (B) from the center panel display (C).

6. Install the audio unit in the reverse order of

removal, and make sure all connectors and
antenna lead are secure.

1. Open the trunk lid and remove the right trunk side

trim panel (see page 20-82).

2. Disconnect the connectors (A) from the XM

receiver (B).

3. Loosen the three bolts, and remove the XM

receiver.

4. Install the XM receiver in the reverse order of

removal.

08/08/21 14:05:36 61SNR030_230_0085

０１

ＳＮＲ９ＡＧＮＪ１０３１１１５７１９１ＫＤＡＴ０２

０１

ＳＮＲ９Ａ０ＫＪ１０３７０３２７２０１ＫＢＡＴ８０

Type S model

Front Door Speaker

23-83

23-83

Stereo Amplifier Removal/
Installation

Speaker Replacement

A

C

B

A

B

C

B

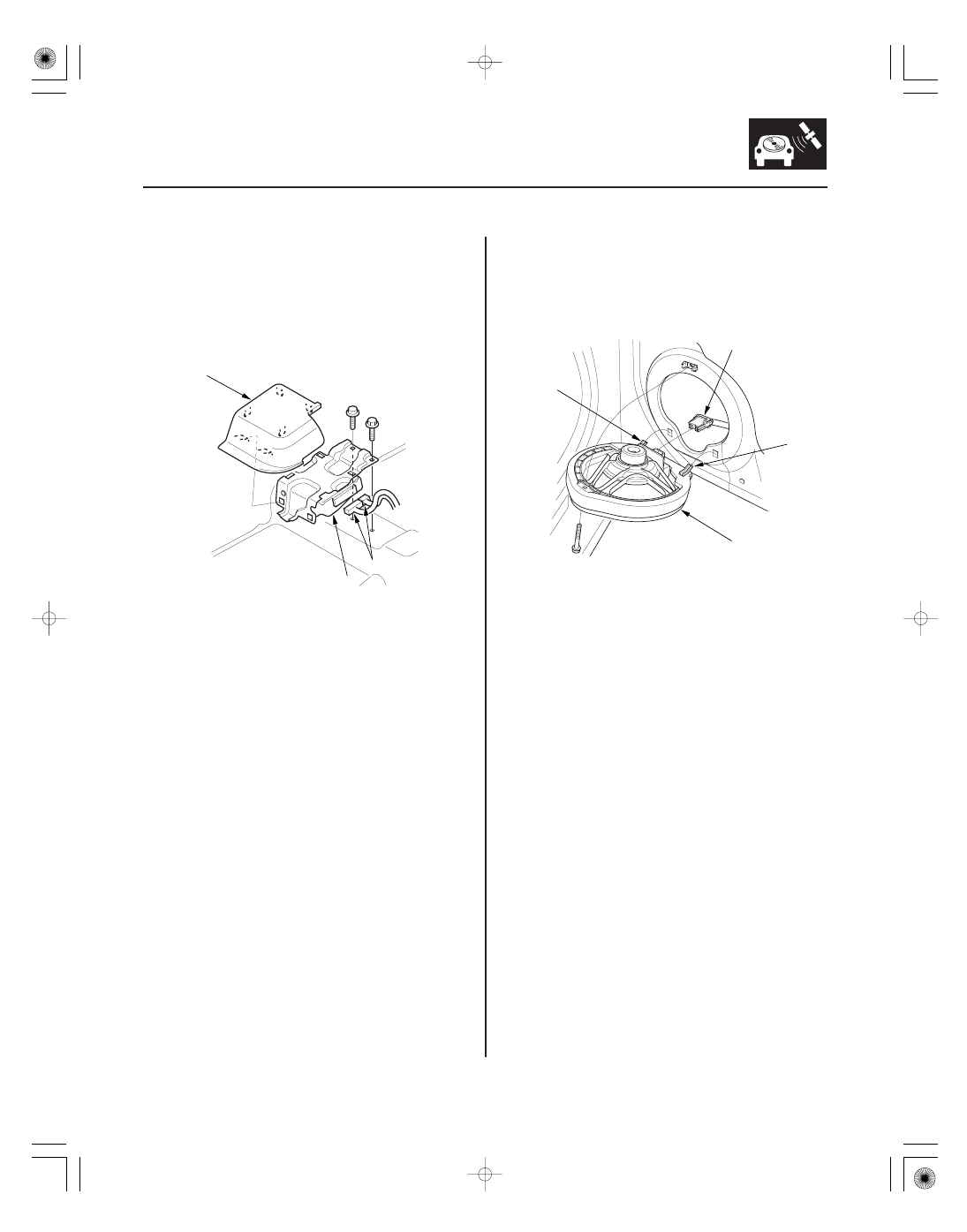

1. Slide the driver’s front seat forward fully.

2. Remove the amp cover (A), then disconnect the

connectors (B).

3. Remove the mounting bolts, then remove the

stereo amplifier (C).

4. Install the stereo amplifier in the reverse order of

removal.

1. Remove the front door panel (see page 20-7).

2. Remove the screw. Then lift the speaker (A) straight

up to release the lower clips (B).

3. Disconnect the 2P connector (C), and remove the

speaker.

4. Install the speaker in the reverse order of removal.

08/08/21 14:05:37 61SNR030_230_0086
