Wiper Blade Replacement

A

D

B

C

C

A

B

A

B

A

B

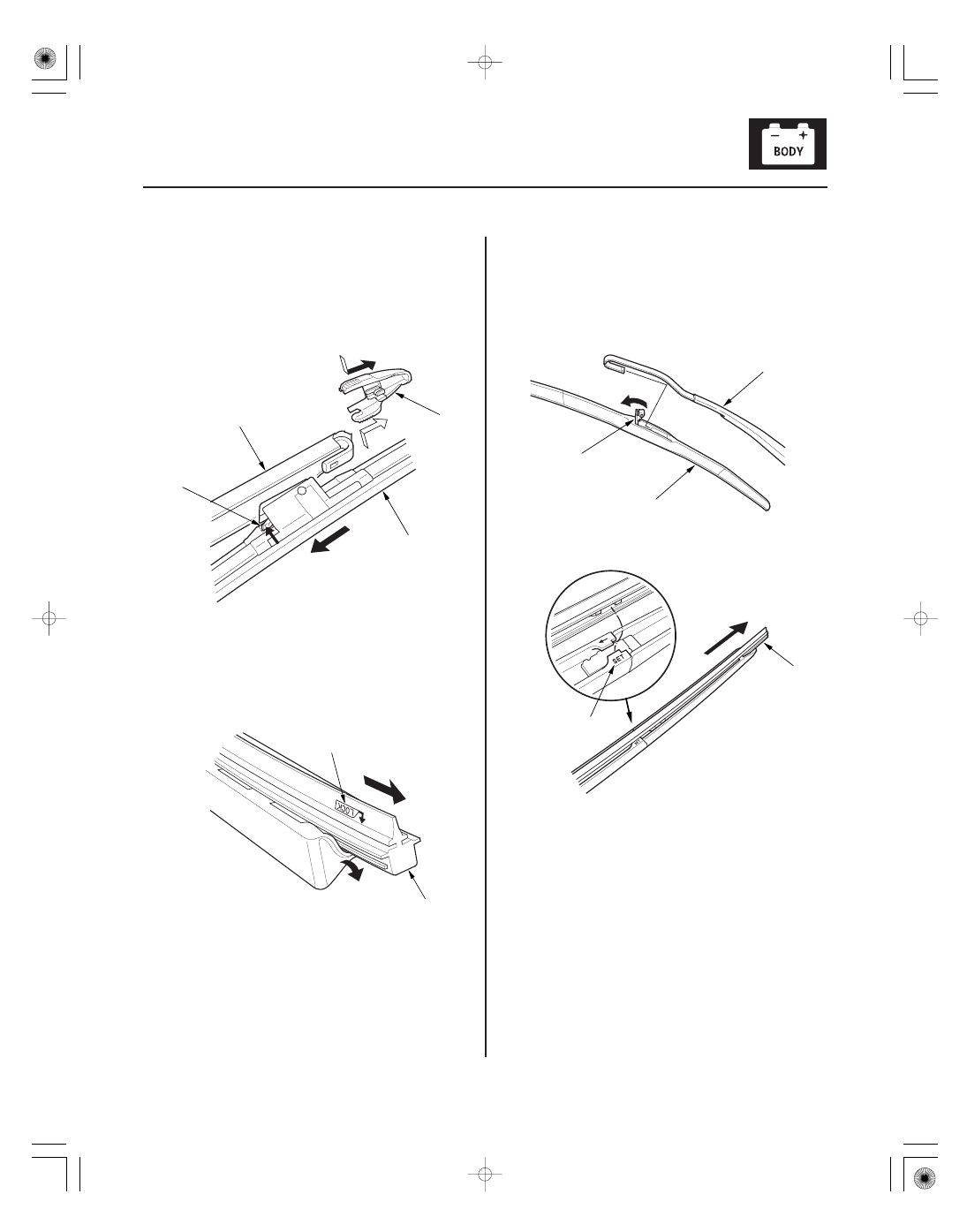

1. Lift the wiper arm off the windshield, raising the

driver’s side first, then the passenger’s side.

2. Remove the cover (A), by squeezing the two tabs

and pulling it straight out.

3. Press and hold the tab (B), and slide the wiper

blade (C) toward the tab until it releases from the
wiper arm (D).

4. Find the side of the blade labeled ‘‘LOCK’’ (A), then

pull back the end of the blade and slide out the old
rubber (B).

5. Install a new rubber in the reverse order of removal.

6. Install the wiper blades onto the windshield wiper

arms in the reverse order of removal.

7. Test by turning on the wipers. If the blades slip,

turn off the wipers and seat the attachments more
firmly.

1. Lift the wiper arm off the windshield, raising the

driver’s side first, then the passenger’s side.

2. Pull up the tab (A), and slide the wiper blade (B)

until it releases from the wiper arm (C).

3. Find the blade labeled ‘‘SET’’ (A), then release the

blade from it.

4. Pull back the end of the blade and slide out the old

rubber (B).

5. Install a new rubber in the reverse order of removal.

6. Install the wiper blades onto the windshield wiper

arms in the reverse order of removal.

7. Test by turning on the wipers. If the blades slip,

turn off the wipers and seat the attachments more
firmly.

08/08/21 14:28:50 61SNR030_220_0237

［

］

［ ］

０１

ＳＮＲ９Ａ００Ｊ５４３０００６５７０１ＭＢＡＴ００

Wiper arms stop position

Washer nozzle position

22-236

Wipers/Washers

Wiper Arm/Nozzle Adjustment

C

B

A

d

e

b

a

c

e

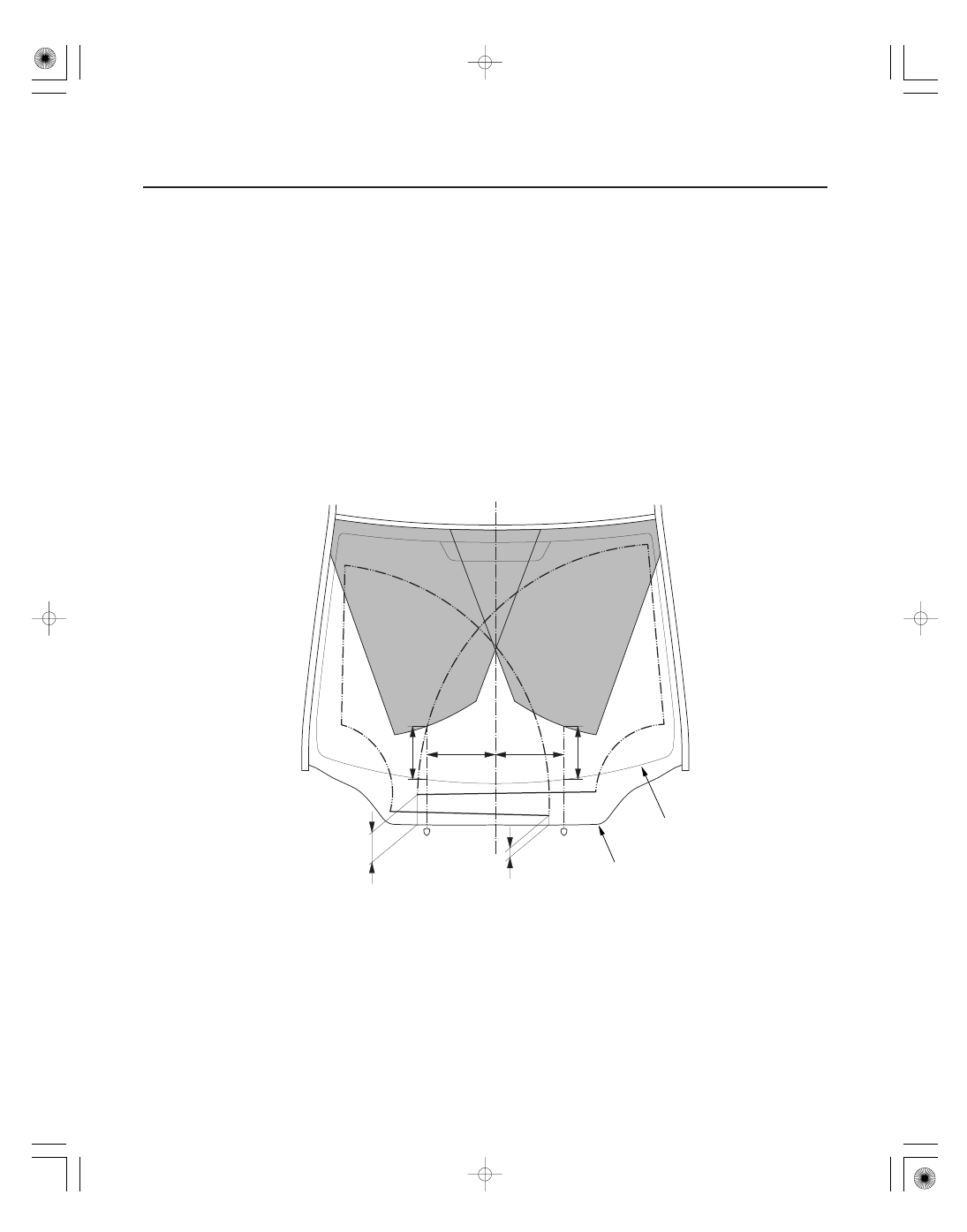

1. When the wiper arms stop at the automatic stop position, confirm that they are at the standard position.

a:

Position at about 23 mm (0.9 in.) from the top of cowl cover (A)

b:

Position at about 96 mm (3.8 in.)

114 mm (4.5 in.)

from the top of cowl cover (A)

: ’08-09 models

2. When you turn on the washers, confirm 50 % or more of the washer fluid lands within the spray area. If the spray

area is not within the standard positions, adjust the nozzles.

c:

Position at about 192 mm (7.6 in.) from the top of the black ceramic area (B) at the lower windshield

d:

Position at about 192 mm (7.6 in.) from the top of the black ceramic area (B) at the lower windshield

e:

Position at about 250 mm (9.8 in.) from the windshield center line (C)

08/08/21 14:28:50 61SNR030_220_0238

０１

ＳＮＲ９Ａ００Ｊ５４３０００６５０４１ＫＢＡＴ００

22-237

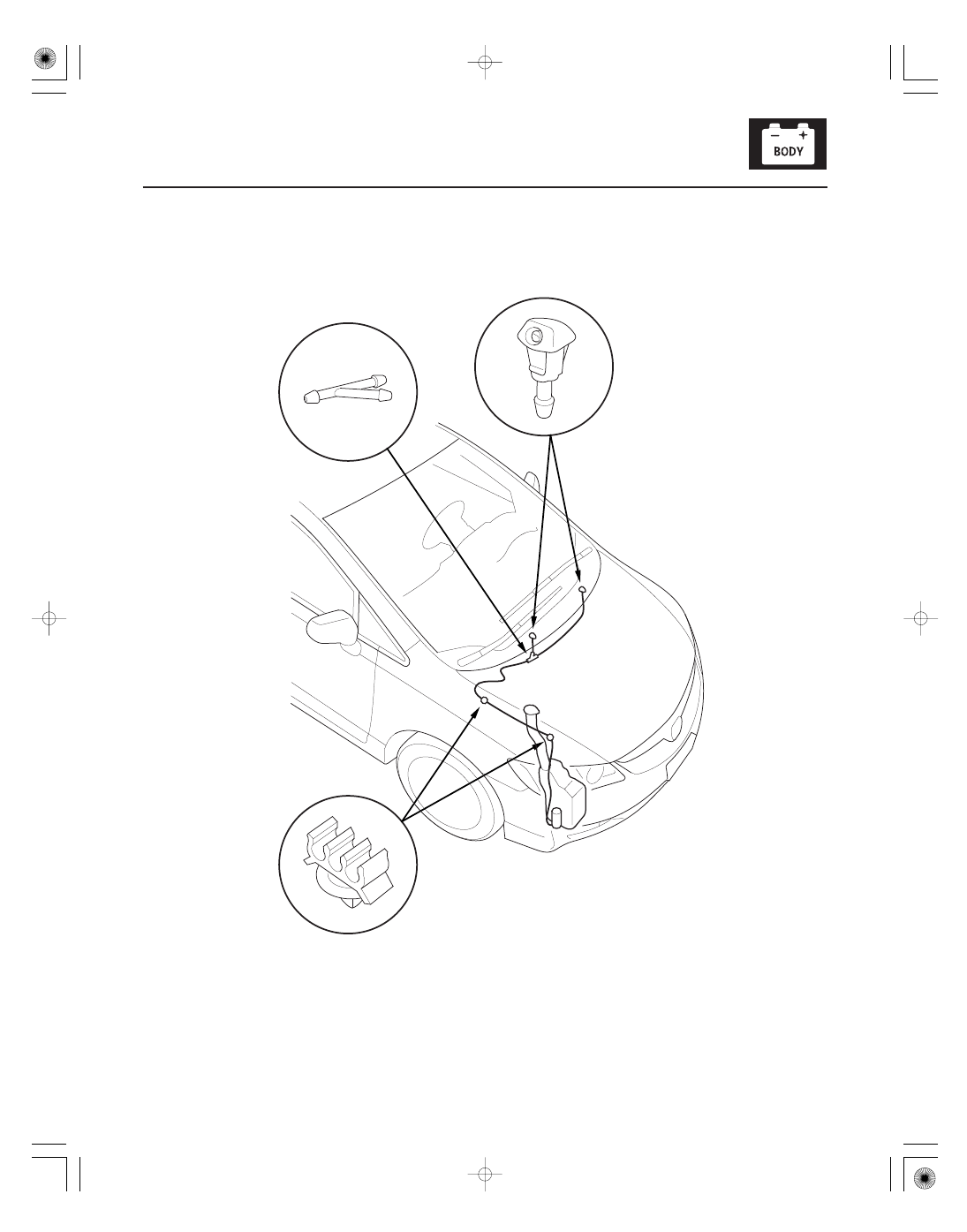

Washer Tube Replacement

1. Remove the right inner fender (see page 20-171).

2. Remove the washer nozzles and clips, then remove the tubes.

3. Install the parts in the reverse order of removal. Take care not to pinch the washer tube. Check the windshield

washer operation.

08/08/21 14:28:51 61SNR030_220_0239

＊０１

＊０２

ＳＮＲ９Ａ００Ｊ２２１００００００００ＤＡＡＴ００

22-238

Gauges

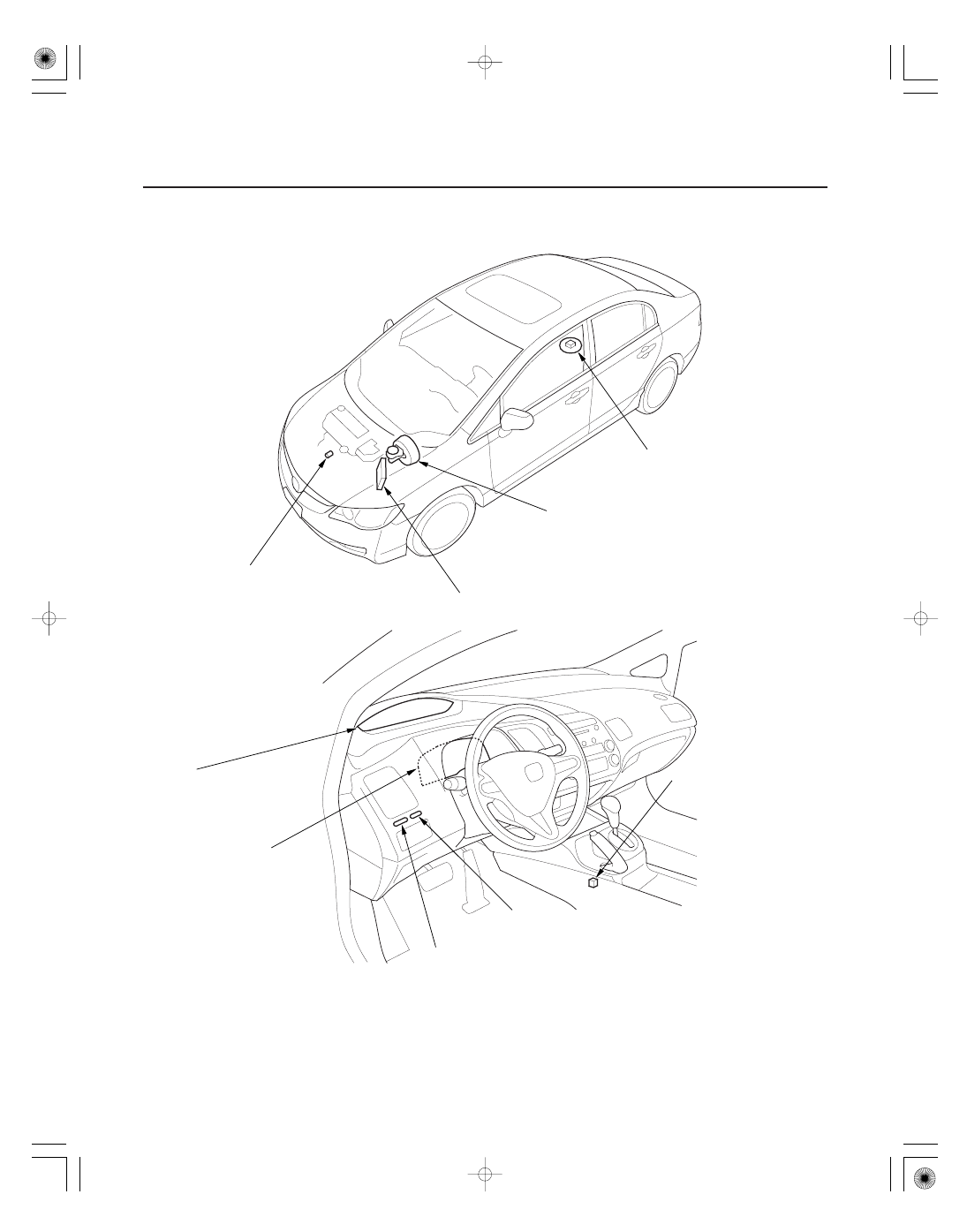

Component Location Index

OIL PRESSURE SWITCH

ECM/PCM

BRAKE FLUID LEVEL SWITCH

FUEL GAUGE SENDING UNIT

GAUGE CONTROL MODULE
(TACH)

ODOMETER SELECT/RESET SWITCH

DASH LIGHTS BRIGHTNESS CONTROLLER

GAUGE CONTROL MODULE
(SPEEDO)

PARKING BRAKE SWITCH

Test, page 8-9

Test, page 19-11

Test, page 11-340

Self-diagnostic Function,

page 22-241

Input Test, page 22-271
Rewriting the ODO Data and

Transferring Maintenance
Minder Data to a New Gauge
Control Module,
page 22-276

Replacement, page 22-277
Outside Air Temperature

Indicator Calibration, page 22-279

Test/Replacement, page 22-278

Test/Replacement, page 22-278

Input Test, page 22-274
Replacement, page 22-277

Test, page 19-11
