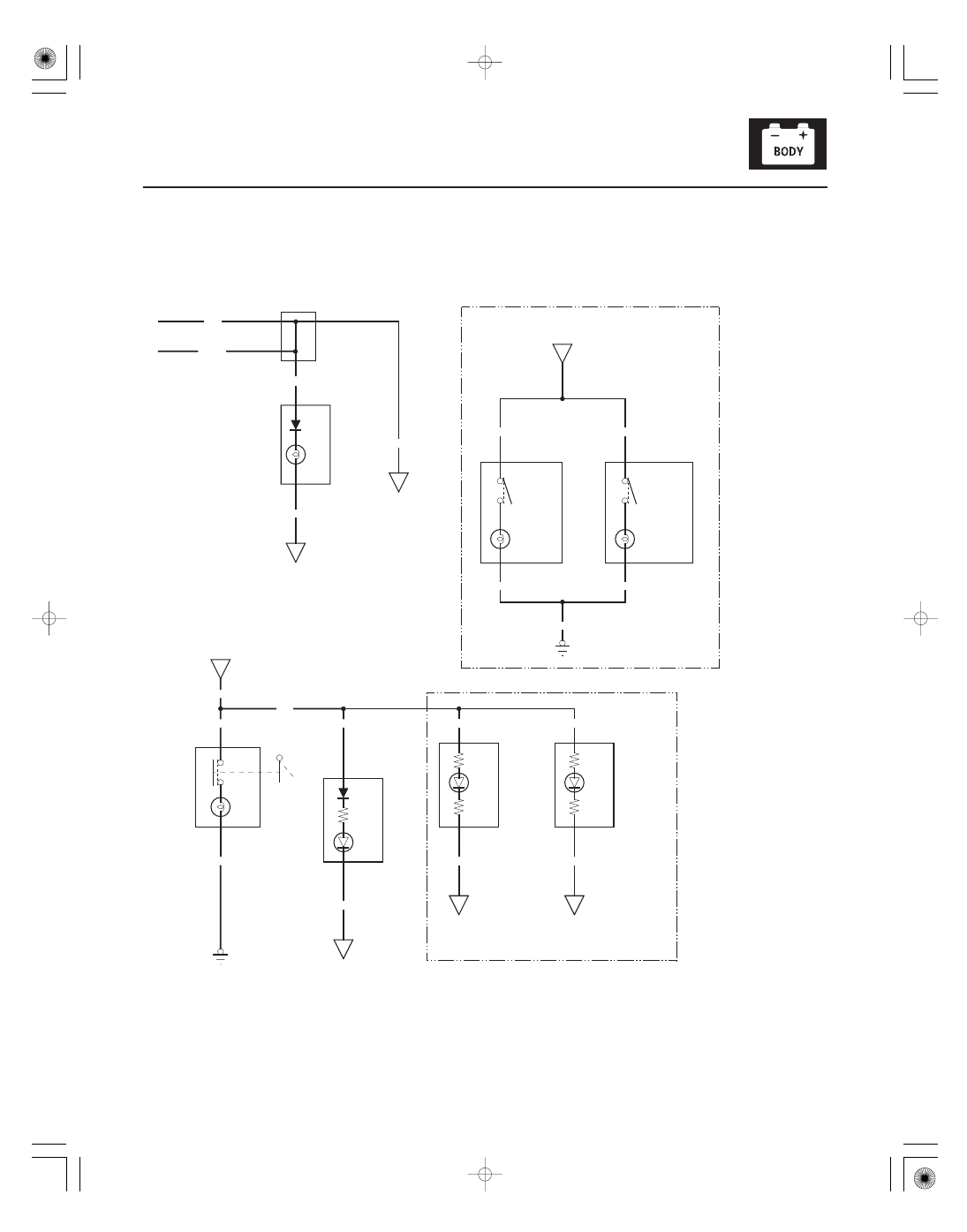

Acura CSX. Manual - part 537

＊９０

−

−

−

−

22-195

R10

LT BLU

K5

G3

E38

CLOSE

OPEN

1

2

(3.4 W)

LT BLU

BLK

GRY

GRY

GRY

RED

(5 W)

1

WHT

2

(LED)

GRN

G502

AMBIENT
LIGHT

DASH LIGHTS
BRIGHTNESS
CONTROLLER

TRUNK
LIGHT

UNDER-DASH
FUSE/RELAY BOX

No. 14 (7.5 A) FUSE
(UNDER-DASH
FUSE/RELAY BOX)

GLOVE
BOX
LIGHT

GLOVE
BOX
LID

GRY

(LED)

RED

2

1

DRIVER’S
FOOTWELL
LIGHT

DASH LIGHTS
BRIGHTNESS
CONTROLLER

GRY

(TYPE S model)

BLU

DRIVER’S
DOOR
COURTESY
LIGHT

TRUNK LID
LATCH
SWITCH

GRY

(LED)

RED

2

1

FRONT
PASSENGER’S
FOOTWELL
LIGHT

DASH LIGHTS
BRIGHTNESS
CONTROLLER

LT BLU

DRIVER’S
VANITY
MIRROR
LIGHT
SWITCH

DRIVER’S
VANITY
MIRROR
LIGHT (2 W)

DRIVER’S
SUNVISOR

1

2

LT BLU

PASSENGER’S
VANITY
MIRROR
LIGHT
SWITCH

PASSENGER’S
VANITY
MIRROR
LIGHT (2 W)

PASSENGER’S
SUNVISOR

1

2

G502

BLK

*2

BLK

BLK

No. 22 (7.5 A) FUSE
(UNDER-HOOD
FUSE/RELAY BOX)

C

D

B

5*3
4*4
3*2

2*2
5*4
3*3

*1: ’06 07 models
*2: ’08 09 models
*3: ’06 07 models with moonroof
*4: ’06 07 models without moonroof

08/08/21 14:27:49 61SNR030_220_0197

＊０１

０２

ＳＮＲ９ＡＢ９Ｊ３２３５０５３９８５１ＦＨＡＴ１０

＊０１

０２

ＳＮＲ９ＡＢ８Ｊ３２３５０５３９８５１ＦＨＡＴ１１

With moonroof

Without moonroof

Front Individual Map Light: 8 W x 2

Front Individual Map Light: 8 W x 2

22-196

22-196

Interior Lights

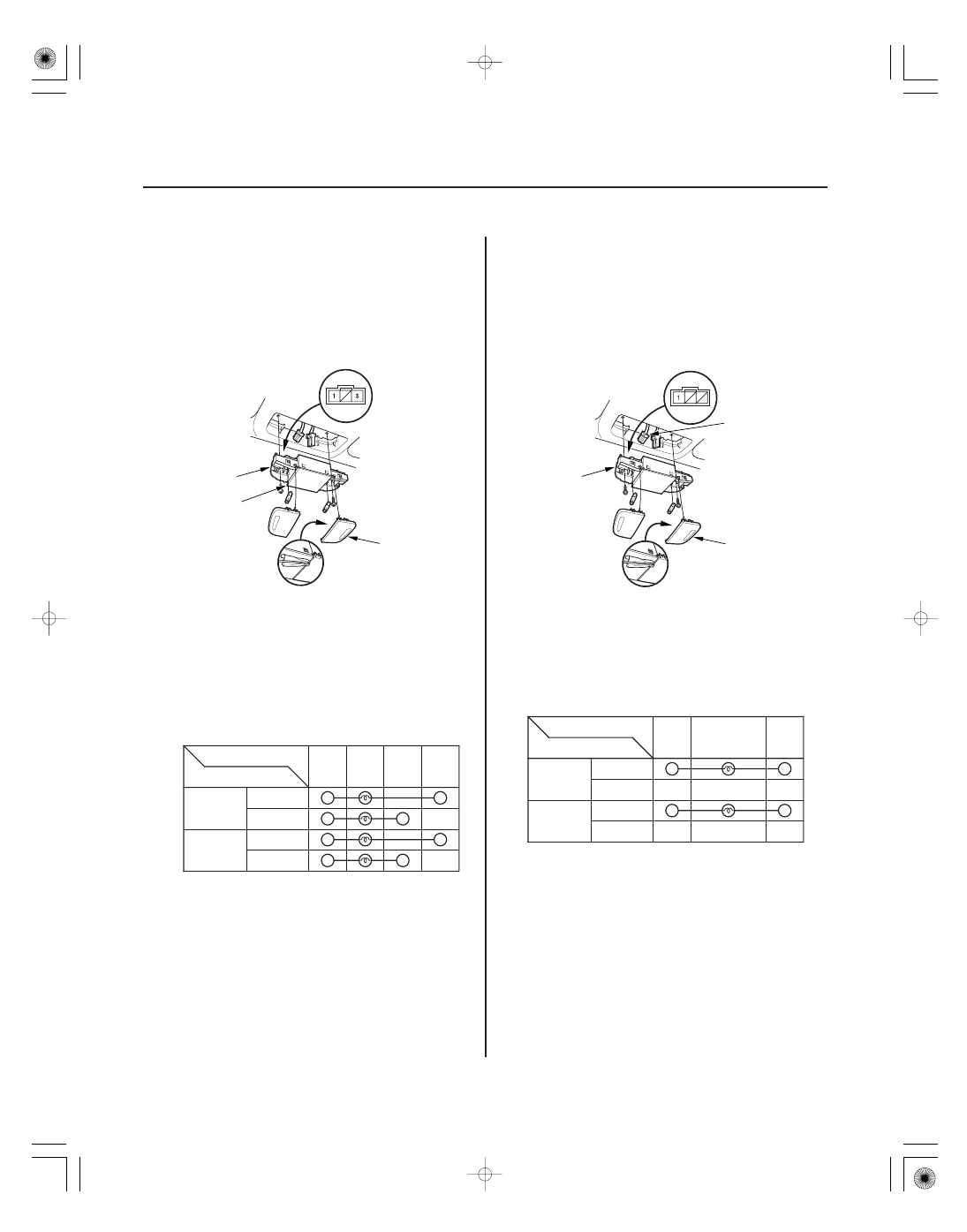

Front Individual Map Light Test/Replacement

A

B

C

Position

1

3

Terminal

RIGHT

LEFT

ON

OFF

ON

OFF

Body
ground

A

B

C

Position

1

Terminal

RIGHT

LEFT

ON

OFF

ON

OFF

Body
ground

1. Turn the map light switch OFF.

2. Carefully pry the lens (A) off with a small

screwdriver.

3. Remove the screws, then remove the map lights (B)

and moonroof switch or navigation microphone (C).

4. Disconnect the 3P connector from the map lights

and the 10P connector from the moonroof switch or
navigation microphone.

5. Check for continuity between the terminals in each

switch position according to the table.

6. If the continuity is not as specified, check the

bulb(s). If the bulb(s) are OK, replace the light
assembly.

7. Install the map light in the reverse order of removal.

1. Turn the map light switch OFF.

2. Carefully pry the lens (A) off with a small

screwdriver.

3. Remove the screws, then remove the map lights (B).

4. Disconnect the 3P connector (C) from the map

lights.

5. Check for continuity between the terminals in each

switch position according to the table.

6. If the continuity is not as specified, check the

bulb(s). If the bulb(s) are OK, replace the light
assembly.

7. Install the map light in the reverse order of removal.

08/08/21 14:27:50 61SNR030_220_0198

０１

ＳＮＲ９Ａ００Ｊ３２３０００１６３０１ＦＨＡＴ１０

＋

−

０１

ＳＮＲ９Ａ００Ｊ３２３７３７６０４０１ＦＨＡＴ０１

＋

−

Ceiling Light: 8 W

Trunk Light: 5 W

22-197

22-197

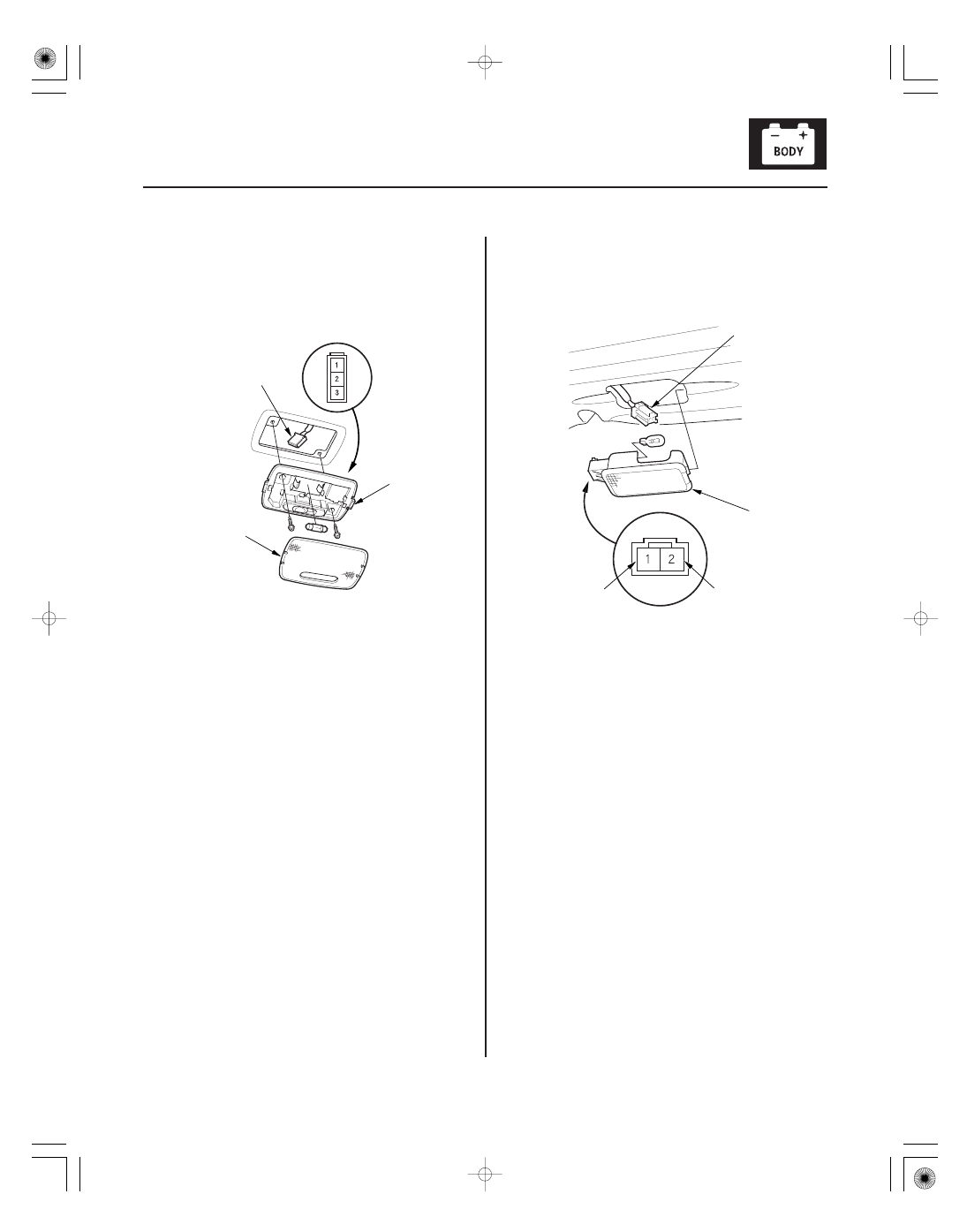

Ceiling Light Test/Replacement

Trunk Light Test/Replacement

A

C

B

A

B

(

)

(

)

1. Turn the ceiling light switch OFF.

2. Carefully pry the lens (A) off with a small

screwdriver.

3. Remove the screws, then remove the ceiling light

(B).

4. Disconnect the 3P connector (C) from the ceiling

light.

5. Check for continuity between the terminals.

• There should be continuity between terminals

No. 1 and No. 2 with the switch in the MIDDLE
position.

• There should be continuity between terminals

No. 2 and No. 3 (Body ground) with the switch in
the ON position.

• There should be no continuity between terminals

No. 1 and No. 2, and between No. 2 and body
ground with the switch in the OFF position.

6. If the continuity is not as specified, check the bulb.

If the bulb is OK, replace the light.

7. Install the ceiling light in the reverse order of

removal.

1. Open the trunk lid.

2. Carefully pry out the trunk light (A).

3. Disconnect the 2P connector (B) from the light.

4. Check for continuity between terminals No. 1 (

)

and No. 2 (

). There should be continuity. If there

is no continuity, check the bulb. If the bulb is OK,
replace the trunk light assembly.

5. Install the trunk light in the reverse order of

removal.

08/08/21 14:27:50 61SNR030_220_0199

＊０１

ＳＮＲ９Ａ００Ｊ３２３０００１２９３２ＦＨＡＴ００

０１

ＳＮＲ９Ａ００Ｊ３２３２０５２０１０１ＫＢＡＴ００

Courtesy light:3.4 W

22-198

22-198

Interior Lights

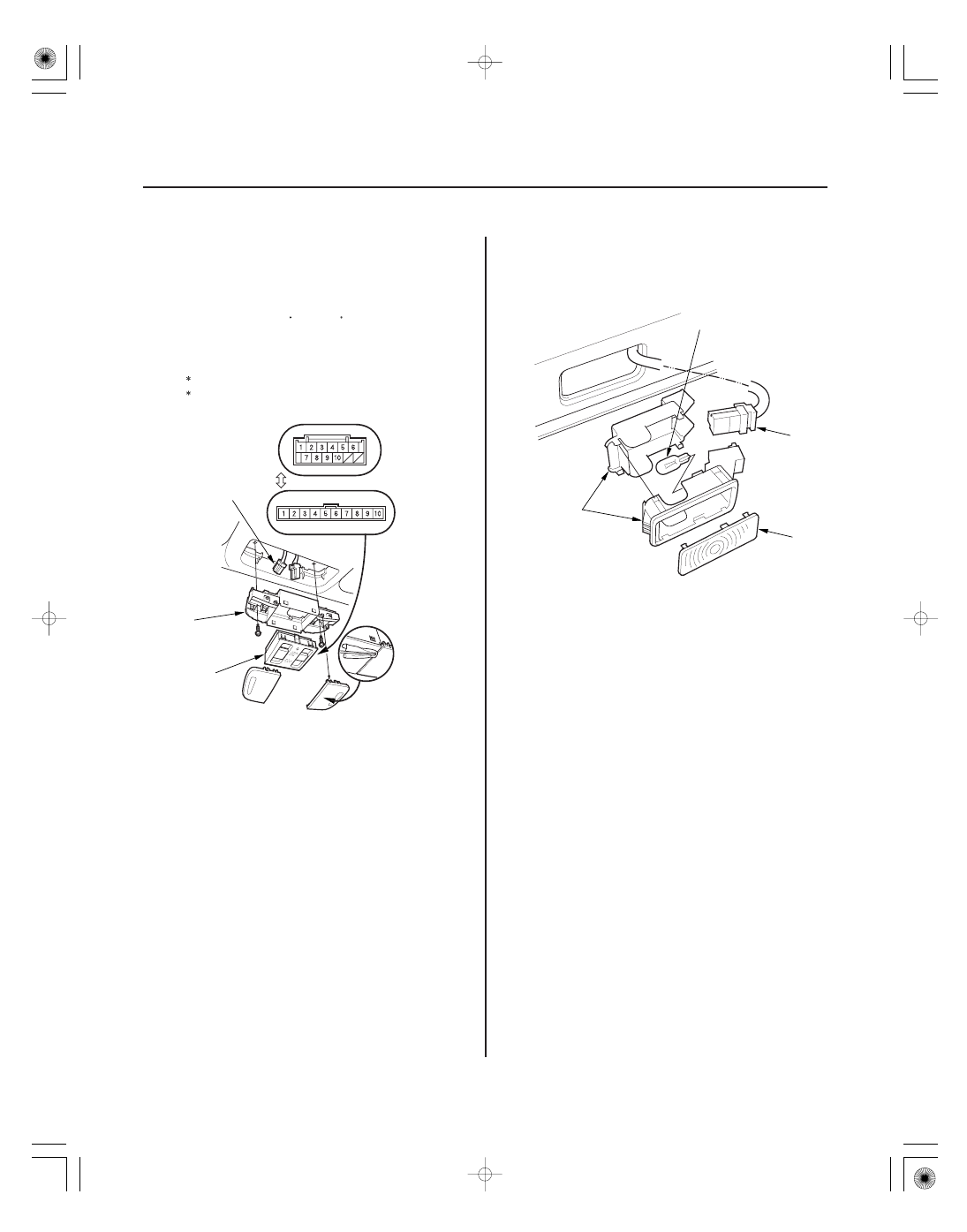

Ambient Light Test/Replacement

Courtesy Light Replacement

A

B

C

’06-07 models

’08-09 models

A

B

C

D

1. Remove the front individual map light.

• With moonroof (see page 22-196)
• Without moonroof (see page 22-196)

2. Disconnect the 10P

(or 12P ) connector (A) from

the ambient light (B), then remove the ambient
light from the front individual map light housing (C).

1: ’06-07 models
2: ’08-09 models

3. Connect battery power to the terminal No. 5 and

ground to the No. 3 terminal. The ambient light
should turn on. If the light does not turn on, replace
the ambient light.

4. Install the ambient light in the reverse order of

removal.

1. Carefully pry off the lens (A) with a small

screwdriver.

2. Pry out the housing (B) from the door panel, then

disconnect the 2P connector (C).

3. Separate the housing, then remove the bulb (D)

from the socket.

4. Install the courtesy light in the reverse order of

removal.

1

2

08/08/21 14:27:50 61SNR030_220_0200
