＊０１

＊０２

−

−

−

−

YES

NO

YES

NO

22-187

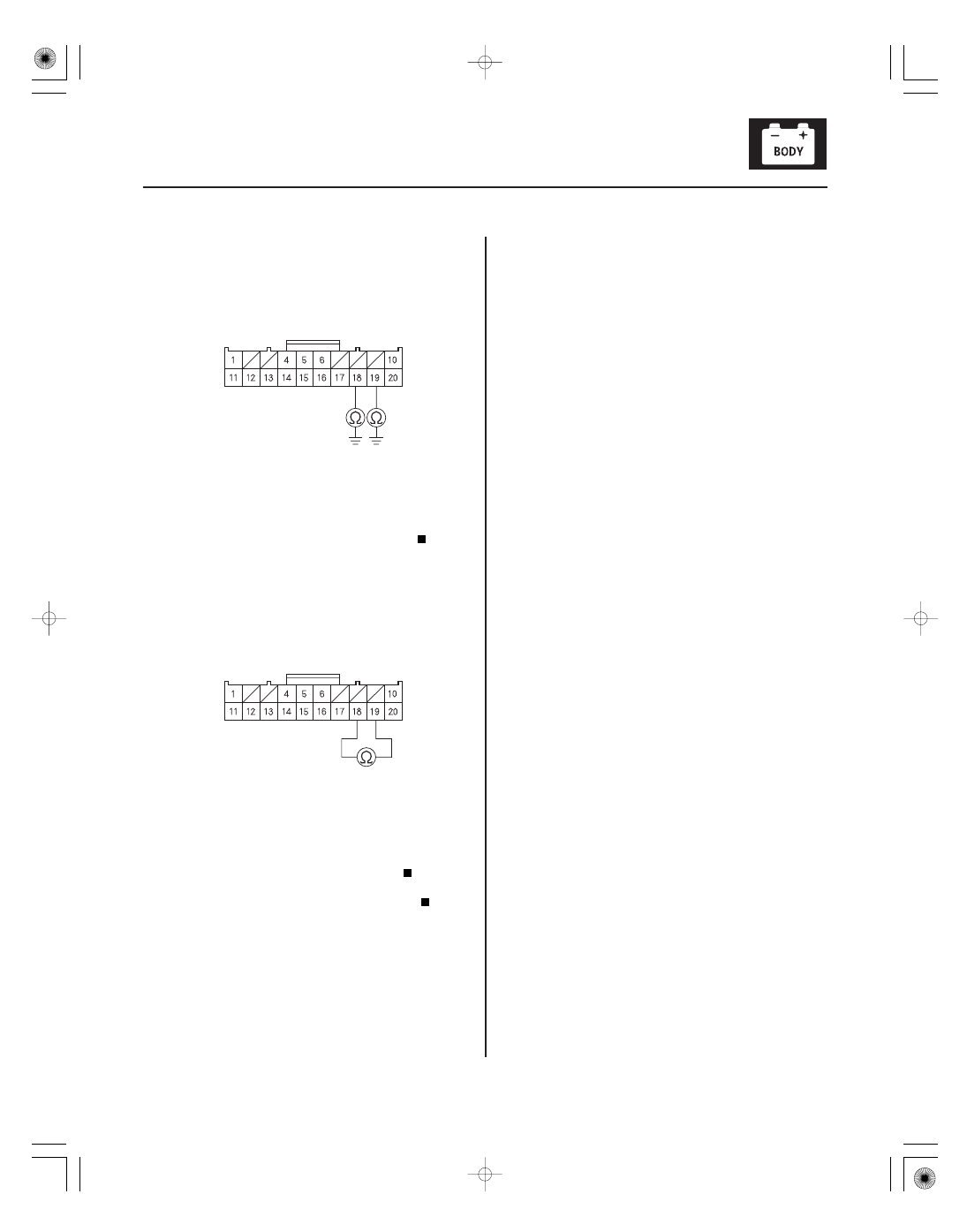

UNDER-DASH FUSE/RELAY BOX CONNECTOR S (20P)

RIGHT
(BRN)

LEFT
(LT GRN)

UNDER-DASH FUSE/RELAY BOX CONNECTOR S (20P)

RIGHT
(BRN)

LEFT
(LT GRN)

11. Check for continuity between body ground and

under-dash fuse/relay box connector S (20P)
terminals No. 18 and No. 19 individually.

Repair a short to ground in the wire.

Go to step 12.

12. Check for continuity between under-dash fuse/relay

box connector S (20P) terminals No. 18 and No. 19.

Repair a short between the wires.

Replace the combination light switch.

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

08/08/21 14:27:43 61SNR030_220_0189

０１

ＳＮＲ９Ａ００Ｊ３２１７３６４１９５１ＦＣＡＴ００

22-188

Turn Signal/Hazard Warning Lights

MICU Input Test

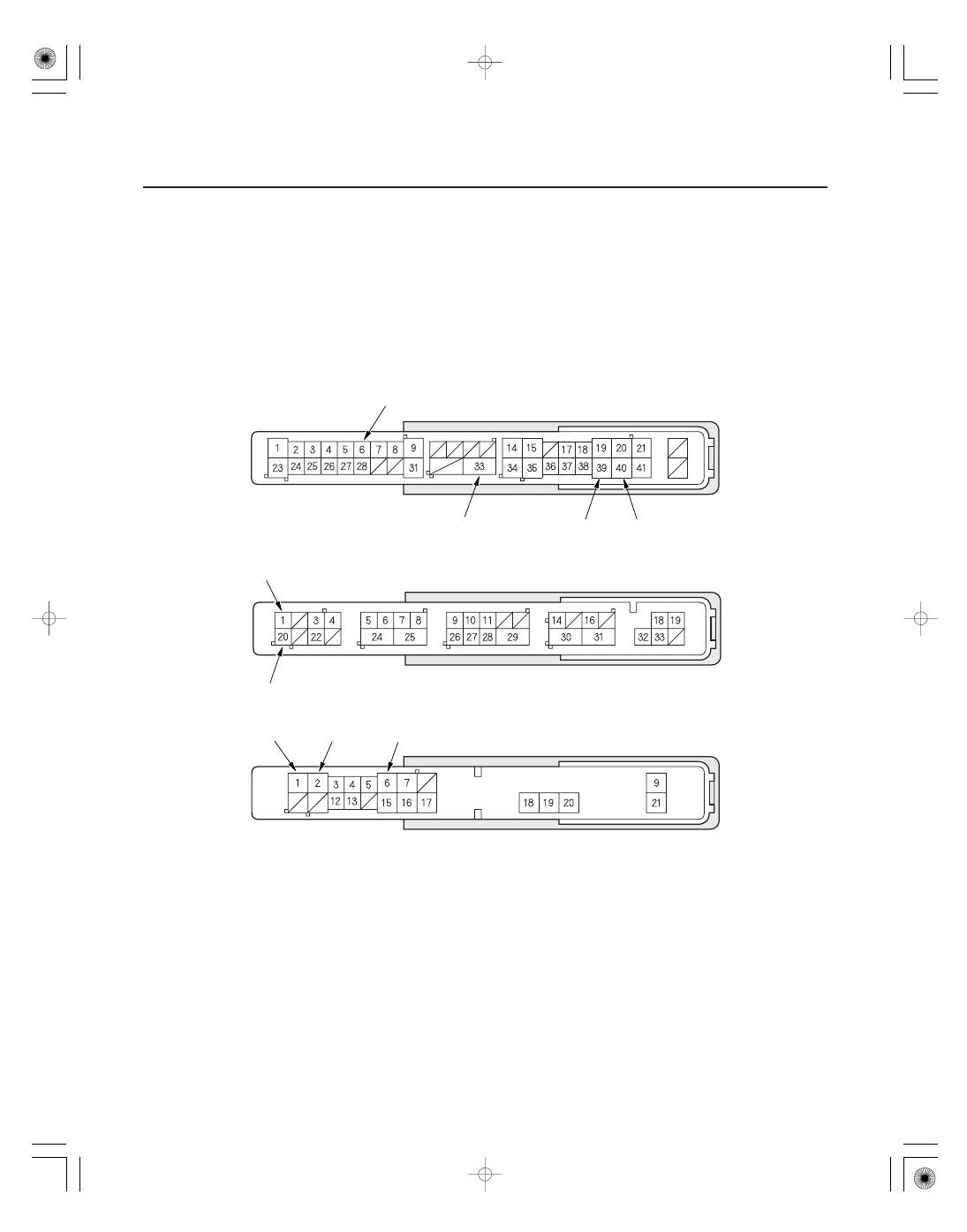

UNDER-DASH FUSE/RELAY BOX CONNECTOR E (42P)

BLK

BRN

BLU

UNDER-DASH FUSE/RELAY BOX CONNECTOR F (34P)

UNDER-DASH FUSE/RELAY BOX CONNECTOR G (21P)

YEL

BLK

BLK

BLU

GRN

GRN

1. Before troubleshooting the turn signal/hazard warning lights system, troubleshoot the system using B-CAN

System Diagnosis Test Mode A (see page 22-93).

2. Check the No. 10 (7.5 A) fuse in the under-dash fuse/relay box. If the fuse is blown, replace it and go to step 3.

3. Disconnect under-dash fuse/relay box connectors E, F, G, M, P, Q, R, S, and T.

NOTE: All connector views are shown from wire side of female terminals.

08/08/21 14:27:44 61SNR030_220_0190

＊０１

22-189

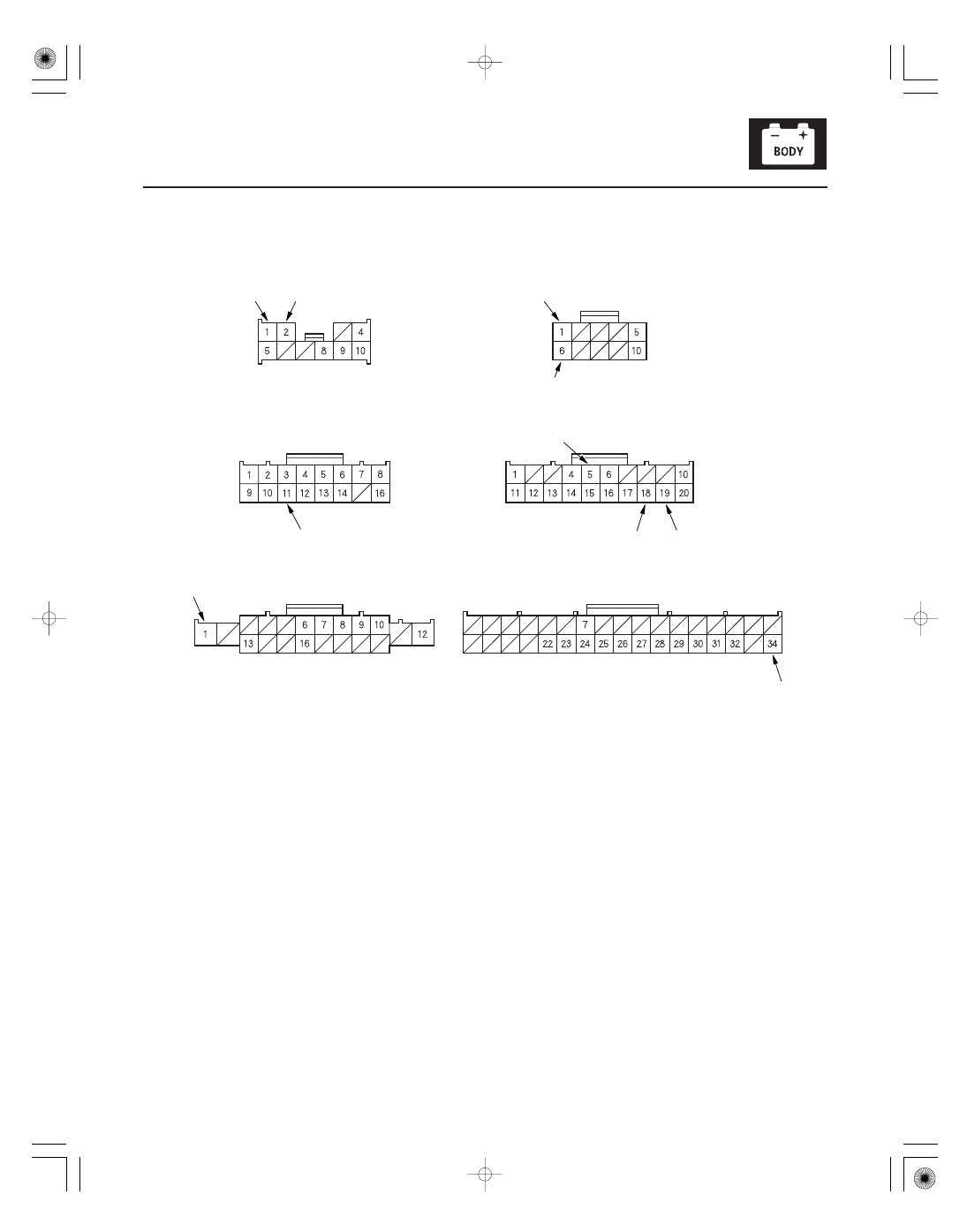

UNDER-DASH FUSE/RELAY BOX
CONNECTOR M (10P)

UNDER-DASH FUSE/RELAY BOX
CONNECTOR P (10P)

UNDER-DASH FUSE/RELAY BOX
CONNECTOR Q (16P)

UNDER-DASH FUSE/RELAY BOX
CONNECTOR S (20P)

UNDER-DASH FUSE/RELAY BOX
CONNECTOR R (20P)

UNDER-DASH FUSE/RELAY BOX
CONNECTOR T (34P)

BLU

GRN

BLK

BRN

LT GRN

WHT

BLU

GRN

GRN

BLK

4. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary and recheck the system.
• If the terminals look OK, go to step 5.

08/08/21 14:27:44 61SNR030_220_0191

Cavity

Wire

Test condition

Test: Desired result

Possible cause if result desired is

not obtained

22-190

Turn Signal/Hazard Warning Lights

5. With the connectors still disconnected, do these input tests at the following connectors.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, go to step 6.

•
•
•

•
•
•

•
•
•

•
•
•

•
•
•

•
•
•

•
•

•
•
•

•

E39

BRN

Under all conditions

Connect terminals G2 and E39
with a jumper wire:
The right rear turn signal light
should come on.

Poor ground (G701)
Blown bulb
An open in the wire

E40

BLU

Under all conditions

Connect terminals G2 and E40
with a jumper wire:
The left rear turn signal light
should come on.

Poor ground (G701)
Blown bulb
An open in the wire

F1

BRN

Under all conditions

Connect terminals G2 and F1
with a jumper wire:
The right front turn signal light
should come on.

Poor ground (G201)
Blown bulb
An open in the wire

G1

BLU

Under all conditions

Connect terminals G2 and G1
with a jumper wire:
The left front turn signal light
should come on.

Poor ground (G301)
Blown bulb
An open in the wire

M1

BLU

Under all conditions

Connect terminals G2 and M1
with a jumper wire:
The left side turn signal light
should come on.

Poor ground (G503)
Blown LED
An open in the wire

M2

GRN

Under all conditions

Connect terminals G2 and M2
with a jumper wire:
The right side turn signal light
should come on.

Poor ground (G502)
Blown LED
An open in the wire

P1

GRN

Under all conditions

Connect terminals G2 and P1
with a jumper wire:
The right turn signal indicator
should come on.

Poor ground (G504)
Faulty gauge control module
(speedo)
An open in the wire

P6

BLU

Under all conditions

Connect terminals G2 and P6
with a jumper wire:
The left turn signal indicator
should come on.

Poor ground (G504)
Faulty gauge control module
(speedo)
An open in the wire

08/08/21 14:27:44 61SNR030_220_0192
