Acura CSX. Manual - part 532

０１

＊０１

ＳＮＲ９ＡＧＣＪ３２１２７１２７１５１ＭＢＡＴ００

’07-08 models

’09 model

22-176

Exterior Lights

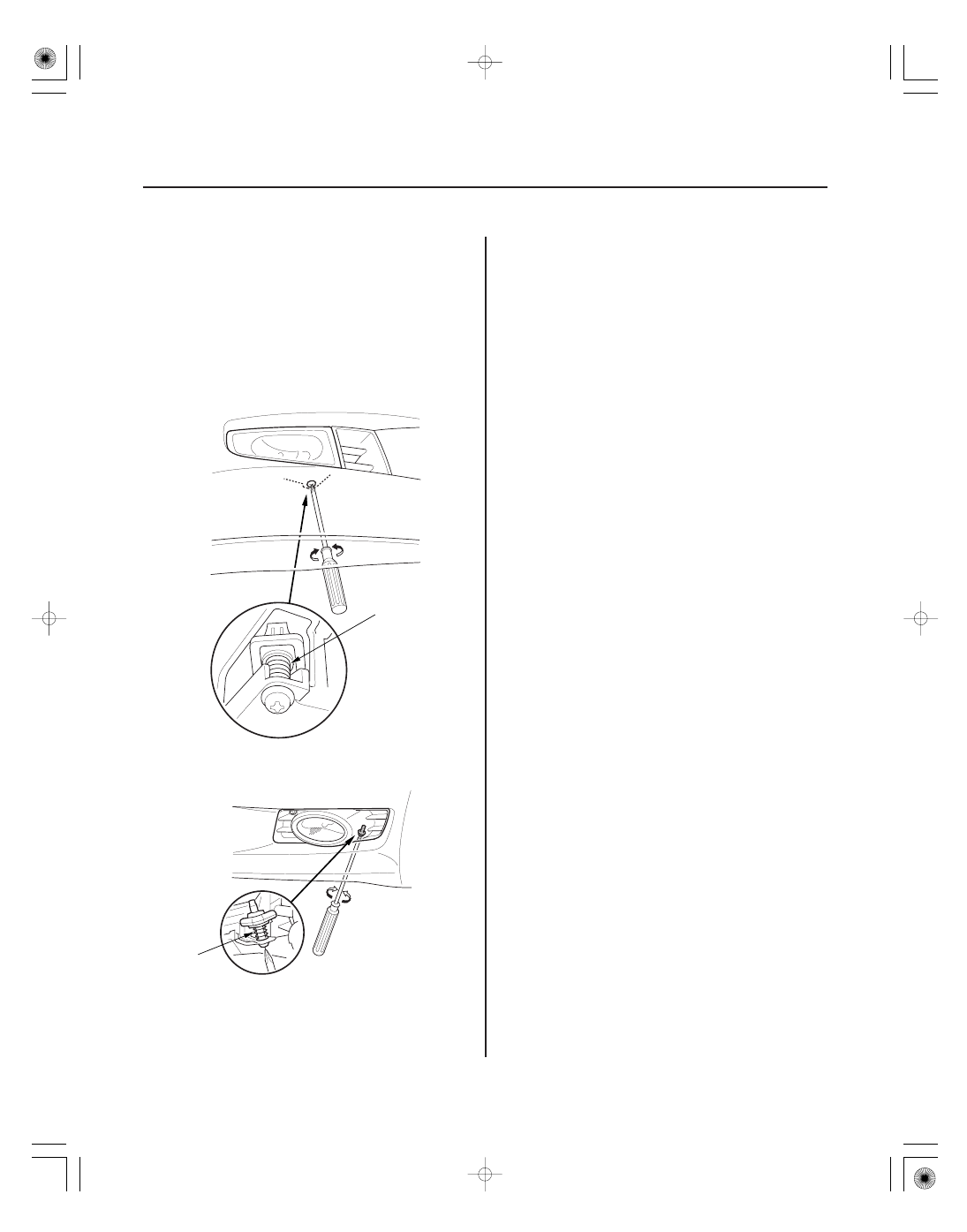

Fog Light Adjustment

A

A

Before adjusting the fog lights:

• Park the vehicle on a level surface.
• Make sure the tire pressures are correct.
• The driver or someone who weights the same should

sit in the driver’s seat.

Adjust the fog lights to local requirements by turning
the adjuster (A).

08/08/21 14:27:02 61SNR030_220_0178

０５

０１

０２

ＳＮＲ９Ａ００Ｊ３２１３３１１４８８３ＫＢＡＴ００

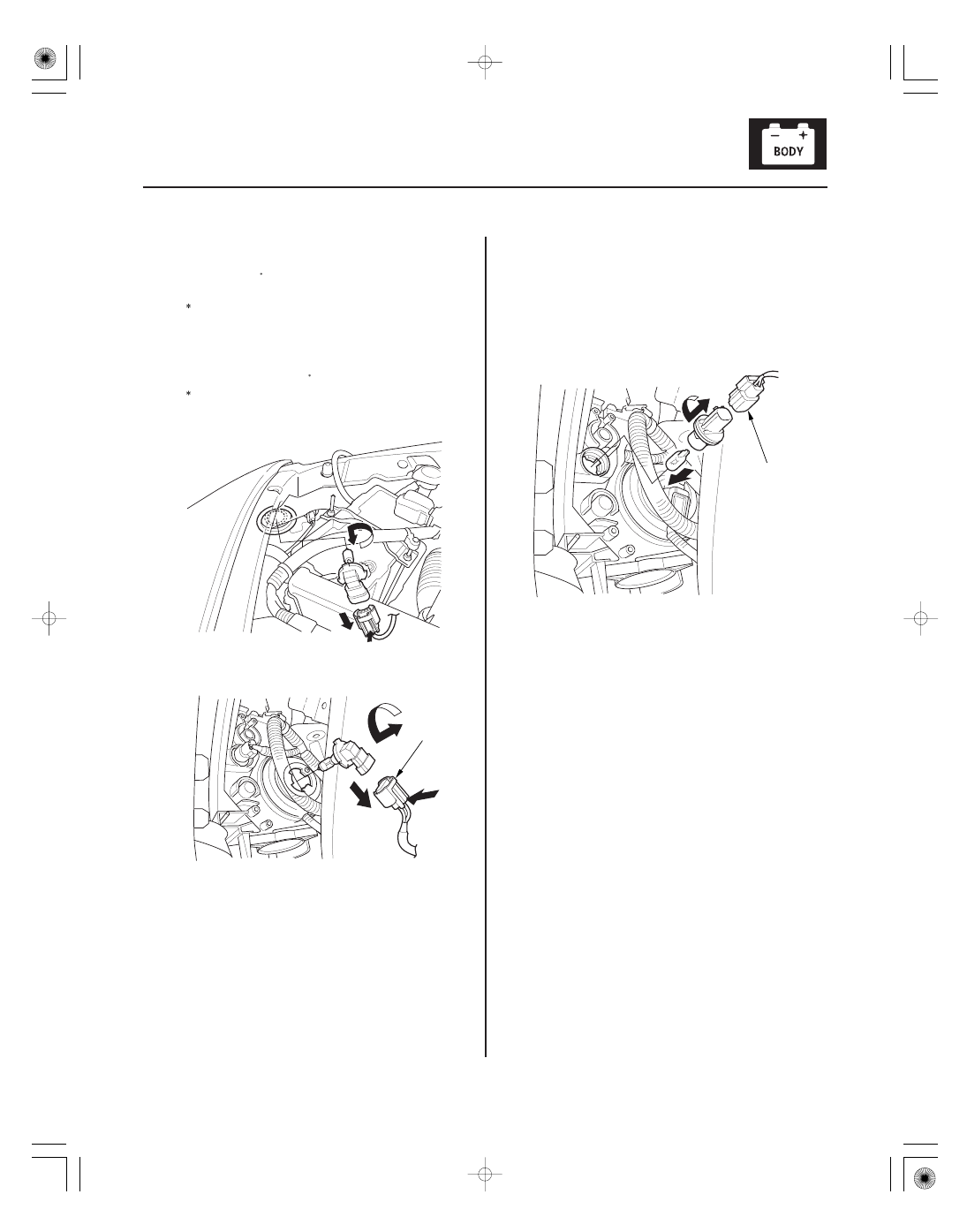

Headlight

Front Side Marker Light

Headlight (High Beam):

60 W

Headlight (Low Beam) : 51 W

Without HID

High

Low

Front Side Marker Light: 2 CP

22-177

Bulb Replacement

A

A

1. For low beam : Remove the inner fender (see page

20-171).

: Without HID

2. Disconnect the 2P connector (A) from the headlight.

:

3. Turn the bulb socket 45 ° counterclockwise to

remove the bulb.

4. Install a new bulb in the reverse order of removal.

1. Remove the inner fender (see page 20-171).

2. Disconnect the 2P connector (A) from the front side

marker light.

3. Turn the bulb socket 45 ° counterclockwise to

remove the bulb.

4. Install a new bulb in the reverse order of removal.

08/08/21 14:27:03 61SNR030_220_0179

０３

０４

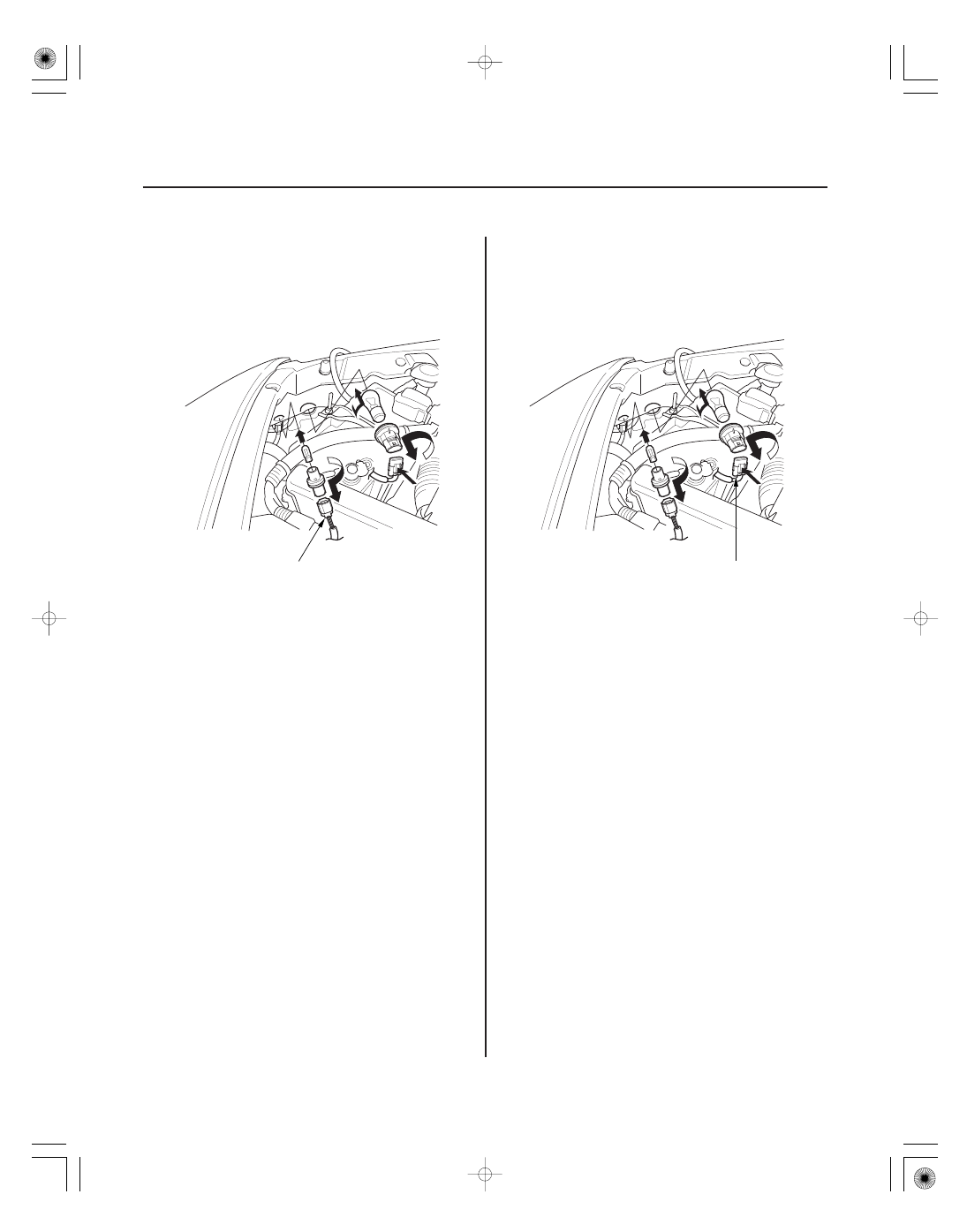

Front Parking Light

Front Turn Signal Light

Front Parking Light: 3 CP

Front Turn Signal Light: 24/2.2 CP

22-178

Exterior Lights

A

A

1. Disconnect the 2P connector (A) from the front

parking light.

2. Turn the bulb socket 45 ° counterclockwise to

remove the bulb.

3. Install a new bulb in the reverse order of removal.

1. Disconnect the 3P connector (A) from the front turn

signal light.

2. Turn the bulb socket 45 ° counterclockwise to

remove the bulb.

3. Install a new bulb in the reverse order of removal.

08/08/21 14:27:03 61SNR030_220_0180

０１

ＳＮＲ９Ａ００Ｊ３２１７３１５９１２１ＫＢＡＴ００

０２

ＳＮＲ９Ａ００Ｊ３２１７３１５９１２１ＫＢＡＴ０１

Brake Lights/Taillights:

21/5 W

Rear Turn Signal Light:

21 W

Rear Side Marker Light:

3 CP

Taillight:

5 W

Back-up Light: 16 W

22-179

22-179

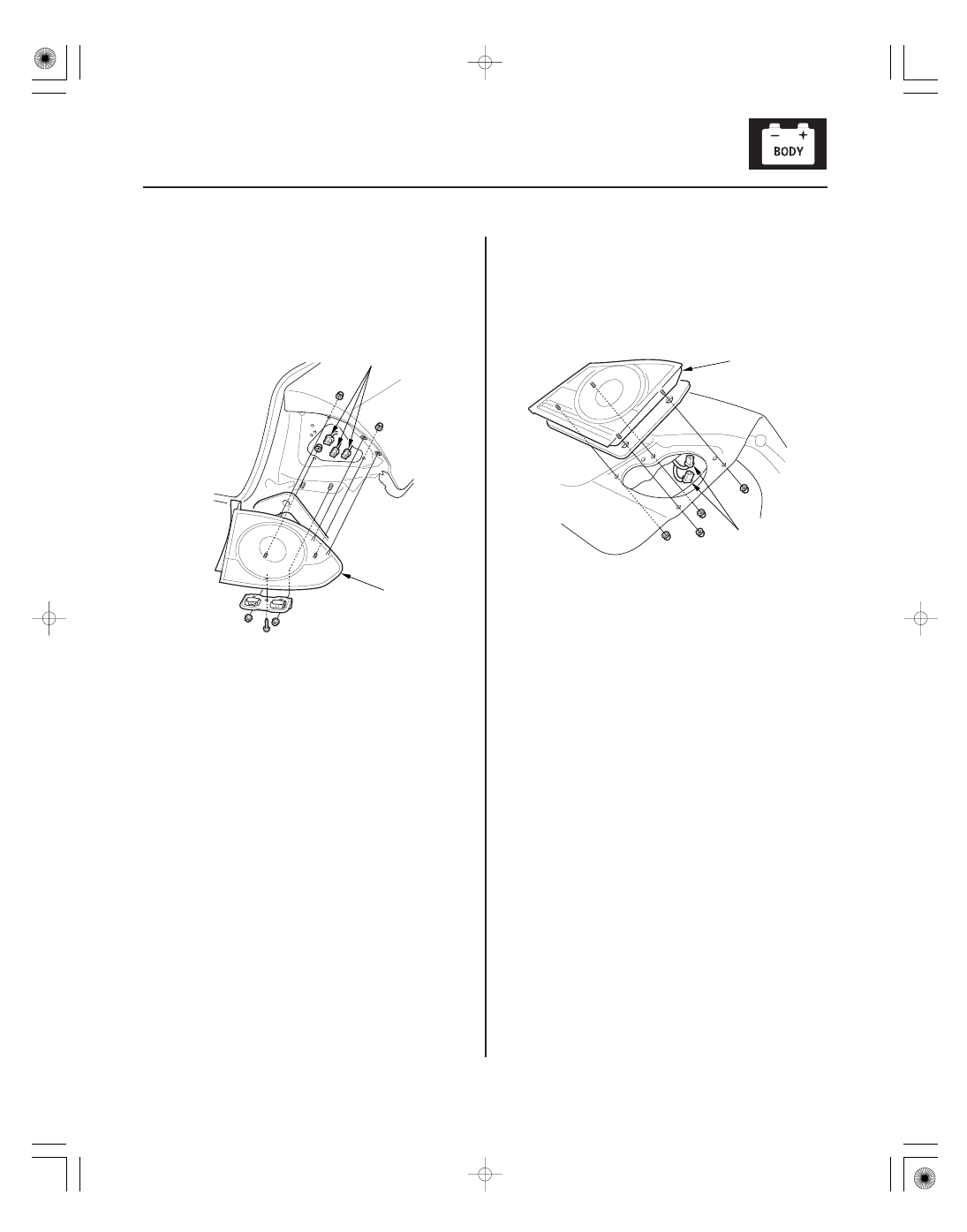

Taillight Replacement

Inner Taillight Replacement

A

B

A

B

1. Remove the rear bumper (see page 20-149).

2. Disconnect the connectors (A) from the taillights (B).

3. Turn the bulb sockets 45 ° counterclockwise to

remove the bulbs.

4. Remove the nuts and screws, then remove the

taillight.

5. Install the taillight in the reverse order of removal.

1. Remove the trunk lid trim (see page 20-82).

2. Disconnect the connectors (A) from the inner

taillight (B).

3. Turn the bulb sockets 45 ° counterclockwise to

remove the bulbs.

4. Remove the nuts, then remove the taillight.

5. Install the inner taillight in the reverse order of

removal.

08/08/21 14:27:41 61SNR030_220_0181
