Headlight Adjustment

A

A

7.5 m (25 ft)

A

A

B

Headlights become very hot during use; do not
touch them or any attaching hardware immediately
after they have been turned off.

Before adjusting the headlights:

• Park the vehicle on a level surface.
• Make sure the tire pressures are correct.
• The driver or someone who weighs the same should

sit in the driver’s seat.

1. Clean the outer lens so that you can see the center

(A) of the headlights.

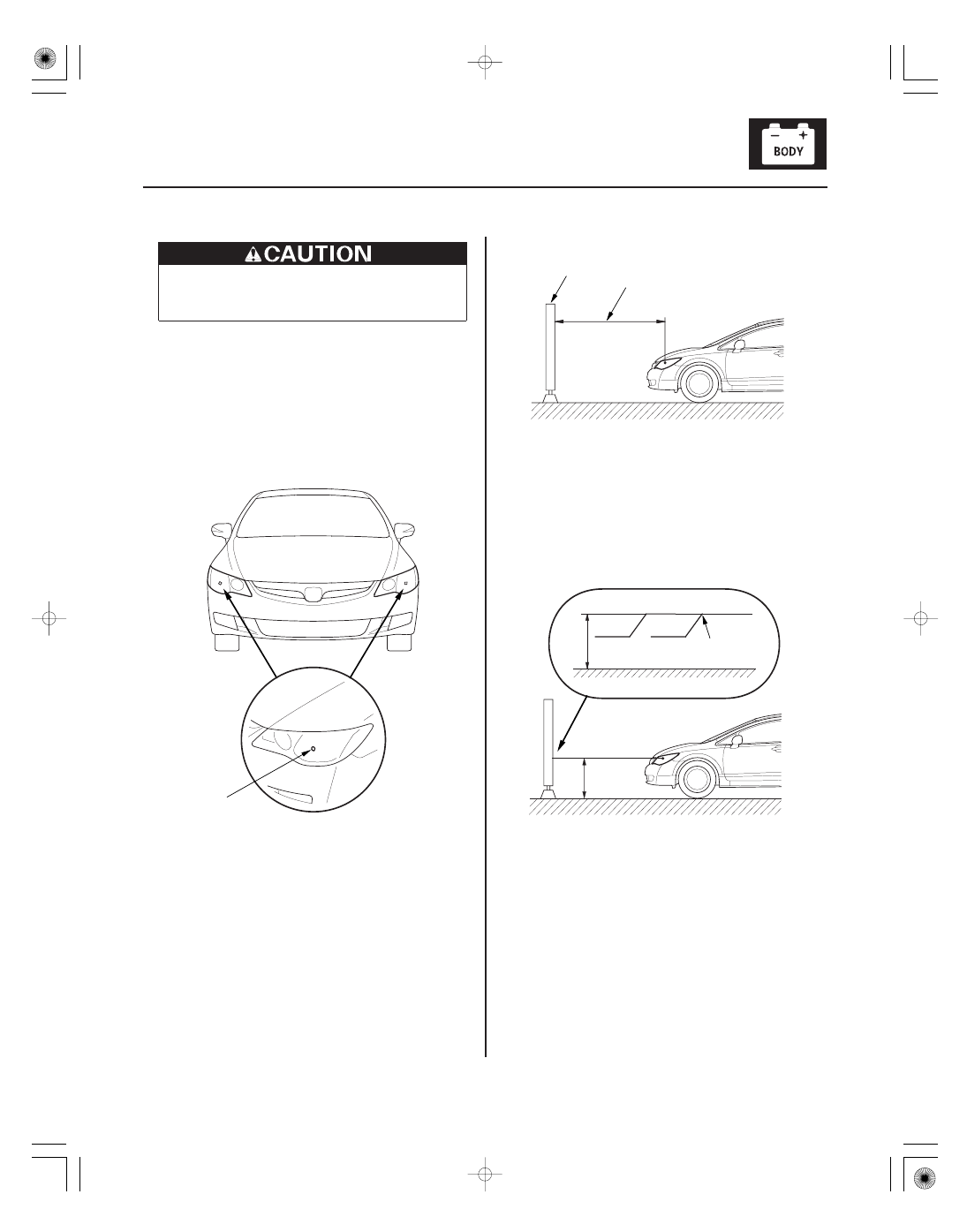

2. Park the vehicle in front of a wall or a screen (A).

3. Turn the low beams on.

4. Determine if the headlights are aimed properly.

Vertical adjustment:
Measure the height of the headlights (A).
Adjust the cut line (B) to the lights height.

08/08/21 14:27:01 61SNR030_220_0175

０４

＊０１

０１

ＳＮＲ９Ａ００Ｊ３２１３３１３１１３１ＫＢＡＴ００

22-174

22-174

Exterior Lights

Headlight Replacement

U: UP
D: DOWN

A

A

D

B

C

A

5. If necessary, open the hood and adjust the

headlights to local requirements by turning the
adjusters (A).

A transient high tension (25,000 V) occurs at the
bulb sockets or the high intensity discharge (HID)
lamps when the combination light switch is turned
ON, it may cause serious electrical shock or
electrocution if you do not observe the cautions.

Do not service the headlights assembly in wet
conditions, such as rain or snow, near a sprinkler
system, or when your hands are wet to prevent
electrocution.

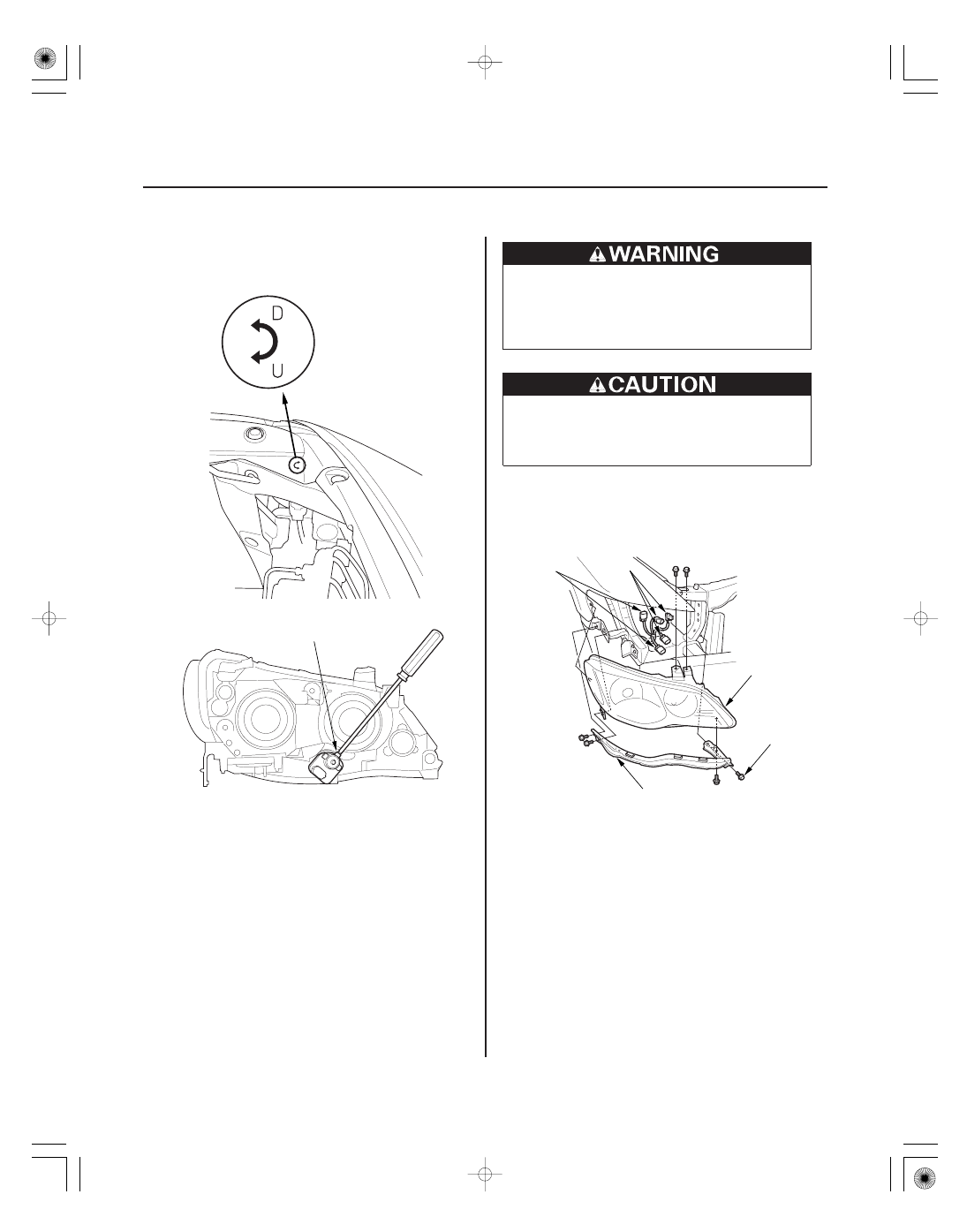

1. Remove the front bumper (see page 20-146).

2. Remove the connectors (A) from the headlight

assembly (B).

3. Remove the five bolts, then remove the headlight.

4. Remove the bolt (C) and the corner upper beam (D)

from the headlight.

5. Install the headlight in the reverse order of removal.

6. After replacement, adjust the headlight to local

requirements.

The illustration is shown from
back side of left headlight.

08/08/21 14:27:01 61SNR030_220_0176

０４

＊０１

０１

ＳＮＲ９Ａ００Ｊ３２１３３１３１１３１ＫＢＡＴ００

22-174

22-174

Exterior Lights

Headlight Replacement

U: UP
D: DOWN

A

A

D

B

C

A

5. If necessary, open the hood and adjust the

headlights to local requirements by turning the
adjusters (A).

A transient high tension (25,000 V) occurs at the
bulb sockets or the high intensity discharge (HID)
lamps when the combination light switch is turned
ON, it may cause serious electrical shock or
electrocution if you do not observe the cautions.

Do not service the headlights assembly in wet
conditions, such as rain or snow, near a sprinkler
system, or when your hands are wet to prevent
electrocution.

1. Remove the front bumper (see page 20-146).

2. Remove the connectors (A) from the headlight

assembly (B).

3. Remove the five bolts, then remove the headlight.

4. Remove the bolt (C) and the corner upper beam (D)

from the headlight.

5. Install the headlight in the reverse order of removal.

6. After replacement, adjust the headlight to local

requirements.

The illustration is shown from
back side of left headlight.

08/08/21 14:27:01 61SNR030_220_0176

０１

０２

ＳＮＲ９ＡＧＰＪ３２１２７１２７１５１ＫＢＡＴ００

＊０１

＊０２

ＳＮＲ９Ａ０ＤＪ３２１２７１２７１５１ＫＢＡＴ００

’07-08 models

’09 model

FOG LIGHT: 55 W

FOG LIGHT: 55 W

22-175

22-175

Fog Light Replacement

A

B

A

A

B

A

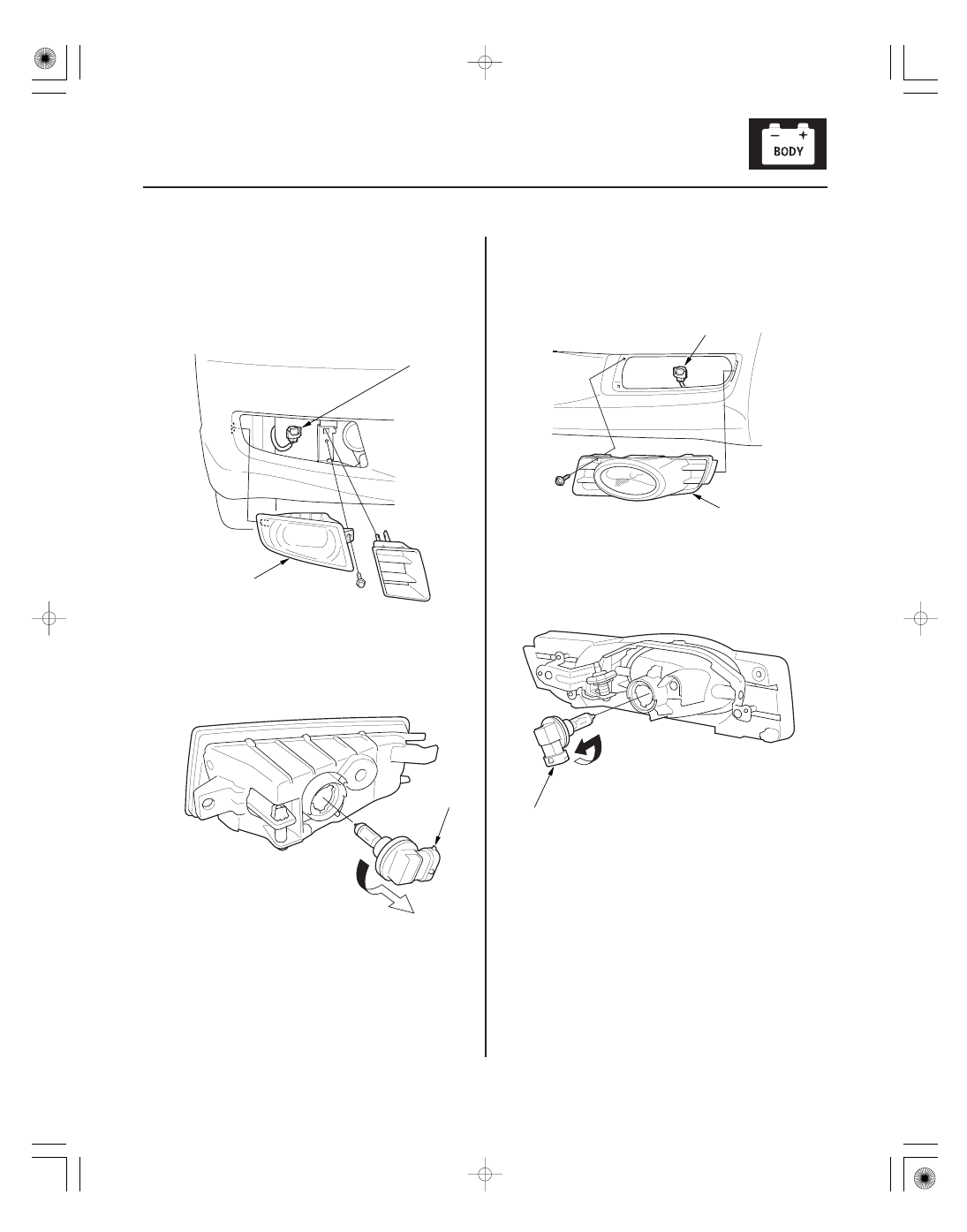

1. Remove the fog light cover.

2. Remove the mounting screw from the fog light.

3. Remove the fog light (A) from the front bumper.

4. Disconnect the 2P connector (B) from the fog light.

5. Turn the bulb socket (A) 60 ° counterclockwise to

remove it from the housing.

6. Install the fog light in the reverse order of removal.

7. After replacement, adjust the fog lights to local

requirements (see page 22-176).

1. Remove the mounting screw from the fog light.

2. Remove the fog light (A) from the front bumper.

3. Disconnect the 2P connector (B) from the fog light.

4. Turn the bulb socket (A) 60 ° counterclockwise to

remove it from the housing.

5. Install the fog light in the reverse order of removal.

6. After replacement, adjust the fog lights to local

requirements (see page 22-176).
