Exterior Trim

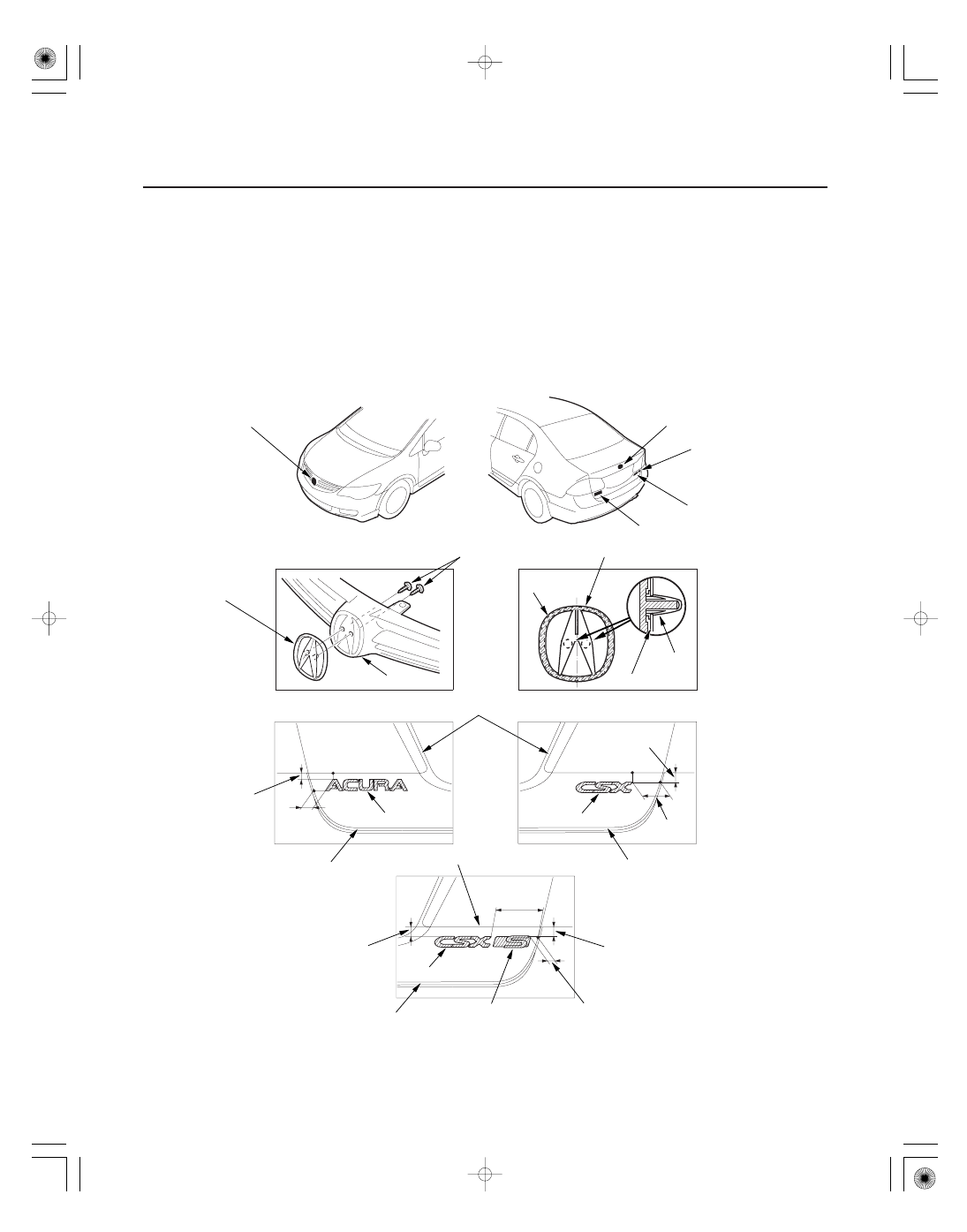

Emblem/Sticker Replacement

FRONT ’’A’’ EMBLEM

REAR ’’A’’ EMBLEM

CSX EMBLEM

FRONT GRILLE BASE

REAR ’’A’’ EMBLEM

ADHESIVE
TAPE

TRUNK LID

CLIP

CSX EMBLEM

Edge of the trunk lid

20 (0.79)

ACURA EMBLEM

SCREWS

33
(1.3)

24
(0.94)

55
(2.17)

Edge of the inner taillight

Edge of the trunk lid

ACURA EMBLEM

TYPE-S EMBLEM
(For some models)

Unit: mm (in.)
Adhesive tape: Thickness 0.8 mm (0.03 in.)

FRONT ’’A’’ EMBLEM

Edge of the trunk lid

Edge of the inner taillight

104.5
(4.12)

21 (0.83)

17 (0.67)

22 (0.87)

CSX EMBLEM

TYPE-S EMBLEM
(For some models)

NOTE: When removing the emblems, take care not to scratch the body.

1. To remove the front ‘‘A’’ emblem, remove the front grille (see page 20-160).

2. Clean the body surface with a shop towel dampened in isopropyl alcohol. After cleaning, keep oil, grease, and

water from getting on the surface.

3. Apply the emblem where shown.

4. After installing the front ‘‘A’’ emblem, reinstall the front grille.

08/08/21 15:05:05 61SNR030_200_0172

０１

ＳＮＲ９Ａ００Ｊ１８５２６２３４６０２ＫＢＡＴ００

20-171

Fenderwell

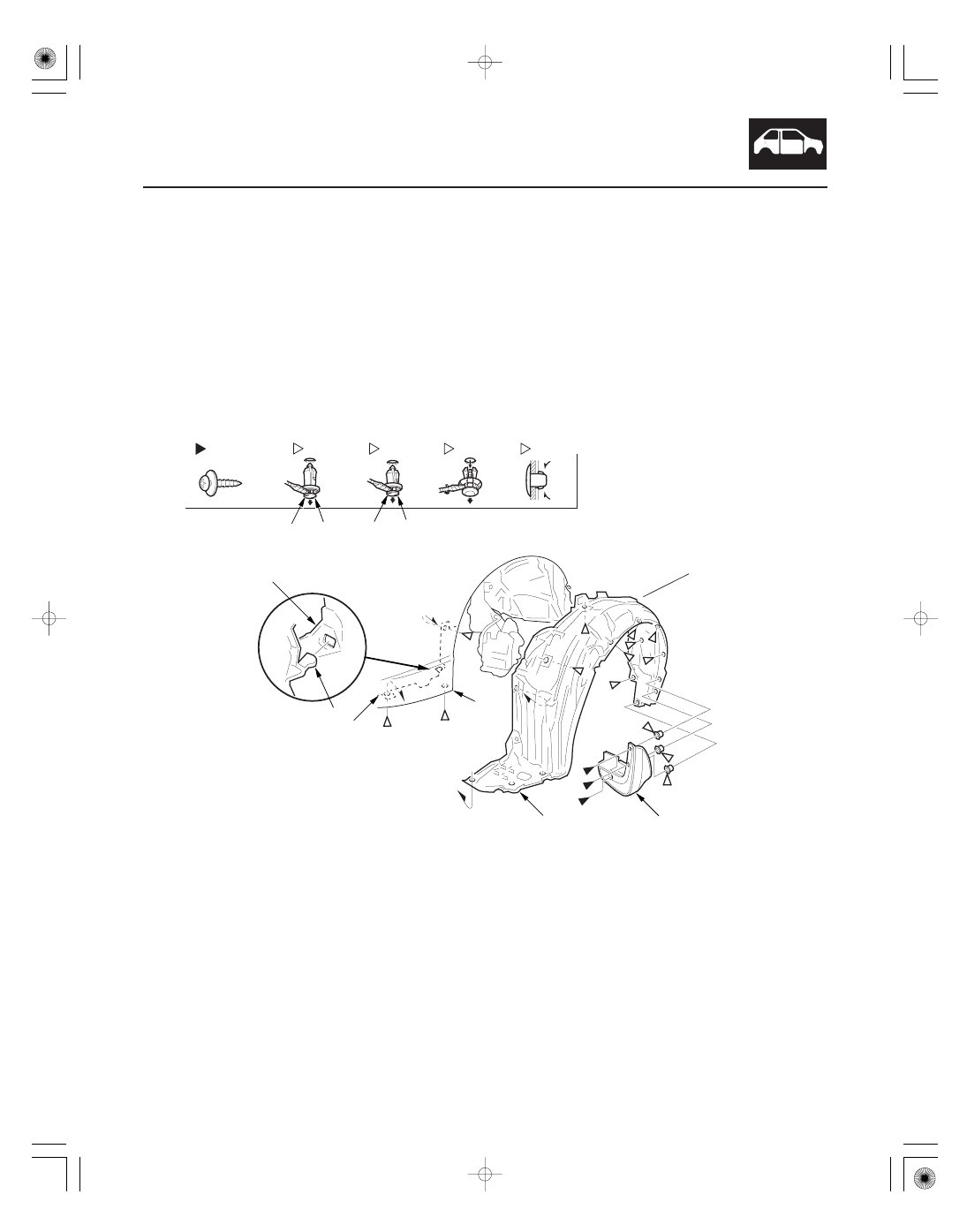

Front Inner Fender Replacement

Fastener Locations

: Screw, 3

B

: Clip, 2

E, H

: Clip, 1

G

: Clip, 8

I

: Clip, 3

J

E

K

L

L

L

L

A

F

G

D

H

A

I

I

I

J

J

J

B

B

B

I

I

I

I

I

C

NOTE: Take care not to scratch the body.

1. Remove the front inner fender (A).

–1 On the back of the wheel arch, remove the screws (B), and remove the front splash guard (C).
–2 From under the front bumper (D), remove the clips (E) securing the splash shield (F) and the front inner fender

to the front bumper.

–3 From the wheel arch, remove the clips (G, H, I, J) securing the front inner fender (and splash shield) to the

body.

–4 Release the hook (K) of the splash shield, then remove the front inner fender.

NOTE: To release the clips E, H and G, pry up on the center pin at the notch (L).

2. Install the inner fender in the reverse order of removal, and note these items:

• If the clips are damaged or stress-whitened, replace them with new ones.
• Push the clips and the hooks into place securely.

08/08/21 15:05:06 61SNR030_200_0173

０１

ＳＮＲ９Ａ００Ｊ１８５０００５６１１８ＫＢＡＴ００

20-172

Fenderwell

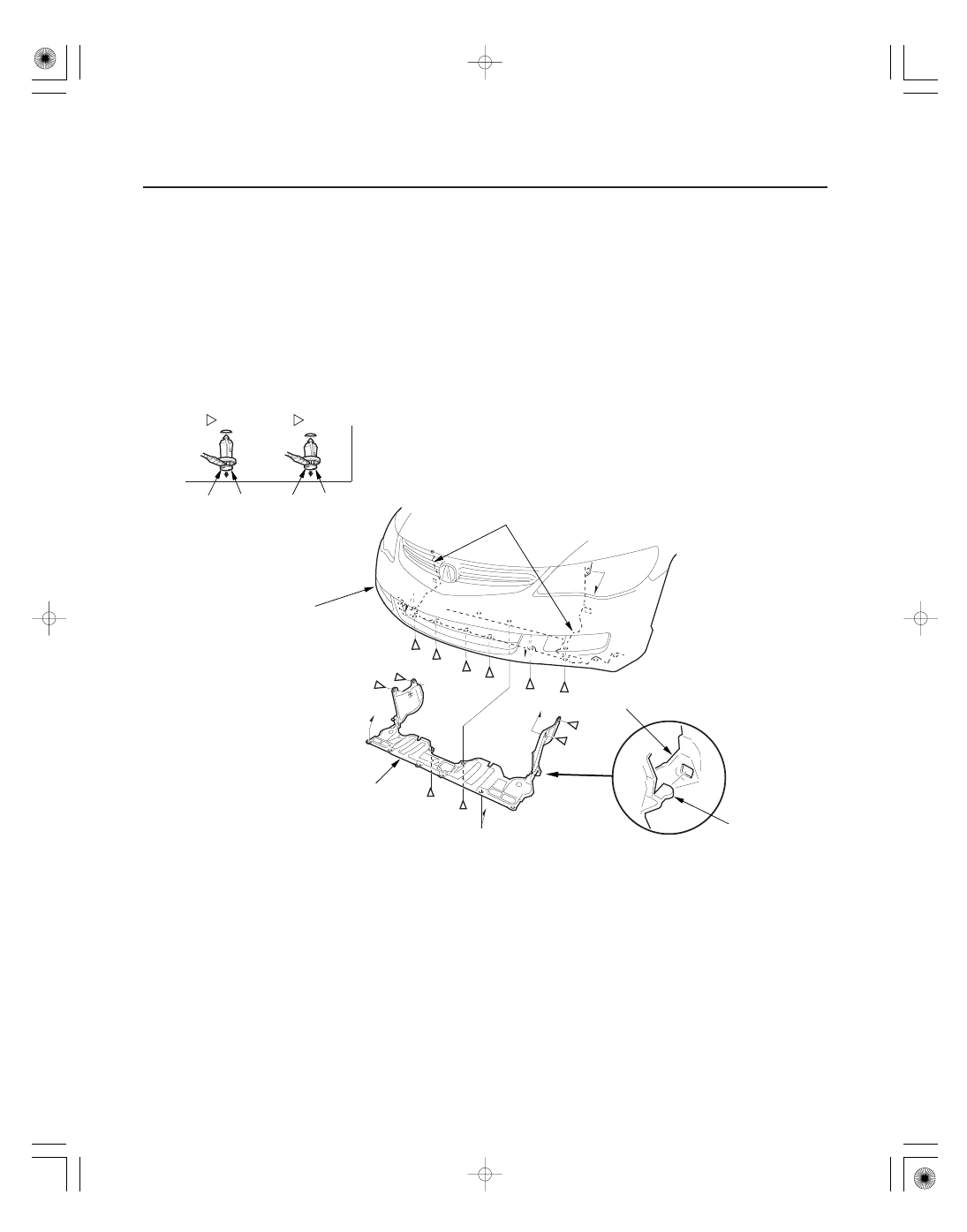

Splash Shield Replacement

Fastener Locations

: Clip, 6

B, E

: Clip, 6

F, G

A

B

C

D

E

F

G

H

I

I

I

I

E

F

F

F

B

B

B

G

C

NOTE: Take care not to scratch the body.

1. Remove the splash shield (A).

–1 Remove the clips (B) that secure the front inner fender (C) and the front splash shield to the body.
–2 From under the front bumper (D), remove the clips (E, F).
–3 From under the body, remove the clips (G).
–4 Release the hooks (H) of the front splash shield, then pull the splash shield out.

NOTE: To release the clips B, E, F and G, pry up on the center pin at the notch (I).

2. Install the splash shield in the reverse order of removal, and note these items:

• If the clips are damaged or stress-whitened, replace them with new ones.
• Push the clips and the hooks into place securely.

08/08/21 15:05:06 61SNR030_200_0174

０１

０２

０３

ＳＮＲ９Ａ００Ｊ１８５２６２２６９５６ＫＢＡＴ００

20-173

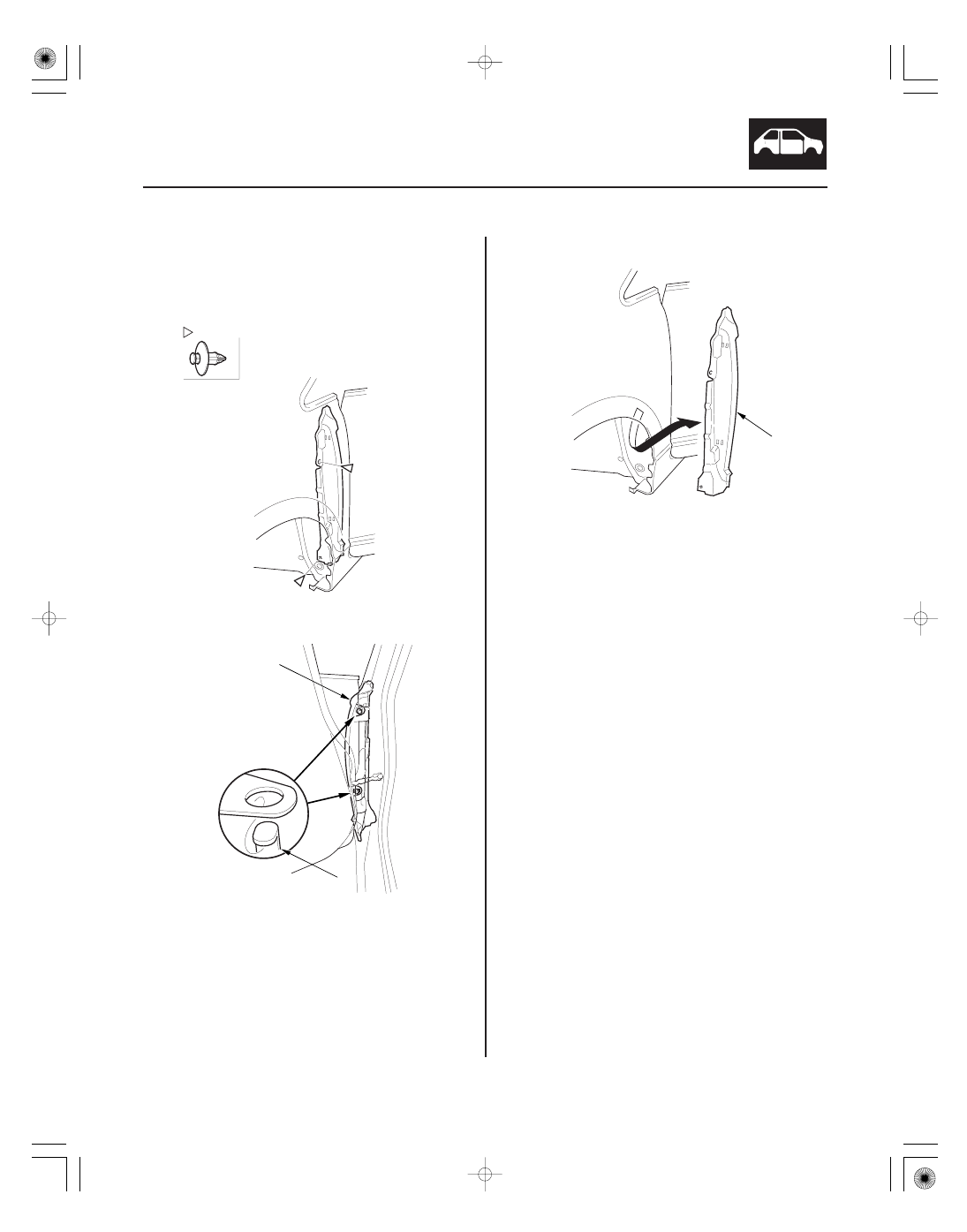

Front Fender Fairing Replacement

Fastener Locations

: Clip, 2

A

B

A

1. Remove the front inner fender as needed (see page

20-171).

2. From the wheel arch, remove the clips.

3. Open the front door. Detach the hooks (A) securing

the front fender fairing (B).

4. Remove the front fender fairing (A).

5. Install the fender fairing in the reverse order of

removal, and note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips and the hooks into place securely.
