Exterior Trim

Front Fender Trim Replacement

Fastener Locations

: Clip

Right, 4
Left, 3

A

B

C

D

A

A

A

NOTE: Take care not to scratch the fender trim or the
body.

1. Remove the clips with a clip remover.

2. Disconnect the washer mouth (A) from the washer

tank (B). Release the hook (C), then remove the
front fender trim (D) and the washer mouth.

3. Install the fender trim in the reverse order of

removal, and note these items:

• Replace the clips (A) with new ones.
• Push the clips into place securely.

08/08/21 15:05:01 61SNR030_200_0164

＊０１

ＳＮＲ９Ａ００Ｊ１８５７３４３０２１１ＫＢＡＴ００

＊０１

ＳＮＲ９Ａ００Ｊ１８５０００１７４７１ＫＢＡＴ１０

20-163

20-163

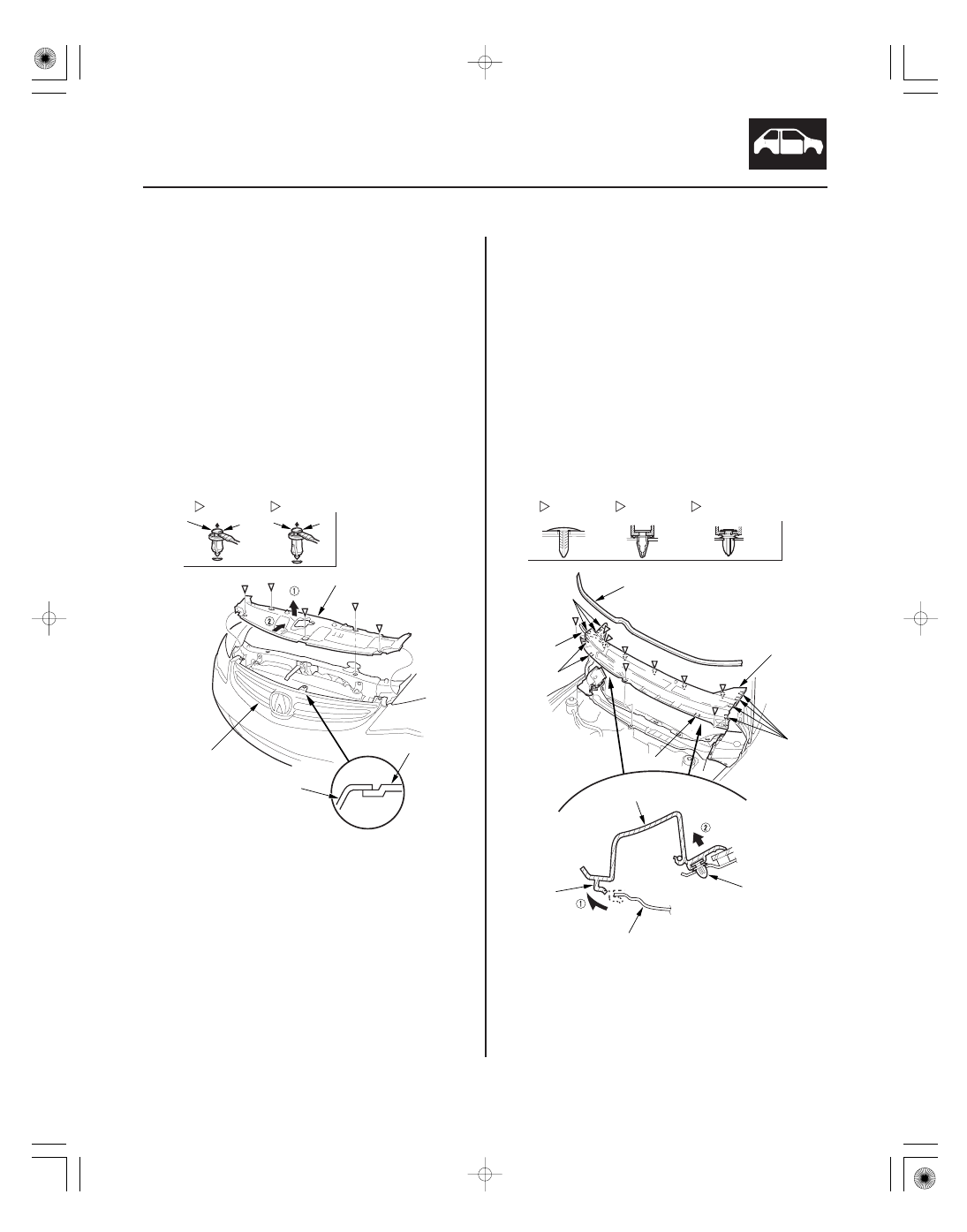

Front Grille Cover Replacement

Cowl Cover Replacement

A

B

C

D

D

A

A

B

C

Fastener Locations

: Clip, 3

A

: Clip, 2

B

E

E

E

E

B

F

F G

F

F

F

C

H

D

D

H

I

Fastener Locations

: Clip, 3

C

: Clip, 5

F

: Clip, 1

G

(White)

(Light Blue)

C

C

A

D

E

F, G

A

NOTE:

• When prying with a flat-tip screwdriver, wrap it with

protective tape to prevent damage.

• Take care not to scratch the front bumper or the body.

1. Remove the front fender trim from both sides

(see page 20-162).

2. Remove the clips (A, B) by carefully pulling the rear

of the front grille cover (C) up, then remove the
cover by releasing the front edge of the cover from
the front grille (D). Take care not to scratch the
body.

NOTE: To release the clips, pry up on the center pin
at the notch (E).

3. Install the cover in the reverse order of removal,

and note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clip portions into place securely.

NOTE: Take care not to scratch the body.

1. Turn the ignition switch to ON (II), then turn on the

wiper switch. When the wiper arms reach about
90 °, quickly turn the ignition switch to LOCK (0).

2. Remove the center cowl cover (A).

–1 Remove the hood rear seal (B) by pu lling it out.
–2 Remove the clips (C).
–3 Release three front hooks (D) from the edge of

the under-cowl panel (E).

–4 Detach the clips (F, G) by carefully pulling the

cover upward, then remove the cover by
releasing the hooks (H). Take care not to
scratch the body.

3. Disconnect the windshield washer tube (I).

08/08/21 15:05:01 61SNR030_200_0165

０１

０３

20-164

Exterior Trim

Fastener Locations

: Bolt, 5

A

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

: Bolt, 4

B

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

A

B

C

B

A

A

A

B

B

A

Fastener Location

: Clip, 1

B

A

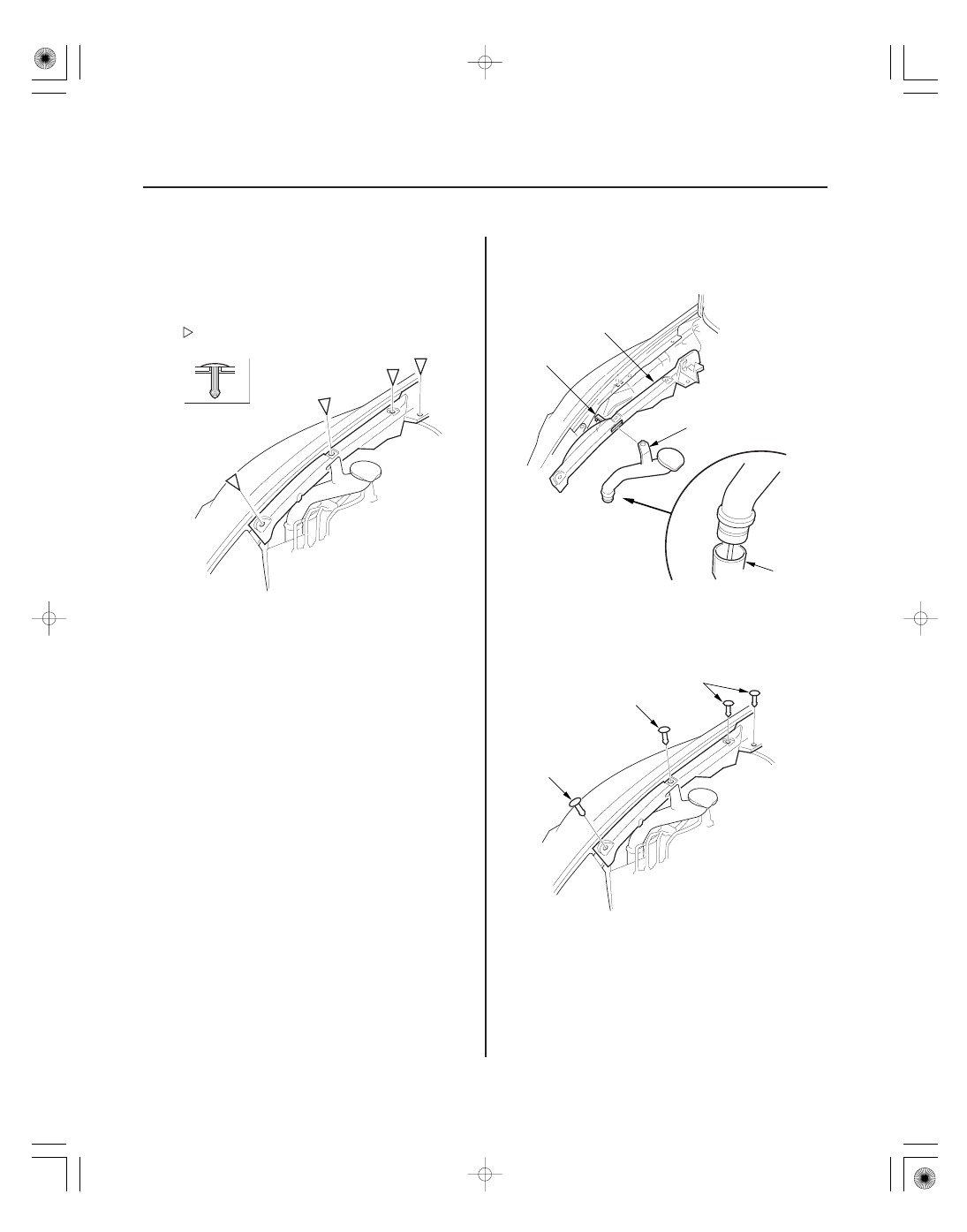

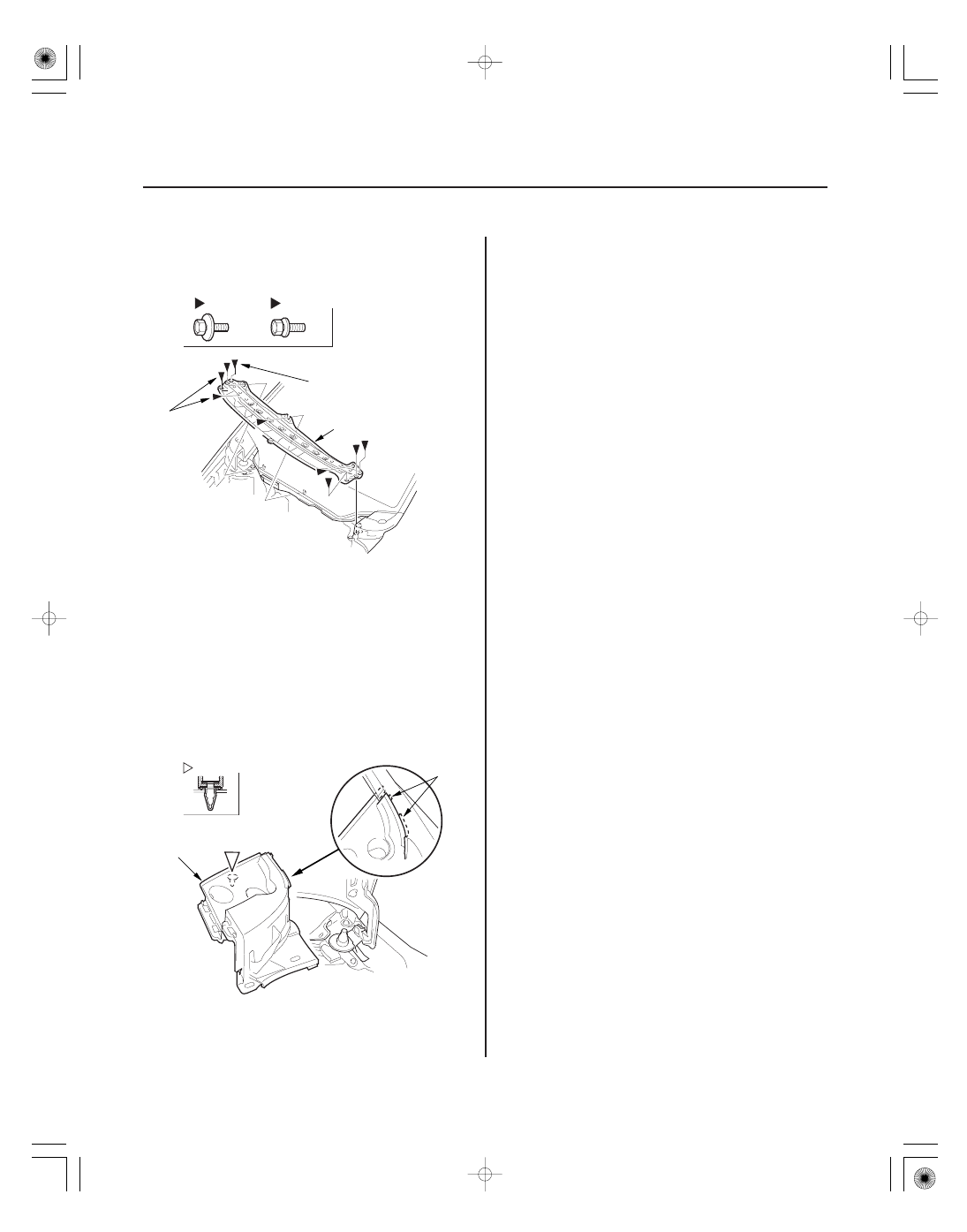

4. If necessary, remove the bolts (A, B), then remove

the under-cowl panel (C).

5. Remove these items:

• Windshield wiper arms (see page 22-233)
• Front fender trim, both sides (see page 20-162)

6. Detach the clip by carefully pulling the side cowl

cover (A) up, then remove the cover by releasing
the hooks (B) from the front fender. Take care not to
scratch the body. Repeat this step for the other side
cowl cover, and disconnect the windshield washer
tube.

7. Install the parts in the reverse order of removal,

and note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Make sure the washer tubes are connected

securely.

• Make sure the windshield wipers operate

normally.

• Push the clips into place securely.

08/08/21 15:05:02 61SNR030_200_0166

０１

０２

ＳＮＲ９Ａ００Ｊ１８５７３４５１６０１ＫＢＡＴ００

Special Tools Required

Molding Replacement

20-165

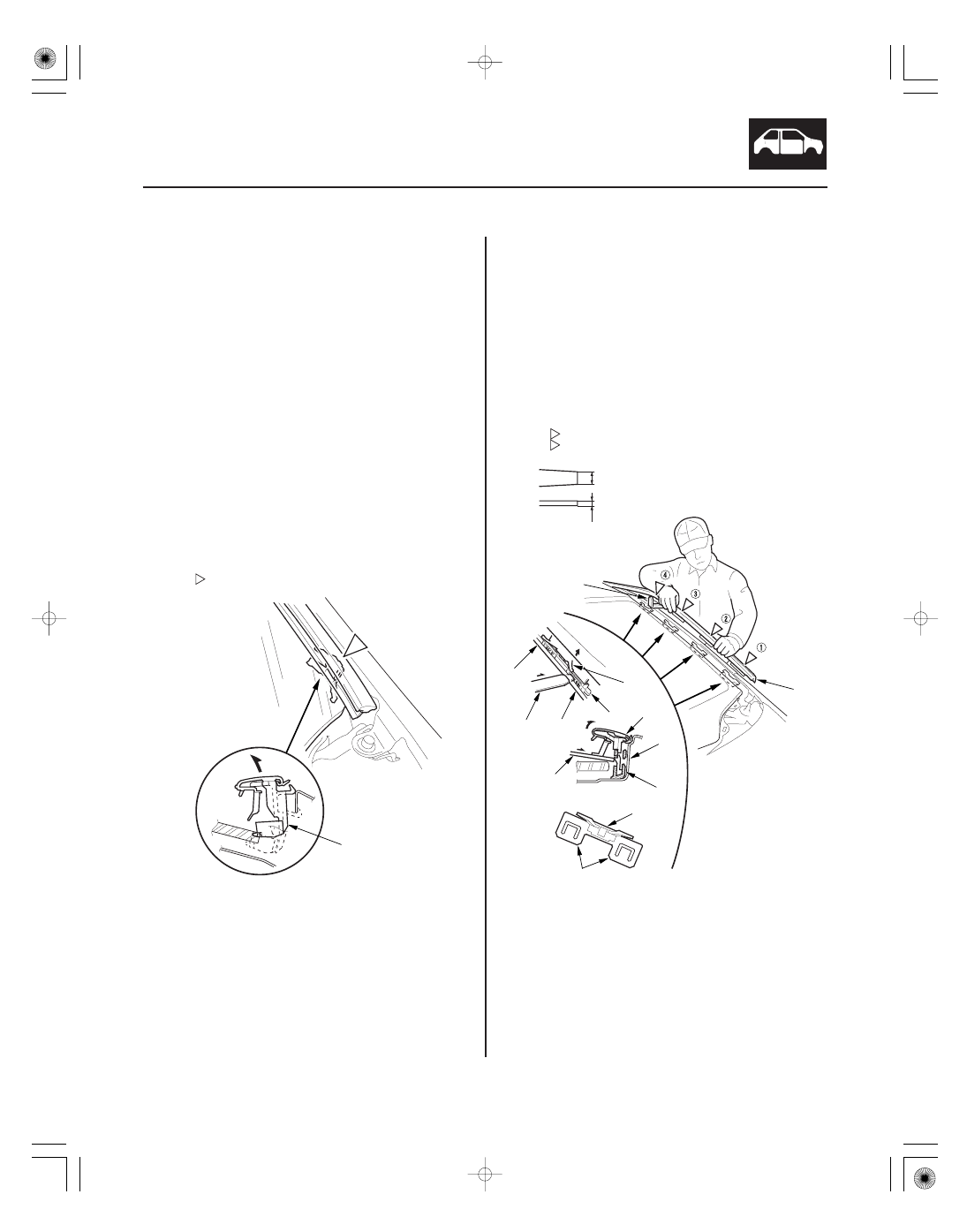

Roof Molding Replacement

A

A

Fastener Location

: Clip

A

Fastener Locations

: Clip (Light Green)

C, F

: Clip (Light Yellow)

G

7 mm
(0.28 in.)

1 mm
(0.039 in.)

D

E

C

F

G

F

A

B

C, F, G

E

C, F, G

D

A

B

B

D

C, F, G

KTC trim tool set SOJATP2014

NOTE:

• Put on gloves to protect your hands.
• Take care not to damage the windshield.
• Do not use any metallic tools to remove the roof

molding, or you may chip or crack the windshield.

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to bend the roof molding.

1. Remove the cowl cover (see page 20-163).

2. Detach the bottom clip (A) at the lower corner of the

windshield.

3. Remove the windshield portion of the roof molding

(A).

–1 Carefully insert a trim tool (B) in under the

molding next to the lower clip (C).

–2 While pulling the clip portion of the molding up

by hand, push the hooks (D) to release the clip
from the retainer (E). Do not pry on the
windshield trim with any tools.

–3 Gradually work your way up to release each of

the clips (F, G).
