Trunk Lid

Trunk Lid Torsion Bar Replacement

B

A

A

B

B

A

07AAF-SNAA100

A

A

B

=Normal position

=Higher tension

Torsion bar assembly tool 07AAF-SNAA100

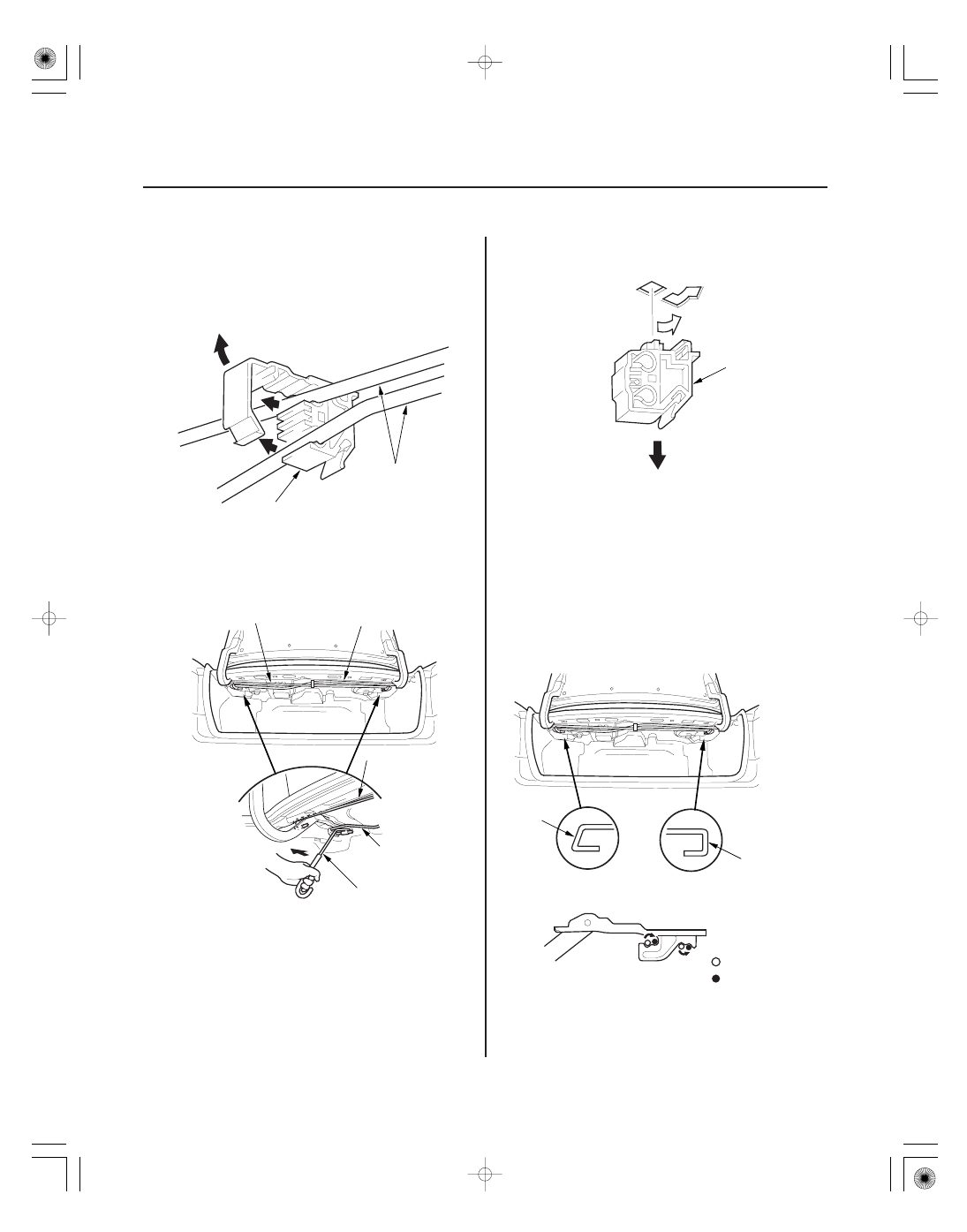

1. Remove the torsion bars (A) from the torsion bar

center clip (B).

2. Put on gloves to protect your hands. Remove the

torsion bars with the torsion bar assembly tool
from both trunk lid hinges. First remove the left
torsion bar (A), then remove the right torsion bar
(B).

3. Remove the torsion bar center clip (A) from the

body.

4. Install the torsion bar in the reverse order of

removal, and note these items:

• The shapes of the left torsion bar (A) and the

right torsion bar (B) are shown. Install the torsion
bars properly.

• Adjust the torsion bars forward or rearward with

the torsion bar assembly tool.

• The torsion bars were installed at the factory in

the normal position, as shown.

• Make sure the trunk lid opens properly and locks

securely.

08/08/21 15:04:58 61SNR030_200_0158

０１

ＳＮＲ９Ａ００Ｊ１８５７３５６０３５１ＫＢＡＴ００

０１

ＳＮＲ９Ａ００Ｊ１８５７３５６０２９１ＫＢＡＴ００

20-157

20-157

Trunk Lid Weatherstrip
Replacement

Trunk Lid Cushion Replacement

A

B

C

D

A

Front

A

B

C

C

A

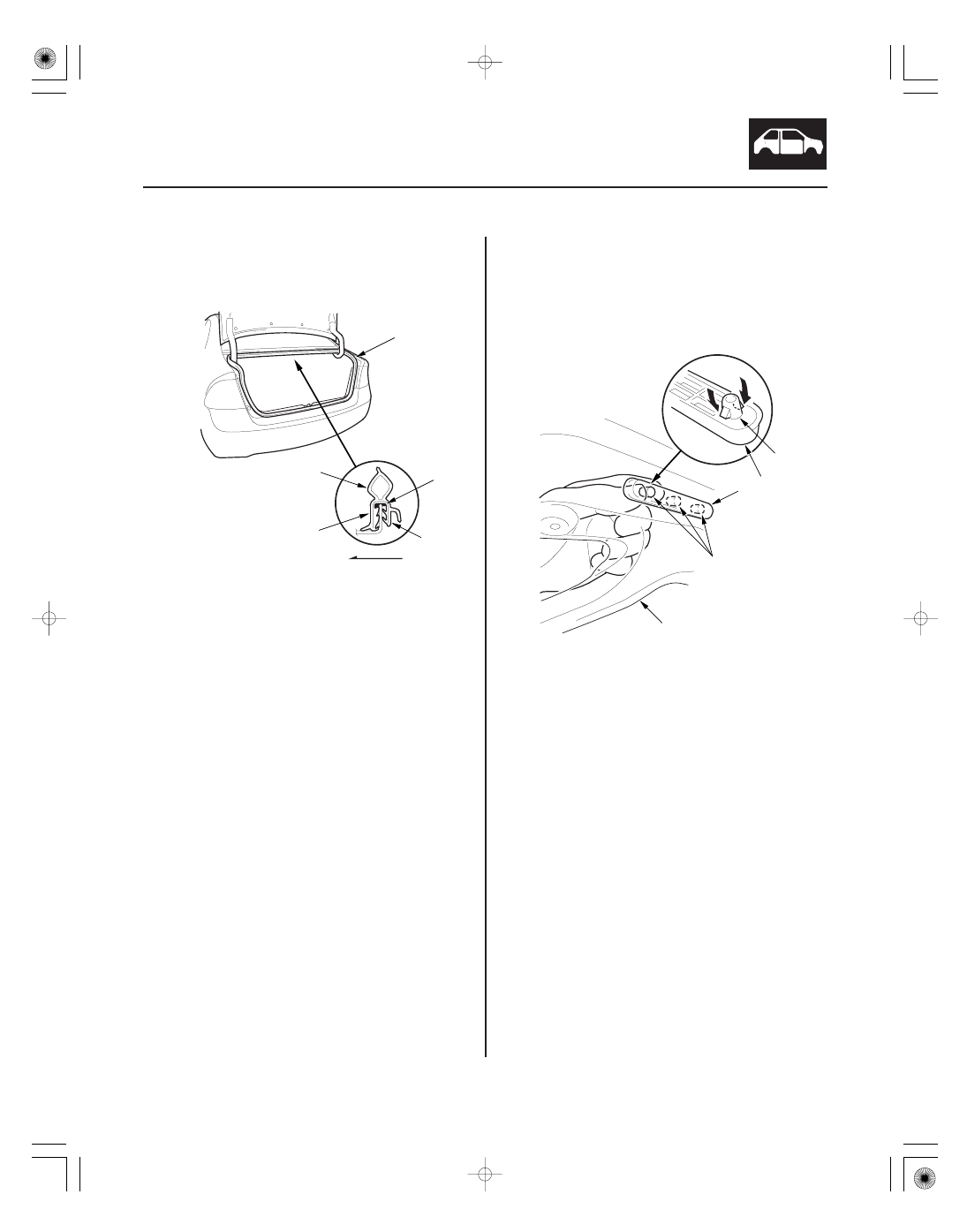

1. Remove the trunk lid weatherstrip (A) by pulling it

off.

2. Apply clear weatherstrip sealant (B) into the

channel of the trunk lid weatherstrip all the way
around.

3. Locate the painted alignment mark (C or D) on the

trunk lid weatherstrip. Align the painted mark in the
center of the trunk lid opening, and install the trunk
lid weatherstrip all the way around in the direction
shown. Make sure there are no wrinkles in the
weatherstrip.

4. Check for water leaks (see step 9 on page 20-29).

NOTE: Put on gloves to protect your hands.

1. Remove the trunk lid trim (see page 20-82).

2. Detach the clips (A) by pushing it from the hole in

the trunk lid (B), then remove the trunk lid cushion
(C). Take care not to scratch the trunk lid.

3. Install the cushion in the reverse order of removal.

08/08/21 15:04:58 61SNR030_200_0159

０１

０２

ＳＮＲ９Ａ００Ｊ１８５２６３０００００ＭＢＡＴ００

20-158

Fuel Fill Door

Fuel Fill Door Adjustment

B

A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

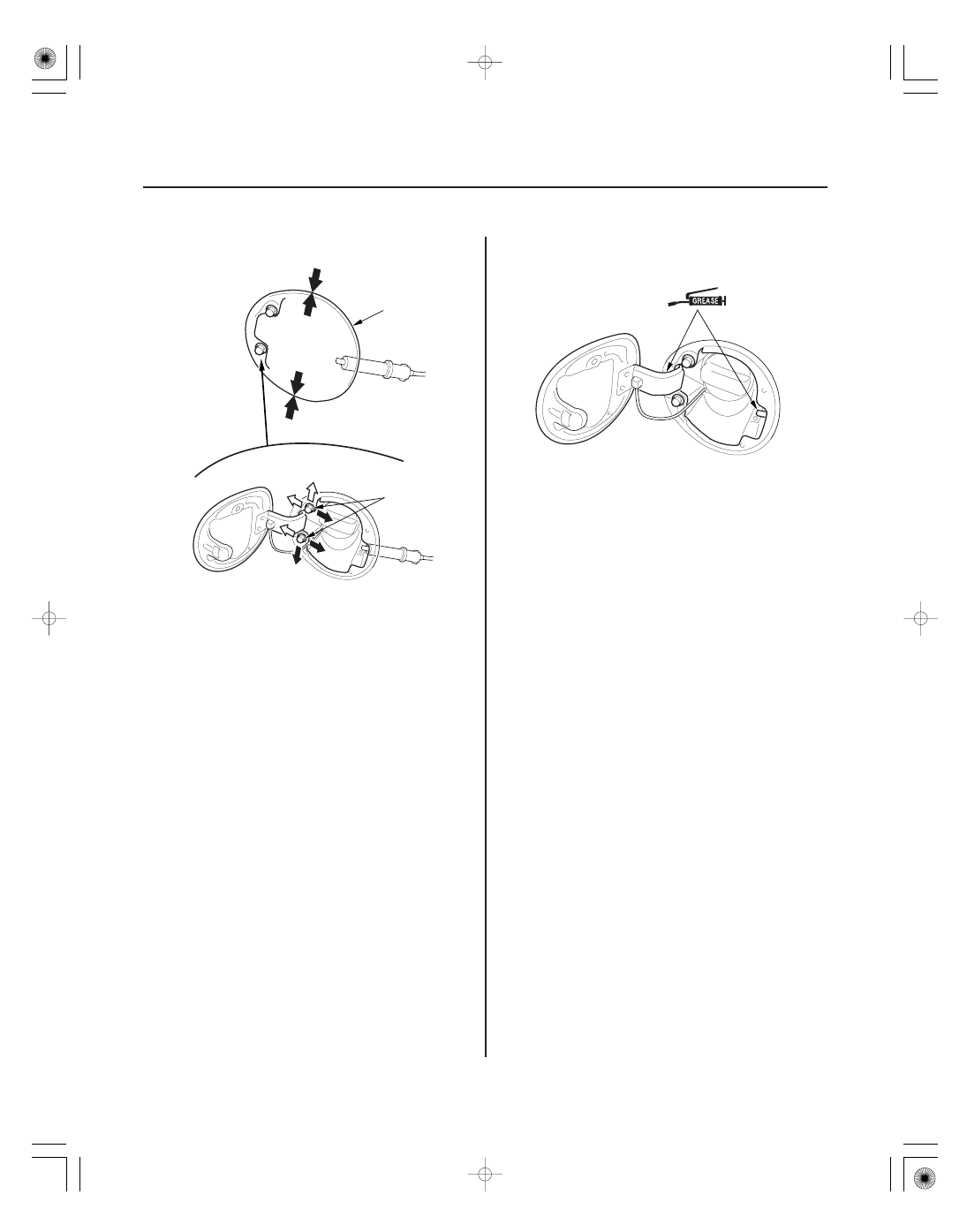

1. Slightly loosen the hinge mounting bolts (A).

2. Adjust the fuel fill door (B) in or out until it’s flush

with the body, and up or down as necessary to
equalize the gaps.

3. Tighten the hinge mounting bolts.

4. Check that the fuel fill door opens properly and

locks securely, and check that the rear of the door is
flush with the body.

5. Apply multipurpose grease to each location

indicated by the arrows.

6. Apply touch-up paint to the hinge mounting bolts

and around the hinges.

08/08/21 15:04:59 61SNR030_200_0160

０１

０２

０３

ＳＮＲ９Ａ００Ｊ１８５７３４２７８５３ＫＢＡＴ００

20-159

Fuel Cap Adapter Replacement

Fastener Location

: Screw, 1

A

Fastener Locations

: Bolt, 2

A

B

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

NOTE: Take care not to scratch the body.

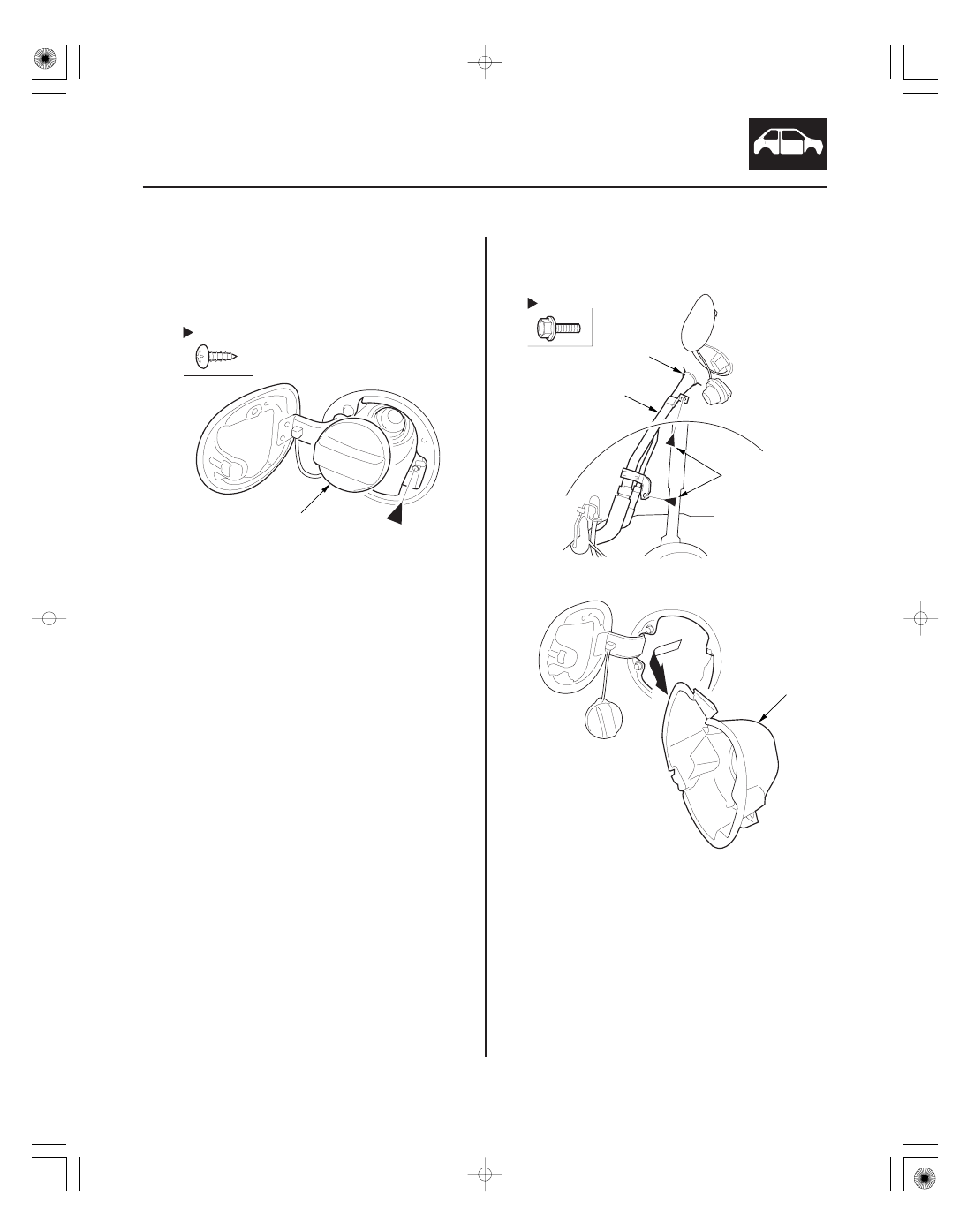

1. Remove the screw. Remove the fuel cap (A) by
