＊０２

＊０３

０７

20-61

B

A

A

Upward

B

A

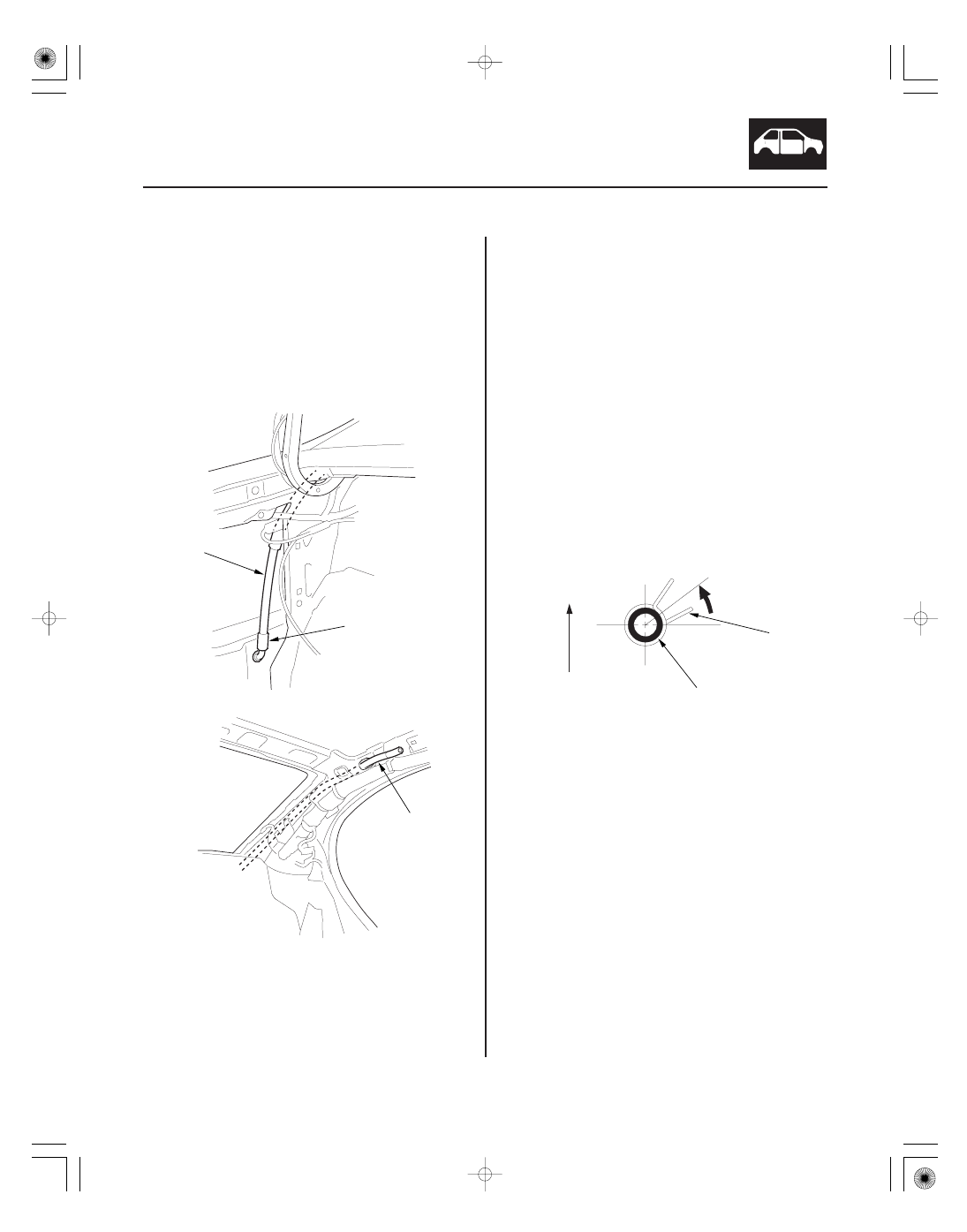

8. To remove a rear drain tube (A) from the body,

remove these parts:

• Spare tire lid (see step 2 on page 20-80)
• Trunk rear trim panel (see step 4 on page 20-80)
• Trunk side trim panel (see step 6 on page 20-81)

Remove the drain valve (B) from the body hole.
Tie a string to the top end of the rear drain tube,
then pull back the trunk side trim panel and pull the
drain tube down out of the pillar.

9. Install the frame and the drain tubes in the reverse

order of removal, and note these items:

• Before installing the frame, clear the drain tubes

and the drain valves using compressed air.

• When installing, tie the string left in the body

during drain tube removal to the top end of the
new drain tube and pull it up into the roof.

• Check the frame seal.
• Clean the surface of the frame.
• When installing the frame, first attach the rear

hooks into the body holes.

• Make sure the connectors are plugged in

properly.

• When connecting the drain tubes, slide it over

the frame nozzles at least 10 mm (0.39 in.).

• Adjust the tube clips (A) on the drain tubes (B) up

or down so as not to interfere other interior
pieces or body.

10. Check for water leaks. Let the water run freely from

a hose without a nozzle. Do not use a high-pressure
spray.

08/08/21 15:01:22 61SNR030_200_0063

０１

０２

ＳＮＲ９ＡＢ９Ｊ３４２０００４０７０２ＫＢＡＴ１０

20-62

Moonroof

Drain Channel Slider and Cable Assembly Replacement

A

B

C

D

E

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

F

G

Fastener Locations

Fastener Locations

: Screw, 2

A

: Screw, 2

B

: Bolt, 2

E

: Screw, 2

F

A

B

C

D

E

C

C

Front

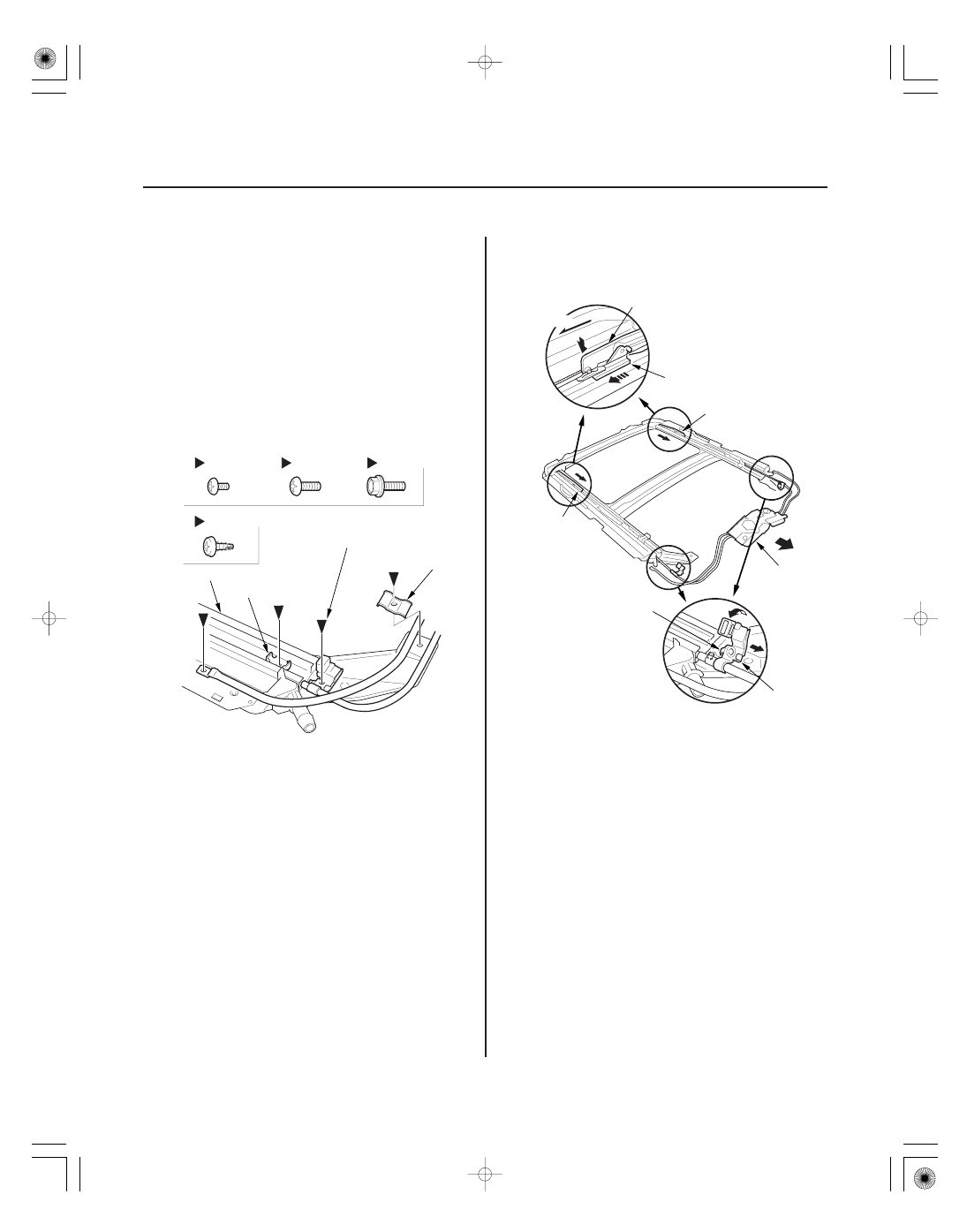

1. Remove the frame (see page 20-60).

2. Remove these parts from the frame:

• Sunshade (see page 20-58)
• Moonroof motor (see page 20-59)

3. Put on gloves to protect your hands. Remove the

screws (A, B) securing the slide stops (C), and the
cable tube rear brackets A (D), the cable tube side
bracket mounting bolts (E) and the cable tube
mounting screws (F) from both sides of the frame
(G).

4. Turn both cable tube side brackets (A) up to release

the hooks (B) from the holes in both sides of the
frame.

5. Pivot the glass brackets (C) down by sliding the link

lifters (D) back, then slide both glass brackets back
with the link lifters.

6. Slide the cable assembly (E) half-way back.

08/08/21 15:01:23 61SNR030_200_0064

０３

０４

０５

20-63

A

B

A

B

C

D

A

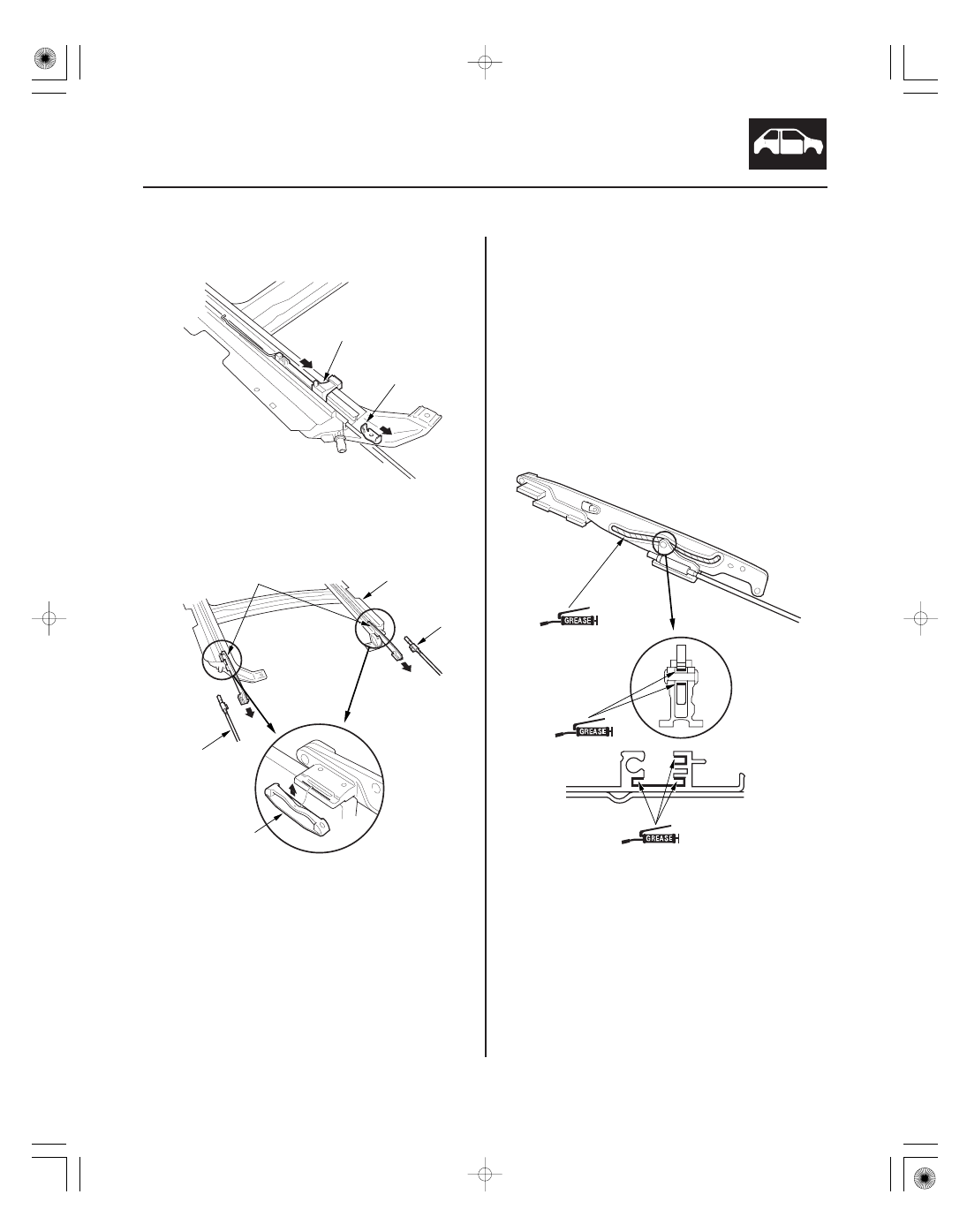

7. Remove the slide stops (A) and the drain channel

sliders (B) from both sides.

8. Slide the cable assembly (A) and both glass

brackets (B) back, remove the deflector sliders (C)
from both glass brackets, then remove them from
the frame (D).

9. Install the slider and the cable assembly in the

reverse order of removal, and note these items:

• Damaged parts should be replaced.
• Apply multipurpose grease to the glass bracket

(A) and the guide rail portion of the frame (B)
indicated by the arrows.

• Before reinstalling the motor, make sure both

link lifters are parallel, and in the fully closed
position.

• Before reinstalling the motor, install the frame

and the glass, then check the opening drag
(see page 20-64).

• After reinstalling the motor, do the moonroof

calibration (see page 22-287).

08/08/21 15:01:23 61SNR030_200_0065

０１

０２

ＳＮＲ９ＡＢ９Ｊ３４２００００００００ＦＥＡＴ００

−

−

−

Closing force: 200

290 N (20

30 kgf, 44

66 lbf)

20-64

Moonroof

Closing Force and Opening Drag Check

B

A

C

A

B

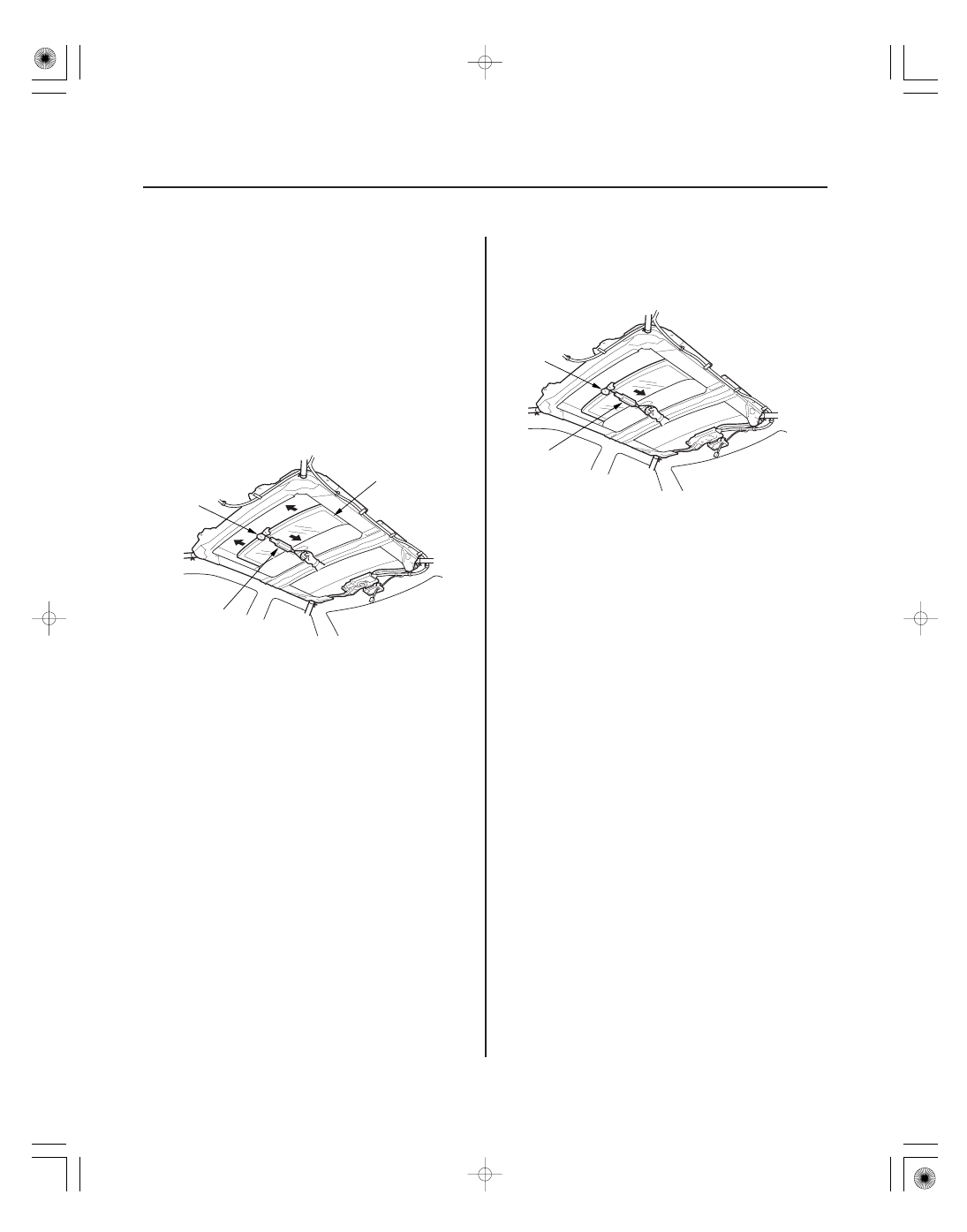

1. Remove the headliner (see page 20-84).

2. Closing force check:

• With a shop towel (A) on the leading edge of the

glass (B), attach a spring scale (C) as shown.

• Have an assistant hold the switch to close the

glass while you measure the force required to
stop it.

• Read the force as soon as the glass stops moving,

then immediately release the switch and spring
scale.

3. If the force in not within specification, remove the

moonroof motor (see page 20-59), and check the
following items:

• Check the gear portion and the inner cable for

breakage and damage. If the gear portion is
broken, replace the motor. If the inner cable is
damaged, remove the frame (see page 20-60),
and replace the cable (see page 20-62).

• Check the moonroof motor (see page 22-290). If

the motor fails to run or doesn’t turn smoothly,
replace it.

• Check the opening drag. Go to step 4.

4. Opening drag check: Protect the leading edge of the

glass with a shop towel (A). Measure the effort
required to open the glass using a spring scale (B)
as shown.

5. If the load is over 40 N (4 kgf, 9 lbf), check:

• The side clearance and glass position adjustment

(see page 20-55).

• For broken or damaged sliding parts. If any

sliding parts are damaged, replace them.

08/08/21 15:01:24 61SNR030_200_0066
