Symptom

Diagnostic procedure

20-54

Moonroof

Symptom Troubleshooting Index

Water leaks from moonroof

1.
2.

3.

4.
5.

Check for a clogged drain tube.
Check for a gap between the glass weatherstrip and the roof panel
(see page 20-55).
Check for a defective or an improperly installed glass weatherstrip or drain
channel.
Check for a gap between the drain seal and the roof panel.
Adjust the moonroof position.

Wind noise from moonroof

1.

2.

Check for excessive clearance between the glass weatherstrip and the roof
panel.
Adjust the moonroof position.

Motor noise from moonroof

1.
2.
3.

Check for a loose motor.
Check for a worn gear or bearing.
Check for a deformed cable assembly.

Moonroof glass does not move,
but motor turns

1.
2.
3.
4.

Check for a defective gear or inner cable.
Check for foreign matter stuck between the guide rail and the slider.
Check for a loose inner cable.
Make sure the cable assembly is attached properly.

Moonroof glass does not move
and motor does not turn (glass
can be moved with 5 mm
hexagonal wrench)

1.
2.
3.
4.

Check for a blown fuse.
Check for a faulty moonroof switch.
Check for a run down battery.
Check for a defective motor control unit.

Moonroof glass does not stop at
proper flush closed position

1.
2.

Reset the moonroof control unit (see page 22-287).
Check glass position adjustment.

During auto close operation,
moonroof glass reverses when
no object is trapped

Check for dirt and debris in the track. Reset the moonroof control unit (see page
22-287).

Moonroof glass moves, but
there is no AUTO function

Reset the moonroof control unit (see page 22-287).

08/08/21 15:00:18 61SNR030_200_0056

＋ −

＋

−

＋ −

＋

−

０１

＊０１

ＳＮＲ９ＡＢ９Ｊ３４２０００４０９０１ＭＢＡＴ００

＊０１

０２

ＳＮＲ９ＡＢ９Ｊ３４２０００４０９０１ＫＢＡＴ００

＋ −

＋

−

＋ −

＋

−

20-55

20-55

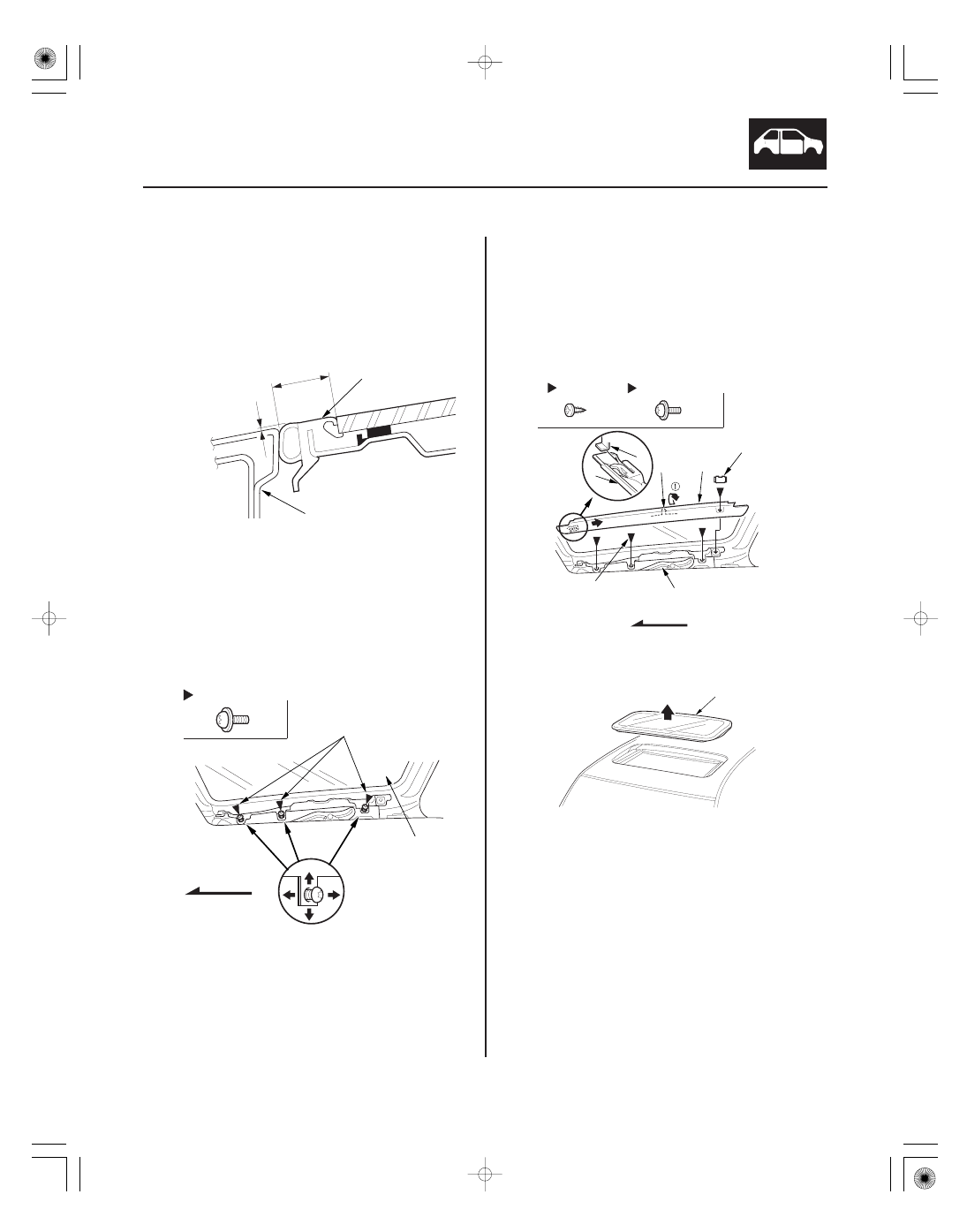

Glass Position Adjustment

Glass Replacement

13.5

1/

1 mm

(0.55

0.04/

0.04 in.)

A

B

0

1/

1 mm

(0

0.04/

0.04 in.)

Fastener Locations

5 x 0.8 mm
4 N·m
(0.4 kgf·m, 3 lbf·ft)

: TORX Screw, 6

Front

A

Fastener Locations

: Screw, 2

Front

5 x 0.8 mm
4 N·m
(0.4 kgf·m, 3 lbf·ft)

F

: TORX Screw, 6

B

E

B

D

C

D

C

A

E

E

E

A

The roof panel (A) should be even with the glass
weatherstrip (B), to within 0

1/

1 mm

(0

0.04/

0.04 in.) all the way around, and the distance

from glass edge to the roof panel edge should be
13.5

1/

1 mm (0.55

0.04/

0.04 in.). If not, make the

following adjustment:

1. Remove the bracket cover.

2. Adjust the glass (A).

–1 Slightly loosen the screws with a TORX T25 bit.
–2 Move the glass up or down and forward or

rearward.

–3 Tighten all screws securely.

3. If necessary, repeat on the opposite side.

1. Close the glass fully.

2. Slide the sunshade all the way back.

3. Pry out the lid (A), remove the screws (B), and

release the hooks (C), then remove both bracket
covers (D). Remove the screws (E) with a TORX T25
bit from both glass brackets (F).

4. Remove the glass (A) by lifting it up. Do not

damage the roof panel.

5. Install the glass in the reverse order of the removal,

and adjust the glass position alignment (see page
20-55).

6. Reset the moonroof control unit (see page 22-287).

7. Check for water leaks. Use free-flowing water from

a hose without a nozzle. Do not use high-pressure
water.

NOTE: It is normal for some water to seep past the
moonroof into the moonroof frame, and exit
through the drains.

08/08/21 15:00:19 61SNR030_200_0057

０１

０２

０３

ＳＮＲ９ＡＢ９Ｊ３４２０００４１５５１ＫＢＡＴ００

20-56

Moonroof

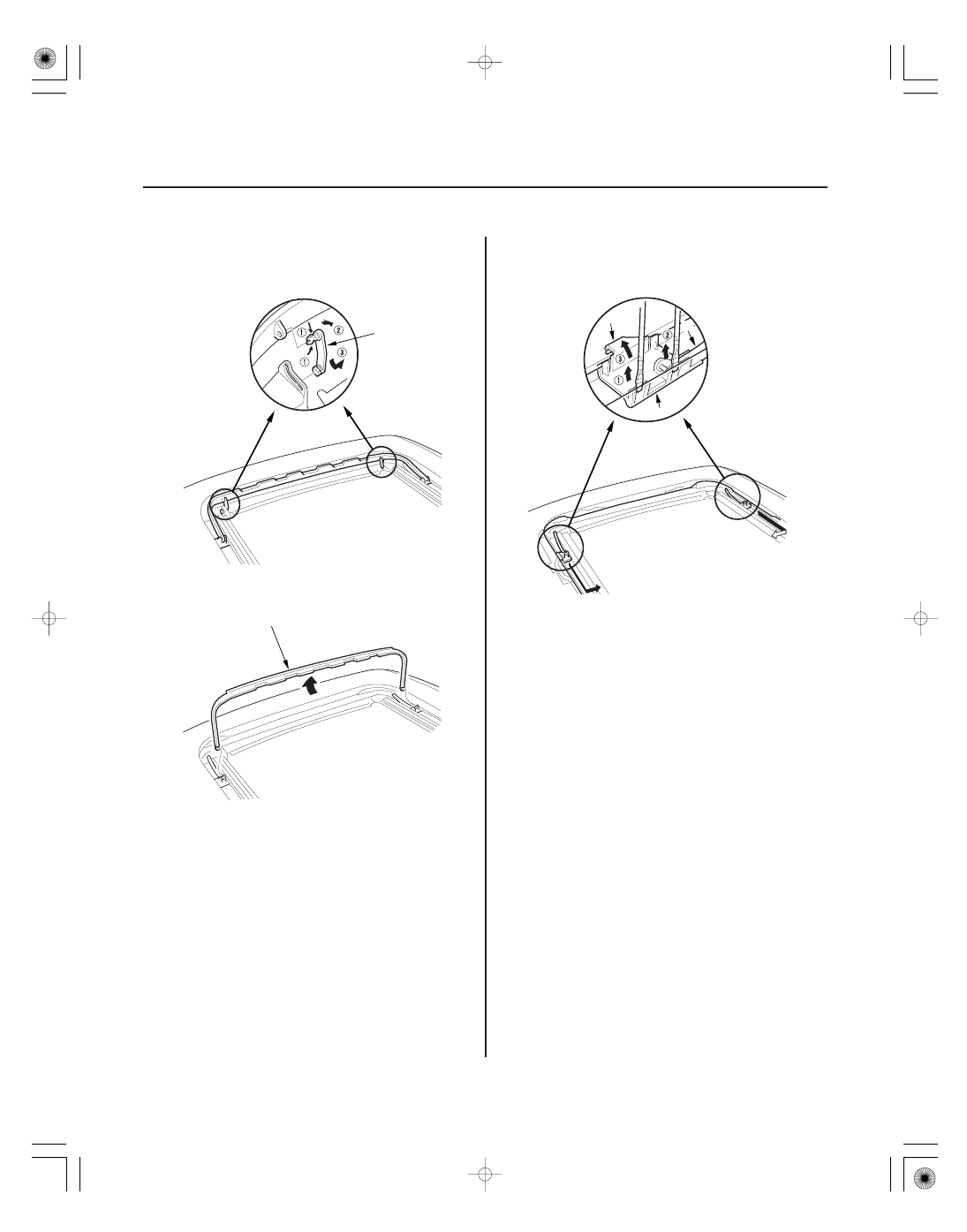

Wind Deflector Replacement

A

A

B

C

A

1. Open the glass fully.

2. Remove the links (A) from both sides.

3. Remove the wind deflector (A).

4. Pry up on the deflector bases (A) and release the

hooks (B), then remove the bases with springs (C)
from both sides.

5. Install the deflector in the reverse order of removal.

6. Reset the moonroof control unit (see page 22-287).

08/08/21 15:00:20 61SNR030_200_0058

０１

０２

０３

ＳＮＲ９ＡＢ９Ｊ３４２０００４０７０１ＫＢＡＴ００

20-57

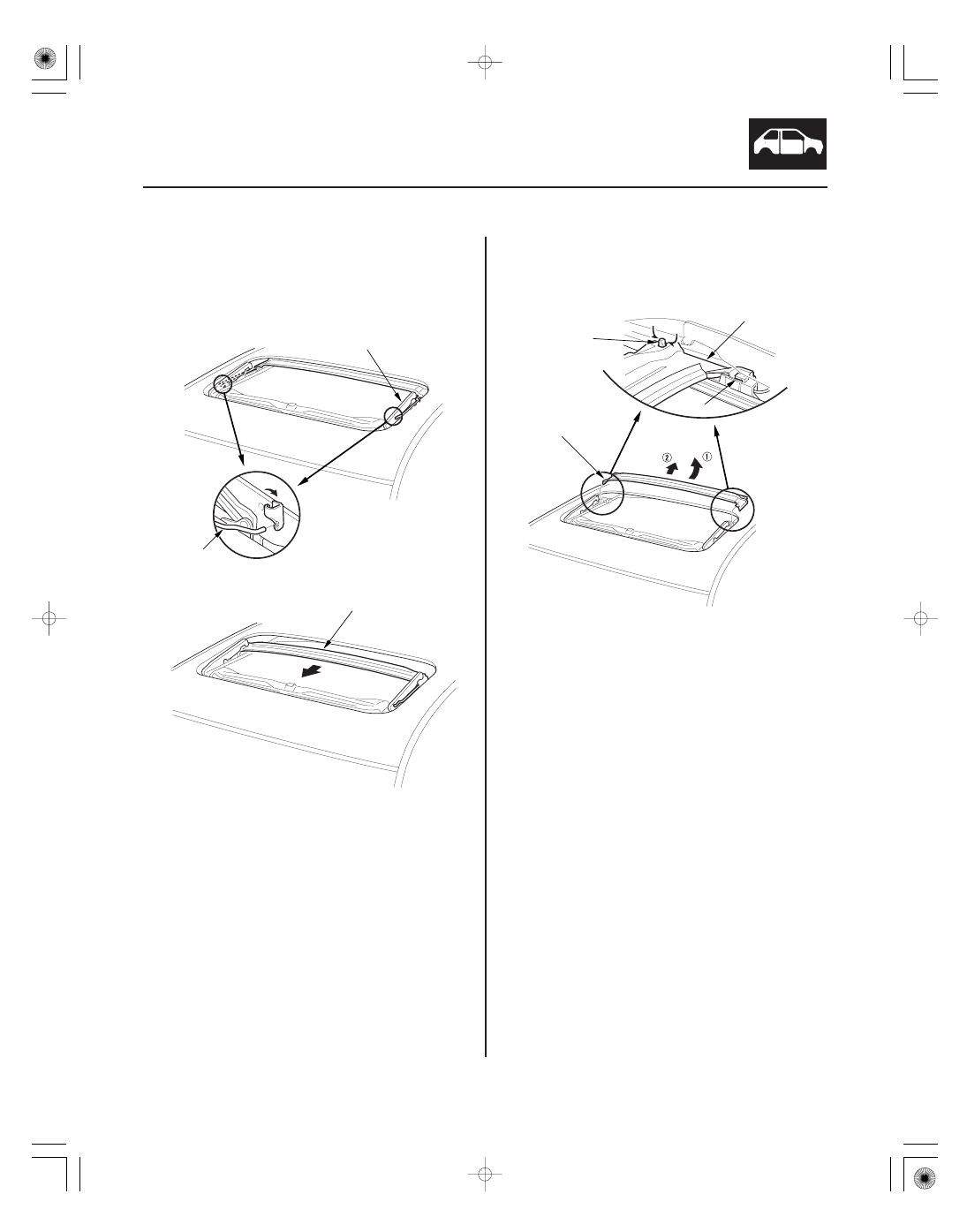

Drain Channel Replacement

A

B

A

A

C

B

A

1. Remove the glass (see page 20-55).

2. Move both glass brackets (A) with a 5 mm

hexagonal wrench to the position where the
moonroof normally tilts up, and disconnect the
drain channel rods (B) on both sides.

3. Slide the drain channel (A) forward.

4. Pull up the rear edge of the drain channel (A) while

pushing both clips (B), and release the channel
from both hooks (C) of the drain channel slider by
pulling it rearward.

5. Remove the drain channel.

6. Install the channel in the reverse order of removal,

and note these items:

• Push the clip portions into place securely.
• Check the glass position adjustment (see page

20-55).

7. Check for water leaks. Let the water run freely from

a hose without a nozzle. Do not use a high-pressure
spray.
