０２

０９

１０

Fasteners adhesive tape:

Thickness 0.8 mm (0.031 in.)
Width 9 mm (0.35 in.)

20-50

Glass

Fastener Locations

: Fastener, 2

Fastener Locations

: Fastener, 2

A

B

: Apply glass primer here.

A

B

B

C

Inside

11 mm
(0.43 in.)

Inside

11 mm
(0.43 in.)

A

B

B

B

A

A

5.5 mm
(0.22 in.)

5.5 mm
(0.22 in.)

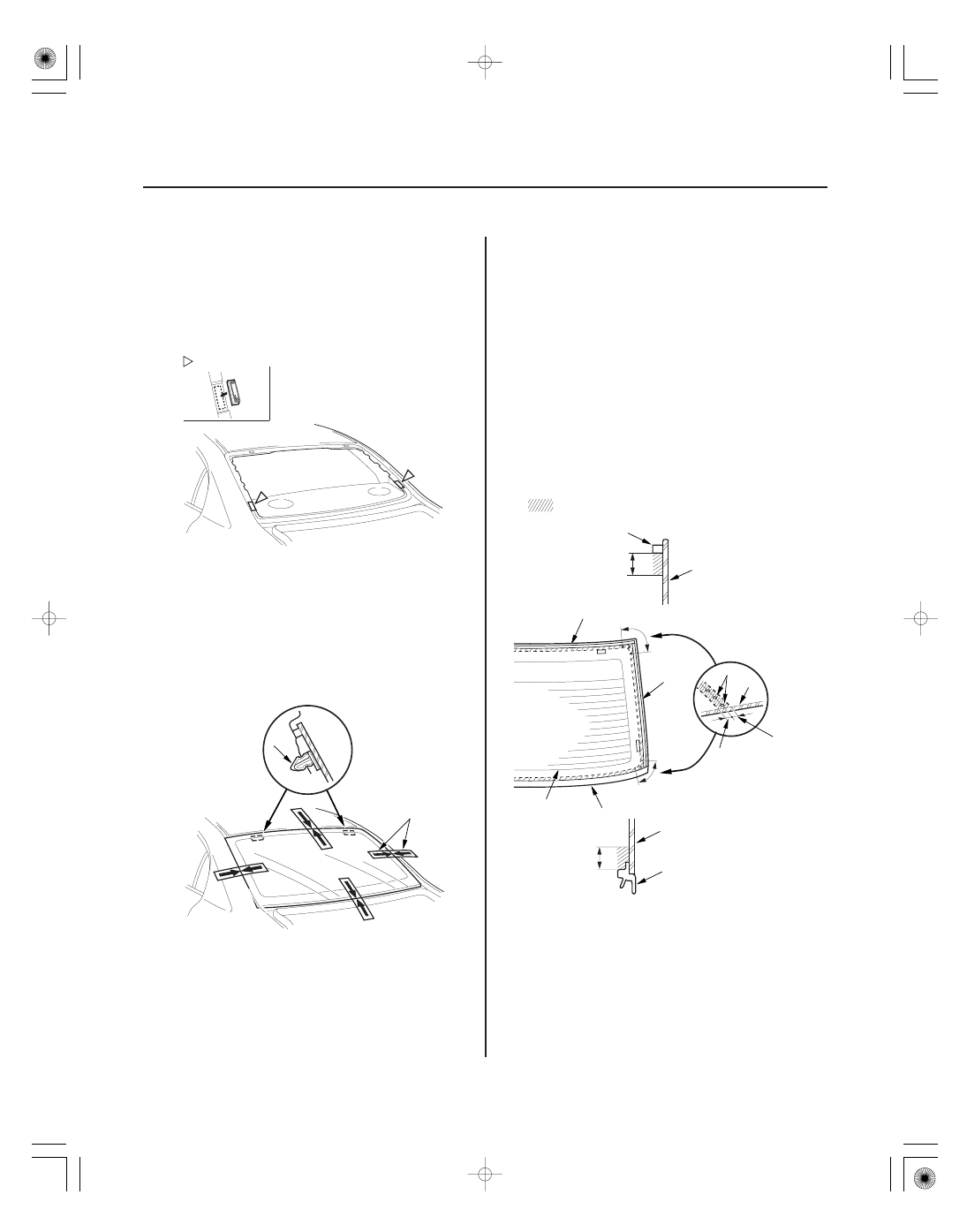

14. Attach the fasteners with adhesive tape to the rear

window opening flange of the body on both sides.

15. Set the rear window in the opening, and center it.

Make alignment marks (A) across the rear window
and the body with a grease pencil at the four points
are shown:

• Make sure both upper clips (B) are in the body

holes.

• Be careful not to touch the rear window where

adhesive will be applied.

16. Remove the rear window.

17. Apply a light coat of glass primer with a sponge

applicator along the edge of the rear window (A)
between the dams (B) as shown, then lightly wipe it
off with gauze or cheesecloth:

• With the printed dots (C) on the rear window as a

guide, apply the glass primer to both lower
corner portions of the rear window.

• Do not apply body primer to the rear window,

and do not get body and glass primer sponge
applicators mixed up.

• Never touch the primed surfaces with your hands.

If you do, the adhesive may not bond to the rear
window properly, causing a leak after the rear
window is installed.

• Keep water, dust, and abrasive materials away

from primed surfaces.

08/08/21 15:00:14 61SNR030_200_0052

１１

１２

１３

20-51

: Apply body primer to exposed point as shown.

16 mm
(0.63 in.)

16 mm
(0.63 in.)

16 mm
(0.63 in.)

12 mm (0.47 in.)

7 mm (0.28 in.)

A

Inside

12 mm
(0.47 in.)

7 mm (0.28 in.)

A

B

C

D

A

A

A

B

B

B

C

C

C

C

A

Inside

2 mm
(0.08 in.)

2 mm
(0.08 in.)

2 mm
(0.08 in.)

2 mm
(0.08 in.)

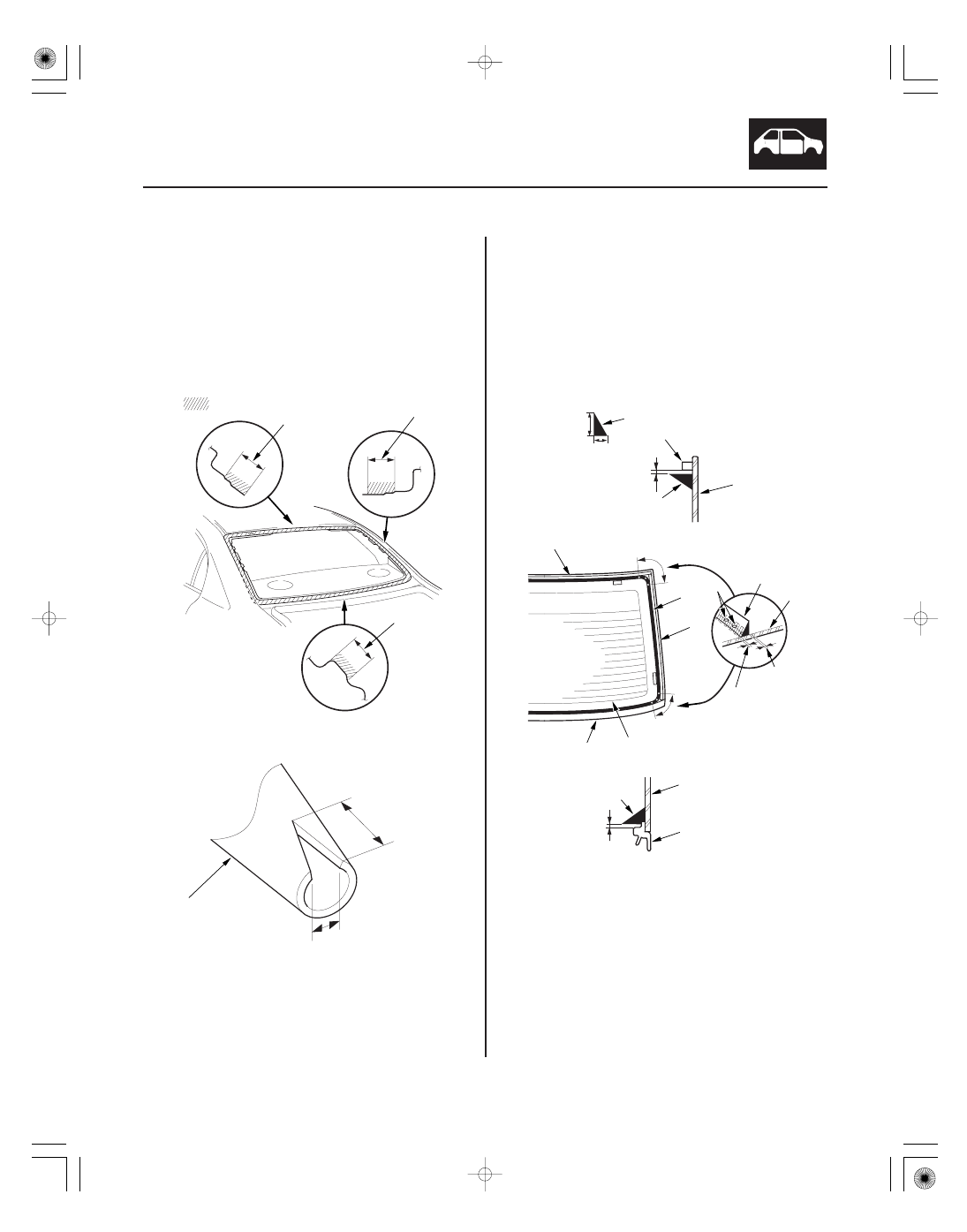

18. Carefully apply a light coat of body primer with a

sponge to any exposed paint or metal around the
flange where new adhesive will be applied. Let the
primer dry for at least 10 minutes:

• Do not apply body primer to any remaining

original adhesive on the flange.

• Be careful not to mix up the body and glass

primer sponge applicators.

• Never touch the primed surfaces with your hands.

19. Cut a ‘‘V’’ in the end of the nozzle (A) on the

adhesive cartridge as shown.

20. Put the cartridge in a caulking gun, and run a

continuous bead of adhesive (A) around the edge
of the rear window (B) between the dams (C) as
shown:

• With the printed dots (D) on the rear window as a

guide, apply the adhesive to both side portions of
the rear window.

• Apply the adhesive within 30 minutes after

applying the glass primer. Make a slightly thicker
bead at each corner.

08/08/21 15:00:15 61SNR030_200_0053

20-52

Glass

21. Hold the rear window with suction cups over the

opening, align it with the alignment marks you
made in step 15, and set it down on the adhesive.
Lightly push on the rear window until its edges are
fully seated on the adhesive all the way around.

NOTE: Do not open or close any of the doors for
about an hour until the adhesive is dry.

22. Scrape or wipe the excess adhesive off with a putty

knife or towel. To remove adhesive from a painted
surface or the rear window, use a soft shop towel
dampened with isopropyl alcohol.

23. After the adhesive has dried, spray water over the

rear window and check for leaks. Mark the leaking
area, let the rear window dry, then seal with sealant.
Let the vehicle stand for at least 4 hours after rear
window installation. If the vehicle has to be used
within the first 4 hours, it must be driven slowly.

24. Reinstall all remaining removed parts.

NOTE: Advise the customer not to do the following
things for 2 to 3 days:

• Slam the doors with all the windows rolled up.
• Twist the body excessively (such as when going

in and out of driveways at an angle or driving
over rough, uneven roads).

08/08/21 15:00:15 61SNR030_200_0054

＊０１

ＳＮＲ９ＡＢ９Ｊ３４２００００００００ＤＡＡＴ０１

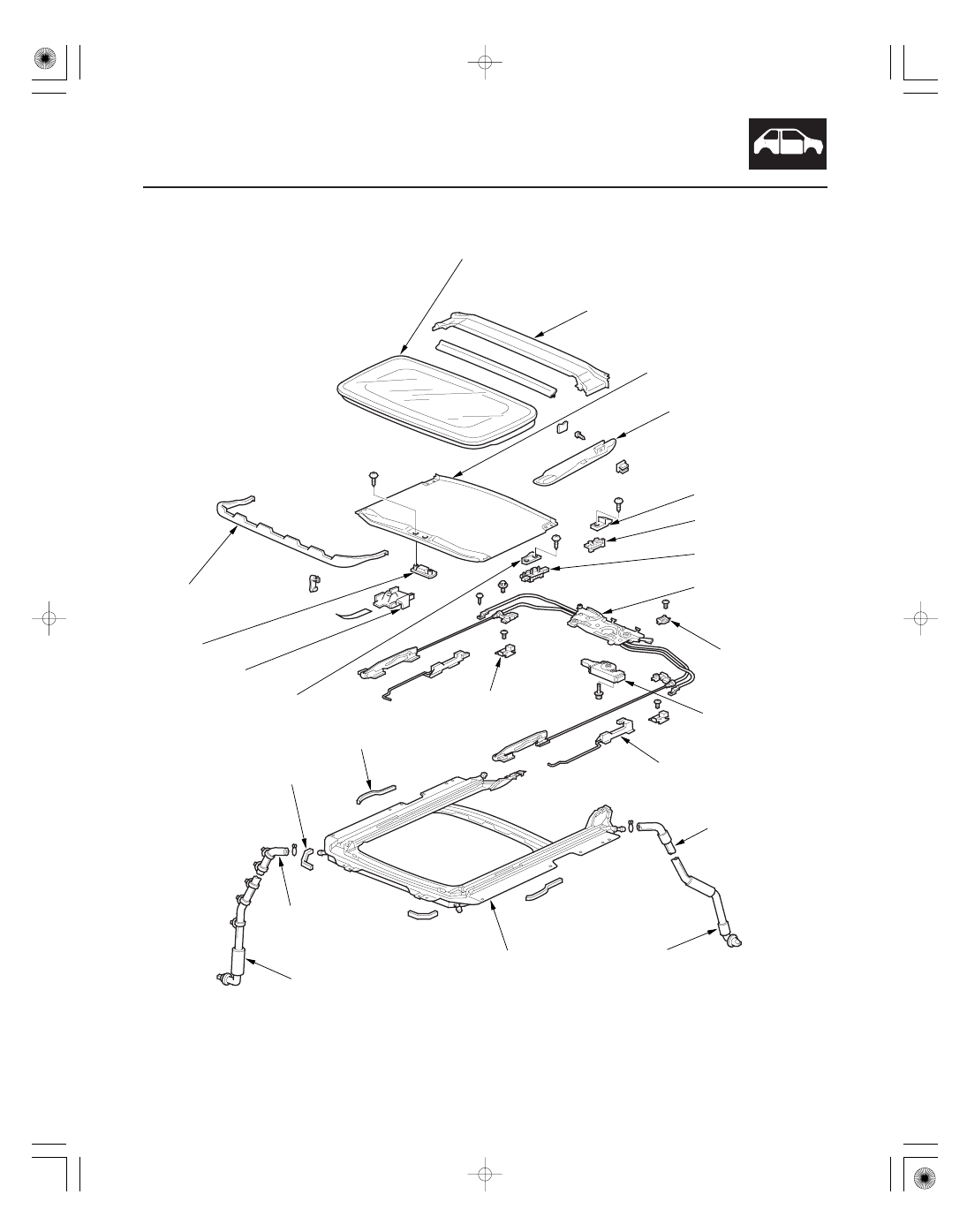

20-53

Moonroof

Component Location Index

BRACKET COVER

FRAME SEAL A

SLIDE STOP

FRONT DRAIN VALVE

REAR DRAIN VALVE

CABLE TUBE
REAR BRACKET A

GLASS

DRAIN CHANNEL

WIND DEFLECTOR

SUNSHADE

CABLE ASSEMBLY

DRAIN CHANNEL SLIDER

REAR DRAIN TUBE

MOTOR

FRAME

FRONT DRAIN TUBE

FRAME SEAL B

SLIDER SPACER

SUNSHADE REAR STOP

SUNSHADE HANDLE

FRONT SUNSHADE
BASE SLIDER

REAR SUNSHADE
BASE SLIDER

REAR HOOK

Position Adjustment, page 20-55
Replacement, page 20-55
Closing Force and Opening Drag Check, page 20-64

Replacement, page 20-57

Replacement, page 20-56

Replacement, page 20-58

Replacement,

page 20-62

Replacement, page 20-62

Replacement,

page 20-60

Replacement,

page 20-59

Replacement, page 20-60

Replacement,

page 20-60

08/08/21 15:00:18 61SNR030_200_0055
