Rear Door Panel Removal/Installation

A

B

C

Fastener Locations

: Screw, 1

: Clip, 1

A

Fastener Location

: Clip, 1

A

B

C

D

B

A

Fastener Location

: Screw, 1

KTC trim tool set SOJATP2014

NOTE: Use the appropriate tool from the KTC trim tool
set to avoid damage when removing components.

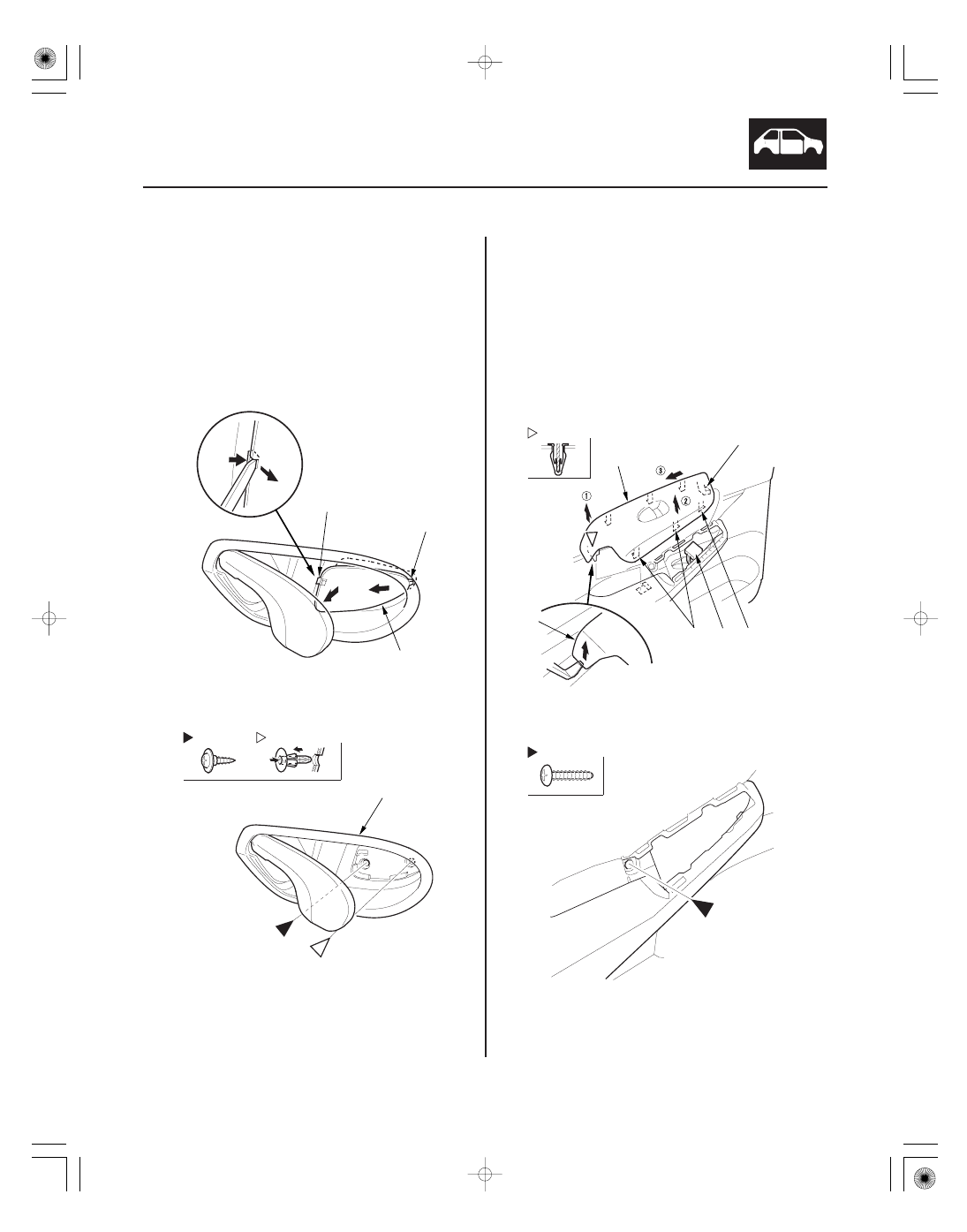

1. Raise the glass fully.

2. Pry out on the rear portion of the inner handle cap

(A) with the appropriate trim tool, then release the
hooks (B, C).

3. Remove the screw and clip securing the inner

handle (A).

4. Remove the power window switch panel (A).

–1 Pry up on the rear edge of the switch panel

with the appropriate trim tool, then release the
rear clip.

–2 Pull out along the edge of the panel to release

the hooks (B).

–3 Pull the switch panel rearward to release the

front hook (C).

–4 Disconnect the power window switch

connector (D).

5. Remove the screw.

08/08/21 14:59:04 61SNR030_200_0019

07AAC-SEPA240

０１

０７

０８

０６

20-18

Doors

Fastener Locations

A

E

F

G

A

D

: Clip, 5

B

: Clip, 1

C

B

B

C

B

B

B

B

A

C

C

A

B

A

B

C

D

F

E

G

F

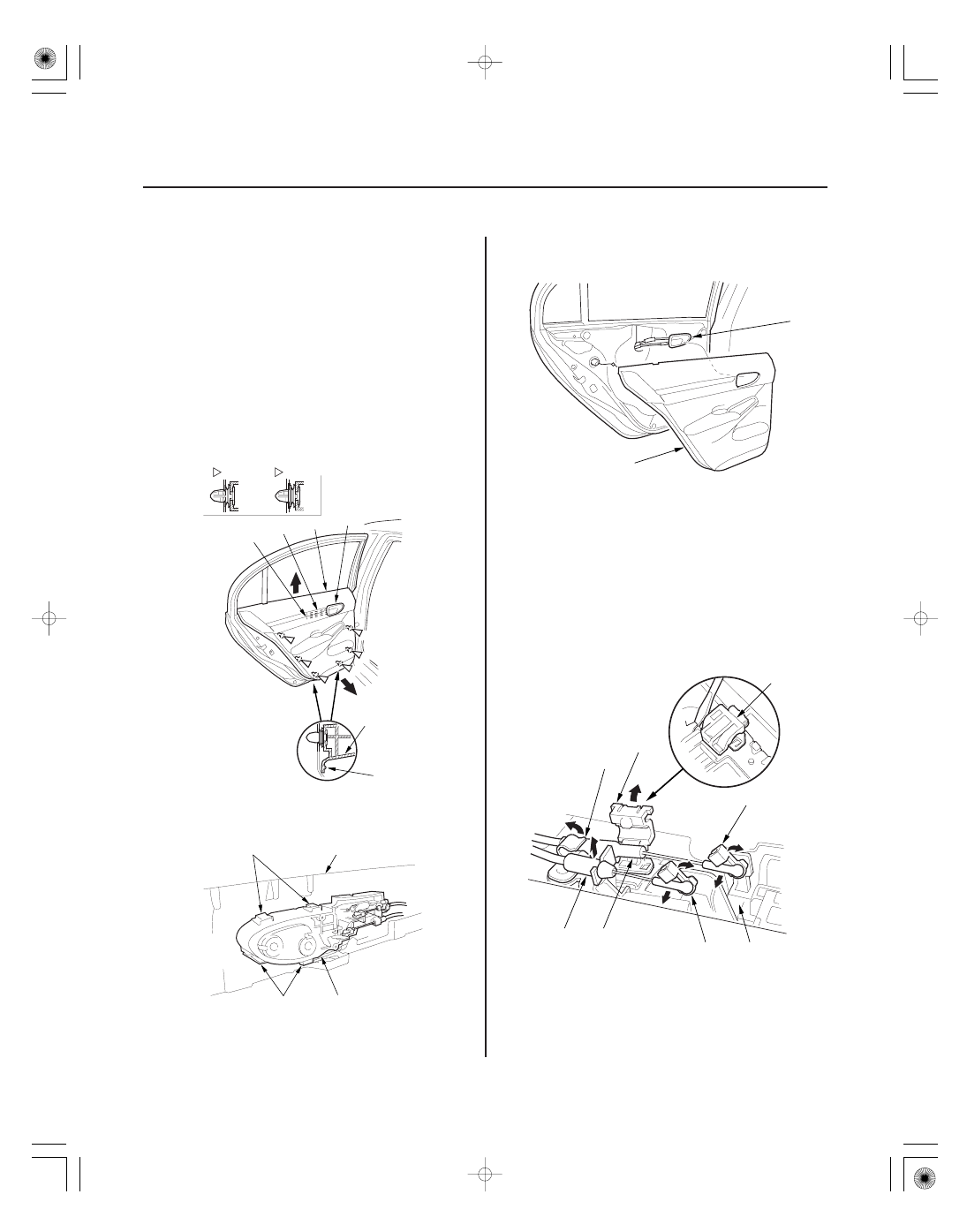

6. Remove the door panel (A) with as little bending as

possible to avoid creasing or breaking it.

–1 Start at the bottom edge of the door panel,

release the clips (B, C) that are just above the
marks (D) on the edge of the panel with a
commercially available trim pad remover.

–2 Detach the upper clips.
–3 Starting at the rear, pull the door panel upward.

NOTE: The inner handle cable (E) and the latch
cable (F) are connected to the inner handle (G).
Do not pull the door panel up too far, or these
cables will be damaged.

7. While holding the door panel (A) away from the

door, remove the inner handle (B) from the door
panel by releasing the hooks (C).

8. Remove the door panel (A) while pulling the inner

handle (B) out through the hole in the door panel.

9. Disconnect the inner handle cable (A) and the latch

cable (B) from the inner handle (C).

–1 Detach the inner handle cable fastener (D),

then disconnect the inner handle cable from
the cable fastener (E).

–2 Detach the latch cable fastener (F) with a flat-

tip screwdriver, then disconnect the latch cable
from the cable fastener (G).

NOTE: If the cable fasteners are damaged or
stress-whitened, replace them with new ones.

08/08/21 14:59:05 61SNR030_200_0020

０２

０１

０２

ＳＮＲ９Ａ００Ｊ１６１６６２２１３０１ＫＢＡＴ００

20-19

20-19

Rear Door Outer Handle
Replacement

A

B

62 mm (2.44 in.)

A

B

C

D

C

A

10. Install the door panel in the reverse order of

removal, and note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Replace any damaged cable fasteners with new

ones.

• The latch cable (A) should be fixed to the cable

fastener (B) with the latch in lock position.

• Make sure the connector is plugged in properly,

and the cables are connected securely.

• Make sure the window and power door lock

operate properly.

NOTE: Put on gloves to protect your hands.

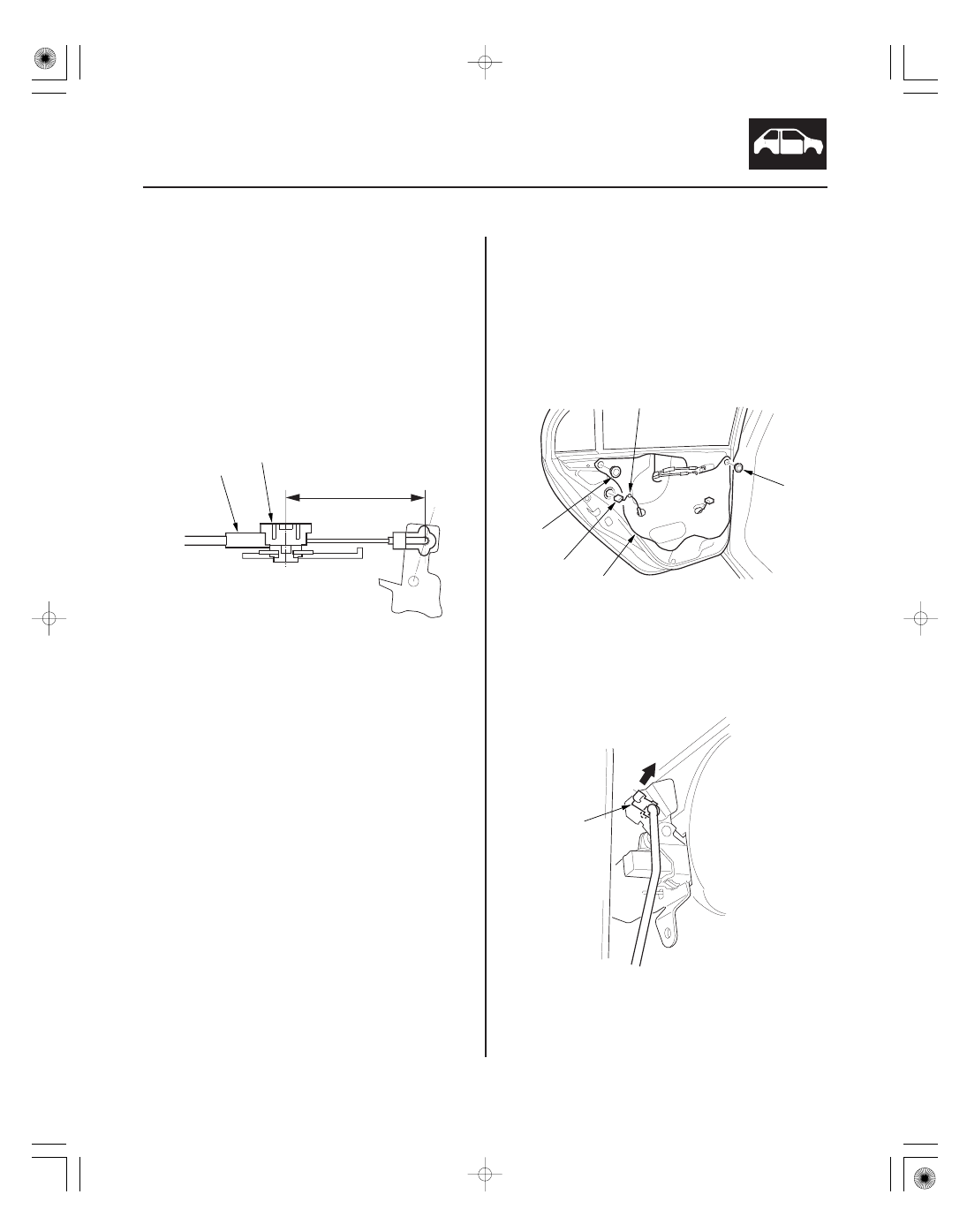

1. Raise the glass fully.

2. Remove the door panel (see page 20-17).

3. Detach the harness clip (A), and disconnect the

power door lock actuator connector (B).

4. Remove the plug caps (C), then remove the plastic

cover (D), as needed.

5. Remove the latch mounting screws, then lower the

latch (see step 4 on page 20-21).

6. Detach the rod fastener (A).
