Fastener Locations

: Screw, 2

A

B

C

D

D

A

A

B

A

A

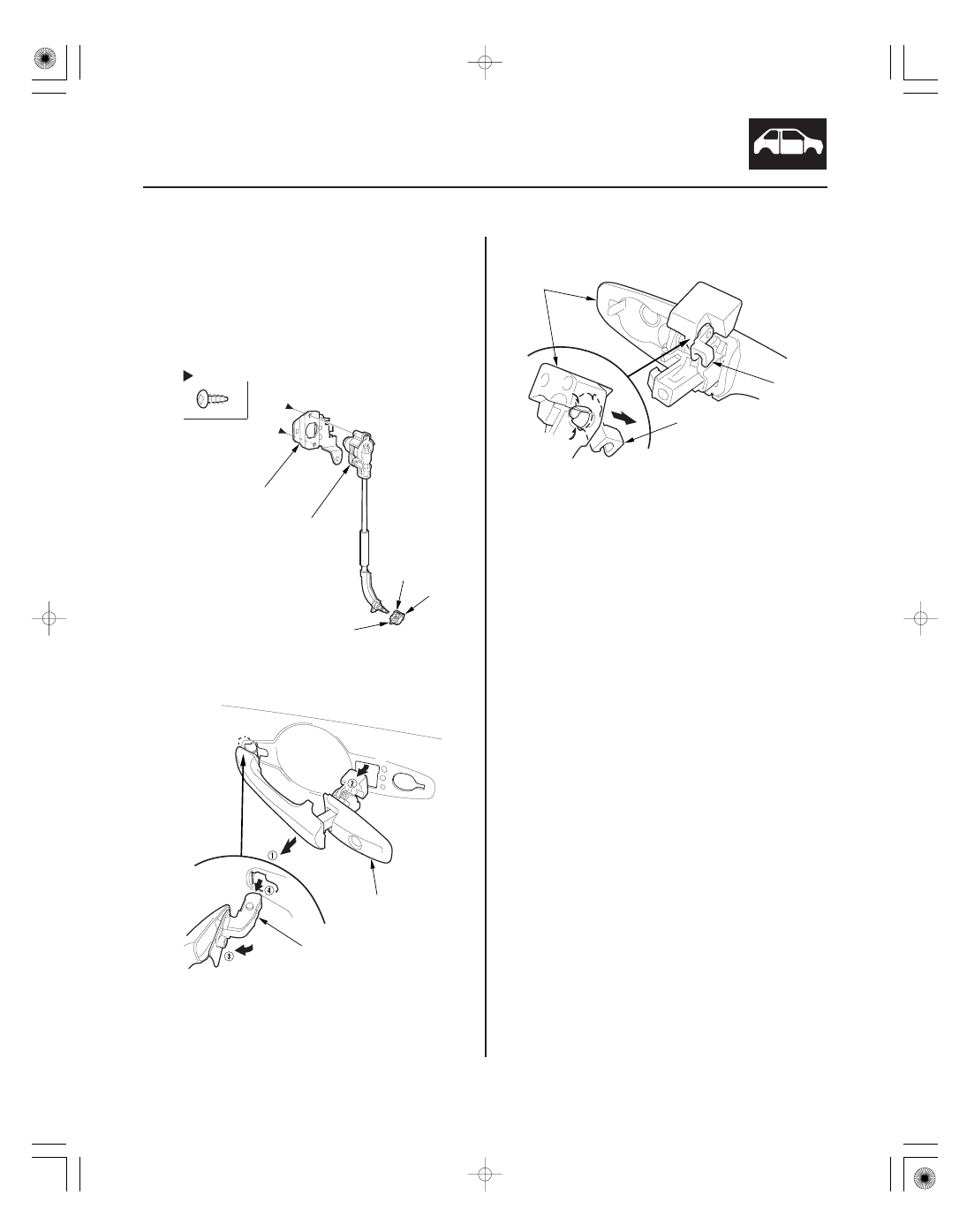

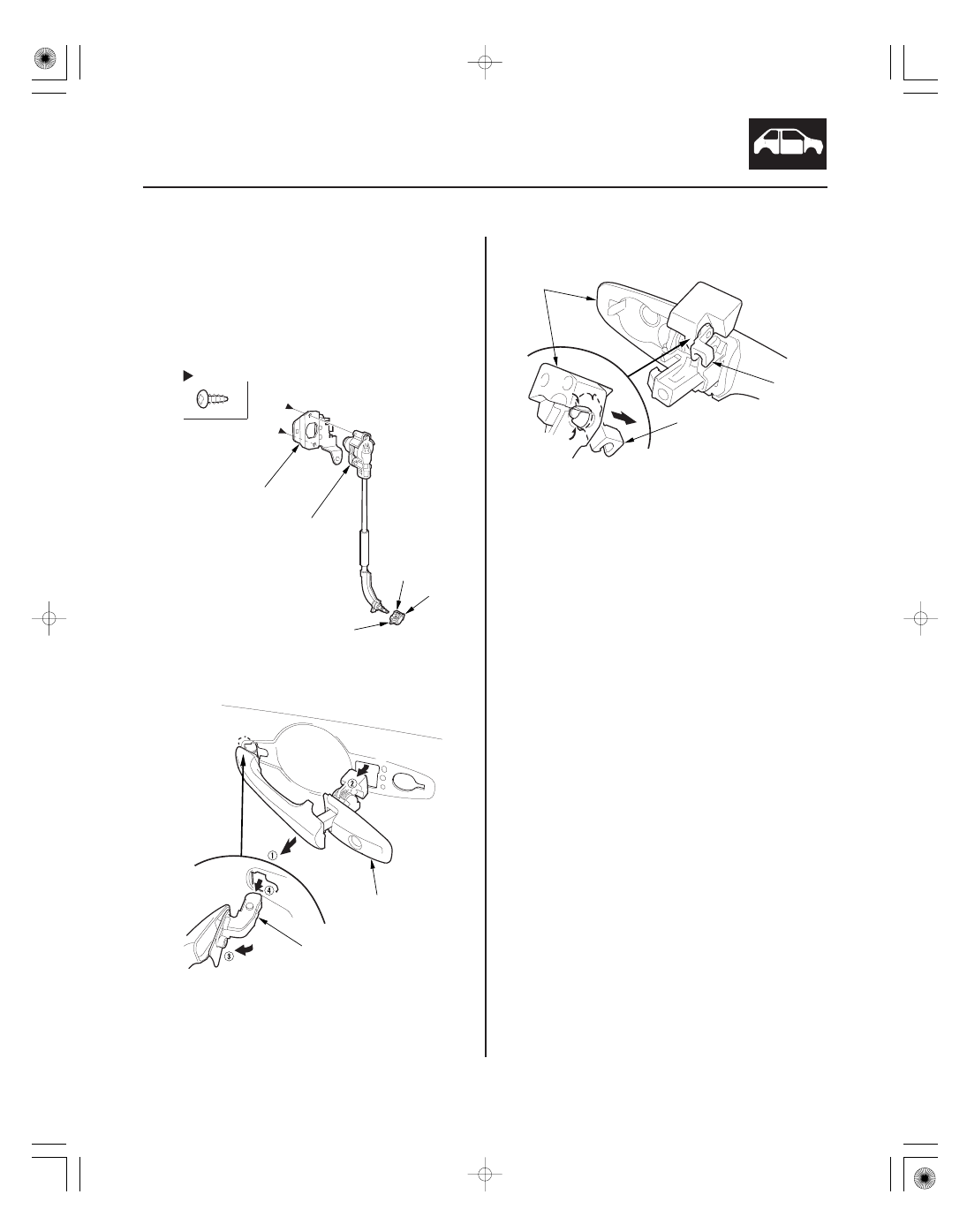

10. If necessary, remove the special screws, then

separate the door cylinder (A) and the outer handle
protector (B). If the retainer (C) is damaged, release
the hooks (D), and replace it.

NOTE: If removed, the special screws must be
replaced.

11. While pulling the outer handle (A), remove the

handle from the holes in the door panel. Take care
not to scratch the door.

12. Remove the rod fastener (A) from the outer handle

(B), then replace it with a new one.

13. Install the handle in the reverse order of removal,

and note these items:

• Make sure the cylinder cable and each rod is

connected securely.

• Make sure the door key cylinder/door locks

operate properly.

• Make sure the door handle works properly.
• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its outside perimeter to seal out water.

• Check for water leaks (see step 9 on page 20-29).

Replace.

08/08/21 14:59:00 61SNR030_200_0013

０１

０２

ＳＮＲ９Ａ００Ｊ１６１２６７２０８０１ＫＢＡＴ２０

20-12

Doors

Front Door Latch Replacement

Fastener Location

: Bolt, 1

6 x 1.0 mm
8 N·m
(0.8 kgf·m, 6 lbf·ft)

A

B

Fastener Locations

: Screw, 3

D

: Screw, 1

E

A

B

C

D

E

F

G

D

D

6 x 1.0 mm
6 N·m
(0.6 kgf·m,
4 lbf·ft)

6 x 1.0 mm
6 N·m
(0.6 kgf·m,
4 lbf·ft)

NOTE: Put on gloves to protect your hands.

1. Raise the glass fully.

2. Remove the door panel and inner handle (see page

20-7).

3. Remove the plastic cover, as needed (see step 4 on

page 20-9).

4. Detach the rod fastener (see step 5 on page 20-9).

5. Disconnect the outer handle rod from the outer

handle (see step 6 on page 20-10).

6. Disconnect the cylinder cable from the latch (see

step 7 on page 20-10).

7. Pull the glass run channel (A) away as needed, and

remove the bolt, then remove the center lower
channel (B) by pulling it downward.

8. Detach the latch cable (A) and the inner handle

cable (B) from the holder (C), then remove the
screws (D, E) securing the latch (F), then remove
the latch through the hole in the door. Take care not
to bend the outer handle rod (G), the latch cable, or
the inner handle cable.

08/08/21 14:59:01 61SNR030_200_0014

０３

０４

20-13

Fastener Location

: Screw, 1

A

B

A

A

B

B

C

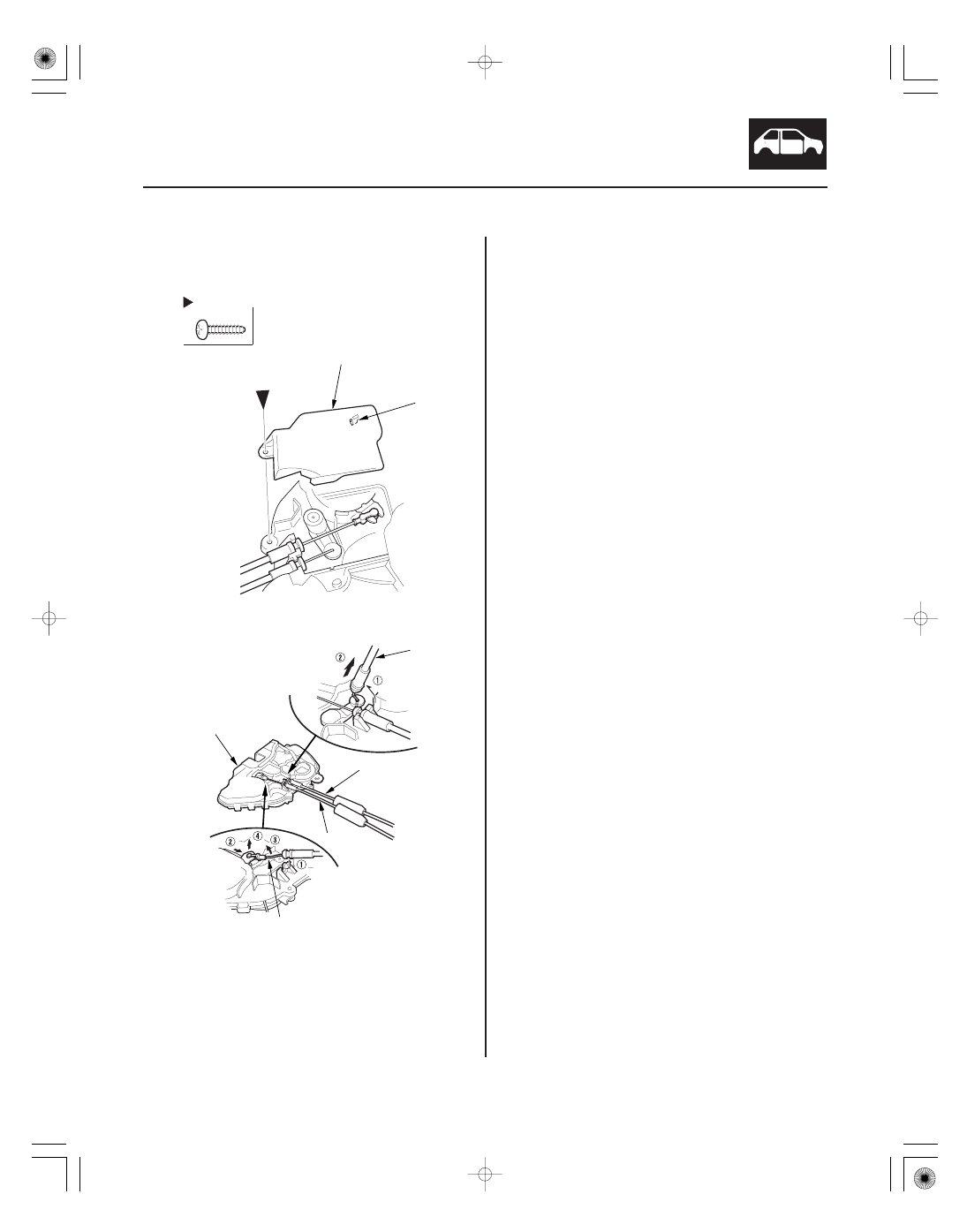

9. Remove the screw, then remove the latch protector

(A) by releasing the hook (B).

10. Disconnect the latch cable (A) and the inner handle

cable (B) from the latch (C).

11. Install the latch in the reverse order of removal, and

note these items:

• Make sure the actuator connector is plugged in

properly and each rod is connected securely.

• Make sure the door locks and opens properly.
• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its outside perimeter to seal out water.

• Check for water leaks (see step 9 on page 20-29).

08/08/21 14:59:01 61SNR030_200_0015

０１

０２

０３

ＳＮＲ９Ａ００Ｊ５４４０００２０３７１ＫＢＡＴ１０

20-14

Doors

Front Door Glass and Regulator Replacement

E

D

A

B

E

F

B

D

C

Fastener Locations

: Bolt, 2

A

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

B

C

D

E

E

D

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

Fastener Locations

: Bolt, 2

D

: Bolt, 2

E

(Black)

(Gold)

NOTE: Put on gloves to protect your hands.

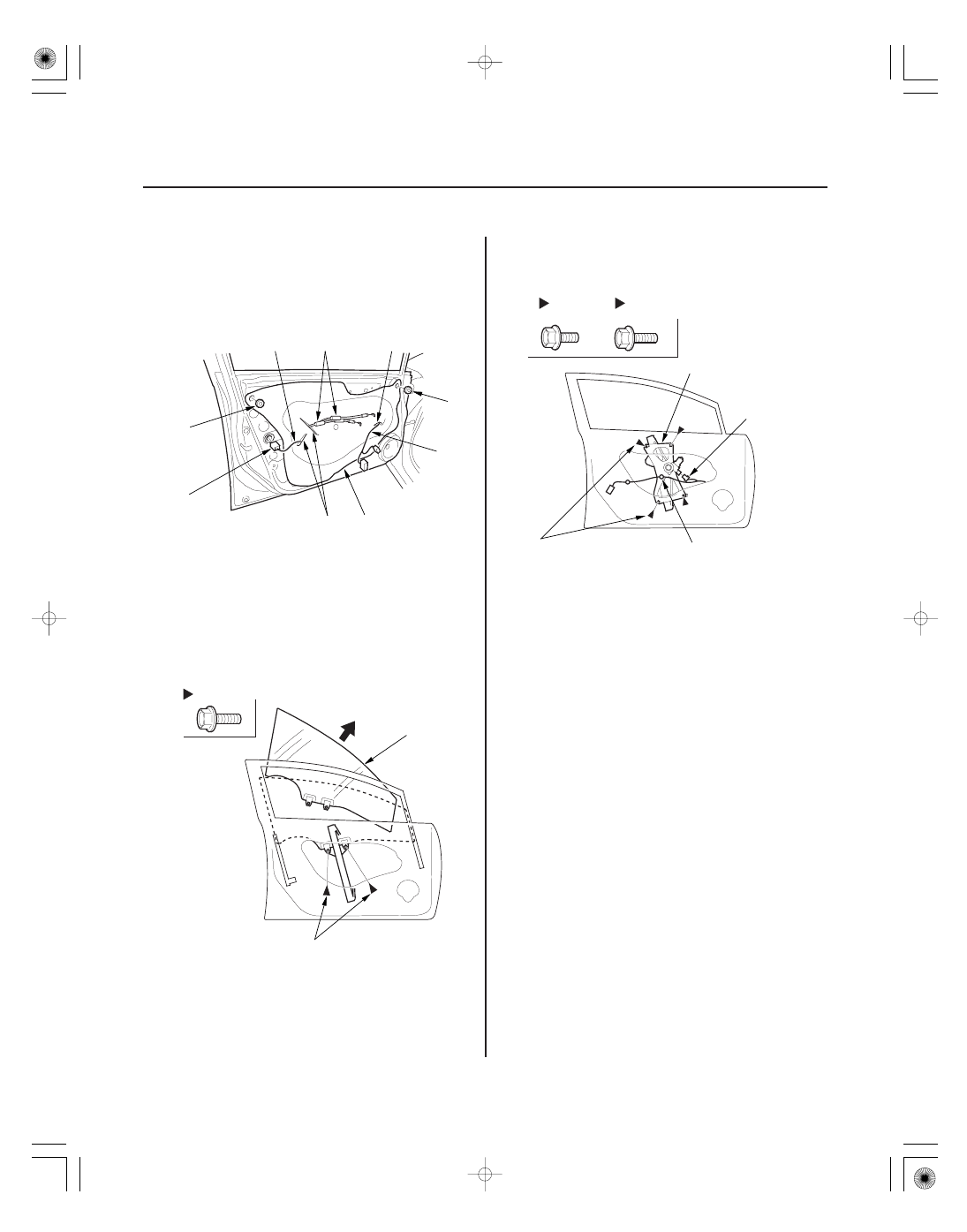

1. Remove the door panel (see page 20-7).

2. Disconnect the power door lock actuator connector

(A) and remove the plug caps (B).

3. Pass the cables (C) and the harnesses (D) through

the slits (E) in the plastic cover (F), then remove the
plastic cover.

4. Carefully raise the glass (A) until you can see the

bolts, then remove them. Carefully pull the glass
out through the window slot. Take care not to drop
the glass inside the door.

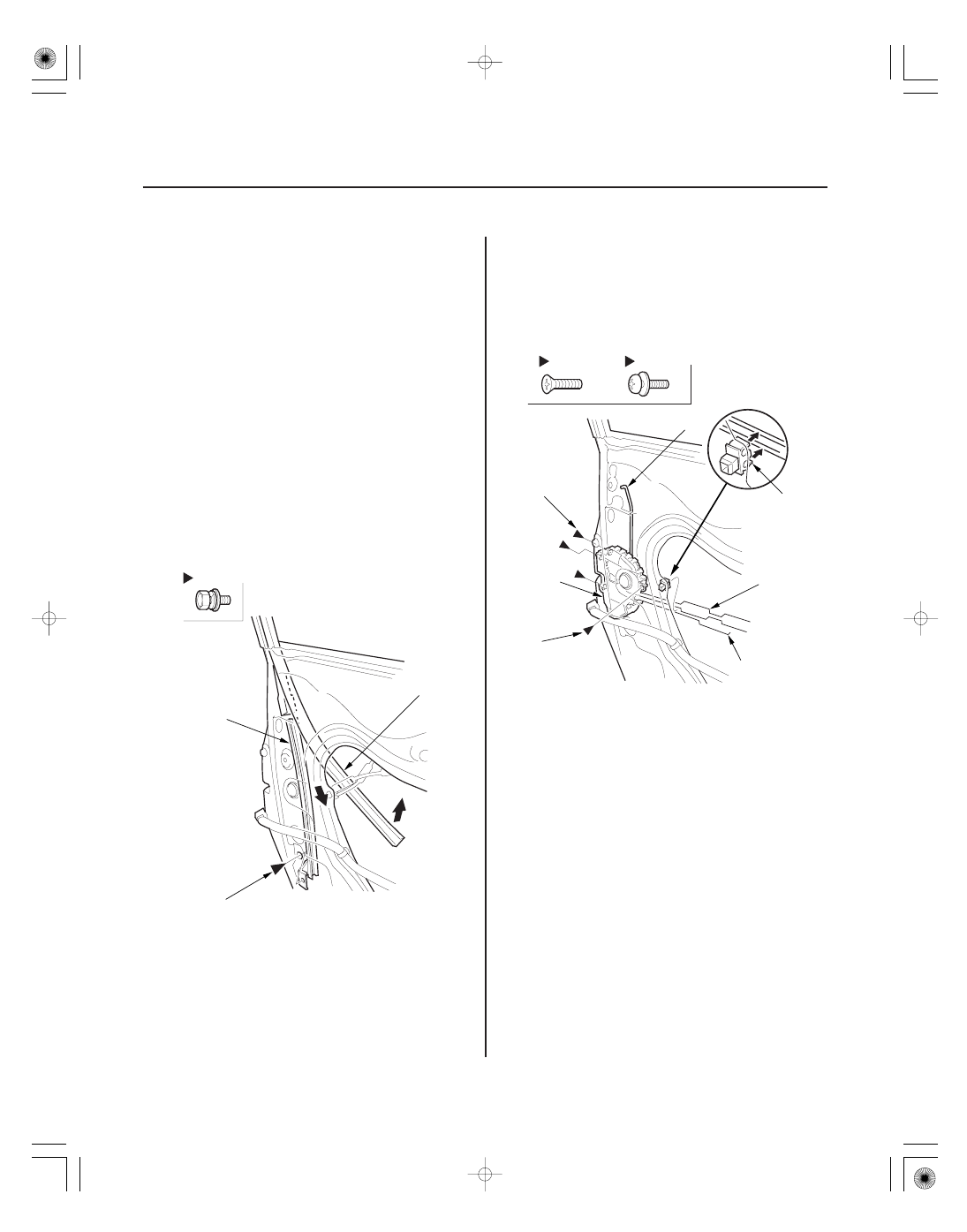

5. Disconnect the connector (A), and detach the
