ABS Components

14. Turn the ignition switch to LOCK (0).

15. Substitute the appropriate wheel speed sensor with

opposite wheel speed sensor, or with a known-
good wheel speed sensor.

16. Reconnect all connectors.

17. Turn the ignition switch to ON (II).

18. Clear the DTC with the HDS.

19. Turn the ignition switch to LOCK (0), then turn it to

ON (II) again.

20. Check for DTCs with the HDS.

Check for loose terminals in the ABS

modulator-control unit 25P connector. If necessary,
substitute a known-good ABS modulator-control
unit (see page 19-90), and retest.

Replace the original wheel speed sensor

(see page 19-92).

NOTE: These DTCs may be caused by electrical
interference. Check for aftermarket devices installed in
the vehicle when these DTCs are indicated.

1. Turn the ignition switch to ON (II).

2. Clear the DTC with the HDS.

3. Test-drive the vehicle.

NOTE: Drive the vehicle on the road, not on a lift.

4. Check for DTCs with the HDS.

If DTC 12-12, 14-12, 16-12, or 18-12 is

indicated at the same time, do the DTC 12-12,
14-12, 16-12, or 18-12 troubleshooting first
(see page 19-69). If DTC 12-12, 14-12, 16-12, or
18-12 is not indicated, go to step 5.

If any other DTCs are indicated, go to the

indicated DTCs troubleshooting. If DTCs are not
indicated, there is an intermittent failure, the
system is OK at this time. Check for loose terminals
between the wheel speed sensor 2P connector and
the ABS modulator-control unit 25P connector.
Refer to intermittent failures troubleshooting
(see page 19-50).

Right-front Wheel Speed Sensor

Electrical Noise or Intermittent Interruption

Left-front Wheel Speed Sensor

Electrical Noise or Intermittent Interruption

Right-rear Wheel Speed Sensor

Electrical Noise or Intermittent Interruption

Left-rear Wheel Speed Sensor

Electrical Noise or Intermittent Interruption

Is DT C indicated that is indicated in step 4?

Is DT C 12-11, 14-11, 16-11, and/ or 18-11
indicated?

08/08/21 15:03:13 61SNR030_190_0068

ＳＮＲ９ＡＣ６Ｋ７０１０００Ｒ１２１２ＦＡＡＴ１０

−

−

−

−

DTC

Appropriate Wheel Speed Sensor

YES

NO

YES

NO

DTC 12-12:

DTC 14-12:

DTC 16-12:

DTC 18-12:

19-69

19-69

5. Turn the ignition switch to LOCK (0).

6. Check that the appropriate wheel speed sensor is

properly mounted (see page 19-92).

12-11

Right-front

14-11

Left-front

16-11

Right-rear

18-11

Left-rear

Check for loose terminals in the ABS

modulator-control unit 25P connector. If necessary,
substitute a known-good ABS modulator-control
unit (see page 19-90), and retest.

Reinstall the wheel speed sensor, and check

the mounting position (see page 19-92).

1. Turn the ignition switch to ON (II).

2. Clear the DTC with the HDS.

3. Test-drive the vehicle at 20 km/h (13 mph) or more,

and go a distance of 100 m (328 ft) or more.

NOTE: Drive the vehicle on the road, not on a lift.

4. Check for DTCs with the HDS.

Go to step 5.

Intermittent failure, the system is OK at this

time. Check for loose terminals between the wheel
speed sensor 2P connector and the ABS modulator-
control unit 25P connector. Refer to intermittent
failures troubleshooting (see page 19-50).

5. Turn the ignition switch to LOCK (0).

6. Disconnect the ABS modulator-control unit 25P

connector (see step 2 on page 19-90).

Right-front Wheel Speed Sensor

Short to the Other Sensor Circuit

Left-front Wheel Speed Sensor

Short to the Other Sensor Circuit

Right-rear Wheel Speed Sensor

Short to the Other Sensor Circuit

Left-rear Wheel Speed Sensor

Short to the Other Sensor Circuit

Is the wheel speed sensor installation OK ?

Is DT C 12-12, 14-12, 16-12, and/ or 18-12
indicated?

08/08/21 15:03:13 61SNR030_190_0069

＊０１

−

−

DTC

YES

NO

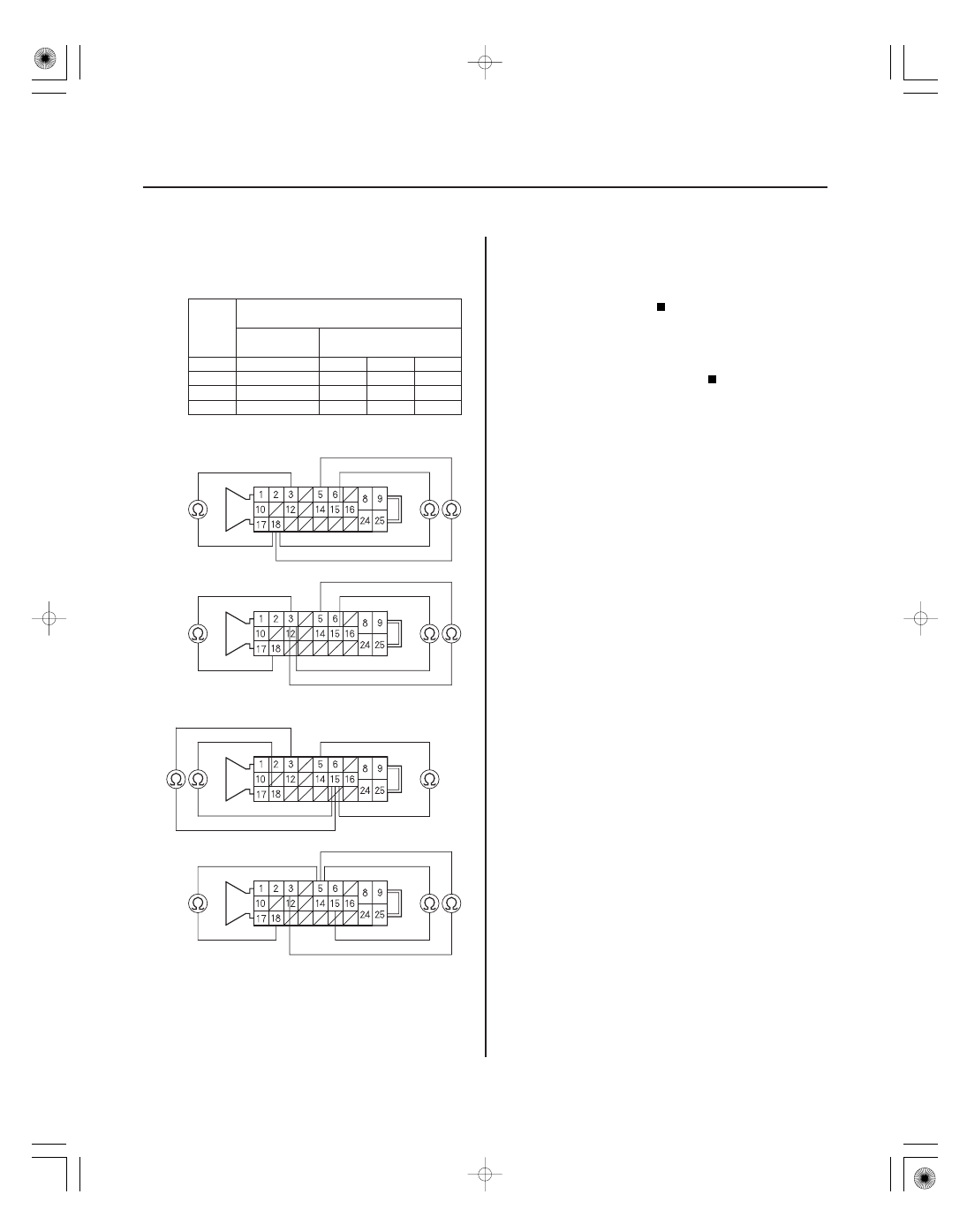

ABS Modulator-control Unit 25P

Connector Terminal

Appropriate

Terminal

Other Terminals

19-70

ABS Components

ABS MODULATOR-CONTROL UNIT 25P CONNECTOR

DTC 14-12

DTC 12-12

RR-GND (BLU)

RL-GND (PUR)

FR-GND (PNK)

RR-GND (BLU)

RL-GND (PUR)

FR-GND (PNK)

FR-GND (PNK)

RL-GND (PUR)

FL-GND (RED)

RR-GND (BLU)

RR-GND (BLU)

FL-GND (RED)

DTC 18-12

DTC 16-12

FL-GND (RED)

FL-GND (RED)

RL-GND (PUR)

FR-GND (PNK)

7. Check for continuity between the appropriate ABS

modulator-control unit 25P connector wheel speed
sensor GND terminals (see table).

12-12

No. 18

14-12

No. 3

16-12

No. 15

18-12

No. 5

Repair short in the wires between the

appropriate wheel speed sensor and the ABS
modulator-control unit.

Check for loose terminals in the ABS

modulator-control unit 25P connector. If necessary,
substitute a known-good ABS modulator-control
unit (see page 19-90), and retest.

No. 3

No. 15

No. 5

No. 18

No. 15

No. 5

No. 18

No. 3

No. 5

No. 18

No. 3

No. 15

Wire side of female terminals

Is ther e continuity?

08/08/21 15:03:14 61SNR030_190_0070

ＳＮＲ９ＡＣ６Ｋ７０１０００Ｒ１２２１ＦＡＡＴ００

ＳＮＲ９ＡＣ６Ｋ７０１０００Ｒ１２２２ＦＡＡＴ００

−

−

−

−

−

−

−

−

DTC 12-21:

DTC 14-21:

DTC 16-21:

DTC 18-21:

DTC 12-22:

DTC 14-22:

DTC 16-22:

DTC 18-22:

YES

NO

DTC

Appropriate Wheel Speed Sensor

YES

NO

YES

NO

DTC

Appropriate Wheel Speed Sensor

YES

NO

19-71

19-71

Right-front Wheel Speed Sensor

Installation Error

Left-front Wheel Speed Sensor

Installation Error

Right-rear Wheel Speed Sensor

Installation Error

Left-rear Wheel Speed Sensor

Installation Error

Right-front Wheel Speed Sensor

Installation Error (30 km/h (19 mph) or More)

Left-front Wheel Speed Sensor

Installation Error (30 km/h (19 mph) or More)

Right-rear Wheel Speed Sensor

Installation Error (30 km/h (19 mph) or More)

Left-rear Wheel Speed Sensor

Installation Error (30 km/h (19 mph) or More)

1. Test-drive the vehicle at 10 km/h (7 mph).

NOTE: Drive the vehicle on the road, not on a lift.

2. Check the RF, LF, RR, LR WHEEL SPEED in the ABS

DATA LIST with the HDS.

Intermittent failure, the system is OK at this

time. Check for loose terminals between the wheel
speed sensor 2P connector and the ABS modulator-
control unit 25P connector. Refer to intermittent
failures troubleshooting (see page 19-50).

Go to step 3.

3. Turn the ignition switch to LOCK (0).

4. Check that the appropriate wheel speed sensor is

properly mounted (see page 19-92).

12-21

Right-front

14-21

Left-front

16-21

Right-rear

18-21

Left-rear

Replace the appropriate wheel speed sensor

(see page 19-92).

Reinstall the wheel speed sensor, and check

the mounting position (see page 19-92).

1. Test-drive the vehicle between 30 km/h (19 mph)

and 50 km/h (31 mph) for 70 seconds or more.

NOTE: Drive the vehicle on the road, not on a lift.

2. Check the RF, LF, RR, LR WHEEL SPEED in the ABS

DATA LIST with the HDS.

Intermittent failure, the system is OK at this

time. Check for loose terminals between the wheel
speed sensor 2P connector and the ABS modulator-
control unit 25P connector. Refer to intermittent
failures troubleshooting (see page 19-50).

Go to step 3.

3. Turn the ignition switch to LOCK (0).

4. Check that the appropriate wheel speed sensor is

properly mounted (see page 19-92).

12-22

Right-front

14-22

Left-front

16-22

Right-rear

18-22

Left-rear

Replace the appropriate wheel speed sensor

(see page 19-92).

Reinstall the wheel speed sensor, and check

the mounting position (see page 19-92).

Ar e all f our values the same?

Is the wheel speed sensor installation OK ?

Ar e all f our values the same?

Is the wheel speed sensor installation OK ?
