０４

０２

０８

Outboard Joint Side

16-8

Driveline/Axle

A

A

B

A

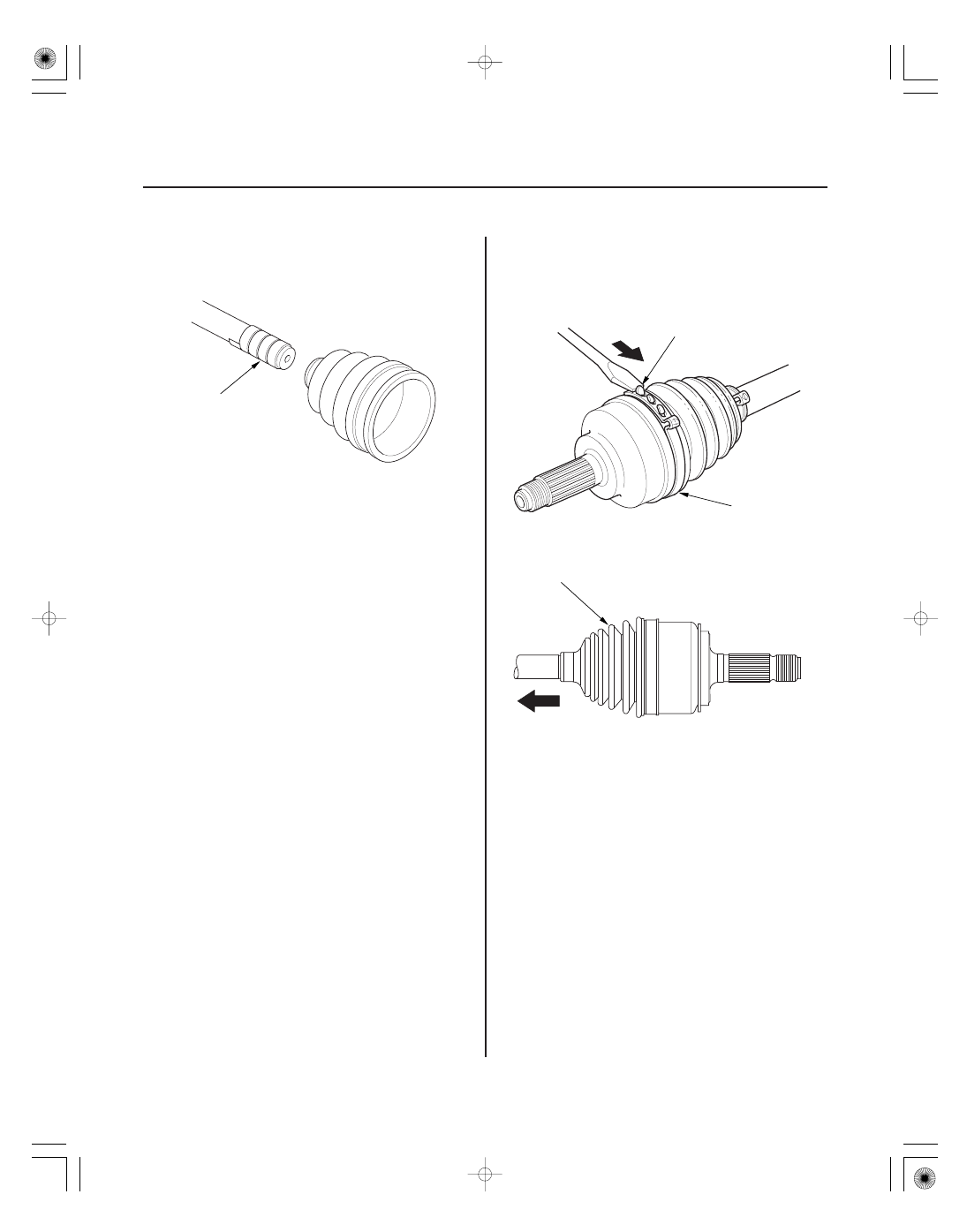

7. Wrap the splines on the driveshaft with vinyl tape

(A) to prevent damaging the boot.

8. Remove the inboard boot. Be careful not to damage

the boot.

9. Remove the vinyl tape.

1. Remove the boot bands (A). Lift up the three tabs

(B) using a screwdriver, then release the band. Be
careful not to damage the boot.

2. Slide the outboard boot (A) partially to the inboard

joint side. Be careful not to damage the boot.

08/08/21 14:51:24 61SNR030_160_0008

０９

＊０２

１１

１２

16-9

A

B

C

B
K20Z2 engine model: 22 x 1.5 mm 07XAC-001010A
K20Z3 engine model: 24 x 1.5 mm 07XAC-001020A

A

C

A

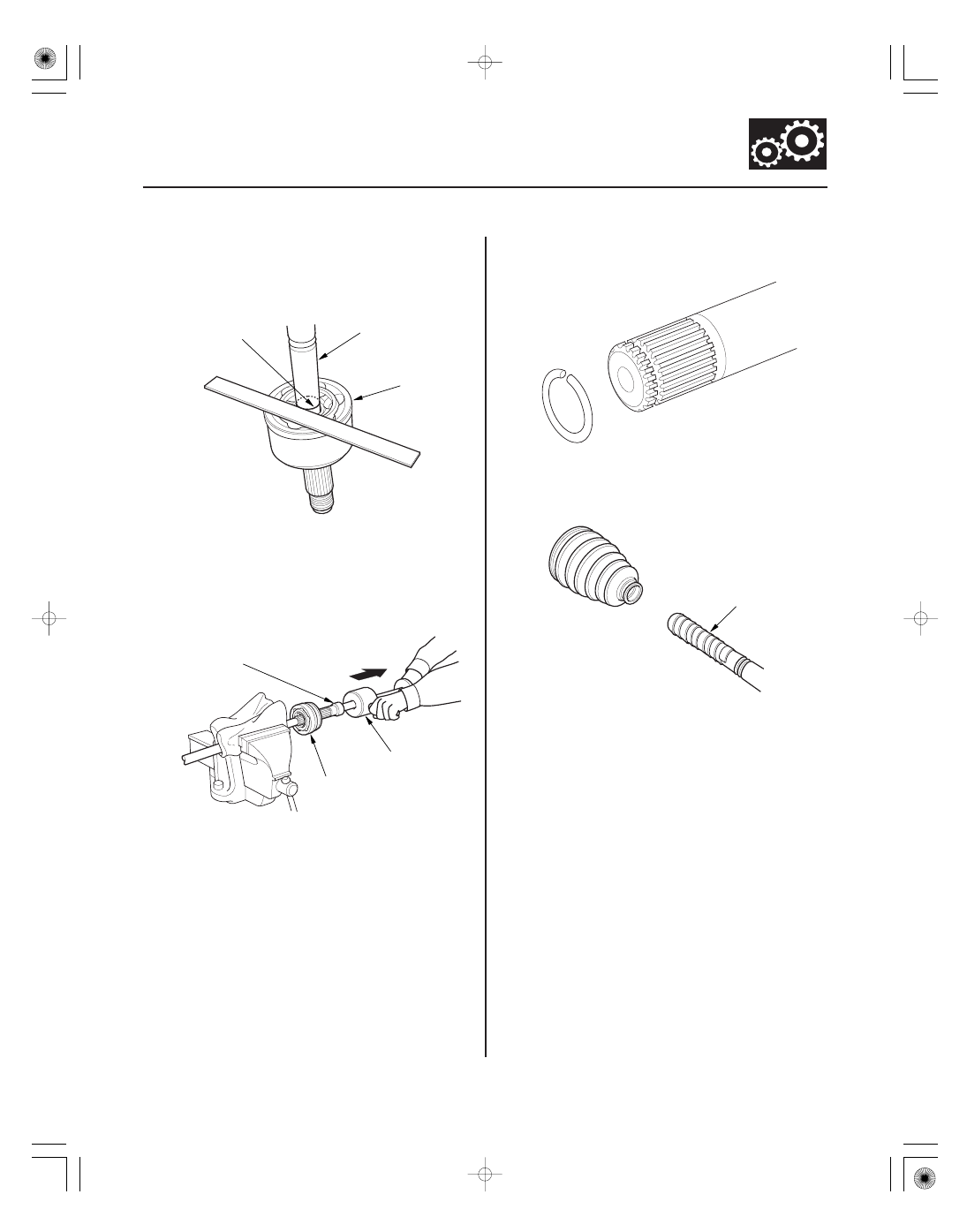

3. Wipe off the grease to expose the driveshaft and

the outboard joint inner race.

4. Make a mark (A) on the driveshaft (B) at the same

level as the outboard joint rim (C).

5. Securely clamp the driveshaft in a bench vise with

a shop towel.

6. Remove the outboard joint (A) using the threaded

adapter (B) and a commercially available 5/8’’-18
UNF slide hammer (C).

7. Remove the driveshaft from the bench vise.

8. Remove the stop ring from the driveshaft.

9. Wrap the splines on the driveshaft with vinyl tape

(A) to prevent damaging the boot.

10. Remove the outboard boot. Be careful not to

damage the boot.

11. Remove the vinyl tape.

08/08/21 14:51:24 61SNR030_160_0009

−

−

−

−

＊０１

＊０２

＊０３

＊０４

ＳＮＲ９Ａ００Ｅ１６２２６６２２５０２ＫＢＡＴ００

K20Z2 engine model (left driveshaft only)

K20Z3 engine model

K20Z2 engine model

K20Z3 engine model

Model

Left/Right

Driveshaft

Specified Length (A)

16-10

Driveline/Axle

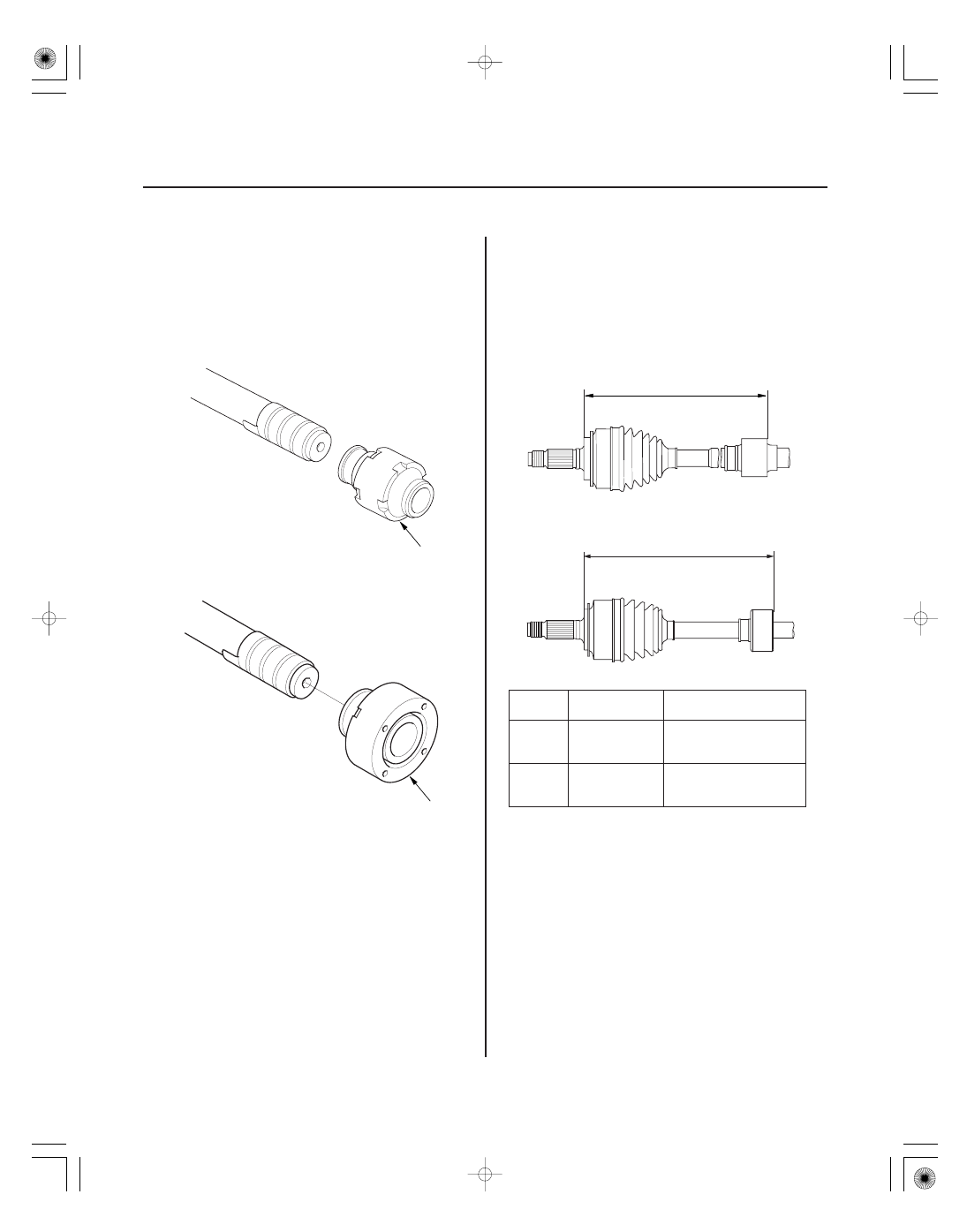

Dynamic Damper Replacement

A

A

A

A

1. Remove the inboard joint (see page 16-6).

2. Remove the dynamic damper band (see step 1 on

page 16-6).

3. Remove the dynamic damper (A).

4. Install the new dynamic damper and adjust the

position of the new dynamic damper to these
measurements.

NOTE: Be careful not to swap the dynamic dampers.
The right and left dynamic dampers are different
(K20Z3 engine model).

K20Z2
engine
model

Left

293.0

297.0 mm

(11.54

11.69 in.)

K20Z3
engine
model

Left/Right

284.0

288.0 mm

(11.18

11.34 in.)

5. Install the dynamic damper band (see step 10 on

page 16-14).

6. Install the inboard joint (see page 16-12).

08/08/21 14:51:25 61SNR030_160_0010

＊０１

ＳＮＲ９Ａ００Ｅ１６２２６６０００００ＬＤＡＴ００

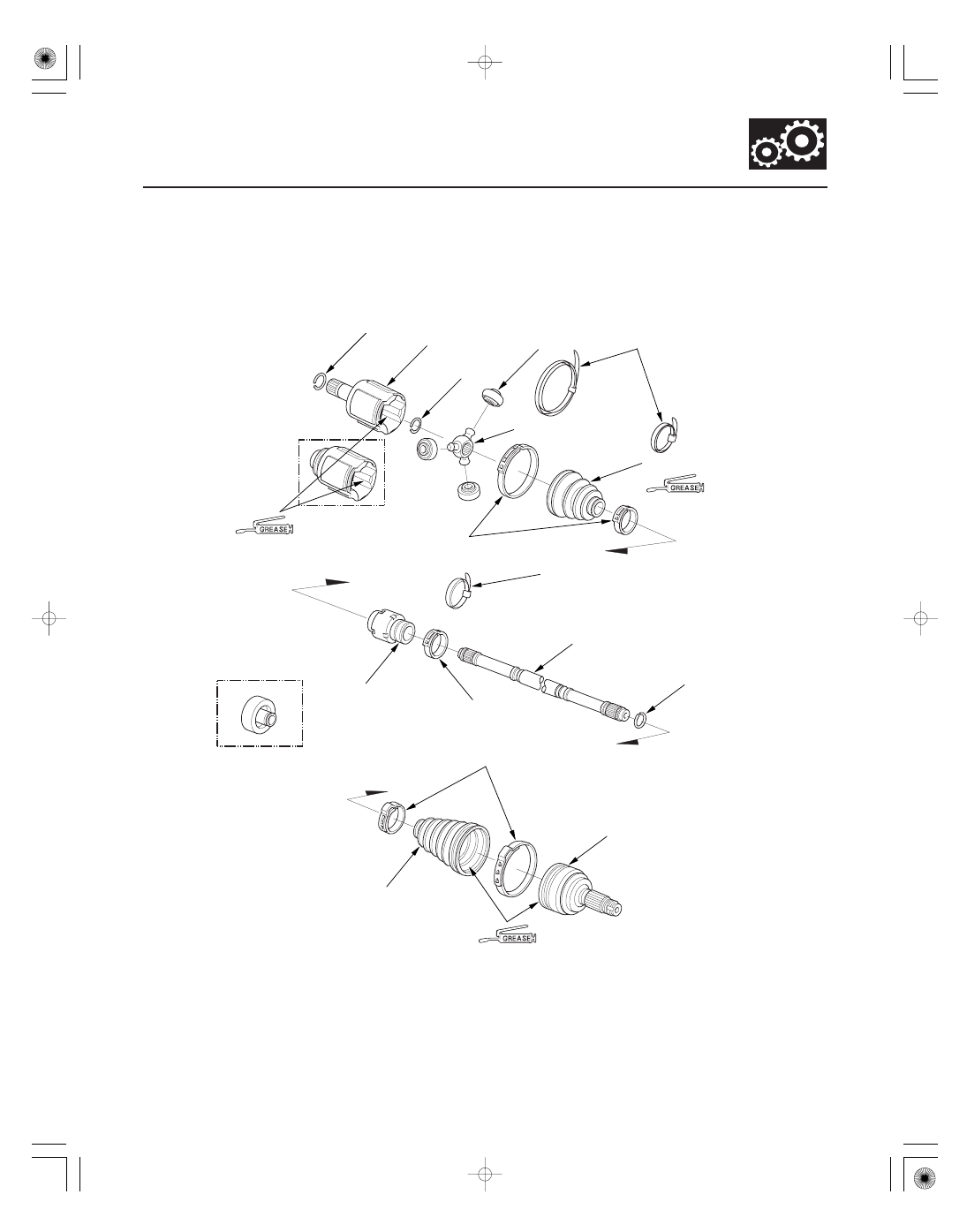

Exploded View

16-11

Driveshaft Reassembly

SET RING

INBOARD JOINT

ROLLERS

SPIDER

DOUBLE LOOP BANDS
(Replacement parts only)

INBOARD BOOT

LOW PROFILE BANDS

DOUBLE LOOP BAND
(Replacement part only)

DRIVESHAFT

STOP RING

LOW PROFILE BAND

DYNAMIC DAMPER
K20Z2 engine model
(left driveshaft)

OUTBOARD BOOT

OUTBOARD JOINT

EAR CLAMP BANDS

CIRCLIP

Right driveshaft

K20Z3 engine model

Replace.

Replace.

Use the grease included
in the inboard boot set.

Replace.

Use the grease included
in the inboard boot set.

Replace.

Replace.

Replace.

Replace.

Use the grease included
in the outboard boot set.

Replace.

08/08/21 14:51:25 61SNR030_160_0011
