Special Tools Required

13-142

13-142

M/T Differential

Differential Thrust Clearance
Adjustment

A
07749-0010000

B
07NAD-P20A100

A
07749-0010000

B
07NAD-P20A100

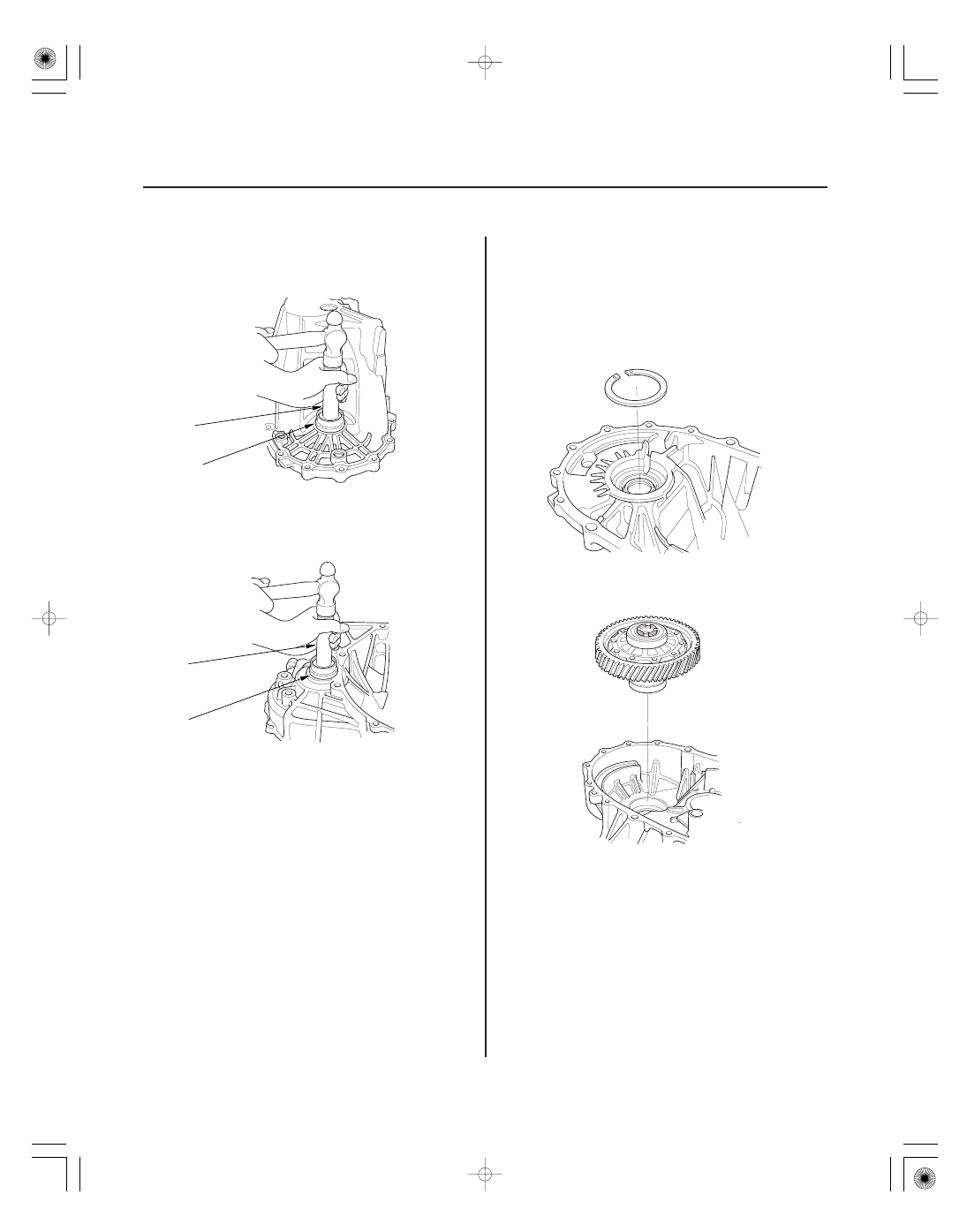

3. Install a new oil seal flush with the transmission

housing with the 15 x 135L driver handle (A) and
the oil seal driver attachment (B).

4. Install a new oil seal flush with the clutch housing

with the 15 x 135L driver handle (A) and the oil seal
driver attachment (B).

Inner driver handle, 40 mm 07746-0030100

1. If you removed the 80 mm shim from the

transmission housing reinstall is the same sized
shim.

2. Install the differential assembly into the clutch

housing.

08/08/21 14:48:58 61SNR030_130_0144

＊０２

＊０３

−

−

Specified Torque:
8 x 1.25 mm
27 N·m (2.8 kgf·m, 20 lbf·ft)

Standard: 0

0.10 mm (0

0.039 in.)

80 mm Shim

Type

Part Number

Thickness

13-143

00746-0030100

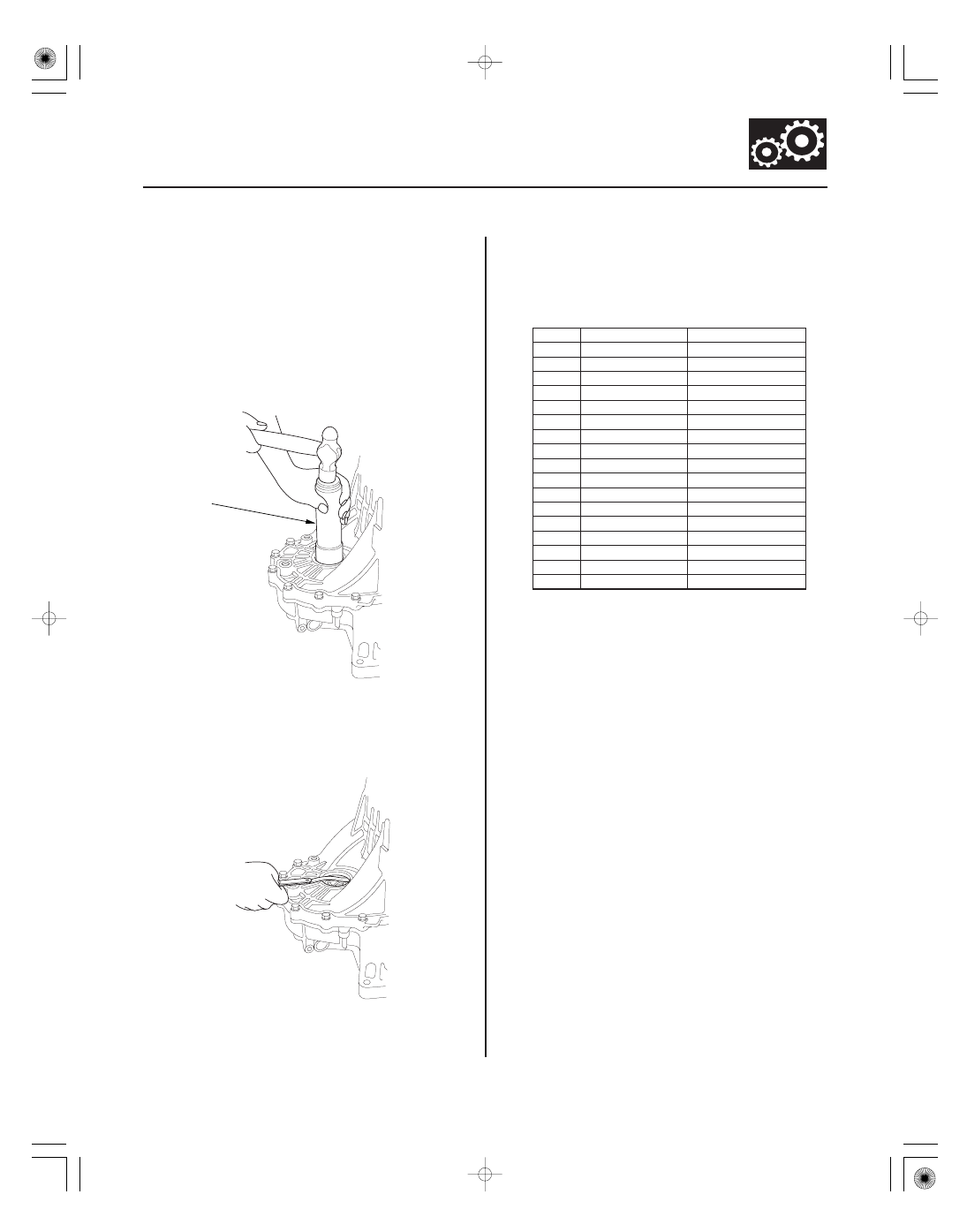

3. Install the transmission housing onto the clutch

housing, then tighten the 8 mm flange bolts in a
crisscross pattern in several steps (see step 14 on
page 13-136).

4. Use the 40 mm inner driver handle to bottom the

differential assembly in the clutch housing.

5. Measure the clearance between the 80 mm shim

and the bearing outer race in transmission housing.

6. If the clearance exceeds the standard, select a new

80 mm shim from the following table. If the
clearance measured in step 5 is within the standard,
go to step 9.

A

41441-PL3-B00

1.00 mm (0.0394 in.)

B

41442-PL3-B00

1.10 mm (0.0433 in.)

C

41443-PL3-B00

1.20 mm (0.0472 in.)

D

41444-PL3-B00

1.30 mm (0.0512 in.)

E

41445-PL3-B00

1.40 mm (0.0551 in.)

F

41446-PL3-B00

1.50 mm (0.0591 in.)

G

41447-PL3-B00

1.60 mm (0.0630 in.)

H

41448-PL3-B00

1.70 mm (0.0669 in.)

J

41449-PL3-B00

1.80 mm (0.0709 in.)

K

41450-PL3-B00

1.05 mm (0.0413 in.)

L

41451-PL3-B00

1.15 mm (0.0453 in.)

M

41452-PL3-B00

1.25 mm (0.0492 in.)

N

41453-PL3-B00

1.35 mm (0.0531 in.)

P

41454-PL3-B00

1.45 mm (0.0571 in.)

Q

41455-PL3-B00

1.55 mm (0.0610 in.)

R

41456-PL3-B00

1.65 mm (0.0650 in.)

S

41457-PL3-B00

1.75 mm (0.0689 in.)

7. Remove the bolts and transmission housing.

8. Replace the thrust shim selected in step 6, then

recheck the clearance.

9. Reinstall the transmission housing.

08/08/21 14:48:58 61SNR030_130_0145

ＳＮＲ９ＡＡ９０００００００Ｊ１３０１ＺＡＡＴ００

08/08/21 14:48:58 61SNR030_130_0146

＋

−

ＳＮＲ９ＡＡ１０００００００Ｊ１４０１ＺＣＡＴ００

Automatic Transmission

Automatic Transmission

A/T Gear Position Indicator

A/T Interlock System

..............................................

.....

......................

............

......................

...................................

................................

....................................................

.........................................

..............................................

..........................................................

...........................................

...........................................

..........................................................

...........................................

..........................................................

...........................................

..........................................................

...........................................

...........................................

...........................................

..............................

..............................

..................................

.........................................

......................................

.............................

.......

..........................

................

..................................

..............................

.....

...........................

.............................

..............................................

.....

......................

............

......................

...................................

................................

....................................................

.........................................

..............................................

..........................................................

...........................................

...........................................

..........................................................

...........................................

..........................................................

...........................................

..........................................................

...........................................

...........................................

...........................................

..............................

..............................

..................................

.........................................

......................................

.............................

.......

..........................

................

..................................

..............................

.....

...........................

.............................

Special Tools

. 14-2

General Troubleshooting Information

. 14-3

DTC Troubleshooting Index

. 14-9

Symptom Troubleshooting Index

. 14-13

Component Location Index

. 14-25

System Description

. 14-26

DTC Troubleshooting

. 14-80

Road Test

. 14-208

Stall Speed Test

. 14-210

Pressure Test

. 14-211

Shift Solenoid Valve

Test

. 14-215

Replacement

. 14-217

Shift Solenoid Wire Harness

Replacement

. 14-217

A/T Clutch Pressure Control Solenoid

Valve A
Test

. 14-219

Replacement

. 14-221

A/T Clutch Pressure Control Solenoid

Valve B
Test

. 14-222

Replacement

. 14-226

A/T Clutch Pressure Control Solenoid

Valve C
Test

. 14-224

Replacement

. 14-226

Input Shaft (Mainshaft) Speed Sensor

Replacement

. 14-227

Output Shaft (Countershaft) Speed Sensor

Replacement

. 14-227

2nd Clutch Transmission Fluid Pressure

Switch Replacement

. 14-228

3rd Clutch Transmission Fluid Pressure

Switch Replacement

. 14-228

ATF Temperature Sensor

Test/Replacement

. 14-229

ATF Level Check

. 14-231

ATF Replacement

. 14-232

Transmission Removal

. 14-233

Drive Plate Removal and Installation

. 14-242

Transmission Installation

. 14-242

ATF Cooler Hose Replacement

. 14-253

Shift Lever Removal

. 14-254

Shift Lever Installation

. 14-255

Shift Lever Disassembly/Reassembly

. 14-256

Shift Cable Replacement

. 14-257

Shift Cable Adjustment

. 14-259

......................

..........................................

.............

...........................................

..................

.........................

...........................................

.........................

...........................................

......................

..........................................

.............

...........................................

..................

.........................

...........................................

.........................

...........................................

Component Location Index

. 14-263

Circuit Diagram

. 14-264

Transmission Range Switch Test

. 14-265

Transmission Range Switch

Replacement

. 14-267

A/T Gear Position Indicator Panel

Light Harness Replacement

. 14-269

Paddle Shifter

(Upshift Switch)

Circuit Troubleshooting

. 14-270

Replacement

. 14-276

Paddle Shifter

(Downshift Switch)

Circuit Troubleshooting

. 14-273

Replacement

. 14-277

......................

..........................................

.....................................

.....................................

...........................

............

...................

....

..................................

...................

......................

..........................................

.....................................

.....................................

...........................

............

...................

....

..................................

...................

Component Location Index

. 14-278

Circuit Diagram

. 14-279

Shift Lock System Circuit

Troubleshooting

. 14-280

Key Interlock System Circuit

Troubleshooting

. 14-285

Shift Lock Solenoid Test

. 14-287

Shift Lock Solenoid Replacement

. 14-287

Shift Lock Stop Replacement

. 14-288

Shift Lock Stop Cushion Replacement

. 14-288

Park Pin Switch Test

. 14-289

Park Pin Switch Replacement

. 14-269
