Special Tools Required

13-140

13-140

M/T Differential

Differential Carrier, Final Driven
Gear Replacement

Carrier Bearing Replacement

A

B

11 x 1.0 mm (10)
121 N·m (12.3 kgf·m, 89 lbf·ft)

B

A

B

A

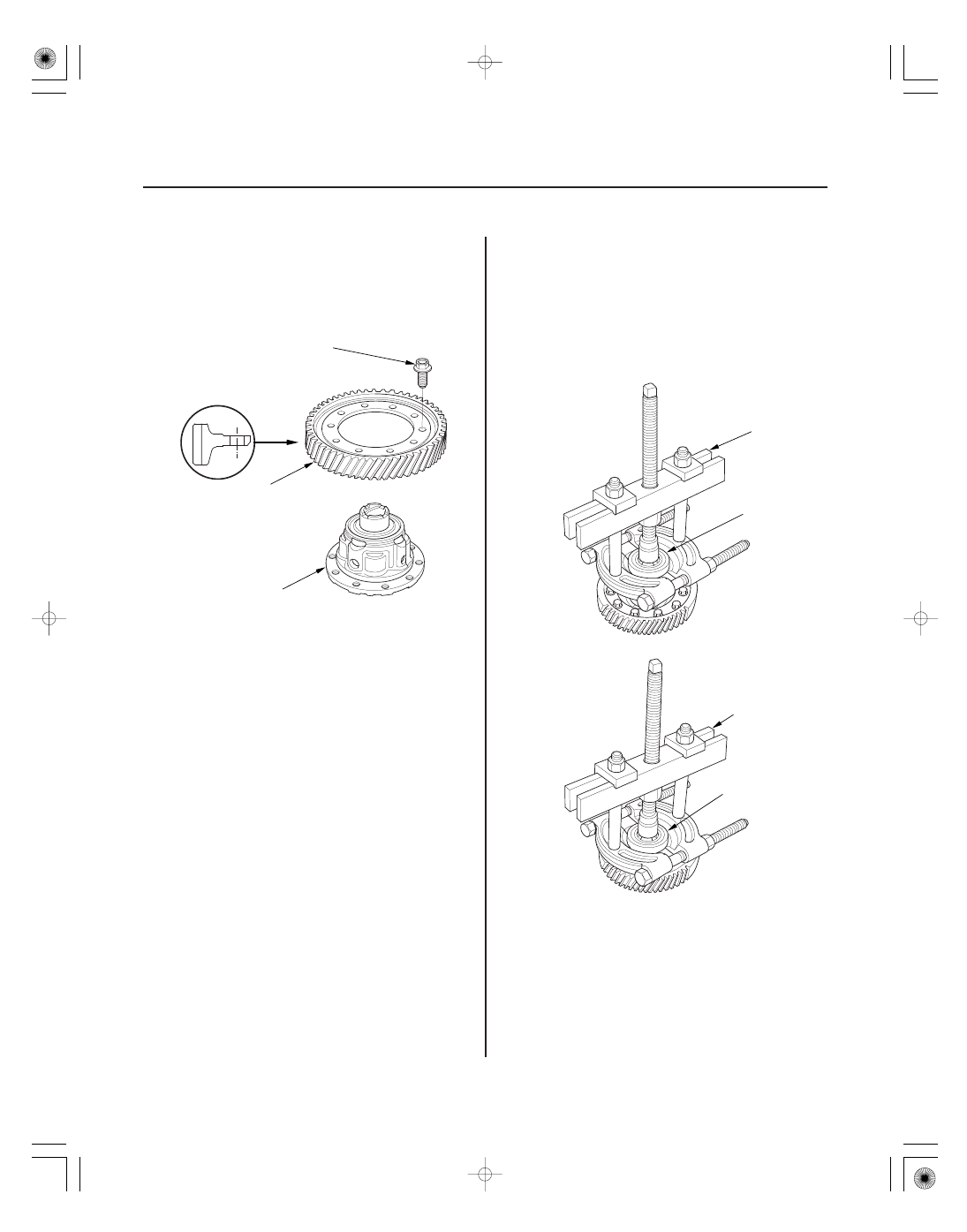

1. Loosen the bolts in a crisscross pattern in several

steps, then remove the bolts and the final driven
gear (A) from the differential carrier (B).

2. Install the final driven gear with the chamfer on the

inside diameter facing the carrier. Tighten the bolts
in a crisscross pattern in several steps.

Inner driver handle, 40 mm 07746-0030100

1. Check the carrier bearings for wear and rough

rotation. If they rotate smoothly and their rollers
show no signs of wear, the bearings are OK.

2. Remove the carrier bearings (A) with a

commercially available bearing puller (B).

08/08/21 14:48:56 61SNR030_130_0142

＊０３

＊０４

０１

０２

ＳＮＲ９ＡＡ９Ｅ３４１５０７１９６３２ＫＢＡＴ００

Special Tools Required

13-141

13-141

Oil Seal Replacement

B
07746-0030100

C

A

B
07746-0030100

C

A

A

B

A

B

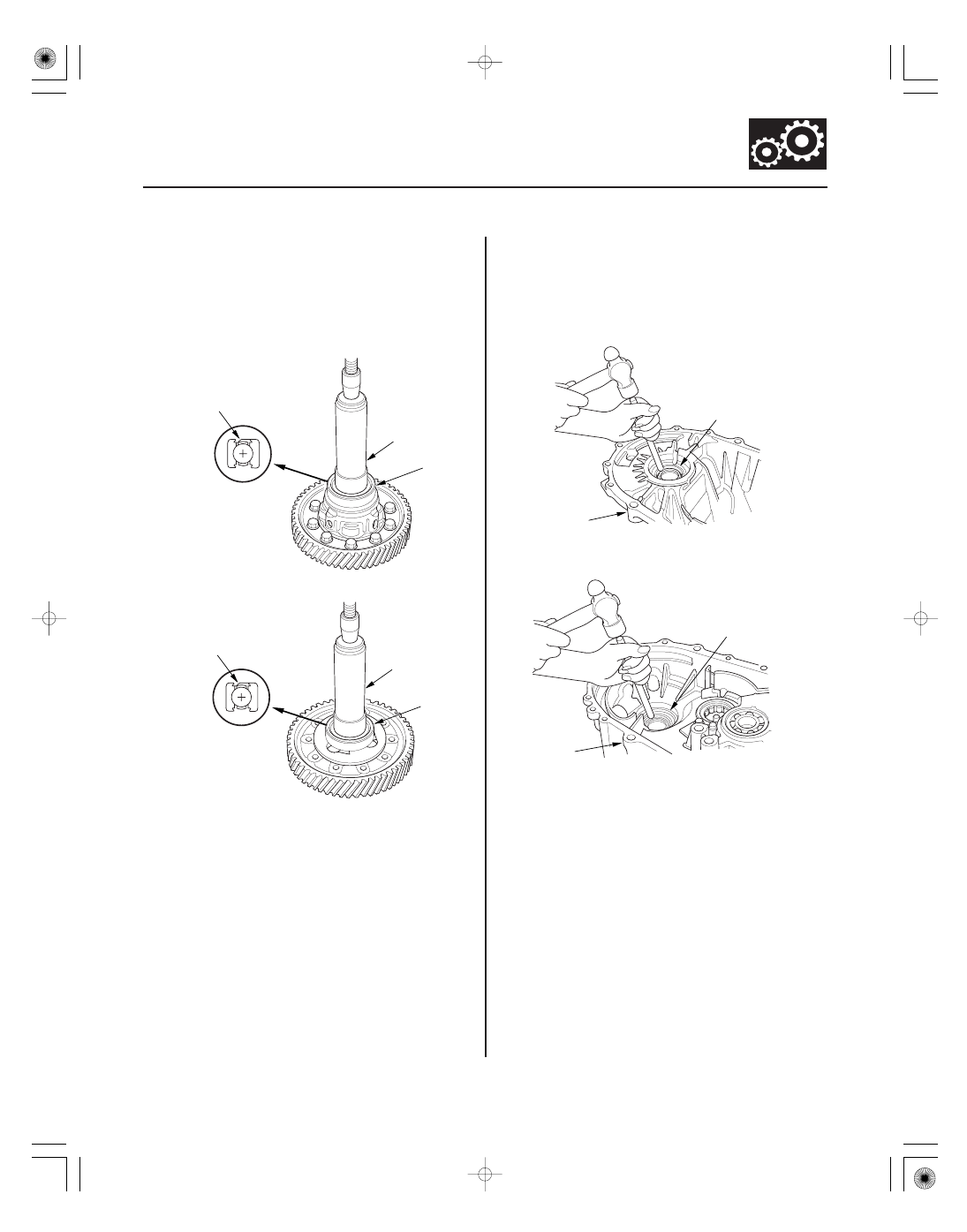

3. Install new bearings (A) on with the 40 mm inner

driver handle (B) and a press. Press on each
bearing until it bottoms. There should be no
clearance between the bearings and the carrier.

NOTE: Place the seal (C) part of the bearing
towards the outside of the differential, and install it.

• Oil seal driver attachment 07NAD-P20A100
• Driver handle, 15 x 135L 07749-0010000

1. Remove the oil seal (A) from the transmission

housing (B).

2. Remove the oil seal (A) from the clutch housing (B).

08/08/21 14:48:57 61SNR030_130_0143

＊０３

＊０４

０１

０２

ＳＮＲ９ＡＡ９Ｅ３４１５０７１９６３２ＫＢＡＴ００

Special Tools Required

13-141

13-141

Oil Seal Replacement

B
07746-0030100

C

A

B
07746-0030100

C

A

A

B

A

B

3. Install new bearings (A) on with the 40 mm inner

driver handle (B) and a press. Press on each
bearing until it bottoms. There should be no
clearance between the bearings and the carrier.

NOTE: Place the seal (C) part of the bearing
towards the outside of the differential, and install it.

• Oil seal driver attachment 07NAD-P20A100
• Driver handle, 15 x 135L 07749-0010000

1. Remove the oil seal (A) from the transmission

housing (B).

2. Remove the oil seal (A) from the clutch housing (B).

08/08/21 14:48:57 61SNR030_130_0143

０３

０４

０１

＊０１

ＳＮＲ９ＡＡ９Ｅ３４１５０７０００００ＭＢＡＴ００

Special Tools Required

13-142

13-142

M/T Differential

Differential Thrust Clearance
Adjustment

A
07749-0010000

B
07NAD-P20A100

A
07749-0010000

B
07NAD-P20A100

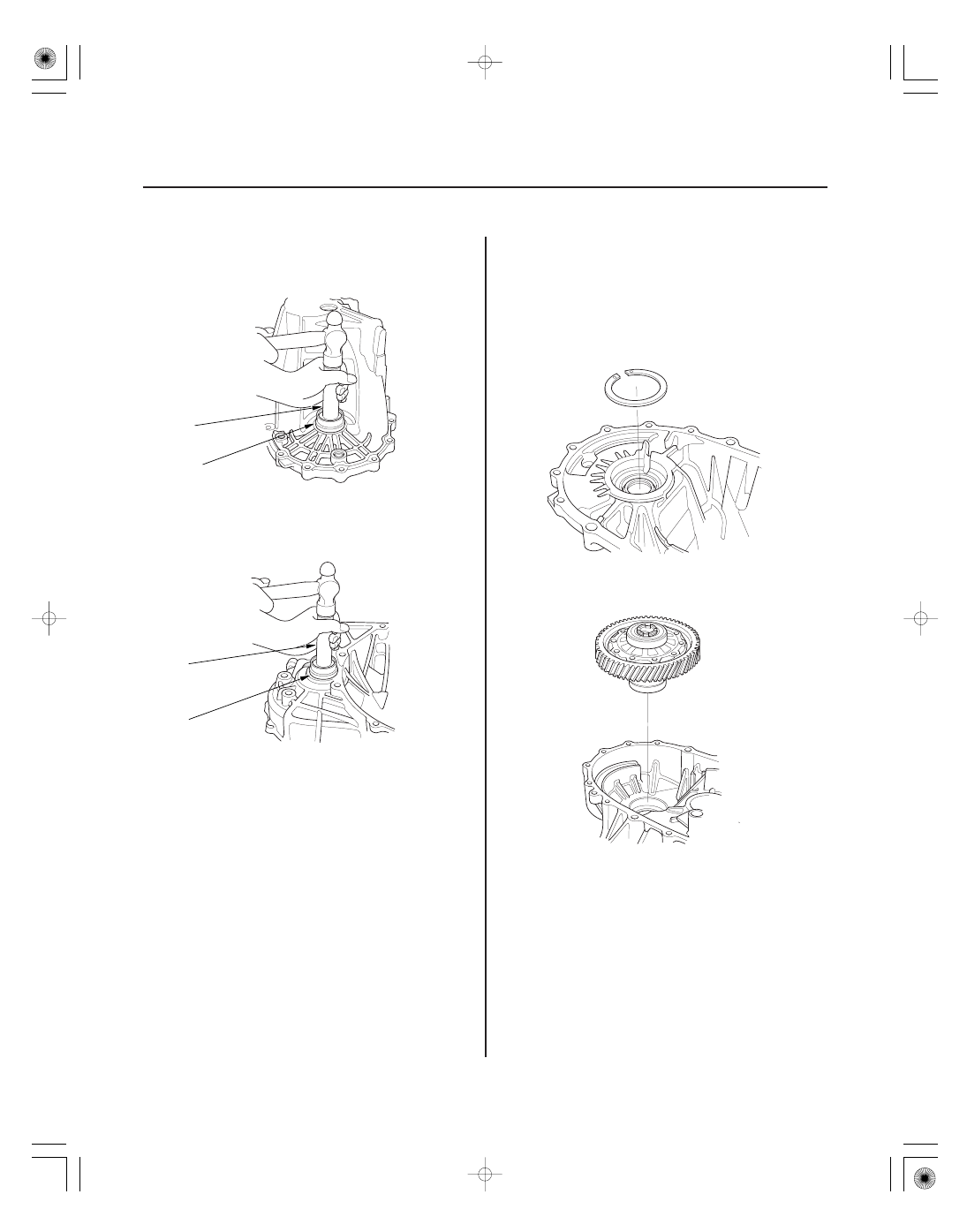

3. Install a new oil seal flush with the transmission

housing with the 15 x 135L driver handle (A) and
the oil seal driver attachment (B).

4. Install a new oil seal flush with the clutch housing

with the 15 x 135L driver handle (A) and the oil seal
driver attachment (B).

Inner driver handle, 40 mm 07746-0030100

1. If you removed the 80 mm shim from the

transmission housing reinstall is the same sized
shim.

2. Install the differential assembly into the clutch

housing.
