Symptom

Diagnostic procedure

13-80

Manual Transmission

Symptom Troubleshooting Index

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Hard to shift into 1st gear

Check and/or replace the MTF (see page 13-82).
Check the clutch (see page 12-19).
Check the 1st synchro ring and 1st gear (see page 13-127).
Check the 1st/2nd synchro sleeve and hub (see page 13-127).
Check the change lever assembly (see page 13-105).

Hard to shift into 2nd gear

Check and/or replace the MTF (see page 13-82).
Check the 2nd synchro ring and 2nd gear (see page 13-127).
Check the 1st/2nd synchro sleeve and hub (see page 13-127).
Check the change lever assembly (see page 13-105).

Hard to shift into 3rd gear

Check and/or replace the MTF (see page 13-82).
Check the 3rd synchro ring and 3rd gear (see page 13-127).
Check the 3rd/4th synchro sleeve and hub (see page 13-127).
Check the change lever assembly (see page 13-105).

Hard to shift into 4th gear

Check and/or replace the MTF (see page 13-82).
Check the 4th synchro ring and 4th gear (see page 13-127).
Check the 3rd/4th synchro sleeve and hub (see page 13-127).
Check the change lever assembly (see page 13-105).

Hard to shift into 5th gear

Check and/or replace the MTF (see page 13-82).
Check the 5th synchro ring and 5th gear (see page 13-127).
Check the 5th synchro sleeve and hub (see page 13-127).
Check the change lever assembly (see page 13-105).

Hard to shift into 6th gear

Check and/or replace the MTF (see page 13-82).
Check the 6th synchro ring and 6th gear (see page 13-127).
Check the 6th synchro sleeve and hub (see page 13-127).
Check the change lever assembly (see page 13-105).

08/08/21 14:47:17 61SNR030_130_0082

Symptom

Diagnostic procedure

13-81

•
•
•
•
•

•
•
•
•
•
•
•
•
•
•
•

Hard to shift into reverse

Check and/or replace the MTF (see page 13-82).
Check the clutch (see page 12-19).
Check the reverse shift fork and the reverse idler gear (see page 13-104).
Check reverse gear.
Check the change lever assembly (see page 13-105).

HDS does not communicate
with the ECM or the vehicle

Troubleshoot the DLC circuit (see page 11-204).

Driver can select reverse gear
when vehicle speed is 20 km/h
(12 mph) or more

Do the symptom troubleshooting (see page 13-74).

Driver cannot select reverse
gear when vehicle speed is
15 km/h (9 mph) or less

Do the symptom troubleshooting (see page 13-76).

Noise from the transmission

Check and/or replace the MTF (see page 13-82).
Check the transmission gears.
Check the transmission bearings.
Check the differential carrier, the final driven gear, and the carrier bearings.

Shift lever does not operate
smoothly

Check and/or replace the MTF (see page 13-82).
Check the shift cable and their joints (see page 13-138).
Check the shift lever housing with the shift lever shaft.

Transmission jumps out of gear

Check and/or replace the MTF (see page 13-82).
Check the detent ball springs.
Check the teeth of the synchro rings and gears (see page 13-127).
Check for bent, deform, or damage of the shift forks.

08/08/21 14:47:17 61SNR030_130_0083

０１

＊０１

ＳＮＲ９ＡＡ９Ｅ３４１０００４１７０１ＭＤＡＴ０１

Fluid Capacity

1.5 L (1.6 US qt) at fluid change
1.7 L (1.8 US qt) at overhaul

13-82

Manual Transmission

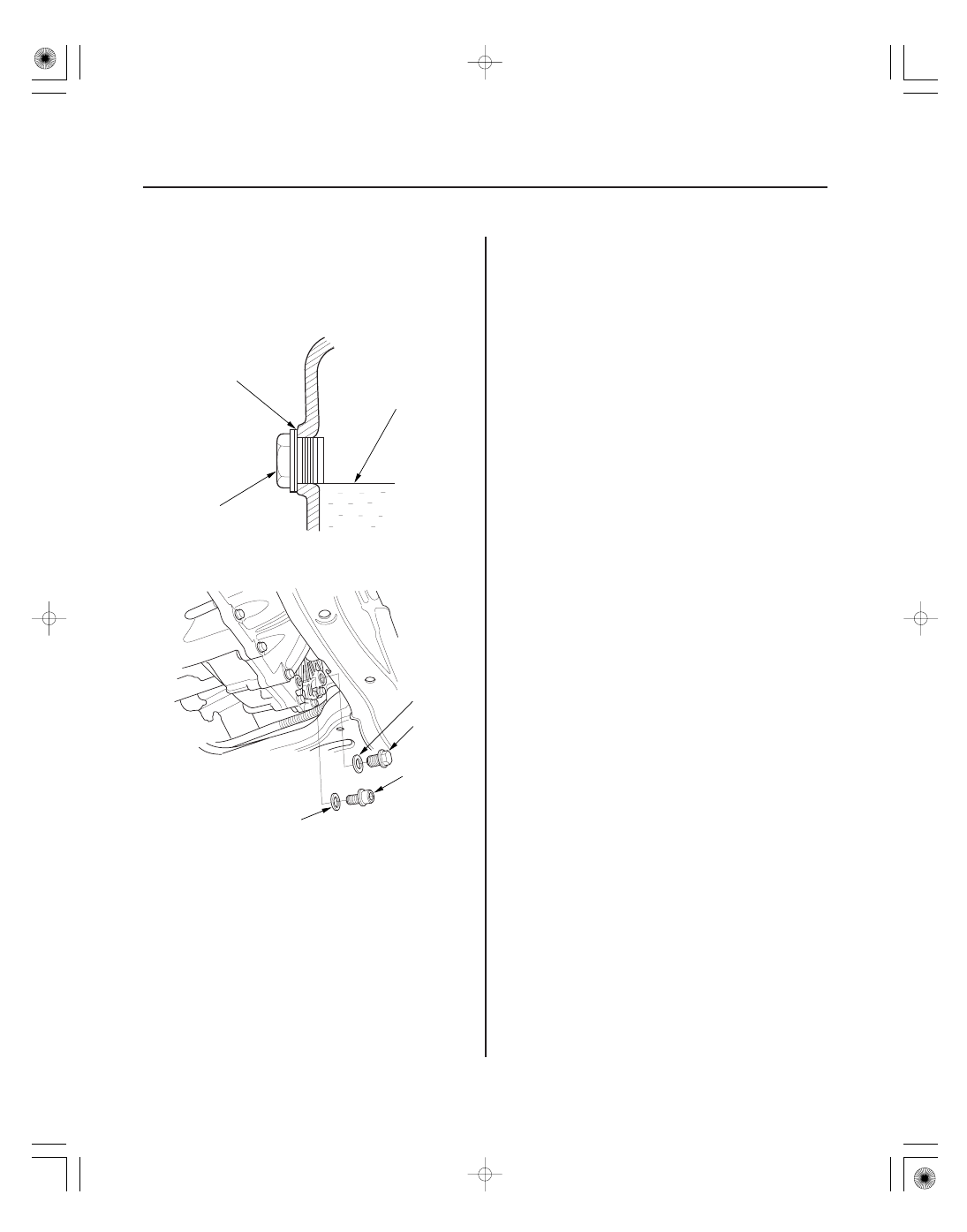

Transmission Fluid Inspection and Replacement

A

C

B

C
44 N·m
(4.5 kgf·m,
33 lbf·ft)

A
39 N·m
(4.0 kgf·m,
29 lbf·ft)

B

D

1. Raise the vehicle on a lift, and make sure it is

securely supported.

2. Remove the filler plug (A) and the sealing washer

(B), check the condition of the MTF, and make sure
it is at the proper level (C).

3. If the MTF is dirty, remove the drain plug (A) and

the sealing washer (B), and drain it.

4. Install the drain plug with a new sealing washer,

and refill the transmission with MTF to the proper
level. Always use Acura Manual Transmission Fluid
(MTF).

5. Install the filler plug (C) with a new sealing washer

(D).

6. If the maintenance minder required to replace the

MTF, reset the maintenance minder (see page 3-4).
If it did not reset, go to step 7.

7. Connect the Honda Diagnostic System (HDS) to the

data link connector (DLC) (see step 2 on page 11-3).

8. Turn the ignition switch to ON (II).

9. Make sure the HDS communicates with the vehicle

and the engine control module (ECM). If it does not
communicate, go to the DLC circuit troubleshooting
(see page 11-204).

10. Select BODY ELECTRICAL with the HDS.

11. Select ADJUSTMENT in the GAUGES MENU with

the HDS.

12. Select RESET in the MAINTENANCE MINDER with

the HDS.

13. Select MAINTENANCE SUB ITEM 3, and reset the

MTF life with the HDS.

Replace.

Replace.

08/08/21 14:47:17 61SNR030_130_0084

＊０１

＊０２

＊０３

＊０４

ＳＮＲ９ＡＡ９Ｅ３４１０００１４００１ＦＥＡＴ０２

13-83

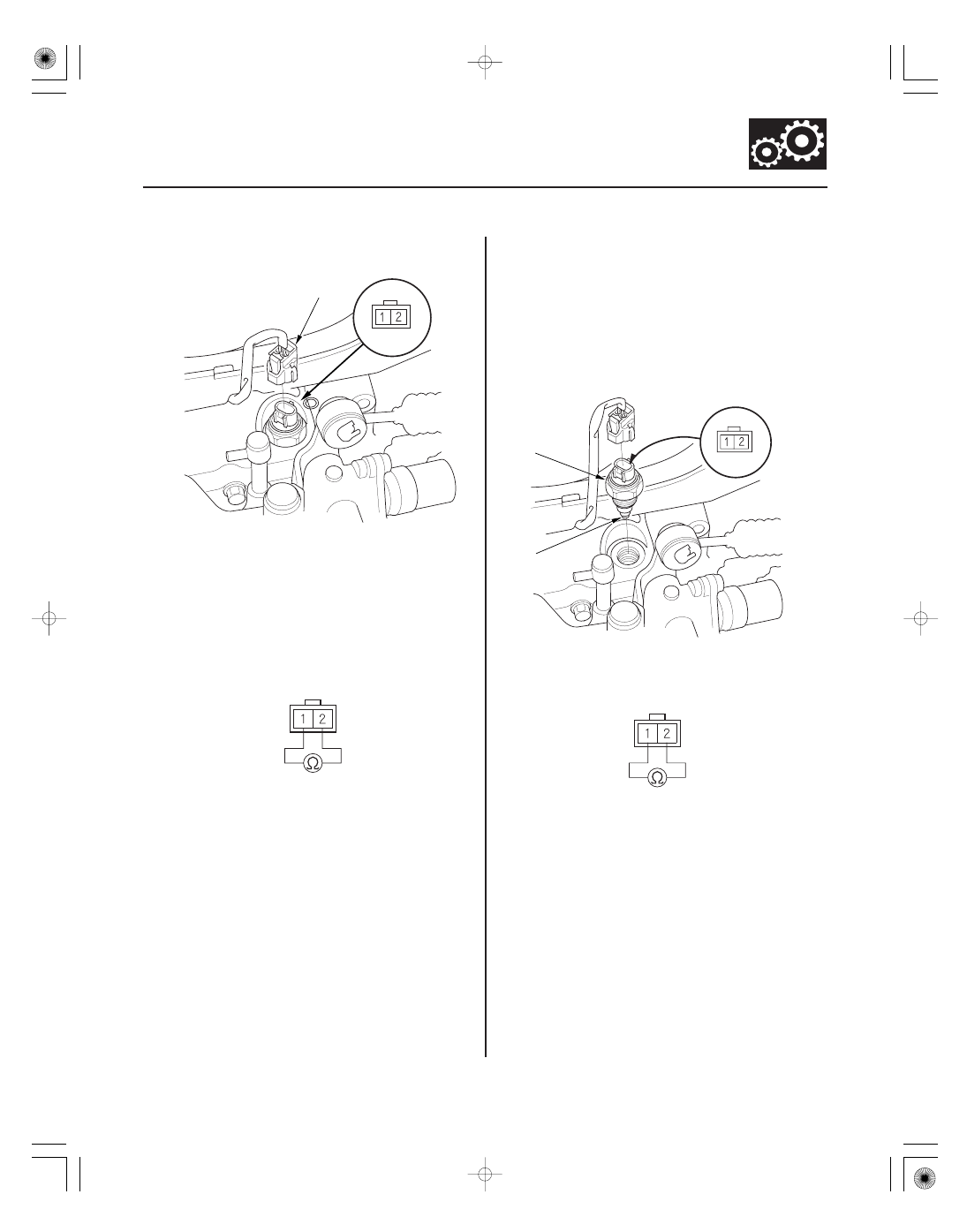

Back-up Light Switch Test

A

BACK-UP LIGHT SWITCH 2P CONNECTOR

A
29 N·m
(3.0 kgf·m,
22 lbf·ft)

B

BACK-UP LIGHT SWITCH 2P CONNECTOR

1. Disconnect the back-up light switch 2P connector

(A).

2. Check for continuity between back-up light switch

2P connector terminals No. 1 and No. 2. There
should be continuity only when the shift lever is in
reverse.

• If the test result is OK, go to step 5.
• If the test result is faulty, go to step 3.

3. Remove the back-up light switch (A). Check for

continuity between back-up light switch 2P
connector terminals No. 1 and No. 2. There should
be continuity when the actuator (B) is pressed, and
no continuity when the actuator is released.

• If the test result is OK, check the reverse shift

mechanism in the transmission.

• If the test result is faulty, replace the back-up light

switch.

4. Apply liquid gasket (08C70-K0230M, 08C70-

K0334M, or 08C70-X0331S) to the threads of the
back-up light switch, and install it on the
transmission housing.

5. Connect the back-up light switch 2P connector.

Terminal side of male terminals

Terminal side of male terminals
