6-33

20. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0003, or 08718-0009, evenly to the oil pan
mating surface of the chain case, and to the inside
edge of the thread bolt holes. Install the component
within 5 minutes of applying the liquid gasket (see
step 19 on page 6-24).

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

21. Install the new O-ring on the chain case. Set the

edge of the chain case to the edge of the oil pan,
then install the chain case on the engine block (see
step 20 on page 6-24). Wipe off the excess liquid
gasket on the oil pan and chain case mating surface.

NOTE:

• When installing the chain case, do not slide the

bottom surface onto the oil pan mounting surface.

• Wait at least 30 minutes before filling the engine

with oil.

• Do not run the engine for at least 3 hours after

installing the chain case.

22. Install the side engine mount bracket (see step 21

on page 6-25).

23. Install the side engine mount bracket, then loosely

tighten the new bolt and nut, and loosely tighten
the bolt. Install the ground cable (see step 22 on
page 6-25).

24. Remove the air cleaner assembly (see page 11-345).

25. Loosen the transmission mounting bolt and nuts

(see step 25 on page 6-25).

26. Raise the vehicle on the lift.

27. Loosen the lower torque rod mounting bolt (see

step 27 on page 6-26).

28. M/T model: Loosen the front mount mounting bolt

(see step 28 on page 6-26).

29. Lower the vehicle on the lift.

30. Tighten the side engine mount mounting bolts and

nut (see step 30 on page 6-26).

31. Tighten the transmission mounting bolt and nuts

(see step 31 on page 6-27).

32. Raise the vehicle on the lift.

33. Tighten the lower torque rod mounting bolt (see

step 33 on page 6-27).

34. Lower the vehicle on the lift.

35. Install the air cleaner assembly (see page 11-345).

36. Install the upper torque rod, then tighten the new

upper torque rod mounting bolts in the numbered
sequence shown (see step 36 on page 6-28).

37. Raise the vehicle on the lift.

38. M/T model: Tighten the front mount mounting bolt

(see step 38 on page 6-28).

39. Install the splash shield (see step 40 on page 5-20).

40. Lower the vehicle on the lift.

41. Install the VTC oil control solenoid valve (see page

11-294).

42. Install the harness clamps, and connect the CKP

sensor connector and the VTC oil control solenoid
valve connector (see step 42 on page 6-28).

43. Install the crankshaft pulley (see page 6-17).

44. Install the cylinder head cover (see page 6-37).

45. Install the drive belt (see page 4-31).

46. Do the CKP pattern clear/CKP learn procedure

(see page 11-4).

０１

ＳＮＲ９Ａ００Ａ１４６７４３１７５１９ＫＢＡＴ００

6-34

Cylinder Head

CKP Pulse Plate Replacement

1. Remove the right front wheels.

2. Remove the splash shield (see step 25 on page 5-5).

3. Remove the drive belt (see page 4-31).

4. Remove the cylinder head cover (see page 6-36).

5. Set the No. 1 piston at top dead center (TDC). The

punch mark on the variable valve timing control
(VTC) actuator and the punch mark on the exhaust
camshaft sprocket should be at the top. Align the
TDC marks on the VTC actuator and the exhaust
camshaft sprocket (see step 5 on page 6-18).

6. Disconnect the crankshaft position (CKP) sensor

connector and the variable valve timing control
(VTC) oil control solenoid valve connector, and
remove the harness clamps (see step 6 on page
6-18).

7. Remove the VTC oil control solenoid valve

(see page 11-294).

8. Remove the crankshaft pulley (see page 6-16).

9. Support the engine with a jack and a wood block

under the oil pan.

10. Remove the upper torque rod (see step 10 on page

6-18).

11. Remove the ground cable, then remove the side

engine mount bracket (see step 11 on page 6-19).

12. Remove the side engine mount bracket (see step 12

on page 6-19).

13. Remove the cam chain case (see step 13 on page

6-19).

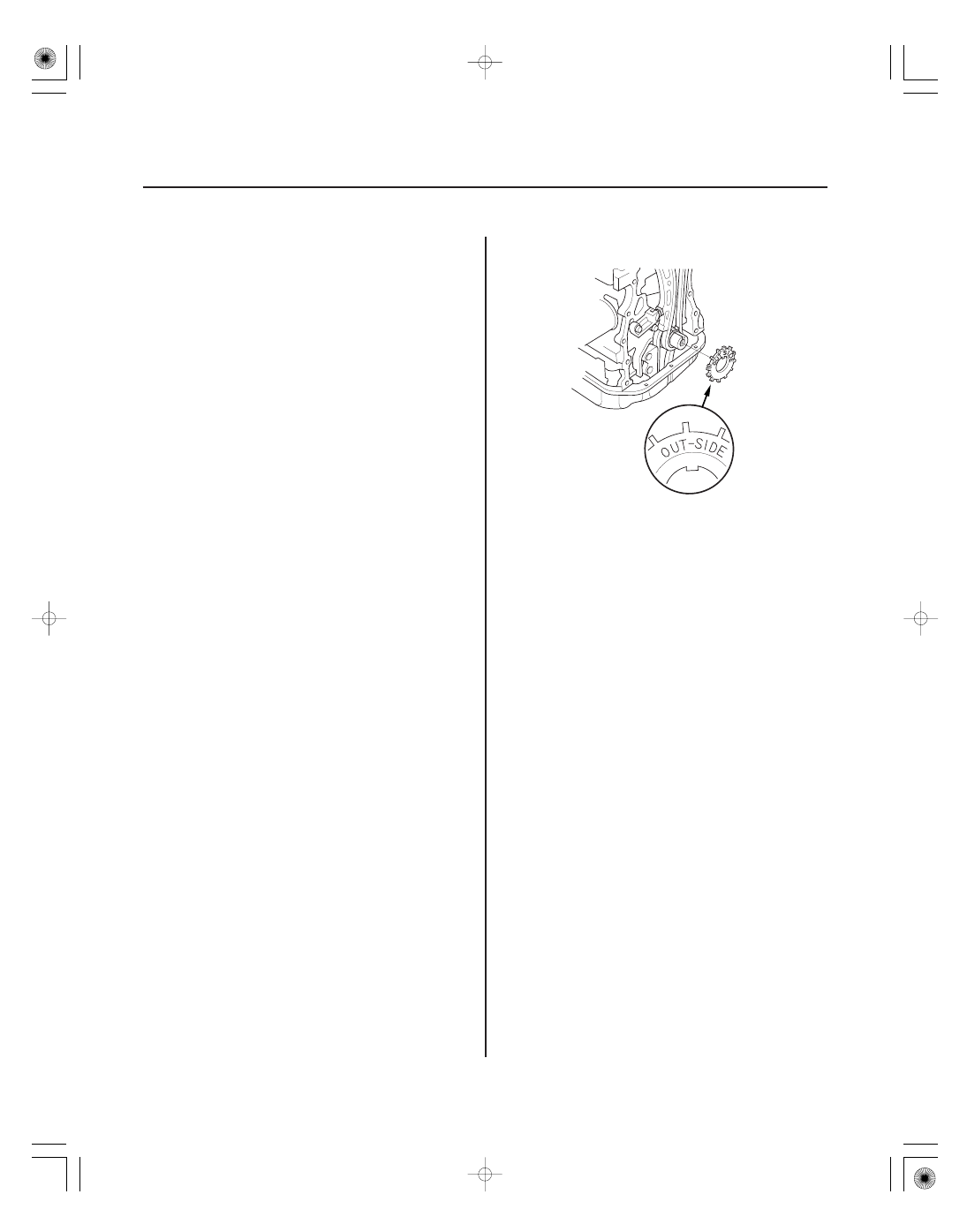

14. Remove the CKP pulse plate.

15. Install the CKP pulse plate.

16. Check the chain case oil seal for damage. If the oil

seal is damaged, replace the chain case oil seal
(see page 6-31).

17. Remove all of the old liquid gasket from the chain

case mating surfaces, bolt and bolt holes.

18. Clean, and dry the chain case mating surfaces.

19. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0003, or 08718-0009, evenly to the engine
block mating surface of the chain case, and to the
inside edge of the threaded bolt holes. Install the
component within 5 minutes of applying the liquid
gasket (see step 17 on page 6-24).

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

20. Apply liquid gasket to the engine block upper

surface contact areas on the chain case and lower
block upper surface contact areas on the chain case
(see step 18 on page 6-24).

6-35

21. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0003, or 08718-0009, evenly to the oil pan
mating surface of the chain case, and to the inside
edge of the threaded bolt holes. Install the
component within 5 minutes of applying the liquid
gasket (see step 19 on page 6-24).

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

22. Install the new O-ring on the chain case. Set the

edge of the chain case to the edge of the oil pan,
then install the chain case on the engine block (see
step 20 on page 6-24). Wipe off the excess liquid
gasket on the oil pan and chain case mating surface.

NOTE:

• When installing the chain case, do not slide the

bottom surface onto the oil pan mounting surface.

• Wait at least 30 minutes before filling the engine

with oil.

• Do not run the engine for at least 3 hours after

installing the chain case.

23. Install the side engine mount bracket (see step 21

on page 6-25).

24. Install the side engine mount bracket, then loosely

tighten the new bolt and nut, and loosely tighten
the bolt. Install the ground cable (see step 22 on
page 6-25).

25. Remove the air cleaner assembly (see page 11-345).

26. Loosen the transmission mounting bolt and nuts

(see step 25 on page 6-25).

27. Raise the vehicle on the lift.

28. Loosen the lower torque rod mounting bolt (see

step 27 on page 6-26).

29. M/T model: Loosen the front mount mounting bolt

(see step 28 on page 6-26).

30. Lower the vehicle on the lift.

31. Tighten the side engine mount mounting bolts and

nut (see step 30 on page 6-26).

32. Tighten the transmission mounting bolt and nuts

(see step 31 on page 6-27).

33. Raise the vehicle on the lift.

34. Tighten the lower torque rod mounting bolt (see

step 33 on page 6-27).

35. Lower the vehicle on the lift.

36. Install the air cleaner assembly (see page 11-345).

37. Install the upper torque rod, then tighten the new

upper torque rod mounting bolts in the numbered
sequence shown (see step 36 on page 6-28).

38. Raise the vehicle on the lift.

39. M/T model: Tighten the front mount mounting bolt

(see step 38 on page 6-28).

40. Install the splash shield (see step 40 on page 5-20).

41. Lower the vehicle on the lift.

42. Install the VTC oil control solenoid valve (see page

11-294).

43. Install the harness clamps, and connect the CKP

sensor connector and the VTC oil control solenoid
valve connector (see step 42 on page 6-28).

44. Install the crankshaft pulley (see page 6-17).

45. Install the cylinder head cover (see page 6-37).

46. Install the drive belt (see page 4-31).

47. Do the CKP pattern clear/CKP learn procedure

(see page 11-4).

０１

０２

０３

ＳＮＲ９Ａ００Ａ１４６０００１７８１１ＫＡＡＴ００

6-36

Cylinder Head

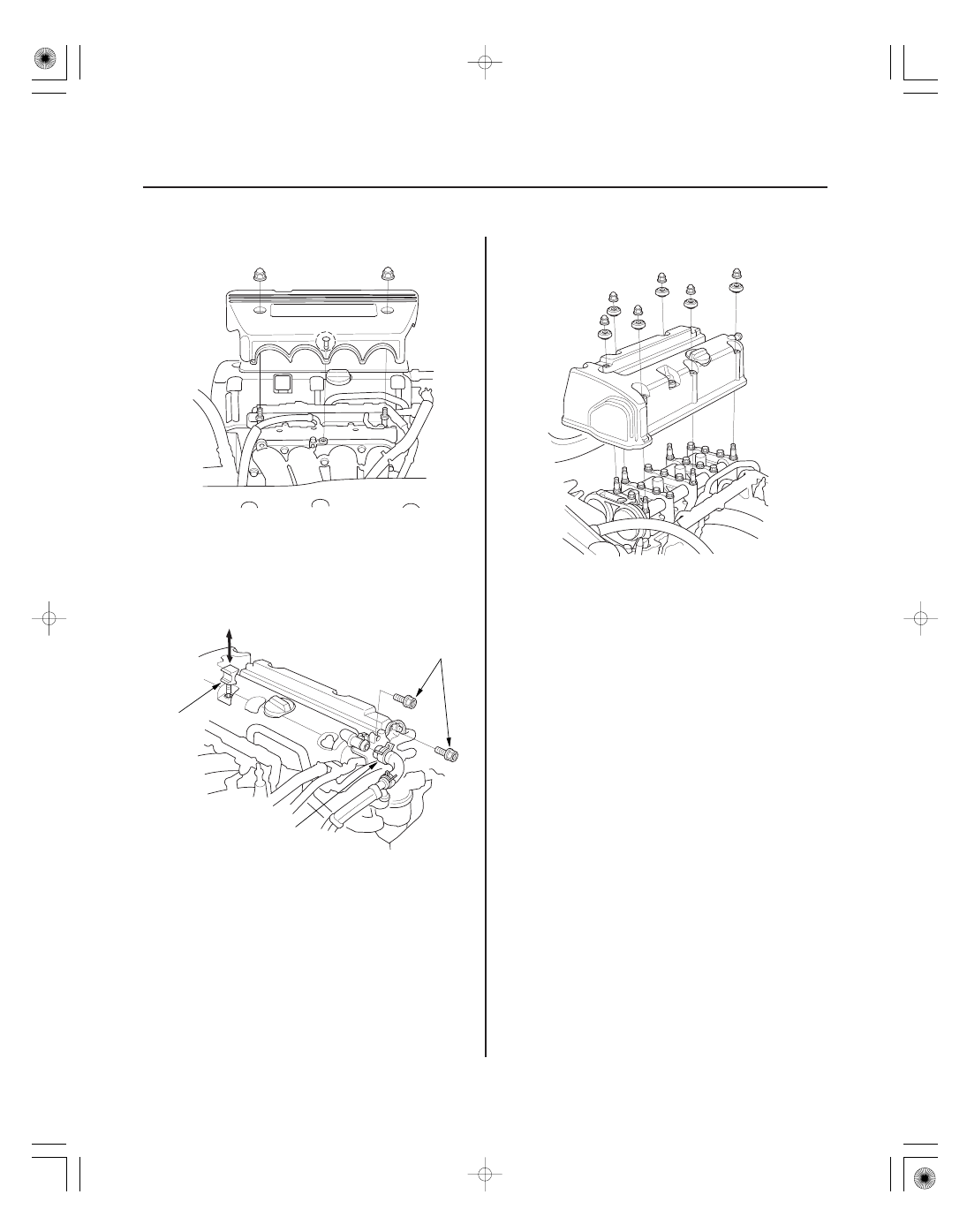

Cylinder Head Cover Removal

B

A

C

1. Remove the engine cover.

2. Remove the four ignition coils (see page 4-21).

3. Disconnect the evaporative emission (EVAP)

canister purge valve connector.

4. Remove the dipstick (A), and disconnect the

breather hose (B).

5. Remove two bolts (C) securing the evaporative

emission (EVAP) canister purge valve bracket.

6. Remove the cylinder head cover.
