Acura CSX. Manual - part 35

０４

０１

０２

ＳＮＲ９Ａ００Ａ１８２２４０２４８９５ＫＢＡＴ００

M/T model

A/T model

5-35

5-35

Side Engine Mount Bracket
Replacement

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

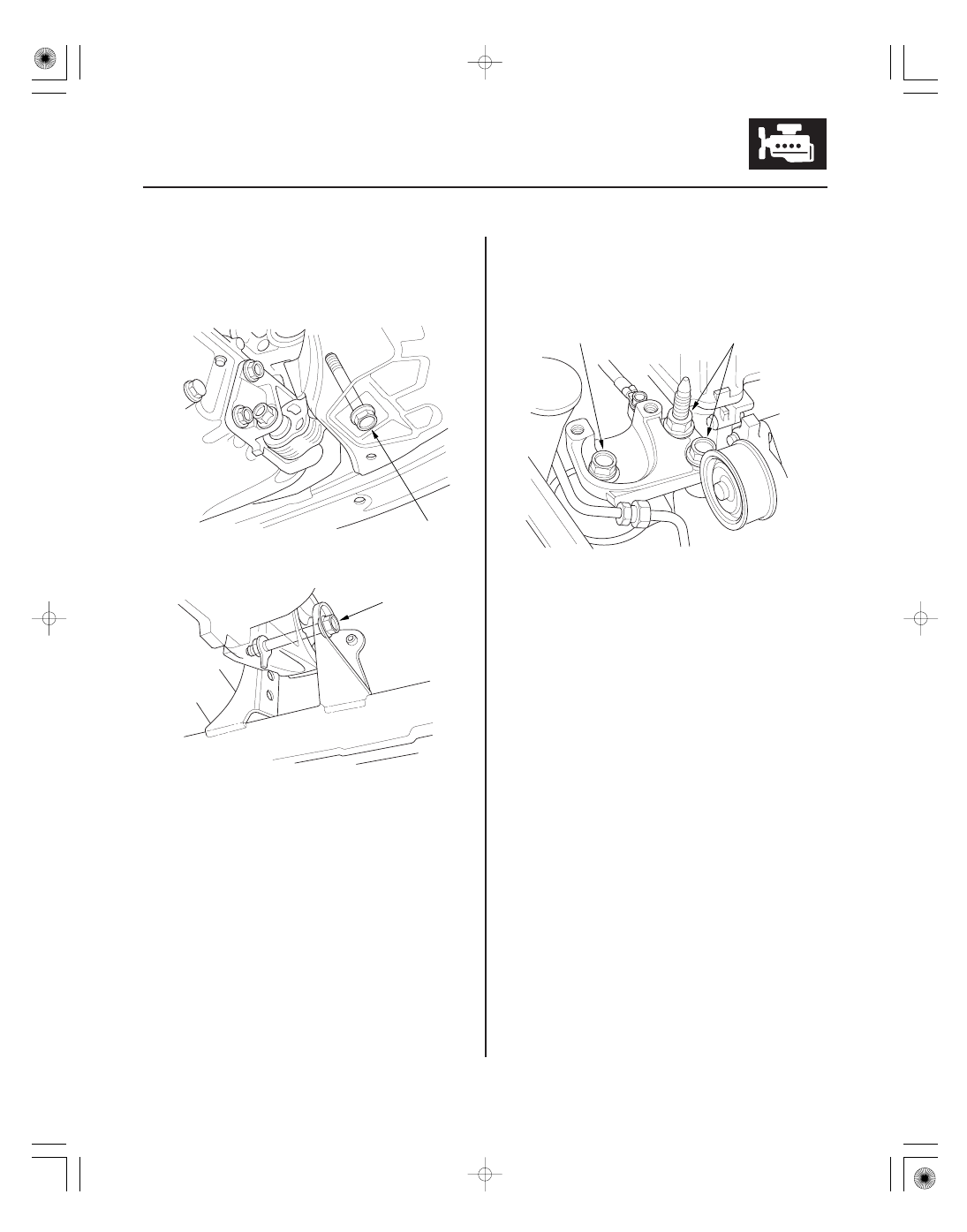

7. Raise the vehicle on the lift.

8. M/T model: Tighten the front mount mounting bolt.

9. Install the splash shield (see step 40 on page 5-20).

1. Support the engine with a jack and wood block

under the oil pan.

2. Remove the upper torque rod.

Replace.

Replace.

Replace.

Replace.

０４

０１

０２

ＳＮＲ９Ａ００Ａ１８２２４０２４８９５ＫＢＡＴ００

M/T model

A/T model

5-35

5-35

Side Engine Mount Bracket
Replacement

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

7. Raise the vehicle on the lift.

8. M/T model: Tighten the front mount mounting bolt.

9. Install the splash shield (see step 40 on page 5-20).

1. Support the engine with a jack and wood block

under the oil pan.

2. Remove the upper torque rod.

Replace.

Replace.

Replace.

Replace.

＊０１

０４

０５

M/T model

A/T model

5-36

Engine Assembly

A

B

D

C

6 x 1.0 mm
10 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

A

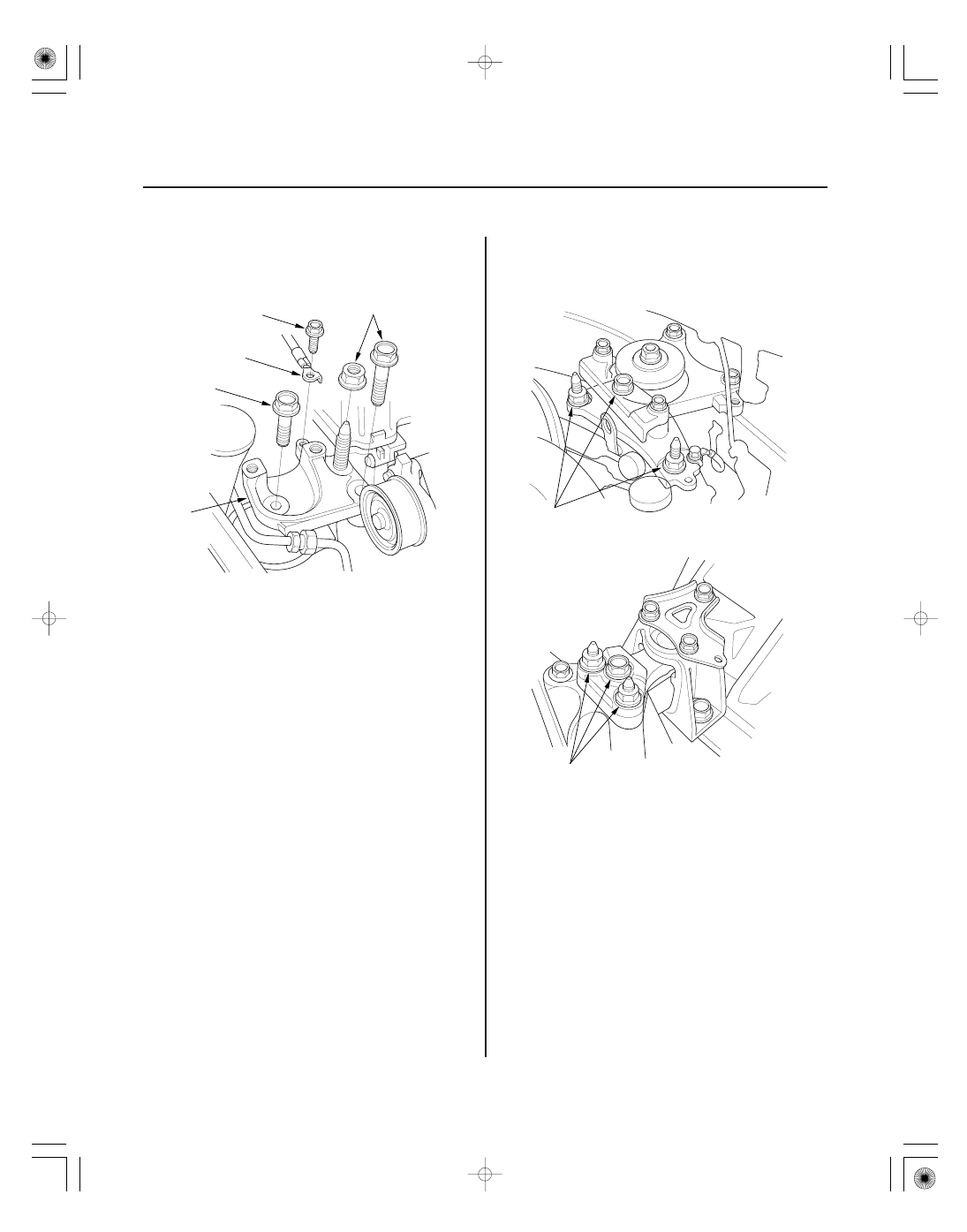

3. Remove the ground cable (A), then remove the side

engine mount bracket (B).

4. Install the side engine mount bracket, then loosely

tighten the new bolt and nut (C), then loosely
tighten the bolt (D).

5. Install the ground cable.

6. Remove the air cleaner assembly (see page 11-345).

7. Loosen the transmission mounting bolt and nuts

(A).

Replace.

０６

０７

０８

5-37

A

A

12 x 1.25 mm
72 N·m
(7.3 kgf·m, 52 lbf·ft)

14 x 1.5 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

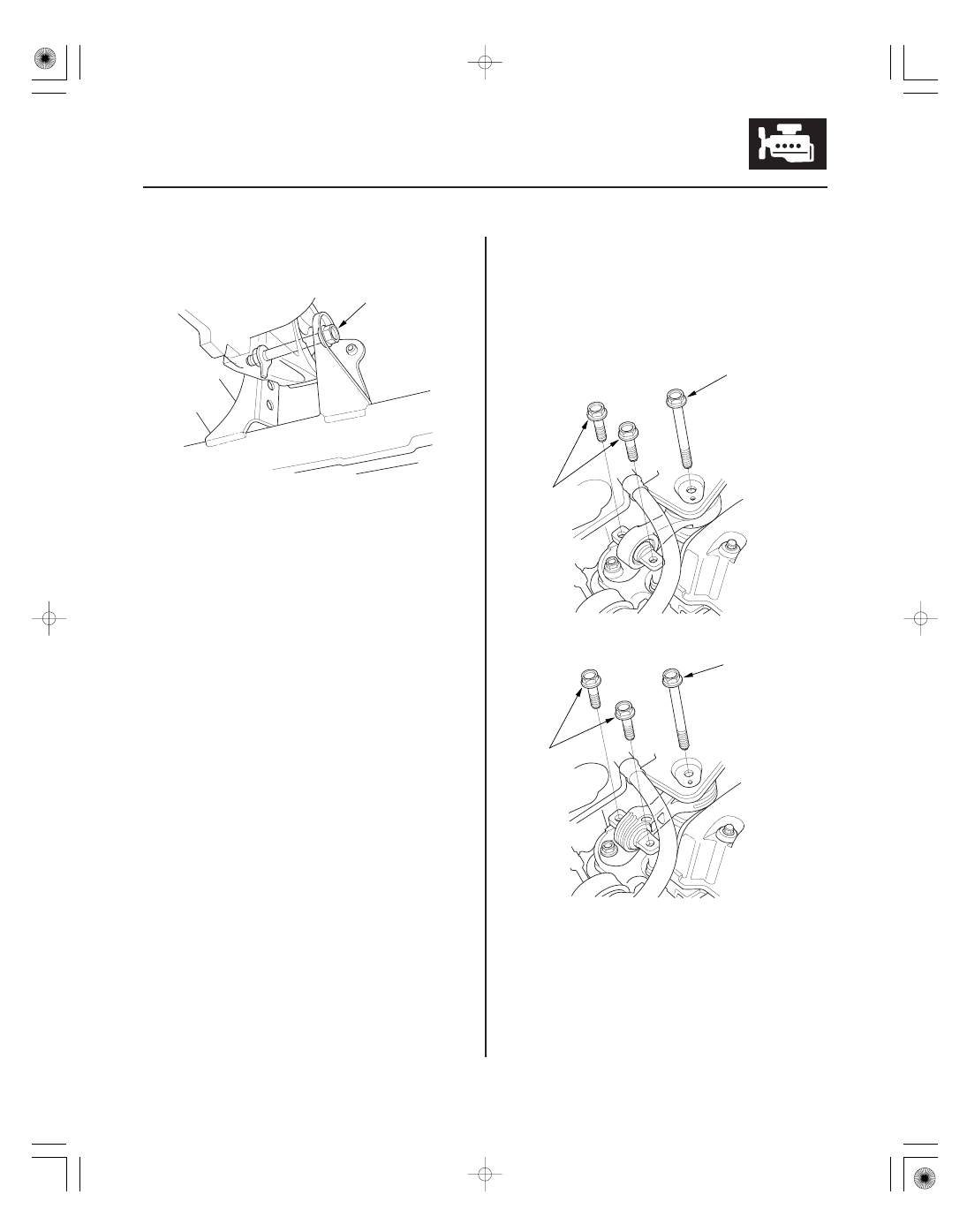

8. Raise the vehicle on the lift.

9. Remove the splash shield (see step 25 on page 5-5).

10. Loosen the lower torque rod mounting bolt (A).

11. M/T model: Loosen the front mount mounting

bolt (A).

12. Lower the vehicle on the lift.

13. Tighten the side engine mount mounting bolts and

nut.
