ГЛАВА IX

ЭЛЕКТРИЧЕСКИЕ АППАРАТЫ ЦЕПЕЙ УПРАВЛЕНИЯ ВАГОНА Т-3

§ 35. Контроллер водителя вагона Т-3

Контроллером называют многопозиционный электрический переключатель, применяемый для включения, выключения и переключения различных электрических цепей. Контроллер водителя служит для управления трамвайным вагоном (поездом).

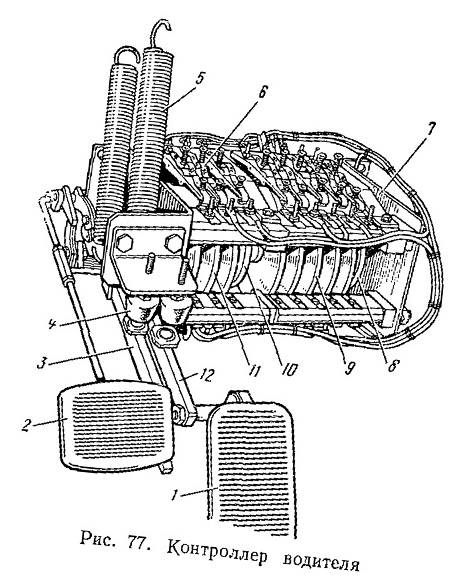

Контроллер (рис. 77) расположен в кабине под пультом водителя и приводится в действие через рычаги 3 и 12 двумя ножными педалями: правой — пусковой 1 и левой — тормозной 2. Пусковая педаль приводит в действие пусковой кулачковый вал 11. Пусковой кулачковый вал 11 расположен на стальной трубе и имеет три кулачковые шайбы. Эти шайбы воздействуют па шесть кулачковых элементов 6, расположенных по три с каждой стороны вала и обозначенных JK1—JK6 (см. рис. 116). Внутри трубы проходит часть второго кулачкового вала — тормозного 9 (см. рис. 77). Он связан с тормозной педалью 2. Оба вала находятся в подшипниках на стойках, образующих корпус 7. Тормозной кулачковый вал имеет пять кулачковых шайб и десять кулачковых элементов, обозначаемых ВК1—ВК10 и расположенных по пяти с каждой из двух сторон вала.

Рис. 78. Развертка валов и схема соединений контроллера

Тормозную педаль (а значит и тормозной вал) в среднем положении (в положении «стоянка») можно зафиксировать при помощи храповика. Пусковой и тормозной вал имеет, кроме кулачковых шайб, еще по одной упорной шайбе, которые служат

для ограничения хода валов. Для подъема рычагов педалей и установки валов в нулевое положение имеются две пружины 5, а для ограничения хода педалей — резиновые упоры на винтах.

Для торможения вагона тормозная педаль нажимается с упором на верхнюю ее часть, а для освобождения педали с фиксированного положения (для «снятия с защелки») педаль слегка нажимают с упором на нижнюю часть и затем плавно устанавливают в верхнее «нулевое» положение.

Как видно из устройства контроллера, между реверсивным переключателем и валами контроллера отсутствует механическая блокировка. Поэтому переключать реверсивную рукоятку при нажатой пусковой или тормозной педалях нельзя, так как это может привести к значительным повреждениям силового оборудования вагона.

Технические данные контроллера водителя Н-14 следующие:

Напряжение кулачковых элементов ..................24 В

Ток ................................................6 А

Количество кулачковых элементов....................6—10

Масса .......................17,2 кг

На рис. 78 показана полумонтажная схема электрических соединений цепей контроллера водителя.
